1 總 則
1.0.1 為在混凝土升板結構的設計、施工及驗收中做到技術先進、經濟合理、安全適用、確保質量，制定本標準。
1.0.2 本標準適用于抗震設防烈度不超過8度的建筑工程中混凝土升板結構的設計、施工及驗收。
1.0.3 混凝土升板結構的設計、施工及驗收除應符合本標準外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
4 結構計算
5 結構設計
6 構件制作與安裝
7 樓蓋提升與固定
8 工程驗收
附錄A 變剛度等代懸臂柱的截面剛度修正系數
A.0.1 變截面等代懸臂柱的截面剛度修正系數ξ可按表A.0.1取值。
表A.0.1 變截面等代懸臂柱的截面剛度修正系數ξ
注：ξ1為鋼筋骨架剛度EaIa與柱底混凝土截面剛度EbcIbc之比值；
ξ2為能與鋼骨架共同工作的混凝土彈性模量Eca與柱底混凝土彈性模量Ebc之比值。
A.0.2 材料改變時，變剛度等代懸臂柱的截面剛度修正系數ξ可按表A.0.2取值。

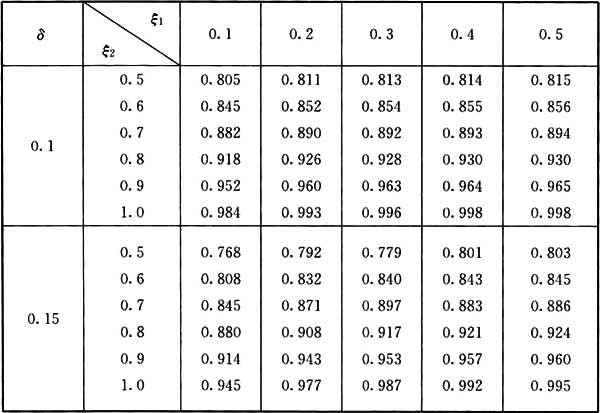

表A.0.2 材料改變時，等代懸臂柱的截面剛度修正系數ξ
注：δ為Hn1范圍內未澆筑混凝土的鋼骨架和混凝土強度不足10MPa部分的高度δHn1與Hn1的比值；
ξ1為鋼筋骨架剛度EaIa與柱底混凝土截面剛度EbcIbc之比值；
ξ2為能與鋼骨架共同工作的混凝土彈性模量Eca與柱底混凝土彈性模量Ebc之比值(圖A.0.2)。

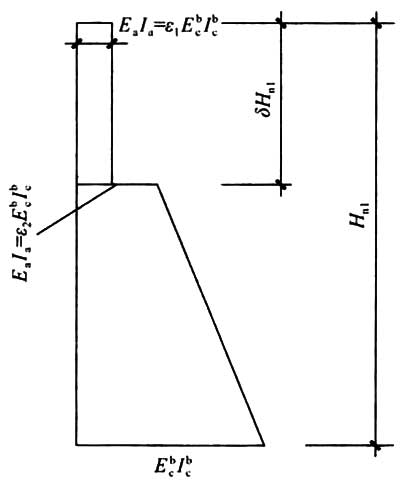

圖A.0.2 鋼管混凝土柱計算簡圖
附錄B 群柱與筒體或剪力墻共同工作時的計算長度系數
附錄B 群柱與筒體或剪力墻共同工作時的計算長度系數
表B 計算長度系數μ
注：1 在不同施工情況下Hb和Hn1(圖B)。
2 awc為筒體或剪力墻的剛度與群柱剛度之比。圖B中、(d)所示變剛度柱的剛度可取ξEbcIbc，其中ξ按附錄A取用。圖B中、(d)所示變剛度筒體，可先按在群柱與筒體連接處產生單位位移所要的作用力相等的原則折算成等剛度筒體，然后再查表B進行計算。
圖B 群柱與筒體或剪力墻共同工作穩定性剛度計算
附錄C 等代框架梁剛域計算長度系數
附錄C 等代框架梁剛域計算長度系數
表C 等代框架梁端部剛域計算長度br與柱帽半寬的比值
注：h為升板結構樓板厚度，當為密肋扳時，取慣性矩相等的折算平均厚度；b為等代框架梁的計算寬度；θ為柱帽傾斜側面與柱軸線的交角；λcb為柱帽半寬與等代框架梁跨度之比。
