（免費下載）GB/T 12755-2008 建筑用壓型鋼板
1 范圍
1 范圍
本標準規定了各類建筑用壓型鋼板的分類、代號、板型和構造要求、截面形狀尺寸、技術要求、質量檢驗和允許偏差、包裝、標志、質量證明書等。
本標準適用于在連續式機組上經輥壓冷彎成型的建筑用壓型鋼板，包括用于屋面、墻面與樓蓋等部位的各類型板。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T 708 冷軋鋼板和鋼帶的尺寸、外形、重量及允許偏差
GB/T 709 熱軋鋼板和鋼帶的尺寸、外形、重量及允許偏差
GB/T 1766-1995 色漆和清漆 涂層老化的評級方法
GB/T 1839 鋼產品鍍鋅層質量試驗方法(GB/T 1839-2003,ISO 1460:1992,MOD)
GB/T 2518 連續熱鍍鋅鋼板及鋼帶
GB/T 12754 彩色涂層鋼板及鋼帶
GB/T 13448 彩色涂層鋼板及鋼帶試驗方法
GB/T 14978 連續熱鍍鋁鋅合金鍍層鋼板及鋼帶
GB 50018 冷彎薄壁型鋼結構技術規范
GB 50205 鋼結構工程施工質量驗收規范
3 訂貨內容
3 訂貨內容
按本標準訂貨的合同或訂單應包括下列內容：
a) 本標準編號；
b) 產品名稱、類別；
c) 鍍層板的牌號、熱鍍層的種類（鋅、鋁鋅、鋅鋁、鋅鐵）、鍍層重量、板厚、材質與性能要求；
d) 彩色涂層的涂層結構、涂層厚度與涂層表面狀態；
e) 面漆種類和顏色；
f) 包裝方式；
g) 規格（產品型號、厚度、長度）；
h) 數量；
i) 其他附加要求。
4 術語和定義
4.1 壓型鋼板 profiled steel sheet
將涂層板或鍍層板經輥壓冷彎，沿板寬方向形成波形截面的成型鋼板。
4.2 建筑用壓型鋼板 profiled steel sheet for building
用于建筑物圍護結構（屋面、墻面）及組合樓蓋并獨立使用的壓型鋼板。
4.3 原板 base steel sheet
用于制作鍍層板的各類薄鋼板或鋼帶。
4.4 基板（鍍層板） steel substrate
有表面鍍層的薄鋼板或鋼帶，包括熱鍍鋅板、熱鍍鋁鋅合金板、熱鍍鋅鋁合金板等。
4.5 涂層板 prepainted steel sheet
在經過表面預處理的基板（鍍層板）上連續涂覆有機涂料（正面至少為二層），然后進行烘烤固化而成的涂層（彩涂層）鋼板產品。
4.6 正面 top side
鍍層板及涂層板的上表面或壓型鋼板的外表面。
4.7 反面 bottom side
鍍層板及涂層板的下表面或壓型鋼板的內表面。
4.8 搭接板 overlapping adjacent panel
成型板縱向邊為可相互搭合的壓型邊，板與板自然搭接后通過緊固件與結構連接的壓型鋼板。
4.9 咬合板 standing seam roof panel
成型板縱向邊為可相互搭接的壓型邊，板與板自然搭接后，經專用機具沿長度方向咬合(180°或360°)并通過固定支架與結構連接的壓型鋼板。
4.10 扣合板 clip-lock panel
成型板縱向邊為可相互搭接的壓型邊，板與板安裝時經扣壓結合并通過固定支架與結構連接的壓型鋼板。
4.11 覆蓋寬度 covered width
壓型鋼板的有效利用寬度。
5 分類和型號
5.2 壓型鋼板型號表示示例
a) 波高51mm、覆蓋寬度760mm的屋面用壓型鋼板，其代號為YW51-760；
b) 波高35mm、覆蓋寬度750mm的墻面用壓型鋼板，其代號為YQ35-750；
c) 波高50mm、覆蓋寬度600mm的樓蓋用壓型鋼板，其代號為YL50-600。
6 板型與構造
6.1 壓型鋼板典型板型示意（見圖1）
6.2 壓型鋼板典型連接構造示意（見圖2）
7 質量檢驗與允許偏差
8 技術要求
9 包裝、標志、運輸、貯存及質量證明書
9.5 質量證明書
每批交貨的壓型鋼板必須附有證明該批壓型鋼板符合標準要求及訂貨合同的質量證明書。質量證明書應包括以下內容：
a) 標準編號；
b) 供方名稱（或廠標）；
c) 工程名稱、合同號、批號；
d) 規格（產品型號、厚度、長度）、數量；
e) 原材料標準號及牌號、鍍層、涂層種類及顏色（涂層板）以及相應的質量證明（含化學成分與力學性能）；
f) 供方技術監督部門印記或產品合格證；
g) 發貨日期。
附錄A 熱鍍鋅、熱鍍鋁鋅基板的化學成分與力學性能
A.1 熱鍍鋅、鋁鋅基板的化學成分（熔煉分析）應符合表A.1的規定。
A.2 熱鍍鋅、鋁鋅基板的力學性能應符合表A.2的規定。
附錄B 熱鍍鋅、熱鍍鋁鋅基板厚度的允許偏差
B.1 熱鍍鋅基板的厚度允許偏差應符合表B.1的規定。
B.2 熱鍍鋁鋅基板的厚度允許偏差應符合表B.2的規定。
附錄C 熱鍍基板彩涂板的鍍層重量與涂層耐久性試驗

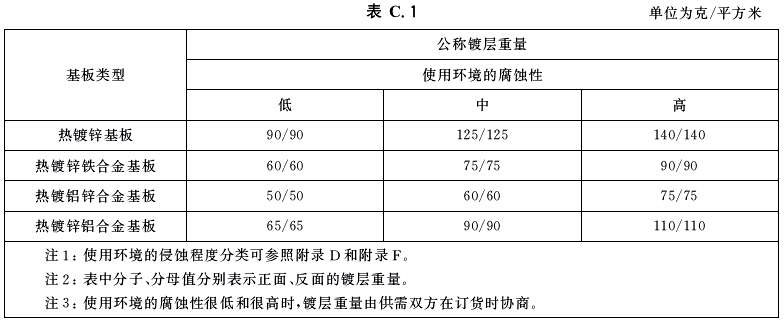

C.1 熱鍍基板在各類侵蝕性環境中推薦使用的最小公稱鍍層重量按符合C.1的規定。
C.2 涂層耐中性鹽霧試驗時限符合表C.2的規定。

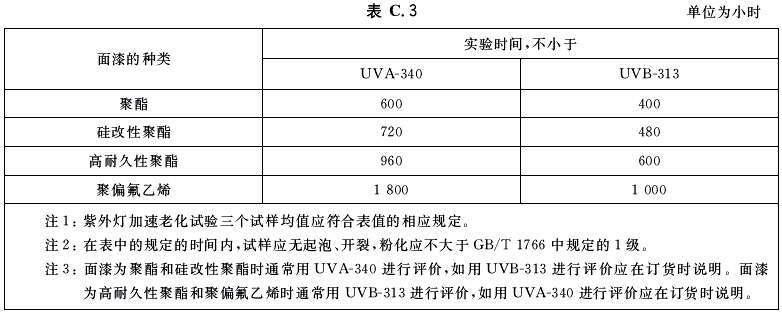

C.3 紫外燈老化試驗時限應符合表C.3的規定。
附錄D 外界條件對冷彎薄壁型鋼結構的侵蝕作用分類

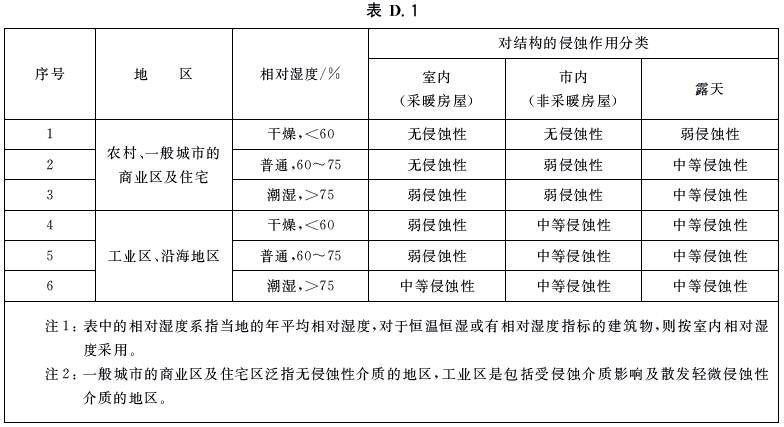

D.1 外界條件對冷彎薄壁型鋼結構的侵蝕作用分類按表D.1的規定。
附錄E 涂層板的牌號、用途及分類與代號
E.1 涂層板的牌號及用途見表E.1。

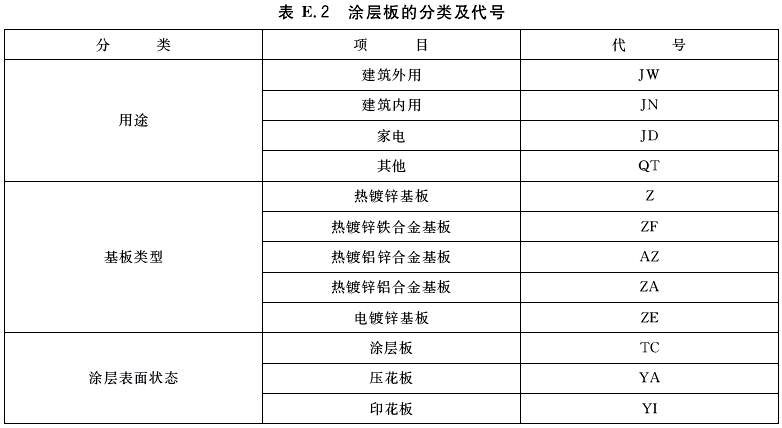

E.2 涂層板的分類及代號參見表E.2。
附錄F 彩涂板使用環境腐蝕性的等級

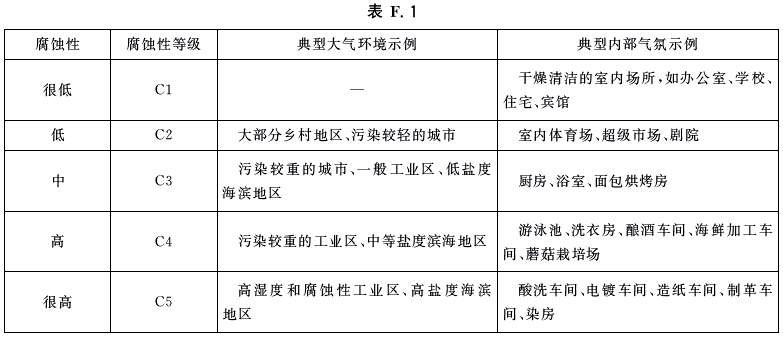

F.1 彩涂板使用環境腐蝕性的等級分類見表F.1。
