（免費下載）CJ/T 261-2015 給水排水用蝶閥
1 范圍
1 范圍
本標準規定了給水排水用蝶閥(以下簡稱蝶閥)的術語和定義、結構型式、產品型號、材料、要求、試驗方法、檢驗規則以及標志、包裝、貯存等。
本標準適用于公稱尺寸DN50～DN2600、公稱壓力PN2.5～PN25，介質溫度不大于80℃，城鎮給水排水用蝶閥。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 1047 管道元件 DN(公稱尺寸)的定義和選用
GB／T 1048 管道元件 PN(公稱壓力)的定義和選用
GB／T 1184-1996 形狀和位置公差 未注公差值
GB／T 1220 不銹鋼棒
GB 4208-2008 外殼防護等級(IP代碼)
GB／T 6739-2006 色漆和清漆 鉛筆法測定漆膜硬度
GB／T 8923.1-2011 涂覆涂料前鋼材表面處理 表面清潔度的目視評定 第1部分：未涂覆過的鋼材表面和全面清除原有涂層后的鋼材表面的銹蝕等級和處理等級
GB／T 9286-1998 色漆和清漆 漆膜的劃格試驗
GB／T 9969 工業產品使用說明書 總則
GB／T 12220 通用閥門 標志
GB／T 12221-2005 金屬閥門 結構長度
GB／T 12223 部分回轉閥門驅動裝置的連接
GB／T 12225 通用閥門 銅合金鑄件技術條件
GB／T 12227 通用閥門 球墨鑄鐵件技術條件
GB／T 12238 法蘭和對夾鏈接彈性密封蝶閥
GB／T 13295 水及燃?xì)庥们蚰T鐵管、管件和附件
GB／T 13927 通用閥門 壓力試驗
GB／T 17219 生活飲用水輸配水設備及防護材料的安全性評價標準
GB／T 17241.6 整體鑄鐵法蘭
GB／T 17241.7 鑄鐵管法蘭 技術條件
GB／T 20878 不銹鋼和耐熱鋼 牌號及化學成分
GB／T 21873 橡膠密封件 給、排水管及污水管道用接口密封圈 材料規范
GB 26640 閥門殼體最小壁厚尺寸要求規范
JB／T 308 閥門 型號編制方法
JB／T 7928 工業閥門 供貨要求
JB／T 8531 閥門手動裝置 技術條件
3 術語和定義
3 術語和定義
下列術語和定義適用于本文件。
3.1
單向密封 one-way seal
只能在閥體上標示的水流動方向密封。
3.2
雙向密封 two-way seal
在閥體上標示的水主流動方向(正向)和與水主流動方向相反的方向(反向)均能密封。
3.3
最大流速 maximum flow velocity
蝶閥在蝶板位置處于全開時，在與蝶閥相同尺寸的管道中允許的水流最大平均流速。
3.4
中線蝶閥 center line butterfly valve
閥桿軸線位于蝶板密封截面中心線上的蝶閥。
3.5
單偏心蝶閥 single eccentric valve
閥桿軸線與密封副中心截面在閥體軸線上形成尺寸偏置量的蝶閥。
3.6
雙偏心蝶閥 double eccentric valve
除閥桿軸線與密封副中心截面在閥體軸線上形成的尺寸偏置量，尚有閥桿軸線與閥體軸線在徑向形成的第二個尺寸偏置量的蝶閥。
4 結構型式
4 結構型式
蝶閥按蝶板位置可分為中線型和偏心型；按連接形式，可分為法蘭連接、對夾連接和承插口連接。蝶閥基本結構型式參見附錄A。
5 產品型號
5 產品型號
蝶閥型號的編制應符合JB／T 308的規定，類型代號GPD。
6 材料
6.1 閥體應采用球墨鑄鐵材料，牌號宜為QT400-15、QT450-10，球化率不低于80％，并應符合GB／T 12227的規定。閥體的閥座宜采用06Cr19Ni10(S30408)、06Cr17Ni12Mo2(S31608)等奧氏體不銹鋼材料，并應符合GB／T 20878的規定。
6.2 蝶板應采用不低于閥體機械性能的材料。
6.3 閥桿宜采用含鉻量不低于13％的馬氏體不銹鋼材料，并應符合GB／T 1220的規定。
6.4 橡膠密封件宜采用氯丁(CR)、丁晴(NBR)和三元乙丙(EPDM)等合成橡膠，不應采用再生膠。介質溫度超過55℃時，宜采用三元乙丙(EPDM)橡膠或耐溫更高的其他材料，并在標牌上標出“耐溫80℃”。與飲用水接觸的密封件，不應采用石棉和其他有毒材料，并應符合GB／T 21873的規定。
6.5 閥桿軸承宜采用銅合金材料，與飲用水接觸的銅合金材料含鋅量應小于16％，含鉛量應不大于8％，并應符合GB／T 12225的規定。當采用鋁青銅時，應進行回火處理。可采用機械性能、潤滑性能和防腐蝕性能不低于上述材料的非金屬復合材料。
6.6 支架應采用與閥體相同或機械性能高于閥體的材料。
6.7 緊固件應采用含鉻量不低于13％的馬氏體不銹鋼材料，并應符合GB／T 1220的規定。
7 要求
7.2 公稱尺寸
蝶閥的公稱尺寸應符合GB／T 1047的規定。
7.3 公稱壓力
蝶閥的公稱壓力應符合GB／T 1048的規定。
7.4 強度
閥體水壓試驗應符合GB／T 13927的規定。應無滲漏及可見變形。鑄造缺陷不應采用補焊、錘擊、浸滲等修補方法。
7.12 蝶板定位
蝶閥應能順利的完全開啟及關閉，開關過程中應無卡阻現象。蝶板最佳關閉位置應在外部有可調的限位機構；手柄操作的中線蝶閥，應至少有3個以上不同開啟位置的鎖定機構。
7.13 飲用水衛生要求
蝶閥用于生活飲用水管道時，凡與水接觸的材料，不應污染水質。
7.14 啟閉循環次數
啟閉循環次數不應低于表2的規定。閥門承壓件任何部位不應有永久變形，泄漏量應符合GB／T 13927的規定。

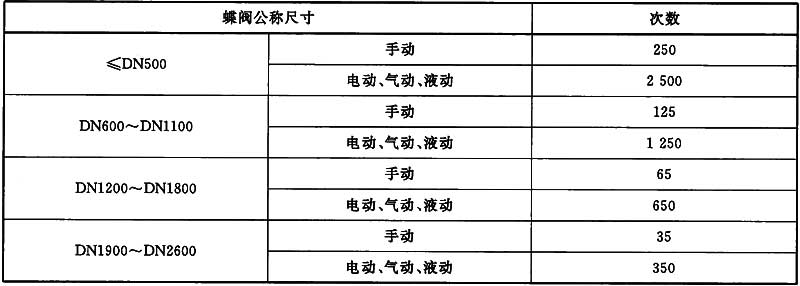

表2 啟閉循環次數
8 試驗方法
8.1 強度試驗
強度試驗應按GB／T 13927執行，應符合7.4的規定。
8.2 密封試驗
密封試驗應按GB／T 13927執行，試驗時，對于單向密封蝶閥，按閥體上標示的密封方向加壓；對于雙向密封蝶閥，從不利于密封的方向加壓。試驗結果應符合7.5的規定。
8.3 閥體檢驗
閥體最小壁厚可采用專用卡鉗和測厚儀檢測，應符合7.6.1的規定。
8.4 端面法蘭K型機械承插口、T型滑入式承插口尺寸檢驗
用精度符合規定極限偏差要求的通用量具檢驗，應符合GB／T 17241.6和GB／T 13295的規定。
8.5 結構長度檢驗
用精度符合規定極限偏差要求的通用量具檢驗，應符合GB／T 12221的規定。
8.6 閥座內徑尺寸檢驗
用精度符合規定極限偏差要求的通用量具檢驗，應符合7.6.5的規定。
8.7 齒輪箱檢驗
箱體應按7.9條的規定，置于水下3m、3h水不會浸入，應符合GB 4208-2008的規定。
8.8 外觀及涂裝檢驗
外觀通過目測檢驗，應符合7.10的規定；涂層附著力應按GB／T 9286-1998測定，達到劃格法1mm2不脫落；涂層硬度應按GB／T 6739-2006測定，達到鉛筆硬度2H；并應有耐1.5kV以上電壓的絕緣性能；抗沖擊應用球形端面的落錘，0.5kg重，1m高自由落下，撞擊涂裝表面無裂紋、剝落和漏電現象。
8.9 操作檢驗
目測和手動操作檢驗，應符合7.11的規定。
8.10 蝶板定位檢驗
用手動裝置開關蝶板，啟閉不少于3次，觀察有無卡阻現象。蝶板在關閉最佳位置定位，應符合7.12的規定。
8.11 衛生檢驗
應符合7.13的要求以及GB／T 17219的規定。
8.12 啟閉循環次數試驗
啟閉循環次數試驗應按7.14執行，試驗方法如下：
a) 試驗介質為常溫清水。
b) 無論蝶閥采用何種方式操作，其操作裝置應與閥門一同試驗。手輪直接帶動或由齒輪箱帶動的手動操作蝶閥，應用壽命試驗機的驅動機構帶動蝶閥的手輪或蝸桿減速機構的手輪；由電動、液動、氣動或其他驅動裝置的蝶閥，應用其驅動裝置帶動蝶閥進行試驗。
c) 以全關保持密封位置為起點，閥門的開度應達到實際開度的90％以上。
d) 從開啟位置到關閉的過程，閥腔內介質壓力應為90％～100％的蝶閥公稱壓力；到達關閉位置后，蝶閥的出口側應將介質壓力釋放。
e) 應以7.11規定的扭矩或最大操作力值關閉蝶閥。
f) 每啟閉循環1／5全額次數，進行一次密封性能和操作力矩的檢查。密封性能合格后，繼續試驗，不合格時從零開始試驗。
g) 啟閉循環次數應符合7.14的規定，試驗次數應通過壽命試驗機或電動、液動、氣動或其他聯動裝置驅動的行程開關信號，采用電磁計數器記錄。
9 檢驗規則
9.2 型式檢驗
凡屬下列情況之一應按表3進行型式檢驗：
a) 新產品試制的定型鑒定；
b) 批量生產后，有重大設計改進、工藝改進，可能影響產品性能時；
c) 產品停產2a以上，恢復生產時；
d) 產品正常生產5a時。
10 標志、包裝、貯存
附錄 A蝶閥基本結構型式

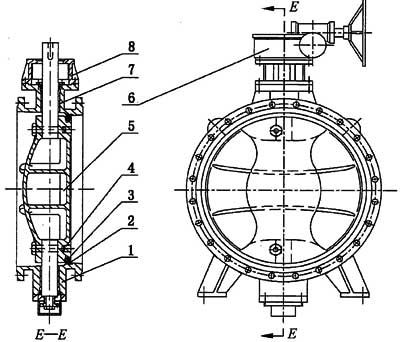

A.1 立式偏心型雙法蘭連接蝶閥見圖A.1。
說明：
1——閥體； 5——蝶板；
2——閥座； 6——驅動裝置；
3——蝶板密封圈； 7——軸承；
4——圓錐銷； 8——支架。
圖A.1 偏心型雙法蘭連接蝶閥(立式)

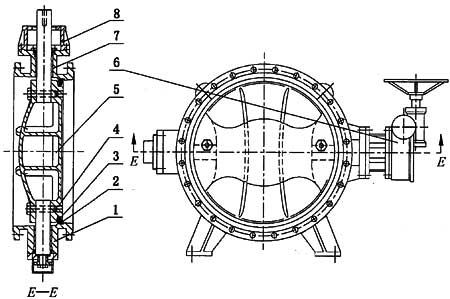

A.2 臥式偏心型雙法蘭連接蝶閥見圖A.2。
說明：
1——閥體； 5——蝶板；
2——閥座； 6——驅動裝置；
3——蝶板密封圈； 7——軸承；
4——圓錐銷； 8——支架。
圖A.2 偏心型雙法蘭連接蝶閥(臥式)

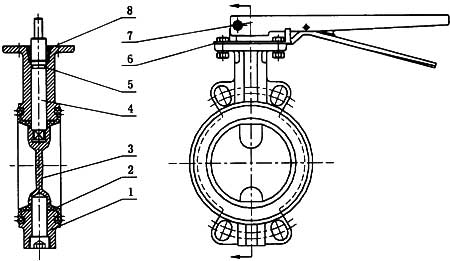

A.3 有銷中線型對夾連接蝶閥見圖A.3。
說明：
1——閥體； 5——O形密封圈；
2——橡膠閥座； 6——分度盤；
3——蝶板； 7——手動操作裝置；
4——閥桿； 8——軸承。
圖A.3 有銷中線型對夾連接蝶閥

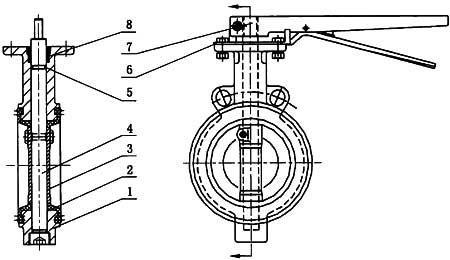

A.4 無銷中線型對夾連接蝶閥見圖A.4。
說明：
1——閥體；
2——橡膠閥座；
3——蝶板；
4——閥桿；
5——O形密封圈；
6——分度盤；
7——手動操作裝置；
8——軸承。
圖A.4 無銷中線型對夾連接蝶閥

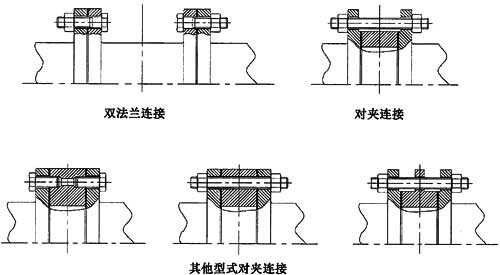

A.5 一般連接方式見圖A.5。
圖A.5 一般連接方式
附錄 B閥體最小壁厚計算方法
附錄 B(資料性附錄)
閥體最小壁厚計算方法
閥體最小壁厚計算方法見式(B.1)：
式中：
t——殼體最小壁厚，單位為毫米；
p——最高使用壓力，單位為兆帕(MPa)；
p′——水錘壓力，宜取0.55，單位為兆帕(MPa)；
W——材料的許用拉應力，球墨鑄鐵的許用拉應力，QT450-10為90MPa，QT400-15為80MPa；
DN——蝶閥公稱尺寸，單位為毫米；
1.1——附加裕度。
附錄 C傳 動 帽
附錄 C(規范性附錄)
傳 動 帽

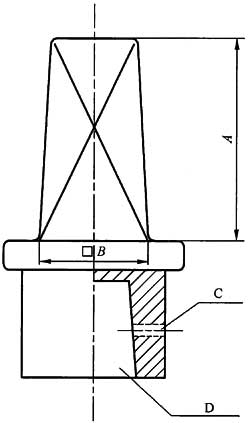

傳動帽見圖C.1和表C.1。
說明：
A——方頭高度尺寸；
B——方頭單面尺寸∠1：20；
C——螺孔(固定螺釘用)；
D——與閥門連接的用孔。
圖C.1 傳動帽

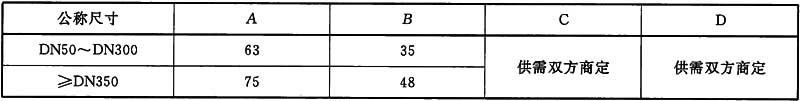

表C.1 傳動帽主要尺寸 單位為毫米
