（免費下載）CJ/T 443-2014 給水排水用格柵除污機通用技術條件
1 范圍
1 范圍
本標準規定了格柵除污機的術語和定義、分類與型號、性能參數、材料、要求、試驗方法、標志、包裝、運輸和貯存等。
本標準適用于城鎮給水排水和工業廢水處理工程中使用的格柵除污機。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 191 包裝儲運圖示標志
GB／T 699 優質碳素結構鋼
GB／T 700 碳素結構鋼
GB／T 1220 不銹鋼棒
GB／T 1348 球墨鑄鐵件
GB／T 3280 不銹鋼冷軋鋼板和鋼帶
GB／T 3767 聲學 聲壓法測定噪聲源聲功率級 發射面上方近似自由場的工程法
GB／T 3797 電氣控制設備
GB 4208 外殼防護等級(IP代碼)
GB／T 4237 不銹鋼熱軋鋼板和鋼帶
GB／T 8923.1 涂覆涂料前鋼材表面處理 表面清潔度的目視評定 第1部分：未涂覆過的鋼材表面和全面清除原有涂層后的鋼材表面的銹蝕等級和處理等級
GB／T 9089.2 戶外嚴酷條件下的電氣設施 第2部分：一般防護要求
GB／T 9439 灰鑄鐵件
GB／T 12770 機械結構用不銹鋼焊接鋼管
GB／T 13306 標牌
GB／T 13384 機電產品包裝通用技術條件
GB／T 17219 生活飲用水輸配水設備及防護材料的安全性評價標準
GB／T 25150 工業設備化學清洗中奧氏體不銹鋼鈍化膜質量的測試方法 藍點法
JB／T 4297 泵產品涂漆技術條件
JB／T 5936 工程機械 機械加工件通用技術條件
JB／T 5943 工程機械 焊接件通用技術條件
3 術語和定義
3.2 格柵除污機寬度 width of bar screen machine
安裝在進水渠道中兩側板外緣間的距離。
3.3 柵條間距 grid distance
相鄰兩柵條內側距離。
3.4 安裝角度 angle of installation
格柵除污機安裝時，格柵與水平面的夾角。
3.5 可靠性 reliability
格柵除污機在規定的工況下和時間內，完成額定功能的能力。
3.6 平均無故障工作時間 mean time between failure
在可靠性試驗期間，累計工作時間與運行故障次數之比。
平均無故障工作時間按式(1)計算：
式中：MTBF——平均無故障工作時間，單位為小時(h)；
T0——累計工作時間，單位為小時(h)；
N——在可靠性試驗總工作時間內出現的運行故障次數。
4 分類與型號
5 性能參數
5.1 格柵除污機的性能參數應符合表2的規定。

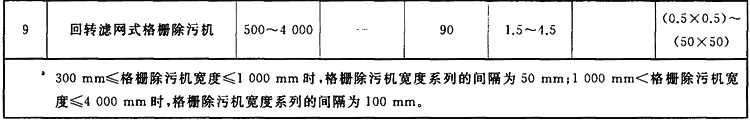

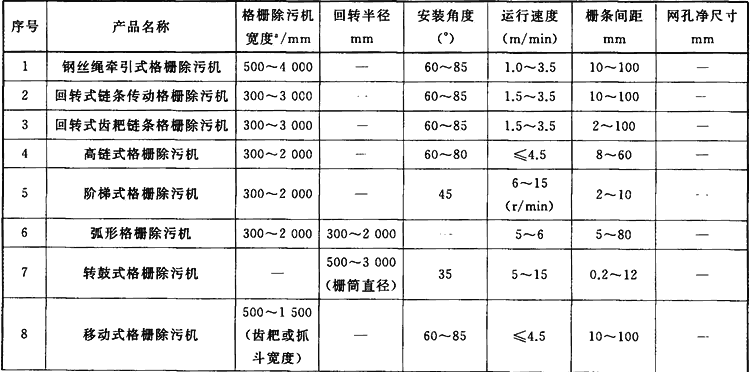

表2 格柵除污機性能參數
5.2 格柵除污機柵條間距及網孔凈尺寸系列應符合表3的規定

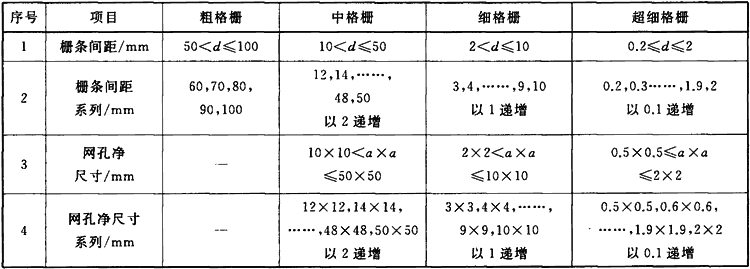

表3 柵條間距及網孔凈尺寸系列表
6 材料
6.1 不銹鋼材料應采用奧氏體不銹鋼，其牌號和機械性能等應符合GB／T 1220、GB／T 3280、GB／T 4237和GB／T 12770的規定。
6.2 鋼構件材料的牌號和機械性能等應符合GB／T 699和GB／T 700的規定。
6.3 鑄件材料的牌號和機械性能，以及影響鑄件強度和外觀的氣孔修補規定等條件應符合GB／T 1348和GB／T 9439的規定。
6.4 非金屬材料的性能應符合國家現行相關標準的規定，所加工零部件的機械強度和剛度指標應滿足設計要求。
7 要求
8 試驗方法
8 試驗方法
產品檢驗項目、要求和試驗方法見表4。

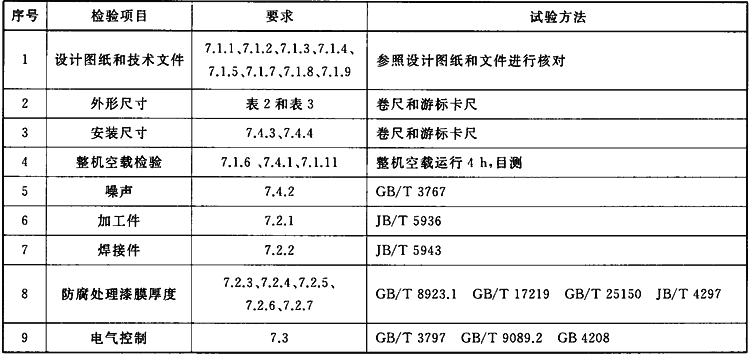

表4 產品檢驗項目、要求和試驗方法
9 標志、包裝、運輸和貯存
附 錄 A(資料性附錄)格柵除污機結構型式示意圖
附 錄 A(資料性附錄)格柵除污機結構型式示意圖
A.1 格柵除污機基本結構型式及主要部件名稱參見圖A.1～圖A.9。

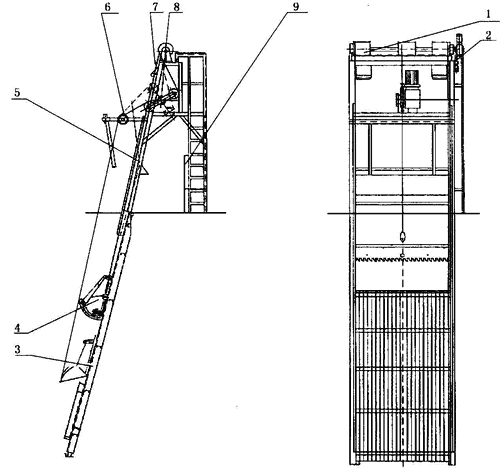

說明：
1——鋼絲繩牽引裝置；
2——驅動裝置；
3——固定柵條；
4——齒耙；
5——門形架；
6——導向滑輪；
7——張緊裝置；
8——開耙裝置；
9——電器控制箱。
圖A.1 鋼絲繩牽引格柵除污機結構示意圖

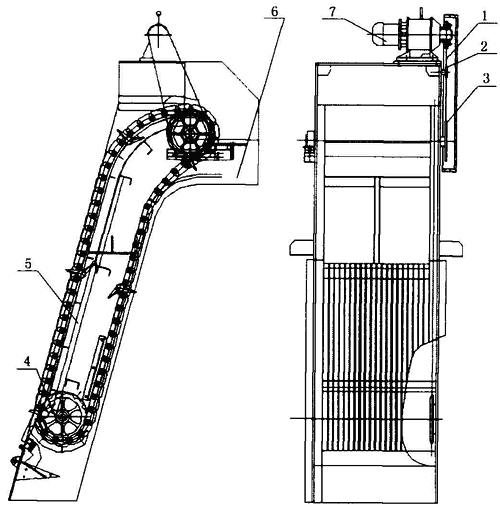

說明：
1——套筒滾子鏈；
2——張緊鏈輪；
3——從動鏈輪；
4——下導輪；
5——固定柵條；
6——機架；
7——驅動裝置。
圖A.2 回轉式鏈條傳動格柵除污機結構示意圖

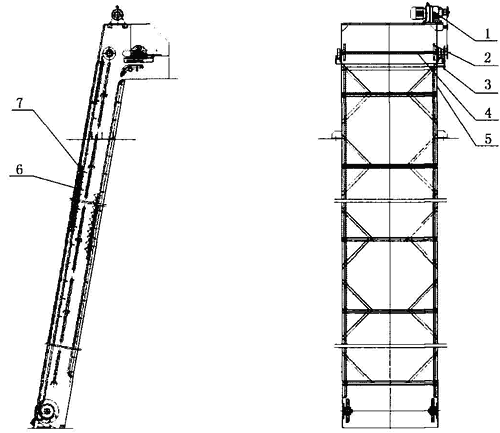

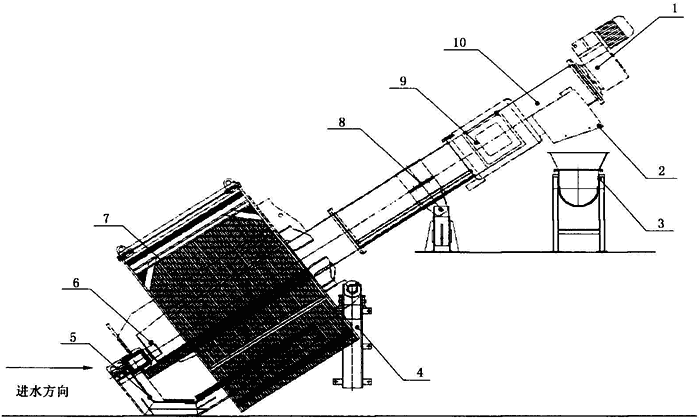

說明：
1——驅動裝置；
2——導向輪；
3——轉刷軸；
4——主軸；
5——機架；
6——耙鏈；
7——耙齒。
圖A.3 回轉式齒耙鏈條格柵除污機結構示意圖

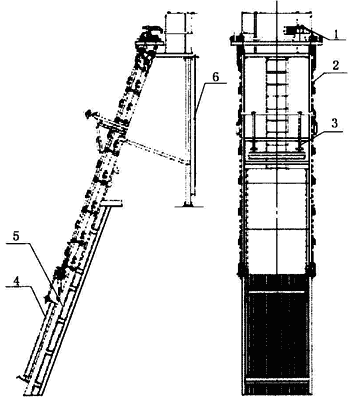

說明：
1——驅動裝置；
2——傳動系統；
3——清污裝置；
4——除污耙；
5——固定柵條；
6——支架。
圖A.4 高鏈?zhǔn)礁駯懦蹤C(jī)結構示意圖

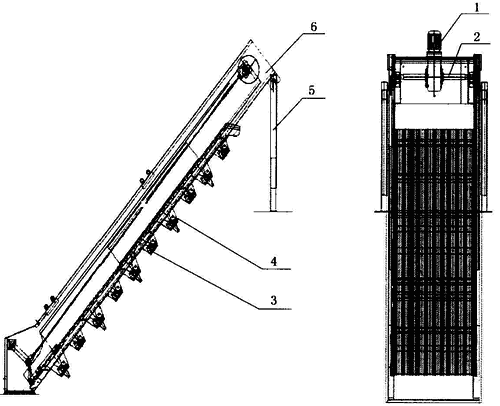

說明：
1——驅動裝置；
2——傳動系統；
3——固定柵條；
4——移動?xùn)艞l；
5——支架；
6——機架。
圖A.5 階梯式格柵除污機結構示意圖

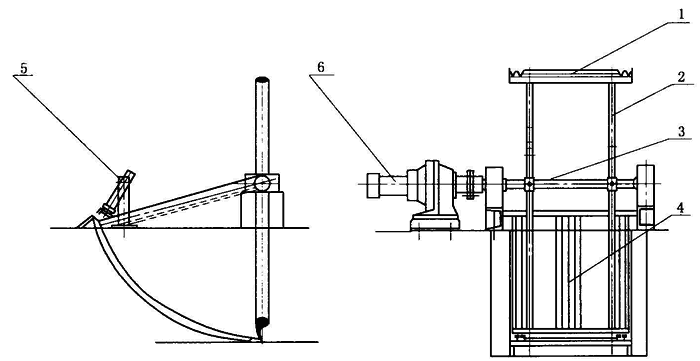

說明：
1——齒耙板；
2——旋轉耙臂；
3——傳動軸；
4——固定柵條；
5——撇渣裝置；
6——驅動裝置。
圖A.6 弧形格柵除污機結構示意圖
說明：
1——驅動裝置；
2——輸送裝置；
3——壓榨筒；
4——單腿支架；
5——出渣口；
6——輸送機；
7——轉鼓；
8——物料斗；
9——回轉臂；
10——支架。
圖A.7 轉鼓式格柵除污機結構示意圖

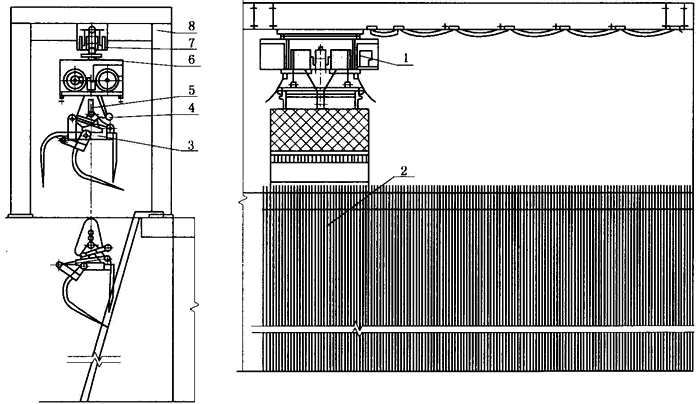

說明：
1——驅動裝置；
2——固定柵條；
3——抓斗；
4——平衡臂組件；
5——限位機構；
6——移動小車；
7——橫向?qū)к墸?br/> 8——支架。
圖A.8 移動式格柵除污機結構示意圖

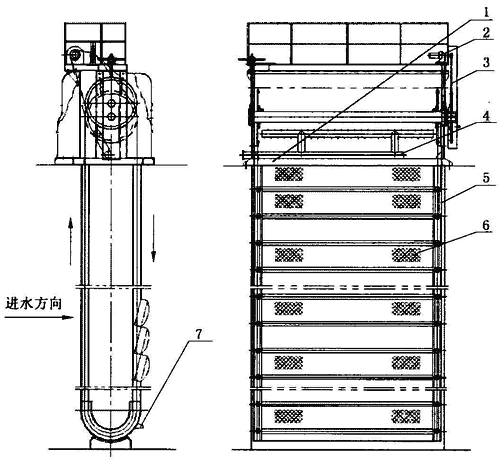

說明：
1——上部支架；
2——驅動裝置；
3——鏈傳動系統；
4——沖洗水系統；
5——框架與軌道；
6——鏈條與濾網；
7——鏈條延伸報警裝置。
圖A.9 回轉濾網式格柵除污機結構示意圖
