（免費下載）CJ/T 245-2007 虹吸雨水斗
1 范圍
1 范圍
本標準規定了虹吸雨水斗產品分類和標記、要求、試驗方法、檢驗規則和標志、包裝、儲運。
本標準適用于工業和民用建設物虹吸式屋面雨水排水系統的虹吸雨水斗。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB／T 223 鋼鐵及合金化學分析方法
GB／T 228 金屬材料 室溫拉伸試驗方法
GB／T 1173 鑄造鋁合金
GB／T 1176 鑄造銅合金技術條件
GB／T 2100 一般用途耐蝕鋼鑄件
GB／T 2828.1 計數抽樣檢驗程序 第1部分：按接收質量限(AQL)檢索的逐批檢驗抽樣計劃
GB／T 3091 低壓流體輸送用焊接鋼管
GB／T 3098.1 緊固件機械性能 螺栓、螺釘和螺柱
GB／T 3280 不銹鋼冷軋鋼板和鋼帶
GB／T 3420 灰口鑄鐵管件
GB 4237 不銹鋼熱軋鋼板和鋼帶
GB／T 9438 鋁合金鑄件
GB 9439 灰鑄鐵件
GB／T 12716 60°密封管螺紋
GB／T 12771 流體輸送用不銹鋼焊接鋼管
GB／T 12772 排水用柔性接口鑄鐵管及管件
GB／T 13663 給水用聚乙烯(PE)管材
GB／T 13819 銅合金鑄件
GB／T 14976 流體輸送用不銹鋼無縫鋼管
HG／T 3091―2000 橡膠密封件 給、排水管及污水管道用接口密封圈材料規范
CJ／T 177―2002 建筑排水用卡箍式鑄鐵管及管件
HB 5220 高溫合金化學分析方法
HB 6731 鋁合金原子吸收光譜分析法
3 術語和定義
3.1
虹吸雨水斗 siphonic roof outlet
具有阻氣或反渦流的作用，當斗前水位穩定達到設計水深時，系統內形成滿管流和產生負壓。又稱壓力流雨水斗或有壓流雨水斗。
3.2
格柵罩 grating cover
用來攔截樹葉等固體雜物的雨水斗部件，兼有整流的作用。
3.3
斗體 body
虹吸雨水斗的主體部件，通常是帶有防水翼環或法蘭盤的圓形集水斗或集水盤。下部裝有出水短管，集水斗內或集水盤上設反渦流裝置，上部裝有格柵罩。
3.4
反渦流裝置 anti-vortex device
虹吸雨水斗的重要部件，用來疏導水流、消減旋渦和減少空氣進入雨水斗出水短管。
3.5
連接壓板 connecting clamp
連接虹吸雨水斗主體和屋面防水層或屋面板的壓板，中間有密封墊、具有防滲漏的功能。
3.6
防水翼環 wing ring for waterproof
與虹吸雨水斗斗體相連接的止水部件、嵌入屋面防水層的密封防水膏中，起到止水和將虹吸雨水斗與屋面固定的作用。
3.7
出水短管 outlet
虹吸雨水斗與雨水排水系統對接的短管。
3.8
斗前水深 head of water
在虹吸雨水斗泄流量一定的條件下，高出雨水斗安裝處屋面或天溝溝底的水深。
3.9
滿管流 full-bore flow
水流充滿管道，水中含氣量不大于5％。
3.10
最大流量 maximum flow rates
虹吸雨水斗出水短管達到滿管流時的穩定流量。
3.11
帶集水斗型虹吸雨水斗 siphonic roof drain with sink
虹吸雨水斗斗體部件為集水斗，一般斗深大于60mm，設在屋面防水層下或屋面構造層內，反渦流裝置設在集水斗中。
3.12
無集水斗型虹吸雨水斗 siphonic roof drain without sink
虹吸雨水斗斗體部件為集水盤，集水盤與屋面防水層平齊，反渦流裝置設在集水盤上。
3.13
虹吸式屋面雨水排水系統 syphonc drainage systems of roof
按虹吸滿管流原理設計，管道內雨水的流速、壓力等可有效控制和平衡的屋面雨水排水系統。一般由虹吸雨水斗、管道(連接管、懸吊管、立管、排水管)、管件、固定件組成。
3.14
平屋面flat roof
雨水徑流坡度不大于2.5％、雨水斗安裝處不設天溝的屋面。
4 產品分類和標記
4.1 虹吸雨水斗分為帶集水斗型和無集水斗型兩類。
4.2 虹吸雨水斗的規格按出水短管公稱直徑表示。

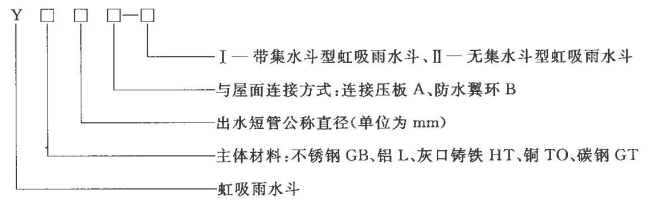

4.3 虹吸雨水斗型號標記
示例；YGB50A I表示不銹鋼斗體、出水短管公稱直徑50 mm、用連接壓板與屋面密封的帶集水斗型虹吸雨水斗。
5 要求
5.2 外觀
內外表面應光滑、平整，不允許有氣泡、裂口、夾渣、毛刺和明顯的痕紋、凹陷，并應完整無缺，澆口及溢邊應平整。
5.6 耐氣候性
虹吸雨水斗各部件應能耐－20℃冰凍和不低于80℃的高溫。
6 試驗方法
6.2 外觀檢查
采用目測法。
7 檢驗規則
7.1 產品需經生產廠質檢部門檢驗合格并附有合格證方能出廠。
生產的每批產品不論數量多少，均應進行檢驗。按照GB/T2828.1的要求，從每批虹吸雨水斗產品中任意抽取樣式，按表1所列檢驗項目進行檢驗。如有一次不符合本標準要求，則需從該批中另取雙倍樣式進行復驗。若復驗結果扔不合格，則判斷該批產品為不合格，不得出廠。

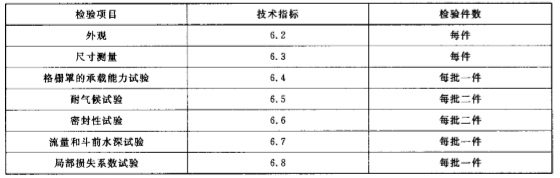

表1虹吸雨水斗檢驗項目和技術指標
7.3 檢驗出的不合格產品不得與合格產品或未曾檢驗的產品混放。
8 標志、包裝、儲運
8.1 產品應有永久性標志，如注冊商標、型號等。
8.2 產品單位包裝應標明生產廠名、廠址、注冊商標、產品名稱、出廠日期、檢驗合格證和使用安裝說明書等。
8.3 外包裝用料應牢固。
8.4 產品在運輸中不應受到劇烈撞擊、拋摔及日曬，應防雨、防潮。
8.5 產品應儲存在干燥通風的庫房內，不應受到重壓并遠離熱源。
附 錄 A
附 錄 A
(資料性附錄)

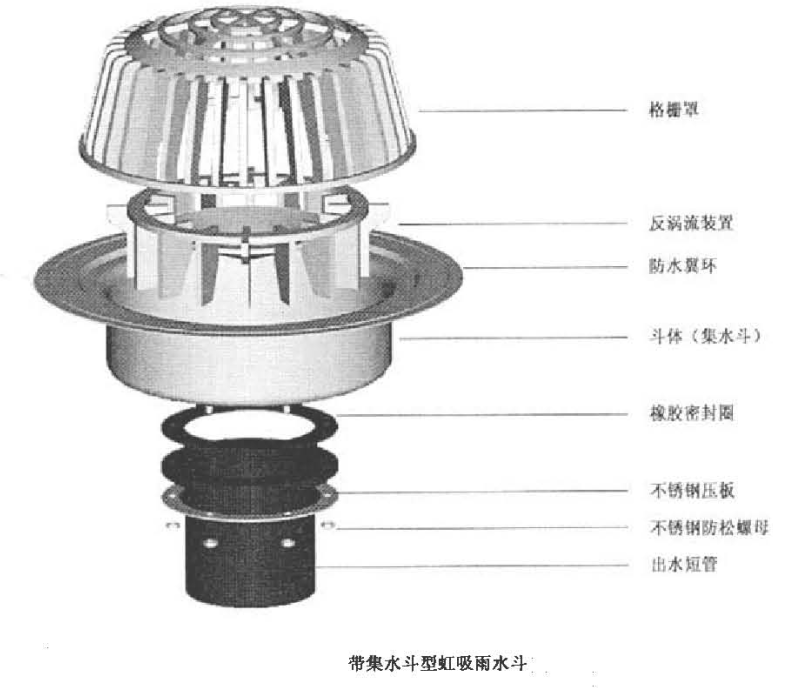

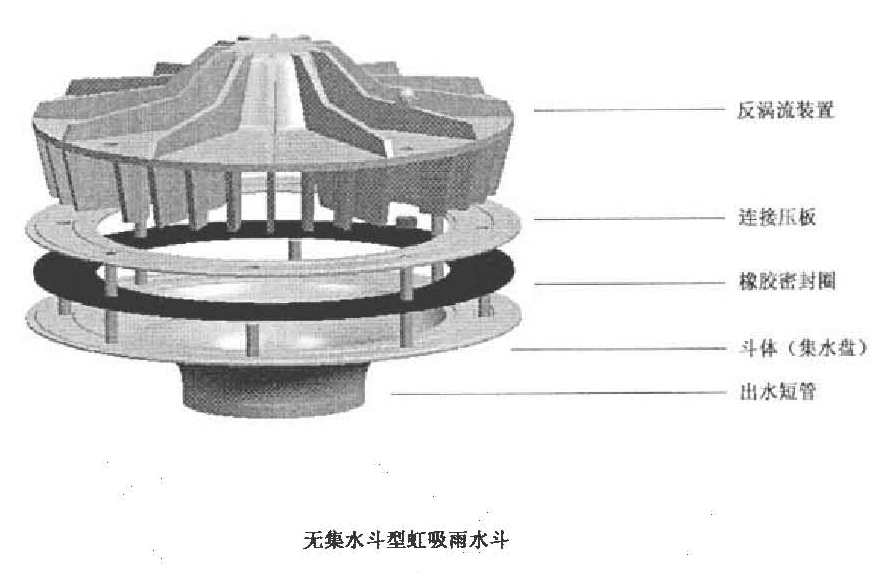

虹吸雨水斗基本構造示意圖
附 錄 B
附 錄 B
(規范性附錄)

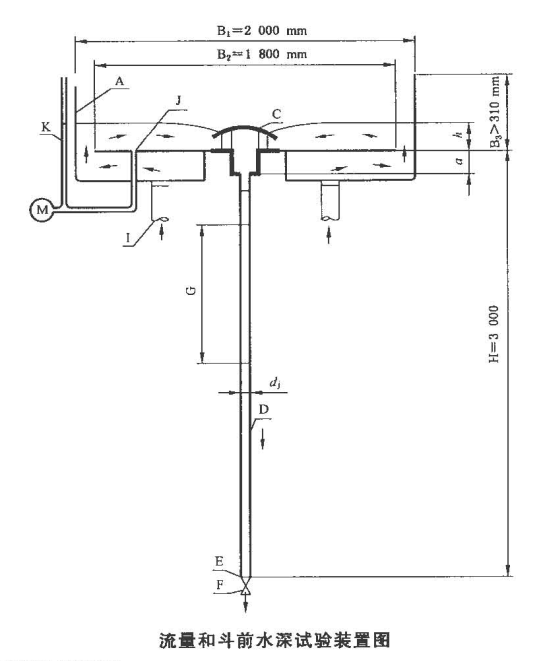

流量和斗前水深試驗裝置
A——測試水槽，槽底應水平安裝；
B1——測試水槽外徑，圖上標注尺寸為最小值；
B2——測試水槽內徑，圖上標注尺寸為最小值；
B3——測試水槽高度，圖上標注尺寸為最小值；
C——虹吸雨水斗；
D——排水管；
E——排水管末端，與節流閥相接；
F——節流閥；
G——透明管，內徑與所配管內徑相同，長1000mm；
H——虹吸雨水斗連接壓板上沿與排水管末端出口之間的高度差；
I——進水管，四個，靠近測試水槽中心均布，且要求流量分配均勻；
J——斗前水深測試取壓孔，距測試水槽中心650mm；
K——玻璃水位計；
M——壓力傳感器；
dj——排水管內徑，單位為mm；
h——斗前水深，單位為mm。
附 錄 C
附 錄 C
(規范性附錄)

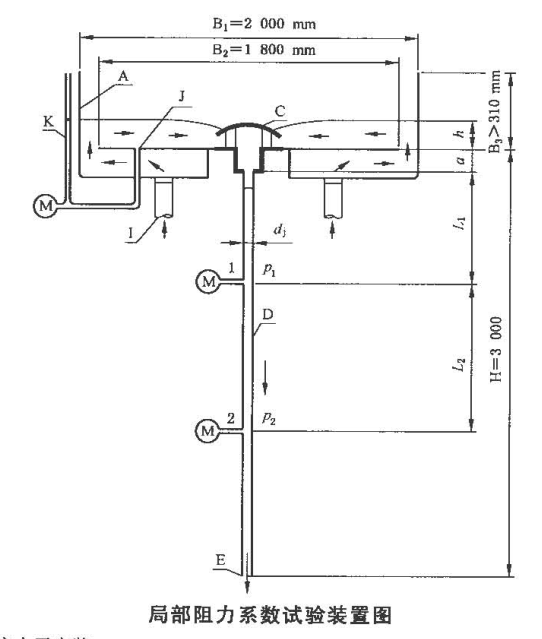

局部阻力系數試驗裝置
A——測試水槽，槽底應水平安裝；
B1——測試水槽外徑，圖上標注尺寸為最小值；
B2——測試水槽內徑，圖上標注尺寸為最小值；
B3——測試水槽高度，圖上標注尺寸為最小值；
C——虹吸雨水斗；
D——排水管；
E——排水管末端出口，應保證自由出流；
H——虹吸雨水斗連接壓板上沿與排水管末端出口之間的高度差(3000mm)；
I——進水管，四個，靠近測試水槽中心均布，且要求流量分配均勻；
J——斗前水深測試取壓孔，距測試水槽中心650mm；
K——玻璃水位計；
L1——虹吸雨水斗集水斗底到測點1的距離,無集水斗時，L1為虹吸雨水斗連接壓板上沿到測點1的距離，L1≥10dj，單位為mm；
L2——測點1與測點2之間的距離，L2≥10dj，單位為mm；
M——壓力傳感器；
a——虹吸雨水斗連接壓板上沿到下沉斗底的深度，單位為mm；
dj——排水管內徑，單位為mm；
h——斗前水深，單位為mm；
P1——測點1的相對壓強，單位為Pa；
P2——測點2的相對壓強，單位為Pa。
附 錄 D
附 錄 D
(規范性附錄)

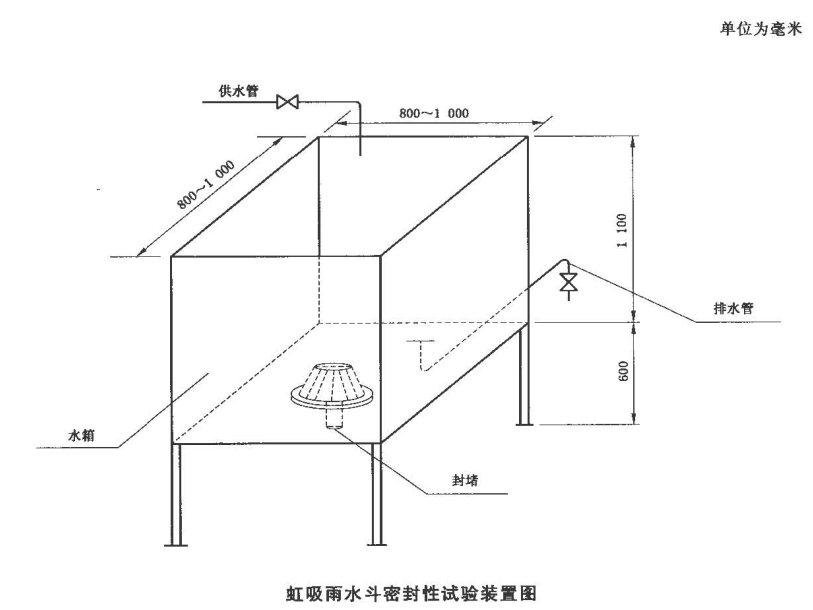

密封性試驗裝置
注：水箱底開孔，按產品制造商施工要求將虹吸雨水斗安裝在箱底。
附 錄 E
附 錄 E
(資料性附錄)

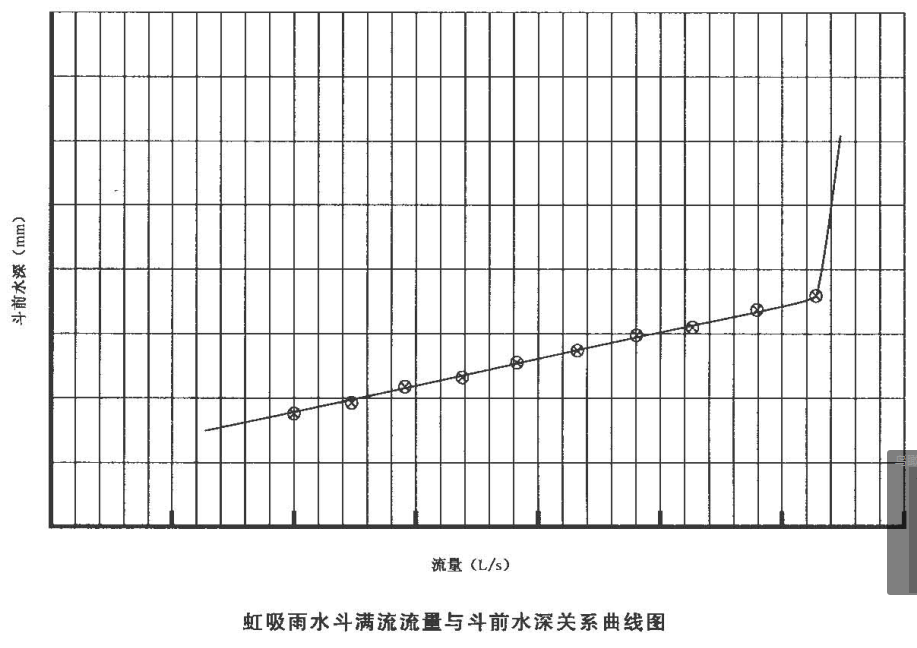

虹吸雨水斗滿流流量與斗前水深關系曲線
