（免費下載）GB/T 13788-2017 冷軋帶肋鋼筋
1 范圍
1 范圍
本標準規定了冷軋帶肋鋼筋的術語和定義、分類、牌號、尺寸、外形、重量及允許偏差、技術要求、試驗方法、檢驗規則、包裝、標志和質量證明書。
本標準適用于預應力混凝土和普通鋼筋混凝土用冷軋帶肋鋼筋，也適用于制造焊接網用玲軋帶肋鋼筋(以下簡稱鋼筋)。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 2101 型鋼驗收、包裝、標志及質量證明書的一般規定
GB／T 2103 鋼絲驗收、包裝、標志及質量證明書的一般規定
GB／T 17505 鋼及鋼產品 交貨一般技術要求
GB／T 21839 預應力混凝土用鋼材試驗方法
GB／T 28899 冷軋帶肋鋼筋用熱軋盤條
GB／T 28900 鋼筋混凝土用鋼材試驗方法
YB／T 081 冶金技術標準的數值修約與檢測數值的判定
3 術語和定義
3.1
冷軋帶肋鋼筋 cold rolled ribbed steel bars
熱軋圓盤條經冷軋后，在其表面帶有沿長度方向均勻分布的橫肋的鋼筋。
3.2
公稱直徑 nominal diameter
相當于橫截面積相等的光圓鋼筋的公稱直徑。
3.3
相對投影肋面積 specific projected rib area
橫肋在與鋼筋軸線垂直平面上的投影面積與公稱周長和橫肋間距的乘積之比。
3.4
橫肋間隙 rib spacing
鋼筋周圈上橫肋不連續部分在垂直于鋼筋軸線平面上投影的弦長。
4 分類、牌號
4.1 分類及代號
冷軋帶肋鋼筋按延性高低分為兩類：
冷軋帶肋鋼筋 CRB
高延性冷軋帶肋鋼筋 CRB＋抗拉強度特征值＋H
C、R、B、H分別為冷軋(Cold rolled)、帶肋(Ribbed)、鋼筋(Bar)、高延性(High elongation)四個詞的英文首位字母。
4.2 牌號
鋼筋分為CRB550、CRB650、CRB800、CRB600H、CRB680H、CRB800H六個牌號。CRB550、CRB600H為普通鋼筋混凝土用鋼筋，CRB650、CRB800、CRB800H為預應力混凝土用鋼筋，CRB680H既可作為普通鋼筋混凝土用鋼筋，也可作為預應力混凝土用鋼筋使用。
5 尺寸、外形、重量及允許偏差
5.1 公稱直徑范圍
CRB550、CRB600H、CRB680H鋼筋的公稱直徑范圍為4mm～12mm。CRB650、CRB800、CRB800H公稱直徑為4mm、5mm、6mm。
5.3 尺寸、重量及允許偏差
二面肋和三面肋鋼筋的尺寸、重量及允許偏差應符合表1的規定。
四面肋鋼筋的尺寸、重量及允許偏差應符合表2的規定。

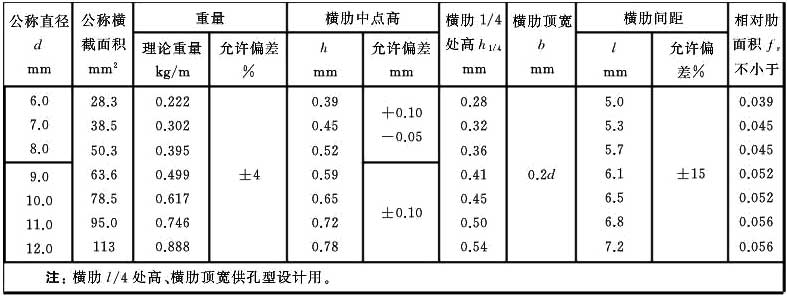

表1 二面肋和三面肋鋼筋的尺寸、重量及允許偏差
表2 四面肋鋼筋的尺寸、重量及允許偏差
5.4 長度
鋼筋通常按盤卷交貨，經供需雙方協商也可按定尺長度交貨。鋼筋按定尺交貨時，其長度及允許偏差按供需雙方協商確定。
5.5 彎曲度
直條鋼筋的每米彎曲度不大于4mm，總彎曲度不大于鋼筋全長的0.4％。
6 技術要求
6.1 原料
制造鋼筋的原料宜符合GB／T 28899的規定，也可采用按其他標準生產的盤條。
6.2 交貨狀態
鋼筋按冷加工狀態交貨。允許冷軋后進行低溫回火處理。
7 試驗方法
7.1 檢驗項目
鋼筋出廠檢驗的檢驗項目、取樣數量、取樣方法、試驗方法應符合表5的規定。
表5 鋼筋的試驗項目、取樣方法及試驗方法
7.2 力學性能
計算鋼筋強度采用表1和表2所列公稱橫截面積。
7.5 重量偏差的測量
測量鋼筋重量偏差時，試樣長度應不小于500mm。長度測量精確到1mm，重量測定應精確到1g。鋼筋重量偏差(％)按式(3)計算：
7.6 數值修約
檢驗結果的數值修約與判定應符合YB／T 081的規定。
8 檢驗規則
8.1 檢查和驗收
鋼筋的檢查和驗收由供方質量監督部門進行。需方有權進行檢驗。
8.2 組批規則
鋼筋應按批進行檢查和驗收，每批應由同一牌號、同一外形、同一規格、同一生產工藝和同一交貨狀態的鋼筋組成，每批不大于60t。
8.3 取樣數量
鋼筋檢驗的取樣數量應符合表5的規定。
8.4 復驗與判定規則
鋼筋的復驗與判定規則應符合GB／T 17505的規定。
9 包裝、標志和質量證明書
9.1 每盤(捆)鋼筋應均勻捆扎不少于3道，端頭應彎入盤內。
9.2 鋼筋應軋上明顯的鋼筋牌號標志，標志間距為橫肋間距的兩倍，標志間距內的一條橫肋取消，如圖4所示；高延性冷軋帶肋鋼筋還應在第三個標志間距內增加一條短橫肋，如圖5所示；鋼筋還可軋上廠名或廠標。
9.3 每盤(捆)鋼筋應掛有不少于兩個標牌，注明生產廠、生產日期、鋼筋牌號和規格。
9.4 鋼筋的包裝、標志和質量證明書除上述規定外，應符合GB／T 2101或GB／T 2103中的有關規定。
圖4 冷軋帶肋鋼筋標志示例
圖5 高延性冷軋帶肋鋼筋標志示例
