（免費下載）JGJ/T 74-2017 建筑工程大模板技術標準
1 總 則
1.0.1 為使房屋建筑和市政工程大模板的設計、制作與施工達到技術先進、安全適用、經濟合理、保證質量，制定本標準。
1.0.2 本標準適用于房屋建筑和市政工程中豎向結構現澆混凝土工程大模板的設計、制作、施工及驗收。
1.0.3 建筑工程大模板的設計、制作、施工及驗收除應執行本標準外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
3.0.1 大模板應包含面板系統、支撐系統、操作平臺系統和對拉螺栓等（圖3.0.1）。

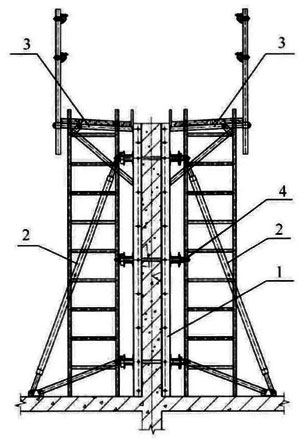

圖3.0.1 大模板組成示意
1-面板系統；2-支撐系統；3-操作平臺系統；4-對拉螺栓
3.0.2 大模板設計時，應根據其材料特性、結構形式、支撐方式等特點，按最不利工況對模板結構進行強度和剛度計算，計算結果應滿足國家現行相關標準的要求。
3.0.3 大模板所使用的材料，應符合設計要求和國家現行相關標準的有關規定，且應具有相應的材質證明。
3.0.4 大模板應能滿足現澆混凝土墻體成型和表面質量效果的要求。
3.0.5 大模板應按設計和工藝文件加工制作和檢驗。
3.0.6 大模板各系統之間的連接應安全可靠。
3.0.7 當大模扳豎向放置時，應能在風荷載作用下保持自身穩定。
3.0.8 大模板施工流程及總體結構設計應滿足不破壞模板即可順利裝拆、吊運的要求。
3.0.9 大模板施工應編制模板專項施工方案，并按施工方案執行。
4 設 計
5 制作與檢驗
5.0.1 大模板零部件下料的尺寸應準確，切口應平整；面板、肋和背楞等部件組拼、組焊前應調平和調直。
5.0.2 大模板組焊應采用減小內應力的焊接順序和方法。
5.0.3 鋼吊環、操作平臺架掛鉤等構件應采用熱加工成型。
5.0.4 大模板的焊接部位應牢固，焊縫應均勻，焊縫尺寸應符合設計要求，焊渣應清除干凈，質量應符合現行國家標準《鋼結構焊接規范》GB 50661的規定。
5.0.5 模板板面應涂刷隔離劑，其余部位金屬表面應除銹并涂刷防銹漆，構件活動部位應涂油潤滑。大模板加工完成后，應按配飯?jiān)O(shè)計的編號在背面進行標識。
5.0.6 整體式大模板的制作允許偏差與檢驗方法應符合表5.0.6的規定。

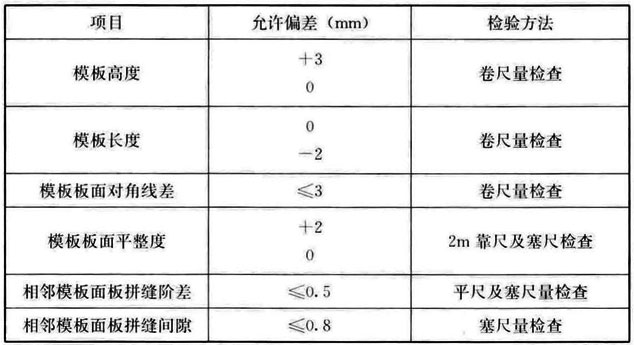

表5.0.6 整體式大模板制作允許偏差與檢驗方法
5.0.6 整體式大模板的制作允許偏差與檢驗方法應符合表5.0.6的規定。
表5.0.6 整體式大模板制作允許偏差與檢驗方法
6 施工及驗收
7 運輸、維修與貯存
7.0.1 模板運輸應根據模板的長度、高度、重量選用適當?shù)能囕v。
7.0.2 模板在運輸車輛上的支點、伸出的長度及綁扎方法均應使模板不發生變形，不得損傷表面涂層。
7.0.3 大模板連接件應碼放整齊，小型件應裝箱、裝袋或捆綁，避免發生碰撞，連接件的重要連接部位不得受到破壞。
7.0.4 使用后的大模板應按現行國家標準《租賃模板腳手架維修保養技術規范》GB 50829的要求進行維修保養，合格后方可再次使用。
7.0.5 大模板貯存應分類碼放。零、配件入庫保存時，應分類存放。
7.0.6 大模板存放場地地面應平整、堅實，并應有排水措施。
7.0.7 當大模板疊層平放時，在模板的底部及層間應加墊木。墊木應上下對齊，墊點應使模板不產生彎曲變形。大模板疊放高度不宜超過2m，并應穩固。
