（免費下載）CJJ/T 13-2013 供水水文地質鉆探與管井施工操作規程
1 總 則
1.0.1 為規范供水水文地質鉆探和管井施工作業，保障施工安全，保證供水水文地質鉆探和管井施工質量，制定本規程。
1.0.2 本規程適用于供水水文地質鉆探和管井施工。
1.0.3 進行供水水文地質鉆探與管井施工時，除應符合本規程外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 供水水文地質鉆探 hydrogeological drilling for water-supply
為供水目的進行的水文地質鉆探。
2.0.2 水文地質鉆孔 hydrogeological drill hole
根據水文地質勘察要求，在巖土體中鉆成的圓孔及孔內設施，簡稱鉆孔。
2.0.3 供水管井 water-supply well
為供水目的而建造的一種豎向管狀地下水集水構筑物，簡稱管井。
2.0.4 勘探開采井 exploration-production well
在供水水文地質勘探階段，建造的滿足勘察要求的供水管井。
2.0.5 基臺 drilling foundation
安裝鉆機和搭建鉆探操作平臺的基礎。
2.0.6 鉆探設備 drilling equipment
鉆孔(管井)施工所使用地面設備的總稱。
2.0.7 鉆具 drill tools
用于破碎孔(井)底巖土體加深鉆孔(管井)器具的總稱，包括主動鉆桿、鉆桿、鉆鋌、變徑接頭、扶正器、鉆頭等。
2.0.8 鉆頭 drill bit
直接破碎孔(井)底巖土體的專用工具。
2.0.9 套管 casing
保護孔壁、隔離地層的無孔管。
2.0.10 鉆進 drilling
鉆具鉆入地層加深鉆孔(管井)的過程。
2.0.11 鉆進工藝 drilling technology
鉆孔鉆進中，使鉆頭在地層中沿預定的軌跡鉆進的方法和過程。
2.0.12 鉆進參數 drilling parameters
影響鉆進速度、質量的可控因素，包括鉆壓、轉速、沖洗液量、工作泵壓、投粒量等。
2.0.13 沖擊鉆進 percussion drilling
借助鉆具重力，在一定的沖程高度內，周期性地沖擊孔(井)底巖土的鉆進方法。
2.0.14 正循環鉆進 direct circulation drilling
攜帶巖屑的沖洗介質由鉆具與孔(井)壁之間的環形空隙返回地面的鉆進方法。
2.0.15 反循環鉆進 reverse circulation drilling
攜帶巖屑的沖洗介質由鉆桿內返回地面的鉆進方法。
2.0.16 潛孔錘鉆進 down-hole hammer drilling
利用潛孔錘進行沖擊和回轉相結合的鉆進方法。
2.0.17 沖洗介質 flushing media
鉆探或管井施工時，用于攜帶巖屑、清洗孔(井)底、冷卻和潤滑鉆具、保護孔(井)壁的物質。
2.0.18 鉆孔結構 hole structure
構成鉆孔剖面的技術要素，包括鉆孔深度、各孔段直徑和深度、套管設置、濾料及止水位置等。
2.0.19 孔徑 hole diameter
孔身橫斷面的直徑，包括開孔直徑、終孔直徑。
2.0.20 孔斜 hole deflection
鉆孔實際軸線偏離了設計軸線。
2.0.21 管井結構 well structure
構成管井剖面的技術要素，包括管井深度、各井段直徑和井壁管直徑、長度、井壁管材料、濾料及封閉位置等。
2.0.22 井徑 well diameter
井身橫斷面的直徑，包括開口井徑、終止井徑。
2.0.23 井管 well casing
井壁管、過濾管、沉淀管的總稱。
2.0.24 井壁管 casing pipe
支撐和封閉井壁的無孔管。
2.0.25 過濾管 screen pipe
安裝于含水層開采部位，起濾水、擋砂和護壁作用的過濾器的骨架管，簡稱濾管。
2.0.26 沉淀管 sediment pipe
設置于井管底部，用于沉積井內砂粒和沉淀物的無孔管。
2.0.27 井斜 well deflection
管井實際軸線偏離了垂直線。
2.0.28 成井工藝 well completion technology
管井鉆進結束后，探井、換漿、下管、填礫、封閉、洗井、抽水試驗等工序的施工工藝。
2.0.29 濾料 gravel pack
充填于過濾管與孔壁(井壁)之間環狀間隙中的符合一定尺寸、級配和硬度要求的固體顆粒。
2.0.30 洗井 well flushing
成井工作完成后，清除井內外沖洗介質和泥沙、鉆屑，疏通含水層，增大管井周圍滲透性能的工序。
2.0.31 抽水試驗 pumping test
按設計要求在抽水試驗孔或管井中抽水，獲取含水層的水文地質參數等資料的工序。
3 基本規定
4 前期準備
5 鉆探設備的安裝與拆卸
6 鉆探施工
7 成井工藝
8 抽水試驗
9 事故的預防和處理
10 工程驗收及成果資料
附錄A 鉆進工藝
附錄A 鉆進工藝

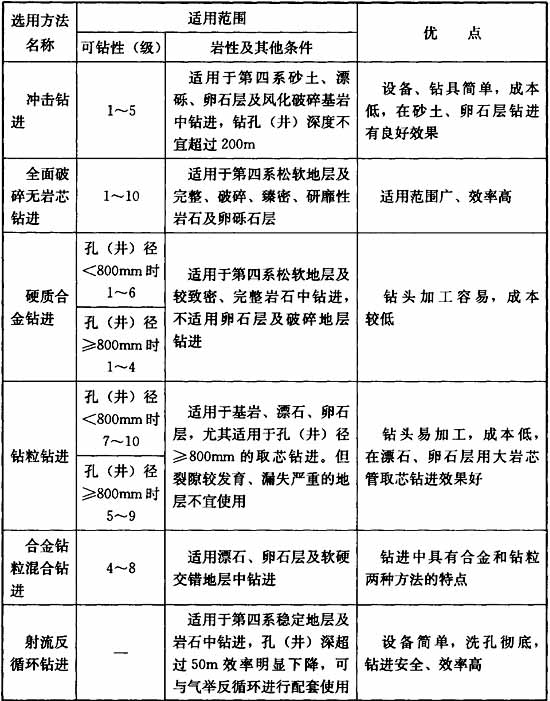

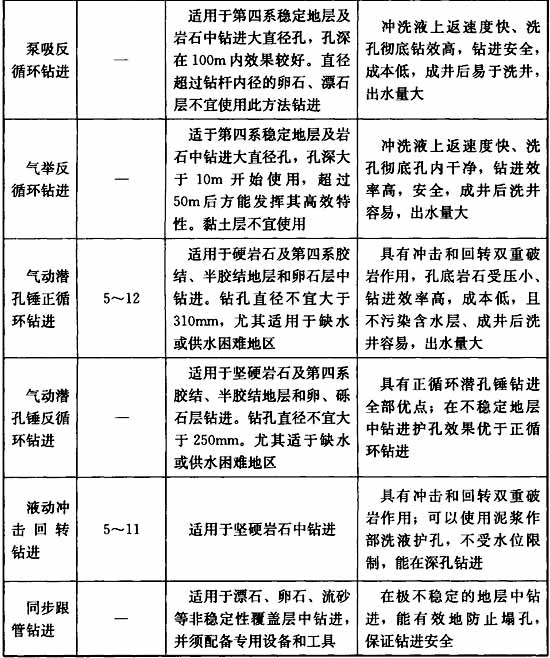

表A 鉆進工藝
注：巖石可鉆性等級是指鉆進時巖石抵抗機械破碎能力的量化指標。1984年中國地質礦產部頒布了《金剛石巖芯鉆探巖石可鉆性分級表》，將巖芯鉆探的巖石可鉆性分為12級。為使用方便，常把1～3級稱為“軟巖石”；4～6級稱為“中硬巖石”；7～9級稱為“硬巖石”；10～12級稱為“堅硬巖石”。
附錄B 水樣的采取和保存
附錄B 水樣的采取和保存

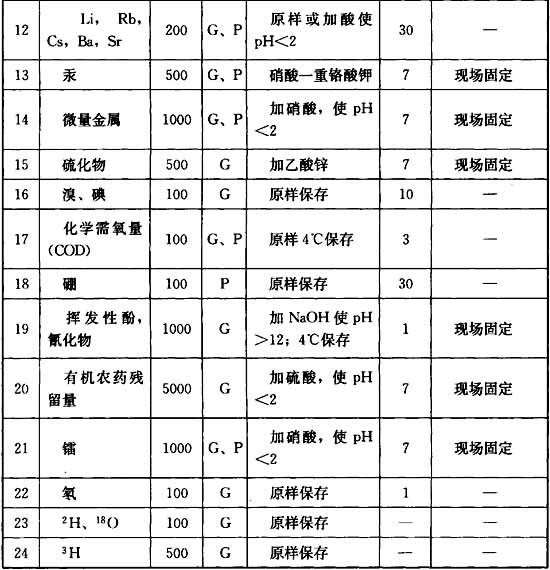

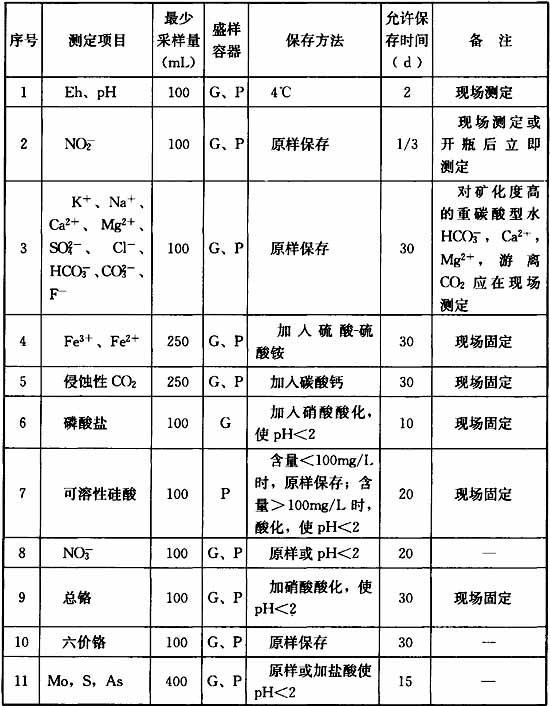

表B 水樣的采取和保存
注：G表示硬質玻璃瓶，P表示聚乙烯塑料瓶。
