（免費下載）GB/T 50102-2014 工業循環水冷卻設計規范
公告
住房城鄉建設部關于發布國家標準《工業循環水冷卻設計規范》的公告
現批準《工業循環水冷卻設計規范》為國家標準，編號為GB/T5010-2014,自2015年8月1日起實施。原國家標準《工業循環水冷卻設計規范》GB/T5010-2003同時廢止。
本規范由我部標準定額研究所組織中國計劃出版社出版發行。
中華人民共和國住房和城鄉建設部
2014年12月2日
前言
前言
本規范是根據住房城鄉建設部《關于印發〈2012年工程建設標準規范制訂、修訂計劃>的通知》(建標〔2012〕5號）的要求，由中國電力工程顧問集團東北電力設計院會同有關單位，經廣泛調查研究，認真總結實踐經驗，吸取最新研究成果，并參考有關國際標準和國外先進標準，在廣泛征求意見的基礎上修訂了本規范。
本規范共分5章和2個附錄，主要技術內容包括：總則、術語、冷卻塔、噴水池和水面冷卻。
本規范修訂的主要技術內容是：
1.增加了超大型冷卻塔、海水冷卻塔、排煙冷卻塔的設計內容；
2.刪除了開放式冷卻塔內容；
3.根據近年科研和實踐成果，對原條文中的一些數據做了修改；
4.在修訂條文的同時，對增加和修改的條文均相應增加和修改了條文說明。
本規范由住房城鄉建設部負責管理，由中國電力企業聯合會負責日常管理，由中國電力工程顧問集團東北電力設計院負責具體技術內容的解釋。執行過程中如有意見或建議,請寄送至中國電力工程顧問集團東北電力設計院（地址：吉林省長春市人民大街4368號，郵政編碼：130021)，以供今后修訂時參考。
本規范主編單位、參編單位、主要起草人和主要審查人：
主編單位：中國電力工程顧問集團東北電力設計院
參編單位：中國電力工程顧問集團西北電力設計院
中國電力工程顧問集團西南電力設計院
中國電力工程顧問集團華北電力設計院工程有限公司
中國能源建設集團廣東省電力設計研究院
中國水利水電科學研究院
金壇市塑料廠
江蘇海鷗冷卻塔股份有限公司
北京玻璃鋼研究設計院有限公司
主要起草人：王威 李敬生 龍健 王偉民 孟令國 錢永豐 姚友成 李元梅 侯憲安 吳浪洲 李紹仲 馮璟 王寶福 龍國慶 趙順安 紀平 姜曉榮 包冰國 尹證
主要審查人：李武全 高玲 徐海云 李志悌 華鐘南 劉智 陸灝 王明韌 李武申 劉志剛 彭德剛 胡三季 孫文 張開軍 李學志 韓紅琪 劉揚帆
1 總則
1.0.1為了在工業循環水冷卻設施設計中貫徹執行國家的技術經濟政策，做到技術先進、安全適用、經濟合理、節能環保、確保質量，制定本規范。
1.0.2本規范適用于敞開式工業循環水冷卻設施的工藝和結構設計。
1.0.3工業循環水冷卻設施的類型選擇，應根據生產工藝對循環水的水量、水溫、水質和供水系統的運行方式等使用要求，并結合下列因素，通過技術經濟比較確定：
1當?shù)氐乃?、氣象、地形和地質等自然條件；
2材料、設備、電能和補給水的供應情況；
3場地布置和施工條件；
4工業循環水冷卻設施與周圍環境的相互影響；
5建(構）筑物的安全可靠性。
1.0.4工業循環水冷卻設施的設計除應執行本規范外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1敞開式工業循環水冷卻設施open recirculating water cooling facilities
工業循環冷卻水（以下簡稱循環水）直接暴露于大氣的冷卻設施。
2.0.2蒸發損失evaporation loss
由于液體表面汽化造成的循環水損失。
2.0.3風吹損失drift and blow-out loss
由于氣流裹挾作用帶走水滴造成的循環水損失。
2.0.4排水損失purge loss
從循環水系統中排放一定的水量以維持確定的循環水濃縮倍率，由此造成的循環水損失。
2.0.5蒸發損失水率rate of evaporation water loss
冷卻塔、冷卻池、噴水池等冷卻設施的蒸發損失水量占進入這些冷卻設施循環水量的百分比。
2.0.6風吹損失水率rate of drift and blow-out water loss
冷卻塔、噴水池等冷卻設施的風吹損失水量占進入這些冷卻設施循環水量的百分比。
2.0.7循環水濃縮倍率concentration cycle of recirculating water
循環水含鹽量與補充水含鹽量的比值。
2.0.8海水鹽度seawater salinity
海水中總?cè)芙庑怨腆w質量與海水質量之比，單位為g/kg。
2.0.9導風裝置air deflector
安裝于冷卻塔進風口用于引導氣流的裝置。
2.0.10超大型冷卻塔super large-scale cooling tower
淋水面積大于或等于10000㎡的自然通風逆流式冷卻塔。
2.0.11海水冷卻塔seawater cooling tower
循環水為海水的濕式冷卻塔。
2.0.12排煙冷卻塔flue gas discharged cooling tower
兼有排放煙氣功能的自然通風冷卻塔。
2.0.13塔內煙道出口流速velocity of flue gas at outlet pipe in cooling tower
煙氣在塔內煙道出口處氣流平均速度。
2.0.14冷卻塔出口流速outlet velocity of cooling tower
混合氣體在冷卻塔出口處氣流平均速度。
2.0.15防腐體系anticorrosion coating system
包含涂刷分區、采用防腐涂料品種、涂料分層及厚度、涂刷工藝要求等內容的防腐方案統稱。
2.0.16淋水面積area of water drenching
逆流式冷卻塔淋水填料頂部標高處的塔壁內緣包圍的面積。
2.0.17進風口面積area of air inlet
以進風口上檐處控制半徑計算出的周長乘以進風口垂直高度所得到的面積。
3 冷卻塔
4 噴水池
5 水面冷卻

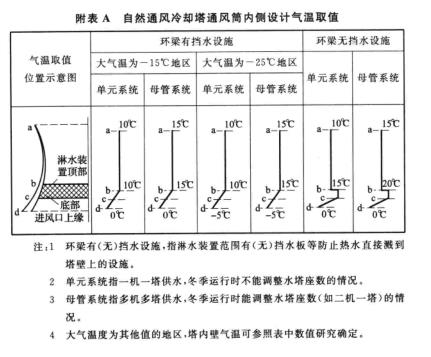

附錄A 自然通風冷卻塔通風筒內側設計氣溫取值
附錄A 自然通風冷卻塔通風筒內側設計氣溫取值
附錄B 機械通風冷卻塔風機和電動機當量靜荷載計算方法

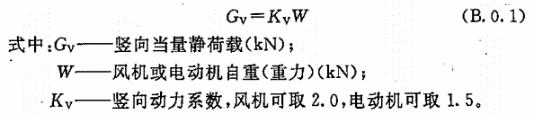

B.0.1豎向當量靜荷載，可按下式計算：

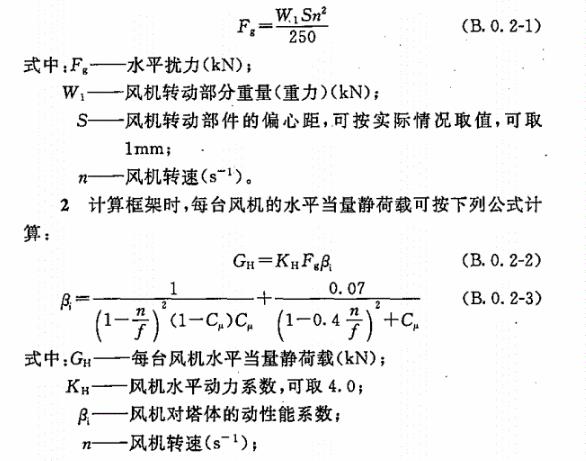

B.0.2 水平當量靜荷載計算應符合下列規定：
1 風機正常運行時產生的繞力，可按下式計算：
3 電動機的水平當量靜荷載可不計入。
