GB 51084-2015 有色金屬工程設備基礎技術規范 （免費下載）
公告
中華人民共和國住房和城鄉建設部公告
第733號
住房城鄉建設部關于發布國家標準
《有色金屬工程設備基礎技術規范》的公告
現批準《有色金屬工程設備基礎技術規范》為國家標準，編號為GB51084-2015，自2015年10月1日起實施。其中，第3.1.15、3.2.10、4.1.4條為強制性條文，必須嚴格執行。
本規范由我部標準定額研究所組織中國計劃出版社出版發行。
中華人民共和國住房和城鄉建設部
2015年2月2日
前言
前言
本規范是根據原建設部《關于印發2006年工程建設標準制訂、修訂計劃（第二批）的通知》（建標[2006]136號）的要求，由中國有色金屬工業工程建設標準規范管理處、中國恩菲工程技術有限公司會同有關單位共同編制完成。
本規范在編制過程中，編制組通過廣泛調查研究，總結經驗，專題討論，并參考有關國內外標準，在廣泛征求意見的基礎上，通過反復討論、修改和完善，最后經審查定稿。
本規范共分11章和5個附錄，主要內容包括總則，術語和符號，基本規定，隔振設計，破碎機、磨機基礎，提升、選別設備基礎，往復式機器基礎，旋轉式機器基礎，加工類設備基礎，儲罐設備基礎，施工、安裝、測試與防護等。
本規范中以黑體字標志的條文為強制性條文，必須嚴格執行。
本規范由住房和城鄉建設部負責管理和對強制性條文的解釋，由中國有色金屬工程建設標準規范管理處負責日常管理，由中國恩菲工程技術有限公司負責具體技術內容的解釋。執行過程中如有意見或建議，請寄送中國恩菲工程技術有限公司《有色金屬工程設備基礎技術規范》編制組（地址：北京市復興路12號，郵政編碼：100038），以供今后修訂時參考。
本規范主編單位、參編單位、主要起草人和主要審查人：
主編單位：中國有色金屬工業工程建設標準規范管理處
中國恩菲工程技術有限公司
參編單位：中冶建筑研究總院有限公司
中色科技股份有限公司
長沙有色冶金設計研究院有限公司
貴陽鋁鎂設計研究院有限公司
蘭州有色冶金設計研究院有限公司
西安冶金設計研究院
甘肅土木工程科學研究院
十四冶建設云南勘察設計有限公司
十一冶建設集團有限責任公司
主要起草人：張應之 王錫康 劉茂盛 盛吉鼎 田治友
段建華 易文新 馬秋建 曾力平 李波
王森 陳軍武 張晉 高艷平 王黎民
周峰 李壽明 林偉 張皙 劉向榮
李曄東 高晰 邱俊民 陳天雷 李志毅
鄧金鵬 陳崇海
主要審查人：王立軍 蔣通 張建 潘復蘭 林孔平
楊文君 張維斌 李永錄 劉景政 李大浪
陳勁松 龔佳 武鳳坤
1 總則
1.0.1為了在有色金屬工程設備基礎設計中貫徹執行國家的技術經濟政策，做到安全、適用、經濟，確保符合正常生產和環境對振動控制的要求，制定本規范。
1.0.2本規范適用于有色金屬工程采礦、選礦、冶煉、加工等生產系統的設備基礎工程的設計、施工及驗收。
本規范不適用于配置在樓板上的動力機器基礎，以及各種冶煉爐、窯、煙囪基礎工程的設計、施工及驗收。
1.0.3有色金屬工程設備基礎設計、施工及驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
4 隔振設計
5 破碎機、磨機基礎
6 提升、選別設備基礎
7 往復式機器基礎
8 旋轉式機器基礎
9 加工類設備基礎
10 儲罐設備基礎
11 施工、安裝、測試與防護
附錄A 簡諧荷載作用下基礎的振動計算
附錄B 部分機器的動力荷載計算

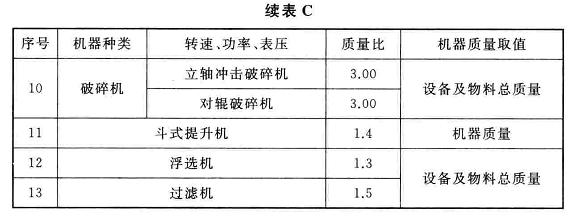

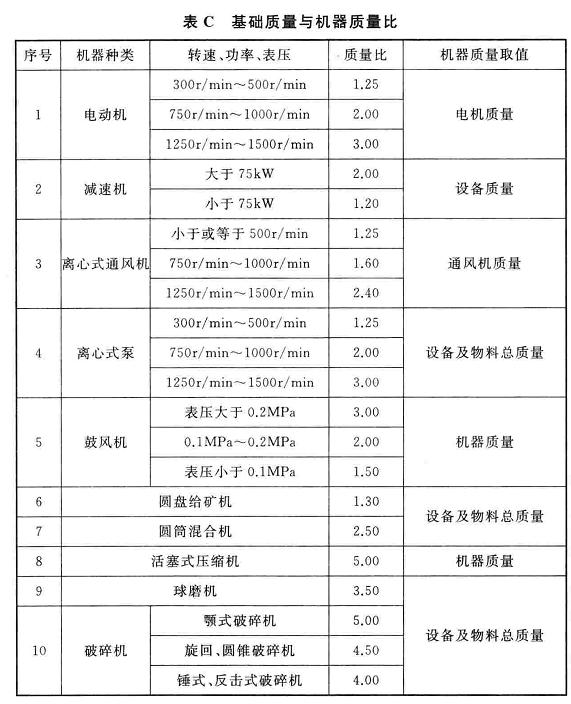

附錄C 基礎質量與機器質量比
附錄C 基礎質量與機器質量比
附錄D 常用隔振器的動力性能參數計算
附錄E 地腳螺栓
E.0.1地腳螺栓宜為設備自帶，設備制造廠家應提供地腳螺栓的布置、形式、直徑、性能等級、長度、埋入深度、伸出一次澆灌混凝土頂面的長度及螺紋長度和各部件材質，也可由設備專業根據設備要求按相關標準確定。
E.0.2當設備制造廠家不提供地腳螺栓時，地腳螺栓宜采用Q235B級鋼制作；地腳螺栓應做到標準化、定型化。

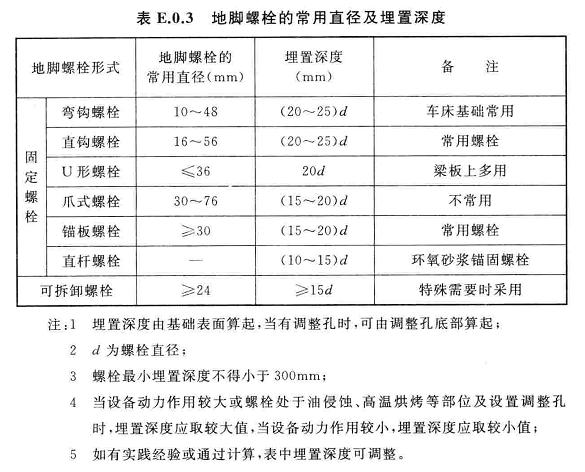

E.0.3當采用Q235B級鋼制作的一次性埋入式地腳螺栓，基礎混凝土強度等級大于或等于C20時，其埋置深度可按表E.0.3采用。
E.0.4地腳螺栓的類別和常用形式應符合下列規定：

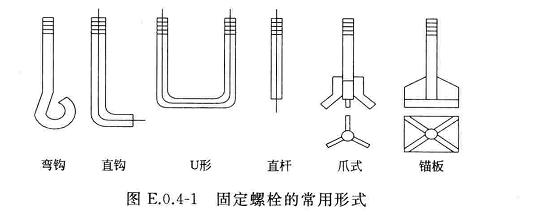

1固定螺栓宜采用彎鉤螺栓、直鉤螺栓、U形螺栓、直桿螺栓、爪式螺栓、錨板螺栓等（圖E.0.4-1）；

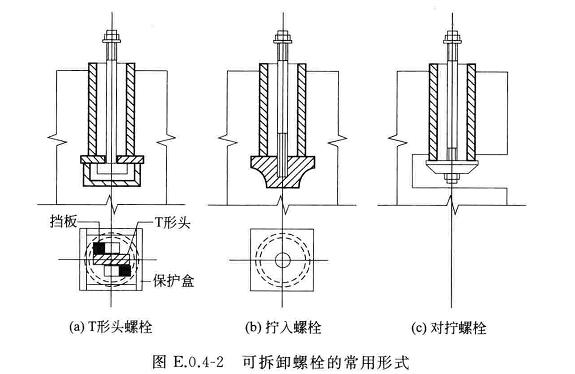

2可拆卸螺栓宜采用T形頭螺栓、擰入式螺栓、對擰螺栓等(圖E.0.4-2)，可根據不同需要進行選擇。
E.0.5地腳螺栓的錨固方法可根據不同需要進行選擇，應符合下列規定：
1當為一次埋入時，澆灌基礎混凝土前，宜采用螺栓固定架或定位板將地腳螺栓就位、固定，然后澆灌混凝土；
2當為預留孔時，澆灌基礎混凝土前，宜預先留出孔洞，然后再放入螺栓，宜用灌漿料、無收縮細石混凝土或細石混凝土灌入孔內固定；3當為鉆孔錨固時，應在基礎混凝土達到強度后再放線，應按螺栓直徑和埋設深度要求鉆孔，并應插入直桿螺栓，宜用環氧砂漿或其他膠結材料注入孔中，應經養護期后再安裝設備。
E.0.6地腳螺栓的型式應按其受力特點、直徑大小，使用部位、埋置深度，施工方法等因素進行選擇，并應符合下列規定：
1對設備基礎的螺栓有安裝要求時，可采用可拆卸螺栓、錨板螺栓或直鉤螺栓；
2有動力作用的設備，可采用可拆卸螺栓、錨板螺栓、直鉤螺栓，也可采用爪式螺栓；
3輔助設備及其傳動設備以及不受動力的設備螺栓，可采用直鉤螺栓或彎鉤螺栓；
4當?shù)啬_螺栓間距小于200mm且對稱布置時，可采用U形螺栓；
5當基礎高度不取決于地腳螺栓的埋設深度時，可采用彎鉤或直鉤螺栓；
6當基礎高度或頂板厚度由螺栓埋設深度控制時，應采用對擰螺栓、爪式螺栓、錨板螺栓。

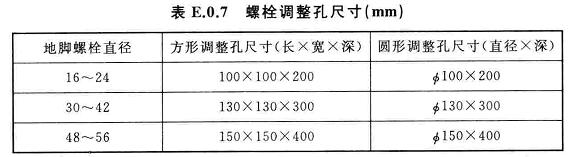

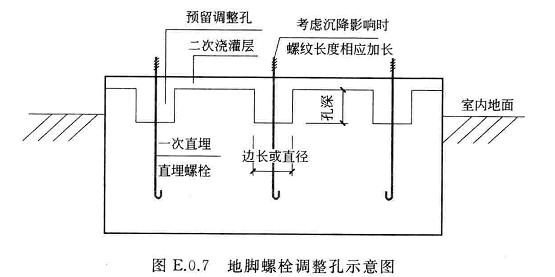

E.0.7當直徑d小于或等于56mm時可設置方形或圓形調整孔，受沖擊荷載的螺栓不宜留調整孔。螺栓調整孔尺寸（圖E．0.7）宜按表E.0.7采用。
E.0.8當因基礎沉降需進行設備標高二次調整時，可將地腳螺栓頂面標高提高10mm～30mm，并應加長螺栓和螺紋長度。
E.0.9地腳螺栓的規格尺寸應符合下列規定：

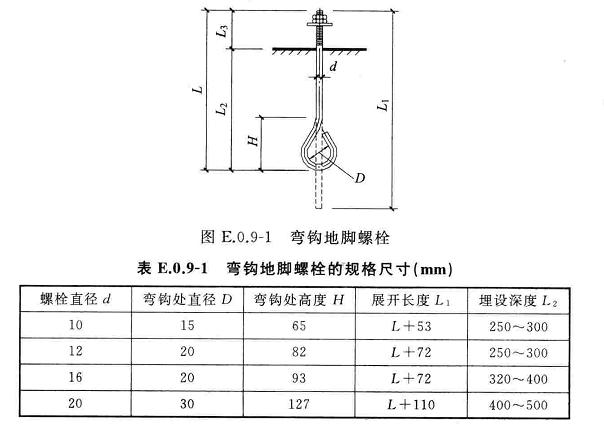

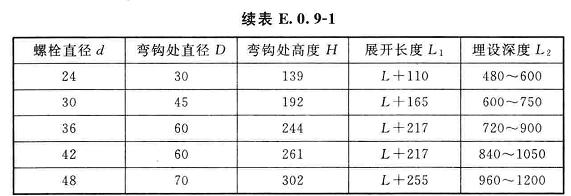

1彎鉤地腳螺栓的規格尺寸（圖E.0.9-1）應符合表E.0.9-1的規定。

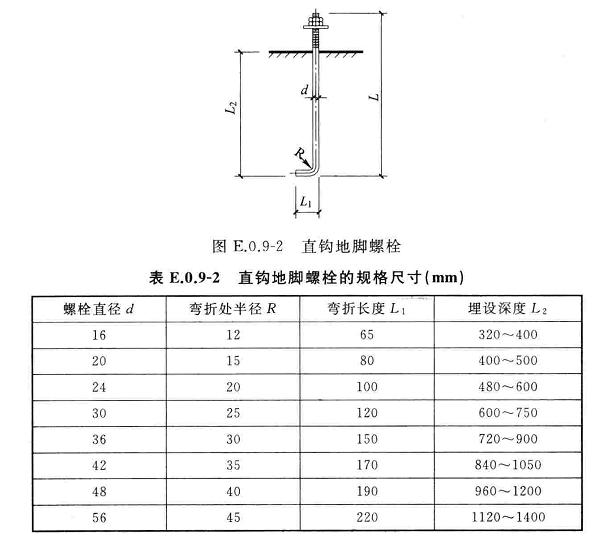

2直鉤地腳螺栓的規格尺寸（圖E.0.9-2）應符合表E.0.9-2的規定。

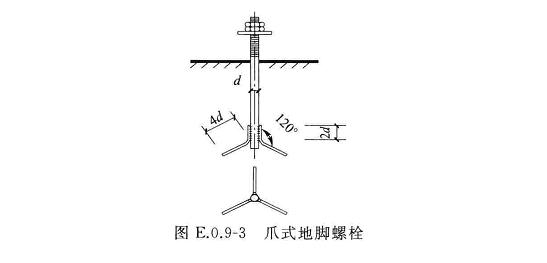

3爪式地腳螺栓（圖E.0.9-3）應在螺栓桿下端按下列規定焊上3根～8根彎折的短鋼筋而成爪型：
1)爪肢沿螺桿周長均勻布置。當爪數超過4肢時，可分上、下兩層錯開排列。
2)爪肢截面積總和應大于螺桿截面積的2/3。
3)爪肢長宜為6d，其中伸出段宜為4d，焊接段宜為2d，宜彎成120°角。

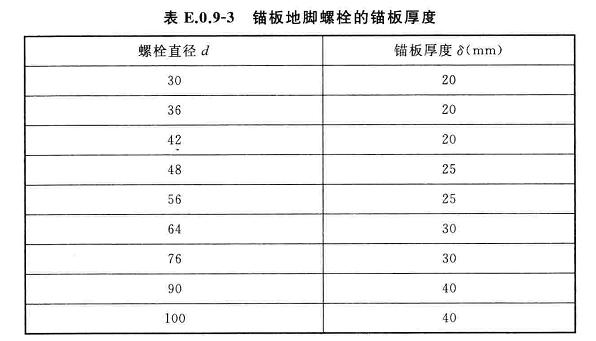

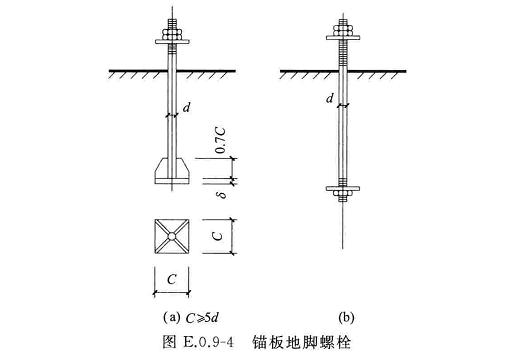

4錨板地腳螺栓的規格尺寸（圖E.0.9-4）應符合表E.0.9-3的規定；

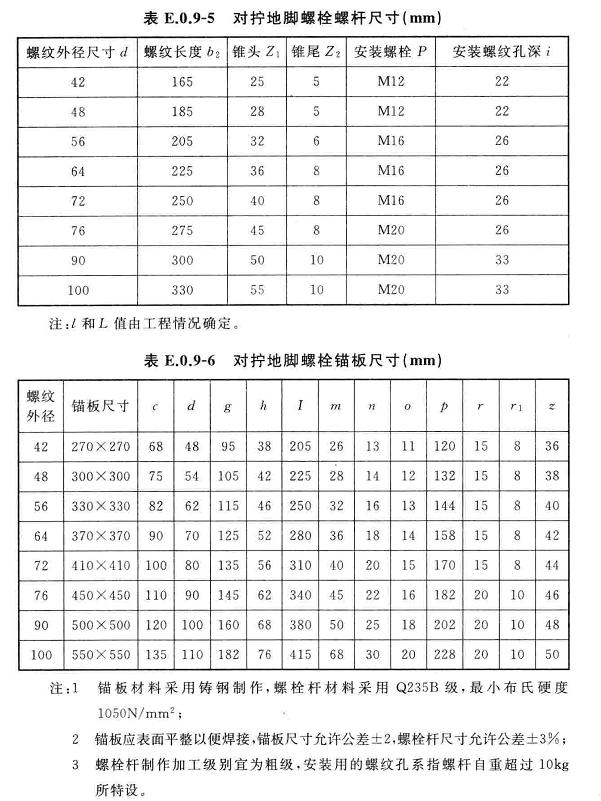

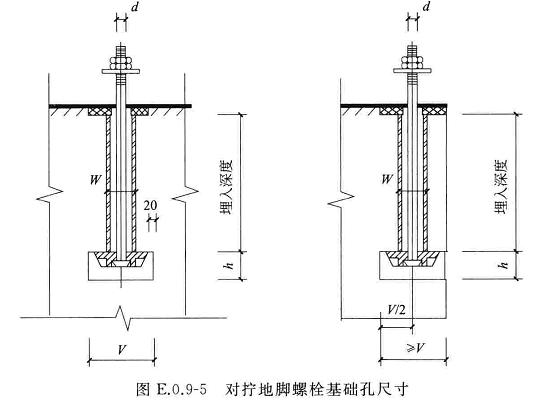

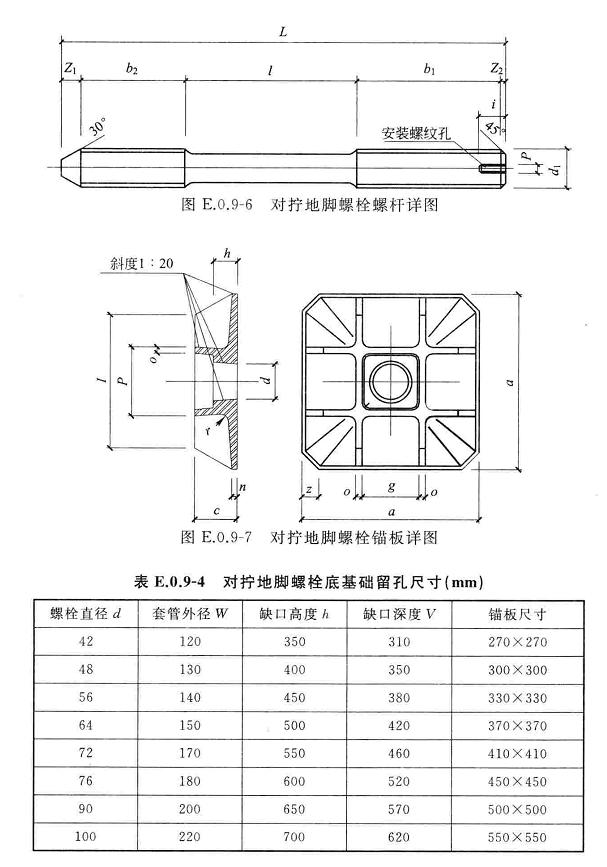

5對擰地腳螺栓的規格尺寸（圖E.0.9-5～圖E.0.9-7）應符合表E.0.9-4～表E.0.9-6的規定。

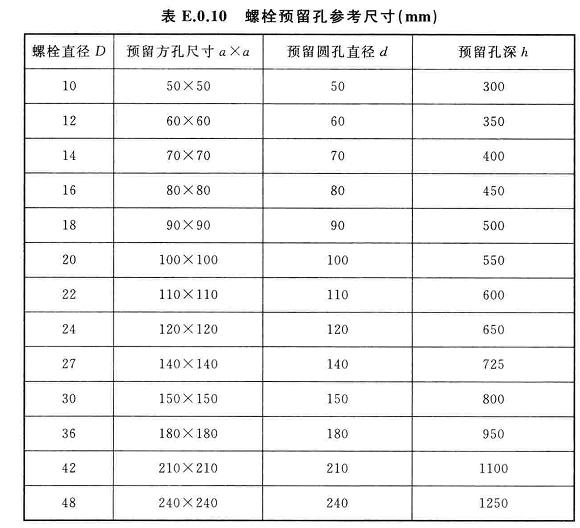

E.0.10螺栓預留孔尺寸應按設備專業或設備廠家提供的尺寸預留，若未提供尺寸，可按表E.0.10中尺寸預留 。
E.0.11環氧砂漿錨固地腳螺栓的構造應符合下列規定：
1地腳螺栓應采用光面直桿形式，埋設深度宜為螺栓直徑的10倍～l5倍。在螺桿直徑為64mm以上時，螺栓埋入端部可增加錨固作用的處理。

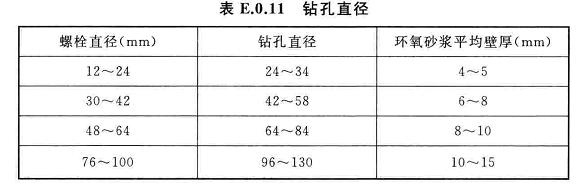

2鉆孔的直徑應根據螺栓直徑的大小確定（表E.0.11）。
3地腳螺栓孔可由風動鑿巖機或其他鉆孔機成孔，不得采用預留孔。鉆孔時混凝土強度等級不應小于C20。螺栓孔應孔壁完整，周圍應無裂縫和損傷。
4當用環氧砂漿錨固地腳螺栓時，螺栓中心線至基礎邊緣的距離不得小于螺栓直徑的4倍或100mm。當不能滿足要求時，應采取加固措施。螺栓底端至基礎底面的距離不得小于100mm。
5在做基礎設計時，應使受力鋼筋，水、電、通風等管線及其他預埋件和螺栓孔在平面位置和標高上相互避開。鉆孔遇到構造鋼筋時應允許切斷。
6擰緊力不得超過鋼材屈服強度的60%～70%。
