GB/T 30594-2014 雙層玻璃幕墻熱性能檢測 示蹤氣體法 （免費下載）
1 范圍
1 范圍
本標準規定了采用示蹤氣體法檢測雙層玻璃幕墻熱性能的術語和定義、檢測方法、數據處理和檢測報告。
本標準適用于通風式雙層玻璃幕墻熱通道內部的空氣溫度分布和熱壓通風的通風量以及雙層幕墻內、外層表面溫度等熱性能檢測。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 8484-2008 建筑外門窗保溫性能分級及檢測方法
GB/T 21086 建筑幕墻
3 術語和定義
3.1
雙層玻璃幕墻 double-skin glass facade
由外層為玻璃幕墻及內層為玻璃或其他面板材料幕墻所構成的雙層幕墻。
3.2
雙層玻璃幕墻熱性能 thermal performance of double-skin glass facade
雙層玻璃幕墻的保溫性能、熱通道內的空氣溫度分布和熱壓通風量以及雙層幕墻內、外層表面溫度的總稱。
3.3
示蹤氣體 tracer gas
能與空氣混合，本身不發生化學改變，并在較低的濃度時可被測出氣體的統稱。
3.4
示蹤氣體法 tracer gas method of ventilation quantity
向被測空間以恒定釋放率注入穩定流量的示蹤氣體，根據測量入口示蹤氣體平均釋放率及出口示蹤氣體平均濃度求得通風量，并依此評價雙層玻璃幕墻熱性能的一種測試方法。
3.5
恒定釋放率 constant release rate
示蹤氣體釋放進入被測空間的恒定質量流量。
3.6
陽光鏡面反射系統 sun mirror reflex system
高度角和方位角可以全方位調整的百葉鏡片設備系統。
4 檢測方法
5 數據處理
5.1 通風量計算
根據示蹤氣體的釋放流量和出口處的檢測濃度，按式(1)計算熱通道通風量。
式中：
G——熱通道通風量，單位為立方米每小時(m3/h)；
M——恒定的示蹤氣體釋放量，單位為毫克每秒(mg/s)；
Ci——第i次測試測點濃度，單位為毫克每立方米(mg/m3)；
n——測量次數。
5.2 通風量與溫度分布的修正
太陽輻射照度不同，將影響雙層玻璃幕墻的通風量和溫度分布。應采用參照太陽輻射照度，將試驗時段內平均太陽輻射照度對應的通風量和溫度分布折算為參考太陽輻射照度下的修正結果，以進行對比和分析。通風量與溫度分布的修正見附錄B。
6 檢測報告
6 檢測報告
檢測報告應包括以下內容：
a) 委托和生產單位；
b) 試件名稱、編號、規格、玻璃品種、雙層玻璃幕墻構造信息；
c) 檢測依據、檢測設備、檢測項目、檢測類別和檢測時間，以及報告日期；
d) 檢測條件，包括太陽輻射照度，室內、外空氣溫度；
e) 檢測結果，包括通風量、熱通道的溫度場、雙層玻璃幕墻內層玻璃內側表面及中間百葉表面溫度分布；
f) 測試人、審核人及負責人簽名；
g) 檢測單位。
附錄A 儀器儀表的性能要求
A.1數據采集器
數據采集器應具有自動采集和存儲數據功能，并可以和計算機接口。精度和量程應符合表A.1的要求。

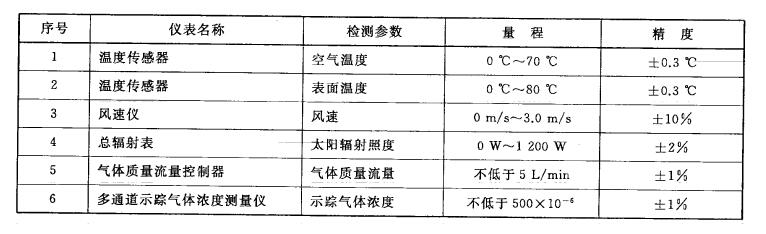

表A.1儀器儀表的精度和量程
A.2感溫元件
A.2.1空氣溫度和表面溫度感溫元件采用銅-康銅熱電偶，其測量不確定度不應大于0.25K。
A.2.2銅-康銅熱電偶應采用同批生產、絲徑為0.2mm～0.4mm的銅絲和康銅絲制作。銅絲和康銅絲應有絕緣包皮，銅-康銅熱電偶感應頭應作絕緣處理。
A.2.3銅-康銅熱電偶應定期進行校驗。校驗方法符合GB/T8484-2008中附錄B的規定。
附錄B 參照太陽輻射照度下的通風量與溫差的計算
B.1 通風量和溫差修正

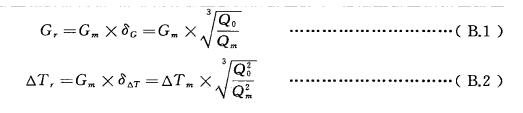

根據實測輻射照度下的通風量和溫度分布，可進行基準參照輻射照度修正，得到參照太陽輻射照度下的通風量和溫差。參照太陽輻射照度下的通風量和溫差計算見式(B.1)和式(B.2)：
式中：
Gr——按參照輻射照度折算修正后的幕墻通風量，單位為立方米每小時(m3/h)；
Gm——測試輻射照度下的實測幕墻通風量，單位為立方米每小時(m3/h)；
δG——測試輻射照度下幕墻通風量的修正系數；
Q0——基準參照輻射照度，單位為瓦每平方米(W/m2)，可取500W/m2；
Qm——測試時實際投射在雙層幕墻立面上的輻射照度，單位為瓦每平方米(W/m2)；
△Tr——按參照輻射照度折算修正后的該測點溫度與室外溫度的差值，單位為開爾文(K)；
δ△T——測試輻射照度下該測點溫差的修正系數；
△Tm——測試輻射照度下的某測點溫度與室外溫度的差值，單位為開爾文(K)。
B.2 通風量與溫差修正系數曲線

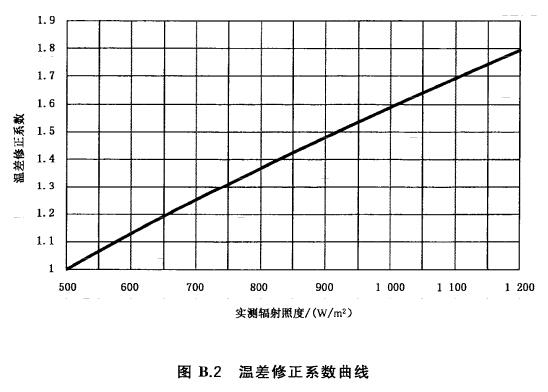

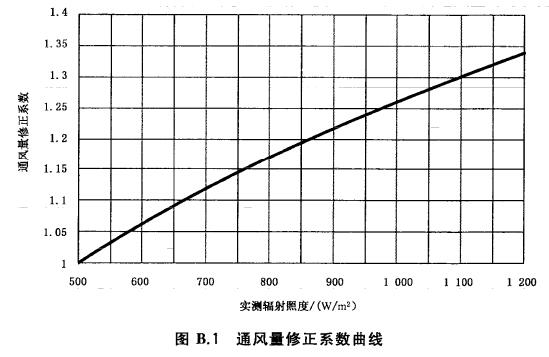

當實測輻射照度下的通風量折算為基準參照輻射照度(500W/m2)的通風量時，其對應的通風量修正系數曲線和溫差修正系數曲線分別見圖B.1和圖B.2。
