GB/T 1596-2017 用于水泥和混凝土中的粉煤灰 （免費下載）
1 范圍
1 范圍
本標(biāo)準(zhǔn)規(guī)定了用于水泥和混凝土中的粉煤灰的術(shù)語和定義、分類、等級、技術(shù)要求、試驗方法、檢驗規(guī)則、包裝、標(biāo)志、運輸與貯存。
本標(biāo)準(zhǔn)適用于拌制砂漿和混凝土?xí)r作為摻合料的粉煤灰及水泥生產(chǎn)中作為活性混合材料的粉煤灰。
2 規(guī)范性引用文件
2 規(guī)范性引用文件
下列文件對于本標(biāo)準(zhǔn)的應(yīng)用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB 175 通用硅酸鹽水泥
GB/T 176 水泥化學(xué)分析方法
GB/T 208 水泥密度測定方法
GB/T 1345 水泥細(xì)度檢驗方法 篩析法
GB/T 1346 水泥標(biāo)準(zhǔn)稠度用水量、凝結(jié)時間、安定性檢驗方法
GB/T 2419 水泥膠砂流動度試驗方法
GBT 5484 石膏化學(xué)分析方法
GB 6566 建筑材料放射性核素限量
GB/T 12573 水泥取樣方法
GB/T 17671-1999 水泥膠砂強度檢驗方法（ISO法）
GSB 08-1337 中國ISO標(biāo)準(zhǔn)砂
GSB 08-2506 粉煤灰細(xì)度標(biāo)準(zhǔn)樣品
GSB 14-1510 強度檢驗用水泥標(biāo)準(zhǔn)樣品
3 術(shù)語和定義
3.1 粉煤灰 fly ash
電廠煤粉爐煙道氣體中收集的粉末。
注：粉煤灰不包括以下情形：(1)和煤一起煅燒城市垃圾或其他廢棄物時；(2)在焚燒爐中煅燒工業(yè)或城市垃圾時；(3)循環(huán)流化床鍋爐燃燒收集的粉末。
3.2 對比水泥 reference cement
符合GSB 14-1510規(guī)定，或符合GB 175規(guī)定且滿足本標(biāo)準(zhǔn)中相關(guān)要求的42.5強度等級的硅酸鹽水泥或普通硅酸鹽水泥。
3.3 試驗樣品 testing sampie
對比水泥和被檢驗粉煤灰按質(zhì)量比7：3混合而成。
3.4 對比膠砂 reference mortar
對比水泥與規(guī)定級配的標(biāo)準(zhǔn)砂按質(zhì)量比1：3混合。
3.5 試驗?zāi)z砂 testing mortar
試樣樣品與規(guī)定級配的標(biāo)準(zhǔn)砂按質(zhì)量比1：3混合。
3.6 強度活性指數(shù) strength activity index
試驗?zāi)z砂與對比膠砂在規(guī)定齡期的抗壓強度之比，以百分?jǐn)?shù)表示。
4 分類
4.1 根據(jù)燃煤品種分為F類粉煤灰（由無煙煤或煙煤煅燒收集的粉煤灰）和C類粉煤灰（由褐煤或次煙煤煅燒收集的粉煤灰，氧化鈣含量一般大于或等于10％）。
4.2 根據(jù)用途分為拌制砂漿和混凝土用粉煤灰、水泥活性混合材料用粉煤灰兩類。
5 等級
5 等級
拌制砂漿和混凝土用粉煤灰分為三個等級：Ⅰ級、Ⅱ級、Ⅲ級。
水泥活性混合材料用粉煤灰不分級。
6 技術(shù)要求
6.1 理化性能要求

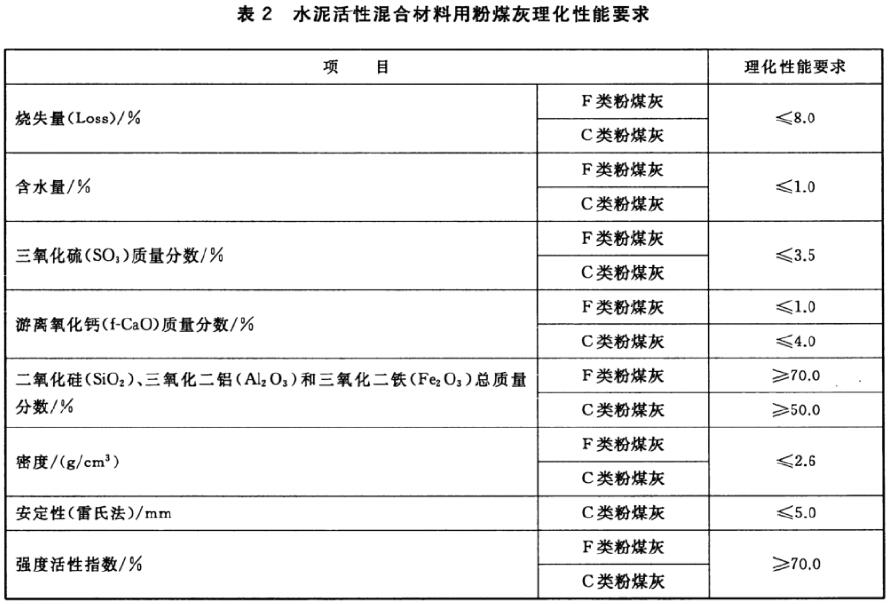

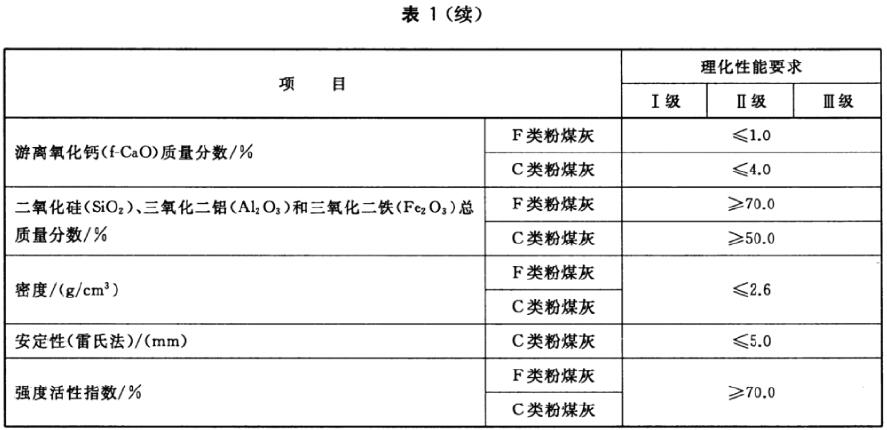

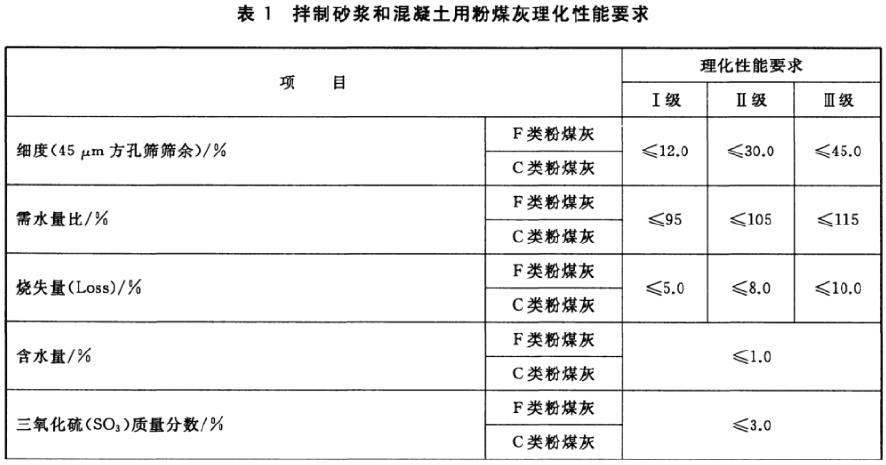

拌制砂漿和混凝土用粉煤灰應(yīng)符合表1要求，水泥活性混合材料用粉煤灰應(yīng)符合表2要求。
6.2 放射性
符合GB 6566中建筑主體材料規(guī)定指標(biāo)要求。
6.3 堿含量
按Na2O＋0.658K2O計算值表示。當(dāng)粉煤灰應(yīng)用中有堿含量要求時，由供需雙方協(xié)商確定。
6.4 半水亞硫酸鈣含量
采用干法或半干法脫硫工藝排出的粉煤灰應(yīng)檢測半水亞硫酸鈣(CaSO3·1/2H2O)含量，其含量不大于3.0％。
6.5 均勻性
以細(xì)度表征，單一樣品的細(xì)度不應(yīng)超過前10個樣品細(xì)度平均值（如樣品少于10個時，則為所有前述樣品試驗的平均值）的最大偏差，最大偏差范圍由買賣雙方協(xié)商確定。
7 試驗方法
7.1 細(xì)度
按GB/T 1345中45μm負(fù)壓篩析法進行，篩析時間為3min。
篩網(wǎng)應(yīng)采用符合GSB 08-2506規(guī)定的或其他同等級標(biāo)準(zhǔn)樣品進行校正，篩析100個樣品后進行篩網(wǎng)的校正，結(jié)果處理同GB/T 1345規(guī)定。
7.2 需水量比
按附錄A進行。
7.3 燒失量、三氧化硫、游離氧化鈣、二氧化硅、三氧化二鋁、三氧化二鐵、堿含量
按GB/T 176進行，其中三氧化二鋁的測定采用硫酸銅返滴定法或X射線熒光分析方法，有爭議時以硫酸銅返滴定法為準(zhǔn)。
7.4 含水量
按附錄B進行。
7.5 半水亞硫酸鈣
按GB/T 5484進行。
7.6 密度
按GB/T 208進行。
7.7 安定性
試驗樣品按3.3制備，安定性試驗按GB/T 1346進行。
7.8 強度活性指數(shù)
按附錄C進行。
7.9 放射性
將粉煤灰與符合GB 175要求的硅酸鹽水泥按質(zhì)量比1：1混合均勻，并按GB 6566檢測。
8 檢驗規(guī)則
8.1 編號及取樣
粉煤灰出廠前按同種類、同等級編號和取樣。散裝粉煤灰和袋裝粉煤灰應(yīng)分別進行編號和取樣。不超過500t為一編號，每一編號為一取樣單位。當(dāng)散裝粉煤灰運輸工具的容量超過該廠規(guī)定出廠編號噸數(shù)時，允許該編號的數(shù)量超過取樣規(guī)定噸數(shù)。粉煤灰質(zhì)量按干灰（含水量小于1％）的質(zhì)量計算。
取樣方法按GB/T 12573進行。取樣應(yīng)有代表性，可連續(xù)取，也可從10個以上不同部位取等量樣品，總量至少3kg。
注：對于拌制混凝土和砂漿用粉煤灰，必要時，買方可對其進行隨機抽樣檢驗。
8.5 檢驗報告
檢驗報告內(nèi)容應(yīng)包括出廠編號、出廠檢驗項目、分類、等級。當(dāng)用戶需要時，生產(chǎn)者應(yīng)在粉煤灰發(fā)出日起7d內(nèi)寄發(fā)除強度活性指數(shù)以外的各項檢驗結(jié)果，32d內(nèi)補報強度活性指數(shù)檢驗結(jié)果。
8.6 仲裁
對粉煤灰質(zhì)量有爭議時，相關(guān)單位應(yīng)將認(rèn)可的樣品簽封，送省級或省級以上國家認(rèn)可的質(zhì)量監(jiān)督檢驗機構(gòu)進行仲裁檢驗。
9 包裝、標(biāo)志、運輸與貯存
9.1 包裝
粉煤灰可以散裝或袋裝。袋裝每袋凈含量為25kg或40kg，每袋凈含量不得少于標(biāo)志質(zhì)量的99％。其他包裝規(guī)格由買賣雙方協(xié)商確定。
9.2 標(biāo)志
散裝粉煤灰應(yīng)提供卡片，包括產(chǎn)品名稱、分類、等級、凈含量、批號、執(zhí)行標(biāo)準(zhǔn)號、生產(chǎn)廠名稱和地址、生產(chǎn)日期。
袋裝粉煤灰的包裝袋上應(yīng)標(biāo)明與散裝粉煤灰卡片相同的內(nèi)容。
9.3 運輸與貯存
粉煤灰在運輸與貯存時不得受潮和混入雜物，同時應(yīng)防止污染環(huán)境。
附錄A 粉煤灰需水量比試驗方法
A.1 范圍
本附錄適用于粉煤灰的需水量比測定。
A.2 原理
按GB/T 2419測定試驗?zāi)z砂和對比膠砂的流動度，二者達(dá)到規(guī)定流動度范圍時的加水量之比為粉煤灰的需水量比。
附錄B 粉煤灰含水量試驗方法
B.1 范圍
本附錄適用于粉煤灰含水量的測定。
B.2 原理
將粉煤灰放入規(guī)定溫度的烘干箱內(nèi)烘至恒重，以烘干前后的質(zhì)量差與烘干前的質(zhì)量比確定粉煤灰的含水量。
B.5 結(jié)果計算
含水量按式(B.1)計算，結(jié)果保留至0.1％。
式中：
ω——含水量，％；
m1——烘干前試樣的質(zhì)量，單位為克(g)；
m0——烘干后試樣的質(zhì)量，單位為克(g)。
附錄C 粉煤灰強度活性指數(shù)試驗方法
C.1 范圍
本附錄適用于粉煤灰強度活性指數(shù)的測定。
C.2 原理
按GB/T 17671-1999測定試驗?zāi)z砂和對比膠砂的28d抗壓強度，以二者之比確定粉煤灰的強度活性指數(shù)。
C.4 儀器設(shè)備
天平、攪拌機、振實臺或振動臺、抗壓強度試驗機等均應(yīng)符合GB/T 17671-1999規(guī)定。
