GB 51176-2016 干混砂漿生產線設計規范 （免費下載）
1 總 則
1.0.1 為在干混砂漿生產線設計中貫徹實施國家技術經濟政策，做到安全可靠、技術先進、環保節能、經濟合理，制定本規范。
1.0.2 本規范適用于新建、改建和擴建干混砂漿生產線的設計。
1.0.3 干混砂漿生產線的設計應滿足工程所在地總體規劃的要求，充分利用現有資源；生產線的改建、擴建工程，應合理利用原有設施、場地及資源。
1.0.4 干混砂漿生產線的建設應具有滿足工程建設要求的工程地質和水文地質條件，并應避開礦藏資源。
1.0.5 干混砂漿生產宜利用工業廢棄物，并應綜合利用資源和能源。
1.0.6 干混砂漿生產線的設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 干混砂漿生產線 dry-mixed mortar production line
由集料制備及倉儲系統、計量配料系統、混合系統、干混砂漿包裝及儲運系統、散裝干混砂漿運儲及物流系統、收塵系統、質量檢測與控制系統、電力系統、消防系統及生產輔助設施等組成的生產線。
2.0.2 塔式生產線 tower production line
將計量配料系統、混合系統、包裝與直接散裝系統，自上而下布置于一個生產主塔內，各種物料先被直接提升到塔頂、進入各自配料倉內，再自上而下進行后續生產的一種生產線布局模式。
2.0.3 階梯式生產線 stepped production line
部分原料的計量配料系統布置于混合機的側下方，這些原材料先被一次性提升、進入各自配料倉內，經倉底計量配料后再被二次提升至混合機上方，然后進行后續生產的一種生產線布局模式。
2.0.4 站式生產線 station production line
部分原材料先被一次性提升、進入各自配料倉內，再通過向上傾斜的輸送裝置進入混合機上方的計量秤斗內，然后進行后續生產的一種生產線布局模式。
2.0.5 集料制備 preparation of aggregate
對含水集料進行干燥、分級處理，對石料進行破碎、制砂、干燥、分級處理，得到生產干混砂漿所需集料的工藝過程。
3 基本規定
3.0.1 干混砂漿生產線的選址應根據產品方案、設計規模、原料與燃料來源、交通運輸、供電供水、工程地質、環境保護、企業協作條件、場地現有條件和產品市場流向等因素，經技術經濟比較后確定。利用石料人工制砂的普通干混砂漿生產線，廠址宜設置在石料礦山附近；自行烘干砂的普通干混砂漿生產線，廠址宜設置在砂源、碼頭或貨車站附近。
3.0.2 干混砂漿生產線的設計規模，應結合產品市場流向、原料與燃料來源等因素確定，并應按表3.0.2的規定劃分。

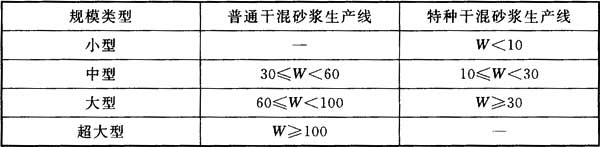

表3.0.2 干混砂漿生產線的設計規模(t／h)
3.0.3 建設單位提供的設計基礎資料應包括下列內容：
1 實行核準制或備案制的建設項目，在進行初步設計和施工圖設計時，應具有項目申請報告的核準文件或可行性研究報告的備案證；
2 批準的項目環境影響評價文件；
3 土地規劃許可證；
4 審核通過的工程地質勘察報告；
5 原料、燃料及產品方案試驗報告；
6 廠區地形圖；
7 供電方案或供電意向書；
8 其他協議書和文件。
3.0.4 干混砂漿生產線的環境保護設施應與主體工程同時設計、同時施工、同時投入使用。
4 總圖運輸
5 生產工藝
6 建筑與結構
7 電氣及自動化
8 給排水及供熱通風
9 節 能
10 環境保護
11 勞動安全與職業健康
附錄A 主要生產系統工作班制
附錄A 主要生產系統工作班制

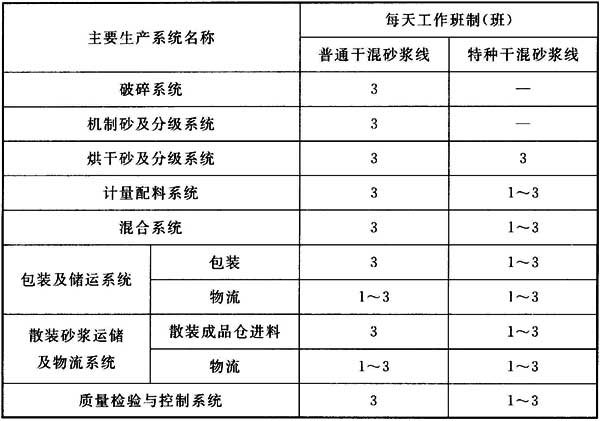

表A 主要生產系統工作班制
注：工作班制按每班8h計。
附錄B 物料儲存期
B.0.1 普通干混砂漿生產線的物料儲存期應符合表B.0.1的規定。

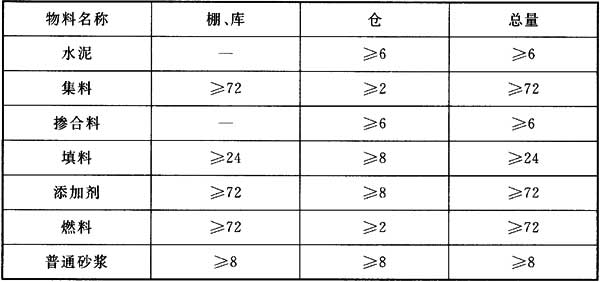

表B.0.1 普通干混砂漿生產線的物料儲存期
B.0.2 特種干混砂漿生產線的物料儲存期應符合表B.0.2的規定。

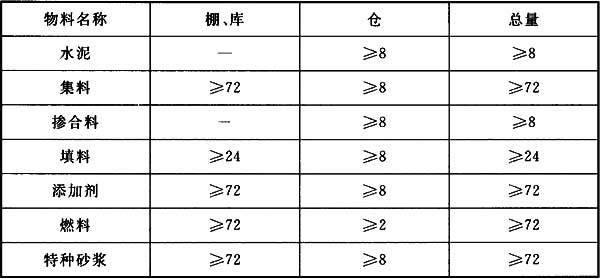

表B.0.2 特種干混砂漿生產線的物料儲存期
附錄C 結構設計中散料的物理特性參數
附錄C 結構設計中散料的物理特性參數

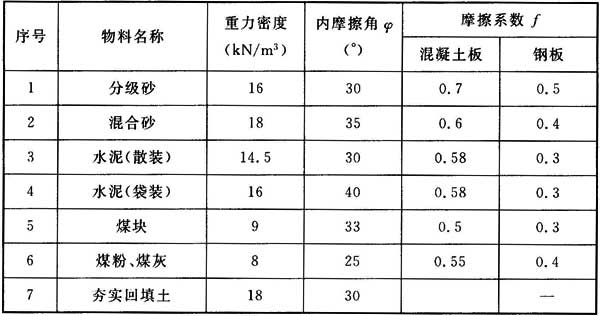

表C 結構設計中散料的物理特性參數表
