GB 51182-2016 火炸藥及其制品工廠建筑結構設計規范 （免費下載）
1 總 則
1.0.1 為貫徹執行《中華人民共和國安全生產法》，堅持“安全第一、預防為主、綜合治理”的方針，采用技術手段，減小生產安全事故的破壞影響，保障人民群眾生命和財產安全，促進經濟建設發展，在火炸藥及其制品工廠建筑及結構設計中做到安全、適用、經濟，保證質量，制定本規范。
1.0.2 本規范適用于新建、改建、擴建的火炸藥及其制品工廠建筑及結構設計。
1.0.3 火炸藥及其制品工廠建筑及結構設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 火炸藥及其制品 explosive propellant and products
指火藥、炸藥、彈藥、引信及火工品。
2.0.2 危險品 hazardous articles
研究、生產與應用中具有燃燒、爆炸特性的原材料、半成品、在制品及成品等。
2.0.3 建筑物危險等級 hazard class of building
依據建筑物內研究、生產與應用中危險品的危險等級、工藝狀態及環境條件，確定發生爆炸或燃燒事故的概率、危害性質及程度，將建筑物分成不同的危險級別。
2.0.4 危險性建筑物 hazardous operating building
指進行危險品的制造、加工、處理、裝藥或裝配、貯存的建筑物，包括危險品生產廠房、危險品暫存庫、危險品倉庫、危險品覆土庫。
2.0.5 危險品生產廠房 production building of hazardous articles
進行火炸藥及其制品的制造、加工、處理、裝藥或裝配的建筑物。
2.0.6 輔助用室 auxiliary room
指在生產區建筑物內設置的生產協調室、調度室、值班室、浴室、更衣室、衛生間。
2.0.7 危險品暫存庫 hazardous articles temporary storage
指危險品生產區內的危險品暫存專用建筑物，包括原材料庫、組批庫、編批庫、轉手庫、待驗庫及中轉庫。
2.0.8 危險品倉庫 hazardous articles storage
指危險品總倉庫區內的危險品儲存專用建筑物。
2.0.9 嵌入式建筑物 embedded building
嵌入在防護屏障外側，三面墻外側及頂蓋上覆土、一面外露的建筑物。
2.0.10 抗爆間室 blast resistant chamber
具有承受本室內因發生爆炸而產生破壞作用的間室，對間室外的人員、設備以及危險品起到保護作用。
2.0.11 抗爆屏院 blast resistant yard
當抗爆間室內發生爆炸事故時，為阻止爆炸沖擊波或爆炸破片向四周擴散而在抗爆間室泄爆面外設置的屏障。
2.0.12 隔爆墻 dividing wall
用于阻止、減弱或延緩危險品爆炸傳播的隔墻。
2.0.13 輕質易碎屋蓋 light fragile roof
由輕質易碎材料構成，當建筑物內部發生事故時，不僅具有泄壓效能，且破碎成小塊，減輕對外部影響的屋蓋。
2.0.14 輕質泄壓屋蓋 light blow-out roof
由輕質材料構成，當建筑物內部發生事故時具有泄壓效能，使建筑物主體結構盡可能不遭受破壞的屋蓋。
2.0.15 耐火極限 fire resistance rating
在標準耐火試驗條件下，建筑構件、配件或結構從受到火的作用時起，至失去承載能力、完整性或隔熱性時止所用的時間，用h表示。
2.0.16 安全出口 emergency exit
供人員安全疏散用的出入口或直通室內外安全區域的出口。
2.0.17 防火墻 fire wall
防止火災蔓延至相鄰建筑物或相鄰水平一側且耐火極限不低于3.00h的不燃燒性墻體。
2.0.18 安全窗 safety window
除窗的作用外，尚能供危險生產間作業人員在發生爆炸燃燒事故時迅速疏散至室外的窗。
2.0.19 安全滑梯、滑桿 safety chute and slide pole
供危險生產間作業人員在發生事故時安全疏散用的滑梯、滑桿。
2.0.20 抗爆門 blast resistant door
設置于抗爆間室抗爆結構墻上，具有抵抗爆炸空氣沖擊波整體作用和破片穿透作用的門。
2.0.21 設計藥量 design quantity of explosives
折合成TNT當量的能同時爆炸的危險品藥量。
2.0.22 整體破壞 entirety damage
在爆炸荷載等作用下，使結構產生變形、裂縫或倒塌等的破壞。
2.0.23 局部破壞 local damage
在爆炸荷載作用下，爆心垂直投影點一定范圍內墻(板)產生的爆炸飛散、爆炸震塌破壞和爆炸破片的穿透破壞。
2.0.24 爆炸飛散 blast fall apart
裝藥在靠近墻(板)表面爆炸時，在爆炸荷載作用下爆心投影點一定范圍內鋼筋混凝土墻(板)迎爆面的混凝土被壓碎，并向四周飛散形成飛散漏斗坑的破壞現象。
2.0.25 爆炸震塌 blast peeling-off
在爆炸荷載作用下，在爆心投影點墻(板)內產生的應力波傳到墻(板)背爆面產生反射拉伸波，當拉應力大于墻(板)混凝土抗拉強度時，墻(板)背爆面崩塌成碎塊而掉落或飛出，形成震塌漏斗坑的破壞現象。
2.0.26 穿透破壞 penetration damage
具有外殼的裝藥爆炸或裝藥在設備內爆炸時，爆炸破片沖擊墻(板)，從墻(板)穿出的破壞現象。
2.0.27 延性比 ductility ratio
結構最大位移與結構彈性極限位移的比值。
3 基本規定
3.0.1 火炸藥及其制品工廠的建筑及結構設計，應符合下列規定：
1 危險性建筑物建筑及結構設計，應采取預防事故發生、減少事故中人員的傷亡及減輕對本建筑物和周圍建筑物的破壞影響的措施。
2 抗爆間室、爆炸試驗塔及嵌入式建筑除抗爆間室泄爆面外，在設計藥量爆炸荷載作用下，不應產生爆炸飛散、爆炸震塌和爆炸破片的穿透破壞。
3 爆炸試驗塔結構設計，應使其在設計藥量爆炸荷載作用后能正常使用，并應保障試驗人員及相鄰建筑物的安全。
3.0.2 危險性建筑物的危險等級可劃分為A、B、C、D四級。建筑物的危險等級應根據建筑物內研制、加工、試驗、拆分、銷毀和存放的危險品的危險等級、工藝狀態及環境條件，發生爆炸或燃燒事故的概率、危害性質及程度等因素由工藝專業確定。
3.0.3 危險品生產廠房、危險品暫存庫及危險品倉庫不應設置地下室及半地下室。
3.0.4 危險品生產廠房、危險品暫存庫及危險品倉庫，當有腐蝕性介質影響時，除應符合本規范要求外，尚應符合現行國家標準《工業建筑防腐蝕設計規范》GB 50046的有關規定。
3.0.5 危險品生產廠房、危險品暫存庫及危險品倉庫，當建設地區的抗震設防烈度為6度及以上時，可按建筑工程抗震設防分類標準中標準設防類(丙類)進行抗震設計。對特別重要的危險品生產廠房、危險品暫存庫及危險品倉庫，宜按重點設防類(乙類)進行抗震設計。
3.0.6 除抗爆間室、嵌入式建筑和采用輕質易碎墻體、屋蓋或輕質泄壓屋蓋以外的各級危險品生產廠房、危險品暫存庫及危險品倉庫的安全等級，宜為一級。
3.0.7 危險品生產廠房、危險品暫存庫及危險品倉庫采用抗爆間室時，應符合現行國家標準《抗爆間室結構設計規范》GB 50907的有關規定。
4 建筑布置
5 安全疏散
5.0.1 危險品生產廠房，除應符合本規范第5.0.2條規定的情況外，每個危險性工作間的安全出口的數目不應少于兩個。
5.0.2 危險品生產廠房及每個危險性工作間的建筑面積不大于65m2，且同一時間的生產人數不超過3人時，可設置一個安全出口。
5.0.3 危險品暫存庫及危險品倉庫，除應符合本規范第5.0.4條規定的情況外，安全出口的數目不應少于兩個。
5.0.4 危險品暫存庫及危險品倉庫的建筑面積不大于220m2時，可設一個安全出口。
5.0.5 人員疏散應直接到達安全出口，不應經過其他危險性工作間。
5.0.6 危險品生產廠房或生產間內最遠工作點至最近安全出口的疏散距離，應符合下列規定：
1 A級、B級、C級危險性建筑物不應超過15m，當中間有走廊兩邊布置工作間或內部布置連續作業流水線時，不應超過20m；
2 D級危險性建筑物不應超過20m。
5.0.7 危險品暫存庫及危險品倉庫內任意一點至安全出口的疏散距離不應超過30m，危險品覆土庫的疏散距離不應超過45m。
5.0.8 危險品運輸廊道應設置安全出口，其間距不宜大于30m。
5.0.9 危險性建筑物安全疏散出口處需設置門斗時，應采用外門斗，門斗的內門和外門中心應在同一直線上。門的開啟方向應與疏散用門一致。
5.0.10 危險性工作間到達安全出口較困難的操作崗位附近，首層應設置安全窗，二層應設置安全滑梯、滑桿或其他疏散設施。當廠房外設有防護屏障時，應在二層設置直通防護屏障的過橋。
5.0.11 安全窗，安全滑梯、滑桿不應計入安全出口的數目內。當工藝工序布置確有困難時，安全窗、安全滑梯可作為輔助安全出口。
6 建筑構造及室內裝修
7 結構選型
8 結構計算
9 結構構造
10 特種建(構)筑物
附錄A 結構構件動力系數KD計算
A.0.1 結構構件動力系數Kd可按下列要求計算：
1 當爆炸動荷載的波形簡化為無升壓時間的三角形時，可根據結構構件自振圓頻率w、動荷載等效作用時間t0及允許延性比[μ]按下式計算：
式中：w——等效單自由度體系自振圓頻率(1／s)；
[μ]——結構或構件的允許延性比，嵌入式建筑取1～5，爆炸試驗塔取1。
2 當爆炸動荷載的波形簡化為有升壓時間的三角形時，可根據結構構件自振圓頻率w、動荷載升壓時間tr、動荷載等效作用時間td及允許延性比[μ]按下式計算：
式中：ε——?jiǎng)雍奢d升壓時間對結構動力響應的影響系數，按表A.0.1確定；
Kd——無升壓時間的三角形動荷載作用下結構構件的動力系數，應按公式(A.0.1-1)計算確定，此時式中的t0改用td。

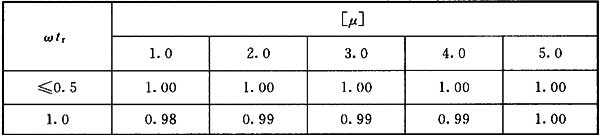

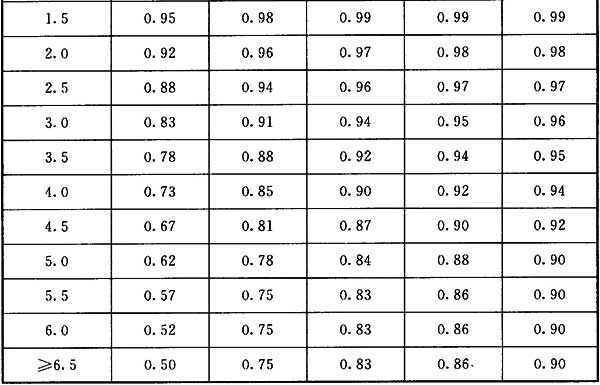

表A.0.1 動荷載升壓時間對結構動力響應的影響系數ε
