CJ/T 120-2008 給水涂塑復合鋼管 [廢止版]（免費下載）
1 范圍
1 范圍
本標準規定了給水涂塑復合鋼管(以下簡稱涂塑鋼管)的范圍、產品分類和標記、材料、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于公稱尺寸不大于DN1200輸送飲用水的涂塑鋼管，對于公稱尺寸大于DN1200或輸送其他介質流體的涂塑鋼管可參照本標準執行。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方面研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB／T 1033 塑料密度和相對密度試驗方法
GB／T 1040 塑料拉伸性能試驗方法
GB／T 1633 熱塑性塑料(維卡)軟化溫度(VST)的測定
GB／T 1732 漆膜耐沖擊測定法
GB／T 2914 塑料氯乙烯均聚和共聚樹脂 揮發物(包括水)的測定
GB／T 3091 低壓流體輸送用焊接鋼管
GB／T 6554 電氣絕緣用樹脂基反應復合物 第2部分：試驗方法 電氣用涂敷粉末方法
GB／T 6742 色漆和清漆 彎曲試驗(圓柱軸)
GB／T 8163 輸送流體用無縫鋼管
GB／T 9119 平面、突面板式平焊鋼制管法蘭
GB／T 9124 鋼制管法蘭 技術條件
GB／T 17219 生活飲用水輸配水設備及防護性材料的安全性評價標準
CJ／T 156 溝槽式管接頭
SY／T 5037 低壓流體輸送管道用螺旋縫埋弧焊鋼管
3 術語和定義
3.1
基管
在進行塑料粉末涂塑之前的鋼管。
3.2
涂塑鋼管
涂塑鋼管是以鋼管為基管，以塑料粉末為涂層材料，在其內表面熔融涂敷上一層塑料層、在其外表面熔融涂敷上一層塑料層或其他材料防腐層的鋼塑復合產品。
4 產品分類和標記
4.1 分類
涂塑鋼管根據內涂層材料的不同分為聚乙烯涂層鋼管和環氧樹脂涂層鋼管。
4.2 標記

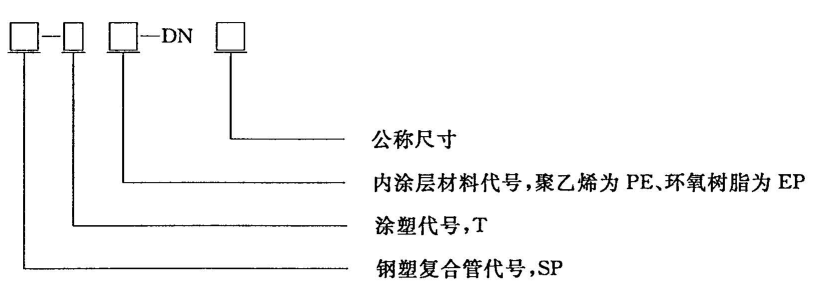

產品標記由涂塑復合鋼管代號、內涂層材料代號和公稱尺寸組成。
4.3 標記示例
SP-TEP-DN200
表示公稱尺寸為DN200的環氧樹脂涂層鋼管。
5 材料
5.1 基管
a) 基管為直縫焊接鋼管的應符合GB／T 3091對基管的要求；
b) 基管為螺旋縫埋弧焊鋼管的應符合SY／T 5037對基管的要求；
c) 基管為無縫鋼管的應符合GB／T 8163對基管的要求。
d) 基管為其他鋼管的應符合國家、行業標準對基管的要求。
5.2 法蘭
a) 基管焊有法蘭的鋼制管法蘭尺寸應符合GB／T 9119或其他相應標準的要求；
b) 鋼制管法蘭材質應符合GB／T 9124標準的要求。
6 要求
7 試驗方法
7.1 外觀
涂塑鋼管的外觀可用目測和手感進行檢驗。
7.2 尺寸
涂塑鋼管的涂層厚度用電磁測厚儀測量，在管子的兩端測量圓周上直交的任意四點。
涂塑鋼管的長度用鋼卷尺測量。
7.3 針孔試驗
用電火花檢測儀，對提供試驗管的整個內表面進行檢查，檢測有無電火花產生。檢查時所用的電壓應符合表5的要求。

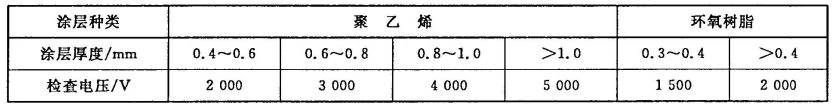

表5 針孔試驗所用電壓值
7.5 彎曲試驗
從測試的涂塑鋼管任意位置切取長約1200mm的試樣，在常溫下以基管外徑的8倍，在彎管機上進行彎曲，彎曲時不帶填充物。對聚乙烯涂層彎曲角度為90°，對環氧樹脂涂層彎曲角度為30°，彎曲時焊縫位于彎曲主面的外側面。試驗后，從彎曲圓弧軸線的中部將試件剖開，檢查內涂層有無剝離和裂紋出現。
7.6 壓扁試驗

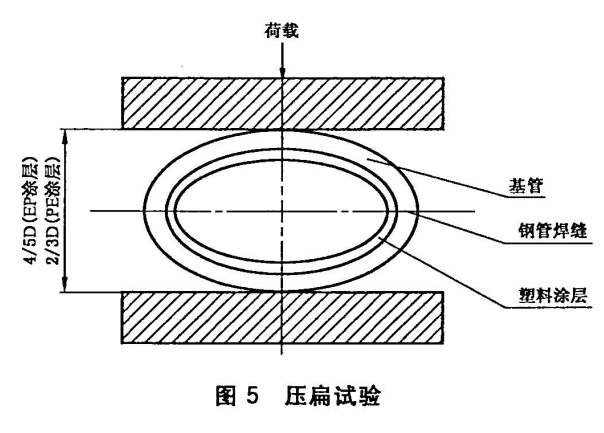

從測試的涂塑鋼管任意位置切取長約50mm的試樣，在常溫下如圖5置于兩平板之間，在拉力試驗機上漸漸壓縮。對聚乙烯涂層，兩平板間距離控制為試樣外徑的2／3；對環氧樹脂涂層，兩平板間距離控制為試樣外徑的4／5，壓扁時涂塑鋼管焊縫與壓縮方向垂直。壓扁后，觀察內涂層有無裂紋和剝離出現。
7.7 沖擊試驗

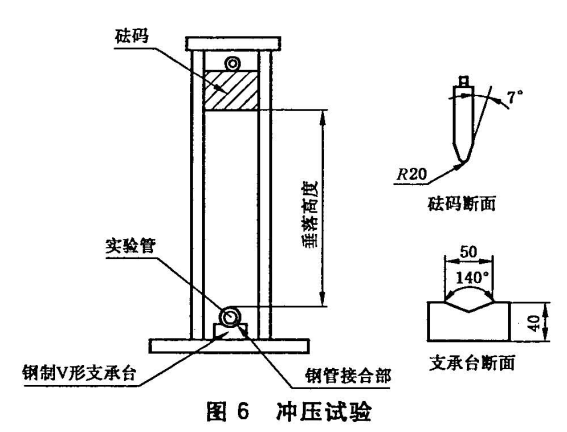

從檢測的涂塑鋼管任意位置切取長約100mm試樣，在常溫下如圖6所示按表6規定進行沖擊試驗，此時焊縫應安置在與沖擊面相反的方向。試驗后，檢查內涂層有無裂紋和剝離出現。

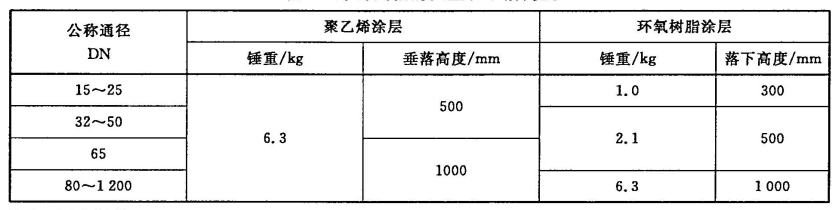

表6 沖擊試驗的錘重和下落高度
7.8 衛生性能
按GB／T 17219規定的試驗方法執行。
7.9 熱鍍鋅層性能
按GB／T 3091規定的試驗方法執行。
7.10 外表面塑料涂層性能
外表面塑料涂層的試驗按照7.1～7.4規定的方法進行。
8 檢驗規則
9 標志、包裝、運輸和貯存
9.1 標志
檢驗合格的涂塑鋼管，外壁應噴上產品標志、生產企業名稱、基管規格、壁厚和基管執行的標準號等。
9.2 包裝
直管的涂塑鋼管采用六角打捆包裝，打捆前管子兩端應戴上塑料帽。每捆產品應有兩個合格證，合格證上應有以下內容：產品名稱、規格、數量、標準編號、生產日期、檢驗標記、生產廠名稱、地址和電話。DN≥300的涂塑鋼管不進行打捆，對外塑料涂層應包裝上保護層。焊有法蘭的涂塑鋼管兩端應戴上保護套。
9.3 運輸
涂塑鋼管運輸裝車時要有防止外涂層劃傷的措施，運輸中不應拋摔和劇烈撞擊，裝卸時應使用尼龍帶吊裝。
9.4 貯存
涂塑鋼管應平直存放于室內，距離熱源不應小于1m。露天存放時須用遮雨篷遮蓋，不應長期存放在室外陽光直射和嚴寒的場所。涂塑鋼管貯存過程中的環境溫度為－30℃～45℃。有外塑料涂層的涂塑鋼管堆放時，底部應采用兩道支墊墊起，支墊寬度為100mm。涂塑鋼管離地面不應少于100mm，支墊與涂塑鋼管及涂塑鋼管之間應墊上柔性隔離物。堆放的層數應符合表8的要求。

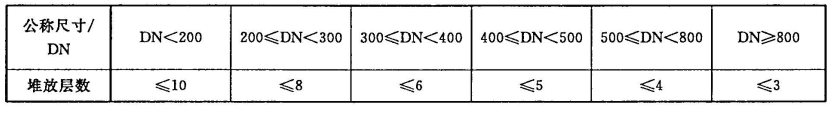

表8 涂塑鋼管允許堆放層數
附錄 A （規范性目錄）環氧樹脂涂層的附著力測定
A.2 試件
從需要測試的管件上切取100mm長管段，并將其從軸線方向一分為二，對大于DN150的涂塑鋼管可用其檢查試板作試件。
