GB/T 31894-2015 靜音管網疊壓給水設備 （免費下載）
前言
前言
本標準按照GB/T1.1-2009給出的規則起草。
本標準由住房和城鄉建設部標準定額研究所提出。
本標準由全國城鎮給水排水標準化技術委員會(SAClTC434)歸口。
本標準負責起草單位：無錫康宇水處理設備有限公司。
本標準參加起草單位：寧波市自來水總公司、遵義市供排水公司、中國建筑金屬結構協會。
本標準主要起草人：蔣介中、盧漢清、王奇、劉建、劉宇飛、王習智、蔣高渝、吳雪峰、朱曉鵬、曹彬。
引言
本文件的發布機構提請注意，聲明符合本文件時，可能涉及到第7章與“逆流補償式靜音管網疊壓”等相關的專利的使用。
本文件的發布機構對于該專利的真實性、有效性和范圍無任何立場。該專利持有人已向本文件的發布機構保證，他同意在公平、合理、無歧視基礎上，免費許可任何組織或者個人在實施該國家標準時實施專利。該專利持有人的聲明已在本文件發布機構備案。相關信息可通過以下聯系方式獲得：
專利權人：無錫康宇水處理設備有限公司
地址：江蘇省宜興市官林鎮工業集中區A區（新官東路89號）
聯系人：蔣介中
郵政編碼：214251
電子郵件：kangyuwater@kangyuwater． C om
電話：0510-87895678
傳真：0510-87895688請
注意除了上述專利外，本文件的某些內容仍可能涉及專利。本文件的發布機構不承擔識別這些專利的責任。
1 范圍
1 范圍
標準規定了靜音管網疊壓給水設備的術語和定義、組成、分類和型號標記、環境和工作條件、材料、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于民用與工業建筑中生活或生產給水系統采用管中泵的靜音本管網疊壓給水設備的設計、制造和檢驗。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB150.1壓力容器第1部分：通用要求
GB150.2壓力容器第2部分：材料
GB150.3壓力容器第3部分：設計
GB150.4壓力容器第4部分：制造、檢驗和驗收
GB/T191包裝儲運圖示標志
GB/T2423.1電工電子產品環境試驗第2部分：試驗方法試驗A：低溫GB/T2423.2電工電子產品環境試驗第2部分：試驗方法試驗B：高溫GB/T2423.3電工電子產品環境試驗第2部分：試驗方法試驗Cab：恒定濕熱試驗
GB/T2816井用潛水泵
GB/T2818井用潛水異步電動機
GB/T3047.1高度進制為20mm的面板、架和柜的基本尺寸 系 列GB/T3482電子設備雷擊試驗方法
GB/T3797-2005電氣控制設備
GB4208外殼防護等級(IP代碼)
GB/T9119板式平焊鋼制管法蘭
GB/T9123鋼制管法蘭蓋
GB9969工業產品使用說明書總則
GB/T12238法蘭和對夾連接彈性密封蝶閥
GB/T12771流體輸送用不銹鋼焊接鋼管
GB/T13306標牌
GB/T13384機電產品包裝通用技術條件
GB/T17219生活飲用水輸配水設備及防護材料的安全性評價標準GB/T20878不銹鋼和耐熱鋼牌號及化學成分
GB/T25198壓力容器封頭
GB50015建筑給水排水設計規范
GB50236現場設備、工業管道焊接工程施工規范
GB50242建筑給水排水及采暖工程施工質量驗收規范
CJ/T160雙止回閥倒流防止器
CJ/T208可曲撓橡膠接頭
CJ/T352微機控制變頻調速給水設備
JB/T4712.1容器支座第1部分：鞍式支座
JB/T8098-1999泵的噪音測量與評價方法
JB/T8937對夾式止回閥
NB/T47041塔式容器
YB/T5092焊接用不銹鋼絲
3 術語和定義
3.1 靜音管網疊壓給水設備water supply equipment of low voice additive pipe pressure與供水管網直接連接串聯加壓供水，有效利用供水管網壓力，能自動補償管網差額流量和穩定壓力，并采用管中泵以降低水泵運行噪聲和振動，確保對供水管網不產生負壓且能保證供水水壓滿足末端用戶所需壓力值的供水裝置。
3.2 穩流補償罐steady flow compensator
連接在供水管網與屏蔽式穩流套管進水口之間，用于穩定用戶管道壓力，既能對供水管網的水量做差量補償，又能對用戶管網做穩流調節的分高、低壓腔式的密閉容器。
注：改寫GB/T26003-2010，定義3.2。
3.3 真空抑制器vacuum suppressor
安裝在穩流補償罐上，通過信號檢測系統、微機處理系統和數顯系統自動完成真空的檢測、處理、控制、執行、數顯反饋等功能，抑制設備進水口產生負壓的裝置。[GB/T26003-2010，定義3.3]
3.4 逆流補償器adverse current compensator
能對穩流補償罐高壓腔進行高壓水能量的儲存，又能對低壓腔進行水量補償?shù)难b置。
3.5 屏蔽式穩流套管enclosed steady-flow pipe
用于安裝井用潛水泵的不銹鋼套管，屏蔽水泵運行時產生的噪聲。注；潛水泵臥式或立式安裝于其內部。
4 組成、分類和型號標記
4.1 組成
靜音管網疊壓給水設備（以下簡稱設備）主要由穩流補償罐、真空抑制器、逆流補償器、氣壓罐、屏蔽式穩流套管、增壓管中泵、壓力檢測系統、進出水總管、變頻控制柜等組成，根據設計需要可配小泵。設備組成參見附錄A。
4.2 分類
設備按結構形式分為：
a)臥式(W)；
b)立式(L)。

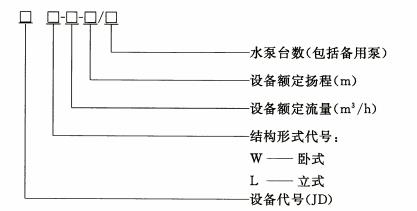

4.3 型號標記
型號標記示例：
示例1：
設備額定流量為30m3/h，設備額定揚程為50m，配置3臺水泵的臥式給水設備型號表示為：
JDW-30-50/3
示例2：
設備額定流量為30m3/h，設備額定揚程為90m，配置3臺水泵的臥式給水設備型號表示為：
JDW-30-90/3
5 環境和工作條件
5 環境和工作條件
設備在下列環境條件下應能連續可靠地工作：
a)工作環境溫度：5℃～40℃；
b)空氣相對濕度：<90%(20℃)；
c)電源：三相五線制，電壓：(380±38)V，頻率：（50±2）Hz;
d)設備安裝地點應無導電或爆炸性塵埃、無腐蝕金屬或破壞絕緣的氣體或蒸汽及其他介質；
e)海拔高度：≤1000m。
6 材料
6.1設備的穩流補償罐、真空抑制器、氣壓罐、逆流補償器、屏蔽式穩流套管、倒流防止器、過濾器、管道、法蘭以及閥門的閥芯等部件應采用不銹鋼材質，其化學成分不低于GB/T20878中奧氏體不銹鋼06Cr19Nilo(S30408)的要求。
6.2并用潛水泵（除軸承、密封環）的材質不低于GB/T20878中奧氏體不銹鋼06Cr19Niio(S30408)的要求。
6.3設備所用螺栓、墊圈及螺母應與被緊固件材質相同，密封墊應采用橡膠密封墊，可曲撓橡膠接頭材質應符合CJ/T208的要求。
7 要求
7.5 氣壓罐
氣壓罐應符合以下要求：
a)技術要求：氣壓罐的設計壓力不應低于設備的設計工作壓力，承壓等級分為：0.6MPa、1.0MPa和1.6MPa;
b)氣壓罐的水容積應大于等于調節容積；
c)應具有充氣口，并能顯示氣壓罐實際壓力；
d)氣壓罐的設計、制造、檢驗等應符合GB150.1、GB150.2、GB150.3和GB150.4的要求；
e)用于生活飲用水的設備宜配置隔膜式氣壓罐。
7.6 逆流補償器
逆流補償器應符合以下要求：
a)逆流補償器應與穩流補償罐配套選用；
b)逆流補償器在穩流補償罐對用戶管道起穩流作用和對低壓腔進行水量差量補償時，應能及時開啟或關閉；
c)逆流補償器承壓不低于設備設計工作壓力的1.5倍。
8 試驗方法
8.1 外觀檢驗
在正常自然光線下，目測設備外觀。
8.3 穩流補償罐檢驗
穩流補償罐按以下要求進行檢驗：
a)對照設計圖樣，檢查穩流補償罐的設計壓力及結構尺寸等；
b)用目測檢查穩流補償罐的外觀。
8.4 真空抑制器檢驗
真空抑制器按以下要求進行檢驗：
a)對照設計圖樣，檢查真空抑制器的配套規格；
b)連接真空抑制器與控制柜線路，試驗真空抑制器與控制柜的信號傳輸情況。
8.5 氣壓罐檢驗
對照設計圖樣，檢查氣壓罐的配套規格。
8.6 逆流補償器檢驗
對照設計圖樣，檢查逆流補償器的規格、外觀。
8.7 屏蔽式穩流套管檢驗
對照設計圖樣，檢查屏蔽式穩流套管的規格、外觀。
8.8 水泵機組檢驗
水泵機組按以下要求進行檢驗：
a)檢查水泵合格證、相關質量文件或檢驗報告；
b)檢查水泵機組的選用、設置及性能。
9 檢驗規則
9.1 檢驗分類
設備檢驗可分為出廠檢驗和型式檢驗。
10 標志、包裝、運輸和貯存
10.3 運輸
產品在運輸過程中，不應有劇烈振動、撞擊和倒放。產品在裝卸及運輸過程中不應倒置或橫放，并注意輕裝輕卸。
10.4 貯存
產品應存放在干燥、通風良好且無腐蝕性介質和遠離磁場的場合。當露天存放時，應有防雨、防曬、防潮等措施。
附錄A 設備的組成
附錄A（資料性附錄）設備的組成

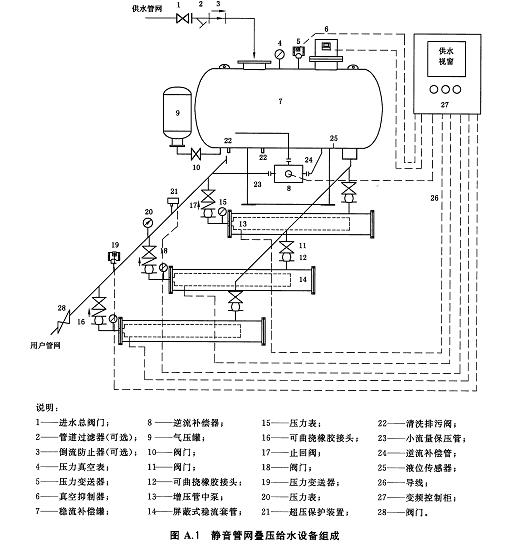

設備的組成如圖A.1所示。

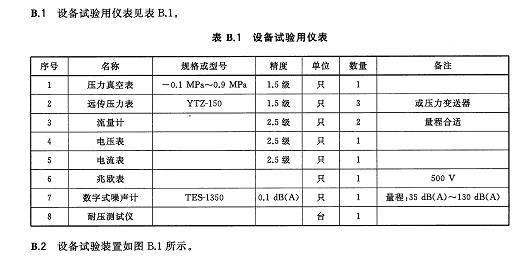

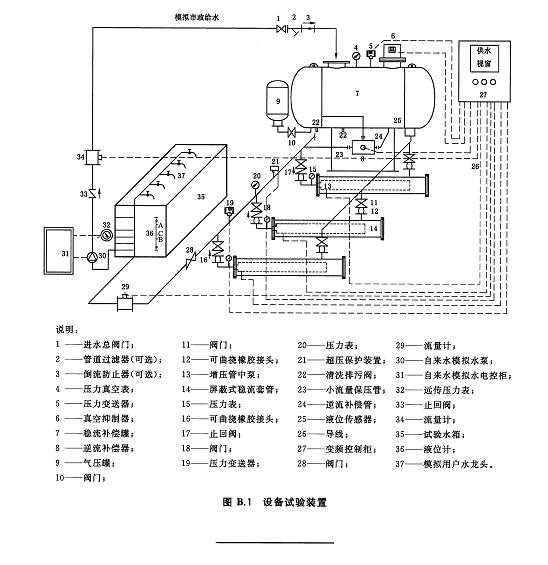

附錄B 設備試驗用儀表及試驗裝置
附錄B（資料性附錄）設備試驗用儀表及試驗裝置
