GB 50018-2002 冷彎薄壁型鋼結構技術規范 （完整版）
1 總 則
1.0.1 為使冷彎薄壁型鋼結構的設計和施工貫徹執行國家的技術經濟政策，做到技術先進、經濟合理、安全適用、確保質量，特制定本規范。
1.0.2 本規范適用于建筑工程的冷彎薄壁型鋼結構的設計與施工。
1.0.3 本規范未考慮直接承受動力荷載的承重結構和受有強烈侵蝕作用的冷彎薄壁型鋼結構的特殊要求。
1.0.4 本規范的設計原則是根據現行國家標準《建筑結構可靠度設計統一標準》GB 50068制定的。
1.0.5 設計冷彎薄壁型鋼結構時，應結合工程實際，合理選用材料、結構方案和構造措施，保證結構在運輸、安裝和使用過程中滿足強度、穩定性和剛度要求，符合防火、防腐要求。
1.0.6 冷彎薄壁型鋼結構的設計和施工，除應符合本規范外，尚應符合現行有關國家標準的規定。
2 術語、符號
3 材料
3.0.1 用于承重結構的冷彎薄壁型鋼的帶鋼或鋼板，應采用符合現行國家標準《碳素結構鋼》GB／T 700規定的Q235鋼和《低合金高強度結構鋼》GB／T 1591規定的Q345鋼。當有可靠根據時，可采用其他牌號的鋼材，但應符合相應有關國家標準的要求。
3.0.2 用于承重結構的冷彎薄壁型鋼的帶鋼或鋼板，應具有抗拉強度、伸長率、屈服強度、冷彎試驗和硫、磷含量的合格保證；對焊接結構尚應具有碳含量的合格保證。
3.0.3 在技術經濟合理的情況下，可在同一構件中采用不同牌號的鋼材。
3.0.4 焊接采用的材料應符合下列要求：
1 手工焊接用的焊條，應符合現行國家標準《碳鋼焊條》GB／T 5117或《低合金鋼焊條》GB／T 5118的規定。選擇的焊條型號應與主體金屬力學性能相適應。
2 自動焊接或半自動焊接用的焊絲，應符合現行國家標準《熔化焊用鋼絲》GB／T 14957的規定。選擇的焊絲和焊劑應與主體金屬相適應。
3 二氧化碳?xì)怏w保護焊接用的焊絲，應符合現行國家標準《氣體保護電弧焊用碳鋼、低合金鋼焊絲》GB／T 8110的規定。
4 當Q235鋼和Q345鋼相焊接時，宜采用與Q235鋼相適應的焊條或焊絲。
3.0.5 連接件（連接材料）應符合下列要求：
1 普通螺栓應符合現行國家標準《六角頭螺栓C級》GB／T 5780的規定，其機械性能應符合現行國家標準《緊固件機械性能、螺栓、螺釘和螺柱》GB／T 3089.1的規定。
2 高強度螺栓應符合現行國家標準《鋼結構用高強度大六角頭螺栓、大六角螺母、墊圈與技術條件》GB／T 1228～1231或《鋼結構用扭剪型高強度螺栓連接副》GB／T 3632～3633的規定。
3 連接薄鋼板或其他金屬板采用的自攻螺釘應符合現行國家標準《自鉆自攻螺釘》GB／T 15856.1～4、GB／T 3098.11或《自攻螺栓》GB／T 5282～5285的規定。
3.0.6 在冷彎薄壁型鋼結構設計圖紙和材料訂貨文件中，應注明所采用的鋼材的牌號和質量等級、供賃條件等以及連接材料的型號（或鋼材的牌號）。必要時尚應注明對鋼材所要求的機械性能和化學成分的附加保證項目。
4 基本設計規定
5 構件的計算
6 連接的計算與構造
7 壓型鋼板
8 檁條與墻梁
9 屋架
10 剛架
11 制作、安裝和防腐蝕
附錄A 計算系數
附錄B 截面特性
附錄C 考慮冷彎效應的強度設計值的計算方法
C.0.1 考慮冷彎效應的強度設計值f＇可按下式計算：
式中 η——成型方式系數，對于冷彎高頻焊（圓變）方、矩形管，取η＝1.7；對于圓管和其他方式成型的方、矩形管及開口型鋼，取η＝1.0；
γ——鋼材的抗拉強度與屈服強度的比值，對于Q235鋼可取γ＝1.58，對于Q345鋼可取γ＝1.48；
n——型鋼截面所含棱角數目；
θ——型鋼截面上第i個棱角所對應的圓周角（如圖C.0.1所示），以弧度為單位；
l——型鋼截面中心線的長度，可取型鋼截面積與其厚度的比值。

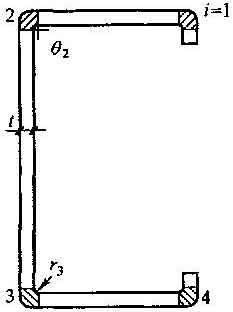

圖C.0.1 冷彎薄壁型鋼截面示意圖
型鋼截面中心線的長度l，亦可按下式計算：
式中 l＇——型鋼平板部分寬度之和；
ri——型鋼截面上第i個棱角內表面的彎曲半徑；
t——型鋼厚度。
附錄D 侵蝕作用分類和防腐涂料底、面漆配套及維護年限
D.0.1 外界條件對冷彎薄壁型鋼結構的侵蝕作用分類可按表D.0.1采用。
表D.0.1 外界條件對冷彎薄壁型鋼結構的侵蝕作用分類
D.0.2 常用防腐涂料底、面漆配套及維護年限可按表D.0.2采用。
表D.0.2 常用防腐涂料底、面漆配套及維護年限
