GB 50113-2005 滑動模板工程技術規范 （完整版）
1 總 則
1.0.1 為使采用滑動模板(以下簡稱滑模)施工的混凝土結構工程符合技術先進、經濟合理、安全適用、確保質量的要求，制定本規范。
1.0.2 本規范適用于采用滑模工藝建造的混凝土結構工程的設計與施工。包括：筒體結構、框架結構、墻板結構以及有關特種滑模工程。
1.0.3 采用滑模施工的工程施工與設計應密切配合，使工程設計既滿足建筑結構的功能要求又能體現滑模施工的特點。
1.0.4 在冬期或酷暑施工的滑模工程，應根據滑模施工特點制定專門的技術措施。
1.0.5 滑模施工的安全、勞動保護等必須遵守國家現行有關標準的規定。
1.0.6 采用滑模施工的工程設計和施工除應按本規范的規定執行外，還應符合國家現行有關標準的規定。
2 術語和符號
2.2 主要符號
A——模板與混凝土的接觸面積；
F——模板與混凝土的粘結力；
H——模板高度；
Ka——?jiǎng)雍奢d系數；
K——安全系數；
L——支承桿長度；
N——總垂直荷載；
P0——單個千斤頂或支承桿的允許承載能力；
P——單根支承桿承受的垂直荷載；
Q——料罐總重；
R——模板的牽引力；
T——在作業班的平均氣溫條件下，混凝土強度達到嵌固強度所需的時間；
Va——?jiǎng)x車時的制動減速度；
V——模板滑升速度；
W——?jiǎng)x車時產生的荷載標準值；
a——混凝土澆灌后其表面到模板上口的距離；
g——重力加速度；
h0——每個混凝土澆灌層厚度；
n——所需千斤頂和支承桿的最小數量；
t——混凝土從澆灌到位至達到出模強度所需的時間。
3 滑模施工工程的設計
4 滑模施工的準備
4.0.1 滑模施工的準備工作應遵循以下原則：技術保障措施周全；現場用料充足；施工設備可靠；人員職責明確；施工組織嚴密高效。
4.0.2 滑模施工應根據工程結構特點及滑模工藝的要求對設計進行全面細化，提出對工程設計的局部修改意見，確定不宜滑模施工部位的處理方法以及劃分滑模作業的區段等。
4.0.3 滑模施工必須根據工程結構的特點及現場的施工條件編制滑模施工組織設計，并應包括下列主要內容：
1 施工總平面布置(包含操作平臺平面布置)；
2 滑模施工技術設計；
3 施工程序和施工進度計劃(包含針對季節性氣象條件的安排)；
4 施工安全技術、質量保證措施；
5 現場施工管理機構、勞動組織及人員培訓；
6 材料、半成品、預埋件、機具和設備等供應保障計劃；
7 特殊部位滑模施工方案。
4.0.4 施工總平面布置應符合下列要求：
1 應滿足施工工藝要求，減少施工用地和縮短地面水平運輸距離。
2 在施工建筑物的周圍應設立危險警戒區。警戒線至建筑物邊緣的距離不應小于高度的1／10，且不應小于10m。對于煙囪類變截面結構，警戒線距離應增大至其高度的1／5，且不小于25m。不能滿足要求時，應采取安全防護措施。
3 臨時建筑物及材料堆放場地等均應設在警戒區以外，當需要在警戒區內堆放材料時，必須采取安全防護措施。通過警戒區的人行道或運輸通道，均應搭設安全防護棚。
4 材料堆放場地應靠近垂直運輸機械，堆放數量應滿足施工速度的需要。
5 根據現場施工條件確定混凝土供應方式，當設置自備攪拌站時，宜靠近施工地點，其供應量必須滿足混凝土連續澆灌的需要。
6 現場運輸、布料設備的數量必須滿足滑升速度的需要。
7 供水、供電必須滿足滑模連續施工的要求。施工工期較長，且有斷電可能時，應有雙路供電或自備電源。操作平臺的供水系統，當水壓不夠時，應設加壓水泵。
8 確保測量施工工程垂直度和標高的觀測站、點不遭損壞，不受振動干擾。
4.0.5 滑模施工技術設計應包括下列主要內容：
1 滑模裝置的設計；
2 確定垂宜與水平運輸方式及能力，選配相適應的運輸設備；
3 進行混凝土配合比設計，確定澆灌順序、澆灌速度、入模時限，混凝土的供應能力應滿足單位時間所需混凝土量的1.3～1.5倍；
4 確定施工精度的控制方案，選配觀測儀器及設置可靠的觀測點；
5 制定初滑程序、滑升制度、滑升速度和停滑措施；
6 制定滑模施工過程中結構物和施工操作平臺穩定及糾偏、糾扭等技術措施；
7 制定滑模裝置的組裝與拆除方案及有關安全技術措施；
8 制定施工工程某些特殊部位的處理方法和安全措施，以及特殊氣候(低溫、雷雨、大風、高溫等)條件下施工的技術措施；
9 繪制所有預留孔洞及預埋件在結構物上的位置和標高的展開圖；
10 確定滑模平臺與地面管理點、混凝土等材料供應點及垂直運輸設備操縱室之間的通訊聯絡方式和設備，并應有多重系統保障；
11 制定滑模設備在正常使用條件下的更換、保養與檢驗制度；
12 煙囪、水塔、豎井等滑模施工，采用柔性滑道、罐籠及其他設備器材、人員上下時，應按現行相關標準做詳細的安全及防墜落設計。
5 滑模裝置的設計與制作
6 滑模施工
7 特種滑模施工
8 質量檢查及工程驗收
附錄A 設計滑模裝置時荷載標準值
A.0.1 操作平臺上的施工荷載標準值。
施工人員、工具和備用材料：
設計平臺鋪板及檁條時，為2.5kN／m2；
設計平臺桁架時，為2.0kN／m2；
設計圍圈及提升架時，為1.5kN／m2；
計算支承桿數量時，為1.5kN／m2。
平臺上臨時集中存放材料，放置手推車、吊罐、液壓操作臺，電、氣焊設備，隨升井架等特殊設備時，應按實際重量計算。
吊腳手架的施工荷載標準值(包括自重和有效荷載)按實際重量計算，且不得小于2.0kN／m2。
A.0.2 振搗混凝土?xí)r的側壓力標準值。對于澆灌高度為80cm左右的側壓力分布見圖A.0.2，其側壓力合力取5.0～6.0kN／m，合力的作用點約在2／5Hp處。
圖A.0.2 混凝土側壓力分布
注：Hp為混凝土與模板接觸的高度。
A.0.3 模板與混凝土的摩阻力標準值。鋼模板為1.5～3.0kN／m2；當采用滑框倒模法施工時，模板與滑軌間的摩阻力標準值按模板面積計取1.0～1.5kN／m2。
A.0.4 傾倒混凝土?xí)r模板承受的沖擊力。用溜槽、串筒或0.2m3的運輸工具向模板內傾倒混凝土?xí)r，作用于模板側面的水平集中荷載標準值為2.0kN。
A.0.5 當采用料斗向平臺上直接卸混凝土?xí)r，混凝土對平臺卸料點產生的集中荷載按實際情況確定，且不應低于按式(A.0.5)計算的標準值Wk(kN)：
式中 γ——混凝土的重力密度(kN／m3)；
hm——料斗內混凝土上表面至料斗口的最大高度；
h——卸料時料斗口至平臺卸料點的最大高度；
A1——卸料口的面積(m2)；
B——卸料口下方可能堆存的最大混凝土量(m3)。
A.0.6 隨升起重設備剎車制動力標準值可按式(A.0.6)計算：
式中 W——?jiǎng)x車時產生的荷載標準值(N)；
Va——?jiǎng)x車時的制動減速度(m／s2)；
g——重力加速度(9.8m／s2)；
Q——料罐總重(N)；
Kd——?jiǎng)雍奢d系數。
式中Va值與安全卡的制動靈敏度有關，其數值應根據不同的傳力零件和支承結構對象按經驗確定，為簡化計算因剎車制動而對滑模操作平臺產生的附加荷載，Kd值可取1.1～2.0。
A.0.7 風荷載按現行國家標準《建筑結構荷載規范》GB 50009的規定采用，模板及其支架的抗傾倒系數不應小于1.15。
A.0.8 可變荷載的分項系數取1.4。
附錄B 支承桿允許承載能力確定方法
B.0.1 當采用
25圓鋼支承桿，模板處于正?；隣顟B(tài)時，即從模板上口以下，最多只有一個澆灌層高度尚未澆灌混凝土的條件下，支承桿的允許承載力按式(B.0.1)計算：
式中 P0——支承桿的允許承載力(kN)；
α——工作條件系數，取0.7～1.0，視施工操作水平、滑模平臺結構情況確定。一般整體式剛性平臺取0.7，分割式平臺取0.8；
E——支承桿彈性模量(kN／cm2)；
J——支承桿截面慣性距(cm4)；
K——安全系數，取值不應小于2.0；
L0——支承桿脫空長度，從混凝土上表面至千斤頂下卡頭距離。
B.0.2 當采用
48×3.5鋼管支承桿時，支承桿的允許承載力按式(B.0.2)計算：
式中 L——支承桿長度。當支承桿在結構體內時，L取千斤頂下卡頭到澆筑混凝土上表面的距離；當支承桿在結構體外時，L取千斤頂下卡頭到模板下口第一個橫向支撐扣件節點的距離。
附錄C 用貫入阻力測量混凝土凝固的試驗方法
C.0.1 貫入阻力試驗是在篩出混凝土拌合物中粗骨料的砂漿中進行。以一根測桿在10±2s的時間內垂直插入砂漿中25±2mm深度時，測桿端部單位面積上所需力——貫入阻力的大小來判定混凝土凝固的狀態。
C.0.2 試驗儀器與工具應符合下列要求：
1 貫入阻力儀：加荷裝置的指示精度為5N，最大荷載測量值不小于1kN。測桿的承壓面積有100、50、20mm2等三種。每根測桿在距貫入端25mm處刻一圈標記。
2 砂漿試模：試模高度為150mm，圓柱體試模的直徑或立方體試模的邊長不應小于150mm。試模需要用剛性不吸水的材料制作。
3 搗固棒：直徑16mm，長約500mm，一端為半球形。
4 標準篩：篩取砂漿用，篩孔孔徑為5mm，應符合現行國家標準《試驗篩》GB／T 6005的有關規定。
5 吸液管：用以吸除砂漿試件表面的泌水。
C.0.3 砂漿試件的制備及養護應符合下列要求：
1 從要進行測試的混凝土拌合物中，取有代表性的試樣，用篩子把砂漿篩落在不吸水的墊板上，砂漿數量滿足需要后，再由人工攪拌均勻，然后裝入試模中，搗實后的砂漿表面低于試模上沿約10mm。
2 砂漿試件可用振動器，也可用人工搗實。用振動器振動時，以砂漿平面大致形成為止；人工搗實時，可在試件表面每隔20～30mm，用棒插搗一次，然后用棒敲擊試模周邊，使插搗的印穴彌合。表面用抹子輕輕抹平。
3 把試件置于所要求的條件下進行養護，如標準養護、同條件養護，避免陽光直曬，為不使水份過快蒸發可加覆蓋。
C.0.4 測試方法應符合下列要求：
1 在測試前5min吸除試件表面的泌水，在吸除時，試?？缮晕A斜，但要避免振動和強力搖動。
2 根據混凝土砂漿凝固情況，選用適當規格的貫入測桿，測試時首先將測桿端部與砂漿表面接觸，然后約在10s的時間內，向測桿施以均勻向下的壓力，直至測桿貫入砂漿表面下25mm深度，并記錄貫入阻力儀指針讀數、測試時間及混凝土齡期。更換測桿宜按附錄表C.0.4選用。
表C.0.4 更換測桿選用表
| 貫入阻力值（kN/cm2） | 0.02～0.35 | 0.35～2.0 | 2.0～2.8 |
| 測桿面積（mm2） |
100 | 50 | 20 |
3 對于一般混凝土，在常溫下，貫入阻力的測試時間可以從攪拌后2h開始進行，每隔1h測試一次，每次測3點(最少不少于2點)，直至貫入阻力達到2.8kN／cm2時為止。各測點的間距應大于測桿直徑的2倍且不小于15mm，測點與試件邊緣的距離應不小于25mm。對于速凝或緩凝的混凝土及氣溫過高或過低時，可將測試時間適當調整。
4 計算貫入阻力，將測桿貫入時所需的壓力除以測桿截面面積，即得貫入阻力。每次測試的3點取平均值，當3點數值的最大差異超過20％，取相近2點的平均值。
C.0.5 試驗報告應符合下列要求：
1 給出試驗的原始資料。
1)混凝土配合比，水泥、粗細骨料品種，水灰比等；
2)附加劑類型及摻量；
3)混凝土坍落度；
4)篩出砂漿的溫度及試驗環境溫度；
5)試驗日期。
2 繪制混凝土貫入阻力曲線，以貫入阻力為縱坐標(kN／cm2)，以混凝土齡期為橫坐標，繪制曲線的試驗數據不得少于6個。
3 分析及應用。
1)按規范所規定的混凝土出模時應達到的貫入阻力范圍，從混凝土貫入阻力曲線上可以得出混凝土的最早出模時間(齡期)及適宜的滑升速度的范圍，并可以此檢查實際施工時的滑升速度是否合適；
2)當滑升速度已確定時，可從事先繪制好的許多混凝土凝固的貫入阻力曲線中，選擇與已定滑升速度相適應的混凝土配合比；
3)在現場施工中，及時測定所用混凝土的貫入阻力，校核混凝土出模強度是否滿足要求，滑升時間是否合適。
附錄D 滑模施工常用記錄表格
附錄D 滑模施工常用記錄表格

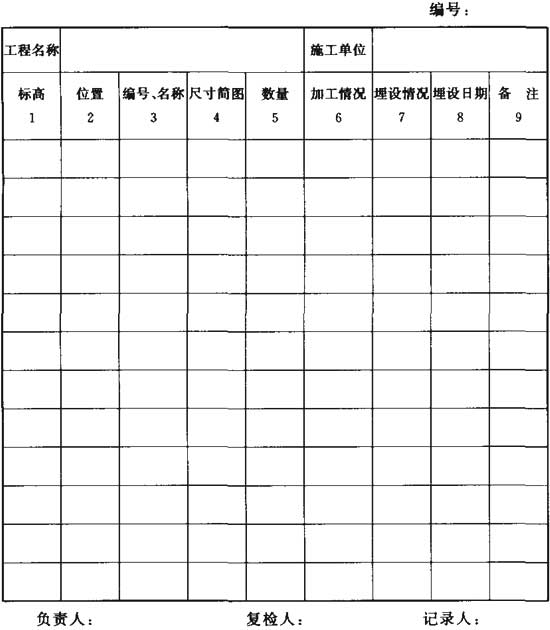

表D-1 滑模施工預埋件檢查記錄表
注：1～5項在施工開始前填寫；6～8項在施工過程中填寫。

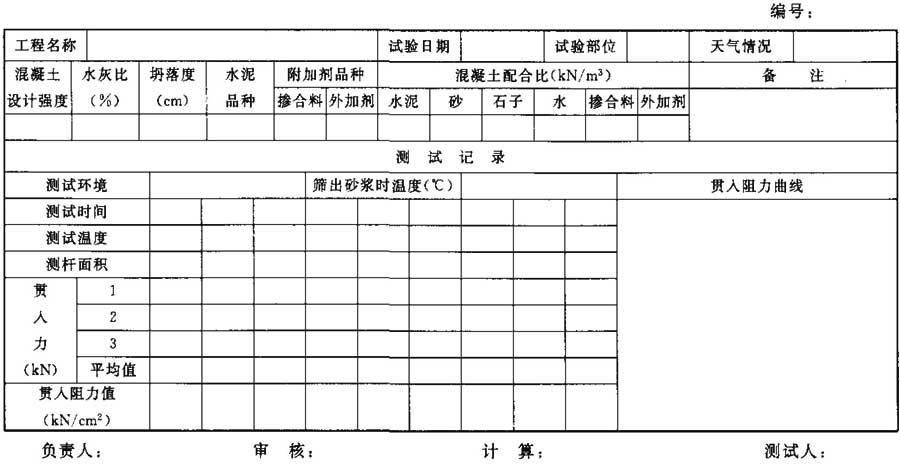

表D-2 貫入阻力試驗記錄表
注：1 按本規范附錄C進行試驗，繪制曲線的試驗數據不得少于6個；
2 貫入阻力平均值達到2.8kN／cm2時可以停止；
3 貫入阻力3點數值的最大差異超過20％時，取相近2點的平均值。
表D-3 提升系統工作情況記錄表
表D-4 滑模平臺垂直度測量位移記錄表
表D-5 滑模平臺水平度測量記錄表
式中 ∑Hi——各測點高程差之和；
n——同一參考平面的測點總數。

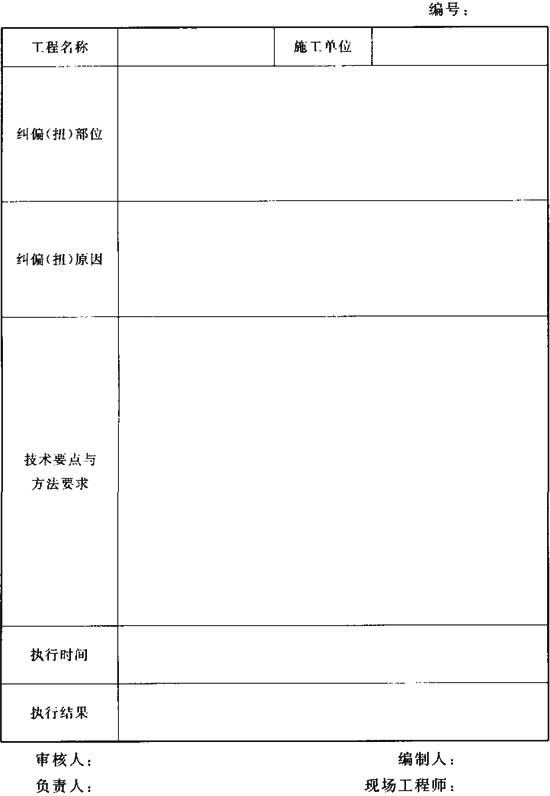

表D-6 糾偏、糾扭施工記錄表
