GB 50084-2017 自動噴水滅火系統設計規范 （完整版）
1 總 則
1.0.1 為了正確、合理地設計自動噴水滅火系統，保護人身和財產安全，制定本規范。
1.0.2 本規范適用于新建、擴建、改建的民用與工業建筑中自動噴水滅火系統的設計。
本規范不適用于火藥、炸藥、彈藥、火工品工廠、核電站及飛機庫等特殊功能建筑中自動噴水滅火系統的設計。
1.0.3 自動噴水滅火系統的設計，應密切結合保護對象的功能和火災特點，積極采用新技術、新設備、新材料，做到安全可靠、技術先進、經濟合理。
1.0.4 設計采用的系統組件，必須符合國家現行的相關標準，并應符合消防產品市場準入制度的要求。
1.0.5 當設置自動噴水滅火系統的建筑或建筑內場所變更用途時，應校核原有系統的適用性。當不適用時，應按本規范重新設計。
1.0.6 自動噴水滅火系統的設計，除應符合本規范的規定外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
a——噴頭與障礙物的水平距離；
b——噴頭濺水盤與障礙物底面的垂直距離；
c——障礙物橫截面的一個邊長；
Ch——海澄-威廉系數；
d——管道外徑；
dg——節流管的計算內徑；
dj——管道的計算內徑；
dk——減壓孔板的孔口直徑；
e——障礙物橫截面的另一個邊長；
f——噴頭濺水盤與不到頂隔墻頂面的垂直間距；
g——重力加速度；
H——水泵揚程或系統入口的供水壓力；
Hc——從城市市政管網直接抽水時城市管網的最低水壓；
Hg——節流管的水頭損失；
Hk——減壓孔板的水頭損失；
h——最大凈空高度；
hs——最大儲物高度；
i——管道單位長度的水頭損失；
K——噴頭流量系數；
L——節流管的長度；
n——最不利點處作用面積內的灑水噴頭數；
P——噴頭工作壓力；
P0——最不利點處噴頭的工作壓力；
Pp——系統管道沿程和局部的水頭損失；
Q——系統設計流量；
q——噴頭流量；
qi——最不利點處作用面積內各噴頭節點的流量；
qg——管道設計流量；
S——噴頭間距；
SL——噴頭濺水盤與頂板的距離；
SW——噴頭濺水盤與背墻的距離；
V——管道內水的平均流速；
Vg——節流管內水的平均流速；
Vk——減壓孔板后管道內水的平均流速；
Z——最不利點處噴頭與消防水池最低水位或系統入口管水平中心線之間的高程差；
ζ——節流管中漸縮管與漸擴管的局部阻力系數之和；
ξ——減壓孔板的局部阻力系數。
3 設置場所火災危險等級
3.0.1 設置場所的火災危險等級應劃分為輕危險級、中危險級(Ⅰ級、Ⅱ級)、嚴重危險級(Ⅰ級、Ⅱ級)和倉庫危險級(Ⅰ級、Ⅱ級、Ⅲ級)。
3.0.2 設置場所的火災危險等級，應根據其用途、容納物品的火災荷載及室內空間條件等因素，在分析火災特點和熱氣流驅動灑水噴頭開放及噴水到位的難易程度后確定，設置場所應按本規范附錄A進行分類。
3.0.3 當建筑物內各場所的火災危險性及滅火難度存在較大差異時，宜按各場所的實際情況確定系統選型與火災危險等級。
4 系統基本要求
5 設計基本參數
5.0.1 民用建筑和廠房采用濕式系統時的設計基本參數不應低于表5.0.1的規定。

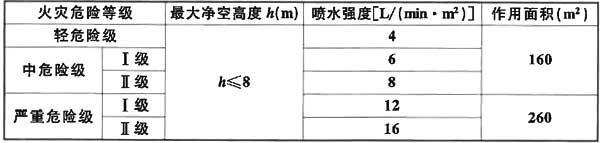

表5.0.1 民用建筑和廠房采用濕式系統的設計基本參數
注：系統最不利點處灑水噴頭的工作壓力不應低于0.05MPa。
5.0.2 民用建筑和廠房高大空間場所采用濕式系統的設計基本參數不應低于表5.0.2的規定。

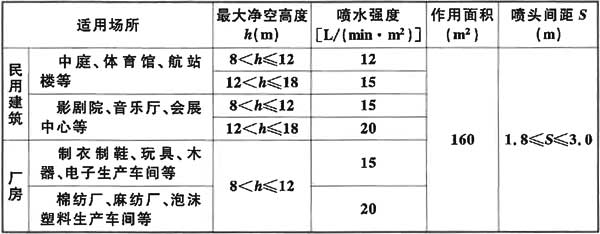

表5.0.2 民用建筑和廠房高大空間場所采用濕式系統的設計基本參數
注：1 表中未列入的場所，應根據本表規定場所的火災危險性類比確定。
2 當民用建筑高大空間場所的最大凈空高度為12m＜h≤18m時，應采用非倉庫型特殊應用噴頭。
5.0.3 最大凈空高度超過8m的超級市場采用濕式系統的設計基本參數應按本規范第5.0.4條和第5.0.5條的規定執行。
5.0.4 倉庫及類似場所采用濕式系統的設計基本參數應符合下列要求：
1 當設置場所的火災危險等級為倉庫危險級Ⅰ級～Ⅲ級時，系統設計基本參數不應低于表5.0.4-1～表5.0.4-4的規定；
2 當倉庫危險級Ⅰ級、倉庫危險級Ⅱ級場所中混雜儲存?zhèn)}庫危險級Ⅲ級物品時，系統設計基本參數不應低于表5.0.4-5的規定。

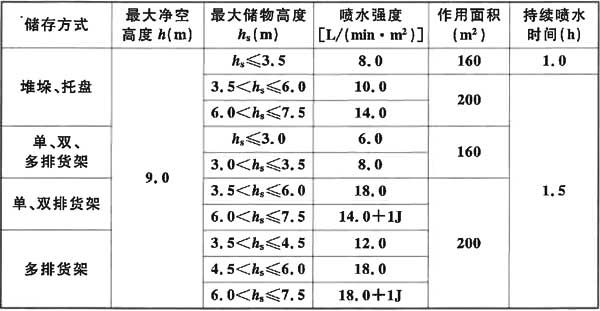

表5.0.4-1 倉庫危險級Ⅰ級場所的系統設計基本參數
注：1 貨架儲物高度大于7.5m時，應設置貨架內置灑水噴頭。頂板下灑水噴頭的噴水強度不應低于18L／(min·m2)，作用面積不應小于200m2，持續噴水時間不應小于2h。
2 本表及表5.0.4-2、5.0.4-5中字母“J”表示貨架內置灑水噴頭，“J”前的數字表示貨架內置灑水噴頭的層數。

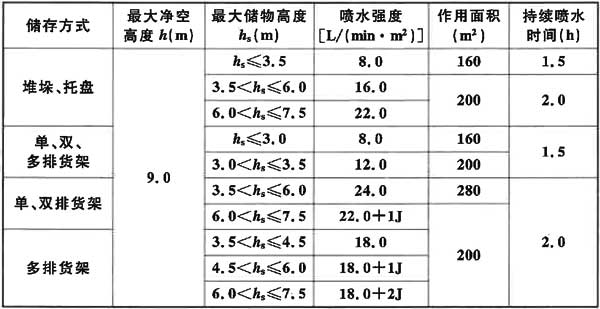

表5.0.4-2 倉庫危險級Ⅱ級場所的系統設計基本參數
注：貨架儲物高度大于7.5m時，應設置貨架內置灑水噴頭。頂板下灑水噴頭的噴水強度不應低于20L／(min·m2)，作用面積不應小于200m2，持續噴水時間不應小于2h。

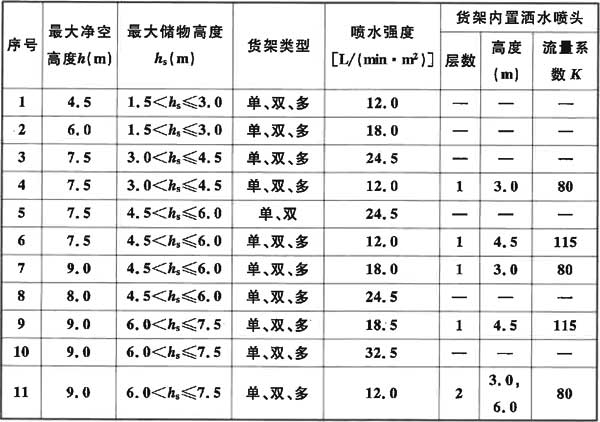

表5.0.4-3 貨架儲存時倉庫危險級Ⅲ級場所的系統設計基本參數
注：1 作用面積不應小于200m2，持續噴水時間不應低于2h。
2 序號4，6，7，11：貨架內設置一排貨架內置灑水噴頭時，噴頭的間距不應大于3.0m；設置兩排或多排貨架內置酒水噴頭時，噴頭的間距不應大于3.0×2.4(m)。
3 序號9：貨架內設置一排貨架內置灑水噴頭時，噴頭的間距不應大于2.4m，設置兩排或多排貨架內置灑水噴頭時，噴頭的間距不應大于2.4×2.4(m)。
4 序號8：應采用流量系數K等于161，202，242，363的灑水噴頭。
5 序號10：應采用流量系數K等于242，363的灑水噴頭。
6 貨架儲物高度大于7.5m時，應設置貨架內置灑水噴頭，頂板下酒水噴頭的噴水強度不應低于22.0L／(min·m2)，作用面積不應小于200m2，持續噴水時間不應小于2h。

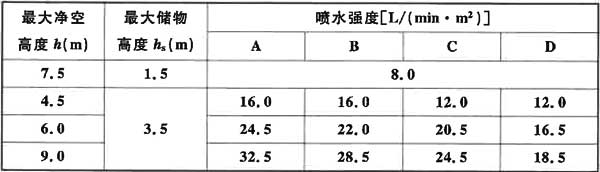

表5.0.4-4 堆垛儲存時倉庫危險級Ⅲ級場所的系統設計基本參數
注：1 A-袋裝與無包裝的發泡塑料橡膠；B-箱裝的發泡塑料橡膠；C-袋裝與無包裝的不發泡塑料橡膠；D-箱裝的不發泡塑料橡膠。
2 作用面積不應小于240m2，持續噴水時間不應低于2h。

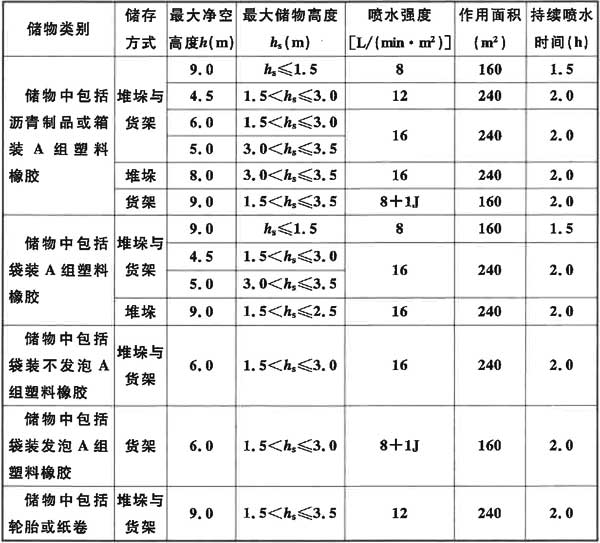

表5.0.4-5 倉庫危險級Ⅰ級、Ⅱ級場所中混雜儲存?zhèn)}庫危險級Ⅲ級場所物品時的系統設計基本參數
注：1 無包裝的塑料橡膠視同紙袋、塑料袋包裝。
2 貨架內置灑水噴頭應采用與頂板下酒水噴頭相同的噴水強度，用水量應按開放6只灑水噴頭確定。
5.0.5 倉庫及類似場所采用早期抑制快速響應噴頭時，系統的設計基本參數不應低于表5.0.5的規定。
表5.0.5 采用早期抑制快速響應噴頭的系統設計基本參數
5.0.6 倉庫及類似場所采用倉庫型特殊應用噴頭時，濕式系統的設計基本參數不應低于表5.0.6的規定。
表5.0.6 采用倉庫型特殊應用噴頭的濕式系統設計基本參數
5.0.7 設置自動噴水滅火系統的倉庫及類似場所，當采用貨架儲存時應采用鋼制貨架，并應采用通透層板，且層板中通透部分的面積不應小于層板總面積的50％。當采用木制貨架或采用封閉層板貨架時，其系統設置應按堆垛儲物倉庫確定。
5.0.8 貨架倉庫的最大凈空高度或最大儲物高度超過本規范第5.0.5條的規定時，應設貨架內置灑水噴頭，且貨架內置灑水噴頭上方的層間隔板應為實層板。貨架內置灑水噴頭的設置應符合下列規定：
1 倉庫危險級Ⅰ級、Ⅱ級場所應在自地面起每3.0m設置一層貨架內置灑水噴頭，倉庫危險級Ⅲ級場所應在自地面起每1.5m～3.0m設置一層貨架內置灑水噴頭，且最高層貨架內置灑水噴頭與儲物頂部的距離不應超過3.0m；
2 當采用流量系數等于80的標準覆蓋面積灑水噴頭時，工作壓力不應小于0.20MPa；當采用流量系數等于115的標準覆蓋面積灑水噴頭時，工作壓力不應小于0.10MPa；
3 灑水噴頭間距不應大于3m，且不應小于2m。計算貨架內開放灑水噴頭數量不應小于表5.0.8的規定；
4 設置2層及以上貨架內置灑水噴頭時，灑水噴頭應交錯布置。

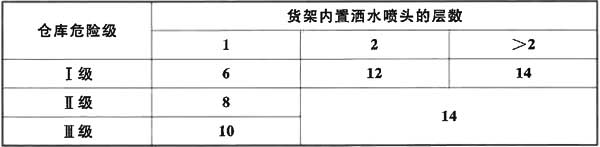

表5.0.8 貨架內開放灑水噴頭數量
注：貨架內置灑水噴頭超過2層時，計算流量應按最頂層2層，且每層開放灑水噴頭數按本表規定值的1／2確定。
5.0.9 倉庫內設置自動噴水滅火系統時，宜設消防排水設施。
5.0.10 干式系統和雨淋系統的設計要求應符合下列規定：
1 干式系統的噴水強度應按本規范表5.0.1、表5.0.4-1～表5.0.4-5的規定值確定，系統作用面積應按對應值的1.3倍確定；
2 雨淋系統的噴水強度和作用面積應按本規范表5.0.1的規定值確定，且每個雨淋報警閥控制的噴水面積不宜大于表5.0.1中的作用面積。
5.0.11 預作用系統的設計要求應符合下列規定：
1 系統的噴水強度應按本規范表5.0.1、表5.0.4-1～表5.0.4-5的規定值確定；
2 當系統采用僅由火災自動報警系統直接控制預作用裝置時，系統的作用面積應按本規范表5.0.1、表5.0.4-1～表5.0.4-5的規定值確定；
3 當系統采用由火災自動報警系統和充氣管道上設置的壓力開關控制預作用裝置時，系統的作用面積應按本規范表5.0.1、表5.0.4-1～表5.0.4-5規定值的1.3倍確定。
5.0.12 僅在走道設置灑水噴頭的閉式系統，其作用面積應按最大疏散距離所對應的走道面積確定。
5.0.13 裝設網格、柵板類通透性吊頂?shù)膱鏊?，系統的噴水強度應按本規范表5.0.1、表5.0.4-1～表5.0.4-5規定值的1.3倍確定，且噴頭布置應按本規范第7.1.13條的規定執行。
5.0.14 水幕系統的設計基本參數應符合表5.0.14的規定：
表5.0.14 水幕系統的設計基本參數
注：1 防護冷卻水幕的噴水點高度每增加1m，噴水強度應增加0.1L／(s·m)，但超過9m時噴水強度仍采用1.0L／(s·m)。
2 系統持續噴水時間不應小于系統設置部位的耐火極限要求。
3 噴頭布置應符合本規范第7.1.16條的規定。
5.0.15 當采用防護冷卻系統保護防火卷簾、防火玻璃墻等防火分隔設施時，系統應獨立設置，且應符合下列要求：
1 噴頭設置高度不應超過8m；當設置高度為4m～8m時，應采用快速響應灑水噴頭；
2 噴頭設置高度不超過4m時，噴水強度不應小于0.5L／(s·m)；當超過4m時，每增加1m，噴水強度應增加0.1L／(s·m)；
3 噴頭的設置應確保噴灑到被保護對象后布水均勻，噴頭間距應為1.8m～2.4m；噴頭濺水盤與防火分隔設施的水平距離不應大于0.3m，與頂板的距離應符合本規范第7.1.15條的規定；
4 持續噴水時間不應小于系統設置部位的耐火極限要求。
5.0.16 除本規范另有規定外，自動噴水滅火系統的持續噴水時間應按火災延續時間不小于1h確定。
5.0.17 利用有壓氣體作為系統啟動介質的干式系統和預作用系統，其配水管道內的氣壓值應根據報警閥的技術性能確定；利用有壓氣體檢測管道是否嚴密的預作用系統，配水管道內的氣壓值不宜小于0.03MPa，且不宜大于0.05MPa。
6 系統組件
7 噴頭布置
8 管 道
8.0.1 配水管道的工作壓力不應大于1.20MPa，并不應設置其他用水設施。
8.0.2 配水管道可采用內外壁熱鍍鋅鋼管、涂覆鋼管、銅管、不銹鋼管和氯化聚氯乙烯(PVC-C)管。當報警閥入口前管道采用不防腐的鋼管時，應在報警閥前設置過濾器。
8.0.3 自動噴水滅火系統采用氯化聚氯乙烯(PVC-C)管材及管件時，設置場所的火災危險等級應為輕危險級或中危險級Ⅰ級，系統應為濕式系統，并采用快速響應灑水噴頭，且氯化聚氯乙烯(PVC-C)管材及管件應符合下列要求：
1 應符合現行國家標準《自動噴水滅火系統 第19部分塑料管道及管件》GB／T 5135.19的規定；
2 應用于公稱直徑不超過DN80的配水管及配水支管，且不應穿越防火分區；
3 當設置在有吊頂場所時，吊頂內應無其他可燃物，吊頂材料應為不燃或難燃裝修材料；
4 當設置在無吊頂場所時，該場所應為輕危險級場所，頂板應為水平、光滑頂板，且噴頭濺水盤與頂板的距離不應大于100mm。
8.0.4 灑水噴頭與配水管道采用消防灑水軟管連接時，應符合下列規定：
1 消防灑水軟管僅適用于輕危險級或中危險級Ⅰ級場所，且系統應為濕式系統；
2 消防灑水軟管應設置在吊頂內；
3 消防灑水軟管的長度不應超過1.8m。
8.0.5 配水管道的連接方式應符合下列要求：
1 鍍鋅鋼管、涂覆鋼管可采用溝槽式連接件(卡箍)、螺紋或法蘭連接，當報警閥前采用內壁不防腐鋼管時，可焊接連接；
2 銅管可采用釬焊、溝槽式連接件(卡箍)、法蘭和卡壓等連接方式；
3 不銹鋼管可采用溝槽式連接件(卡箍)、法蘭、卡壓等連接方式，不宜采用焊接；
4 氯化聚氯乙烯(PVC-C)管材、管件可采用粘接連接，氯化聚氯乙烯(PVC-C)管材、管件與其他材質管材、管件之間可采用螺紋、法蘭或溝槽式連接件(卡箍)連接；
5 銅管、不銹鋼管、氯化聚氯乙烯(PVC-C)管應采用配套的支架、吊架。
8.0.6 系統中直徑等于或大于100mm的管道，應分段采用法蘭或溝槽式連接件(卡箍)連接。水平管道上法蘭間的管道長度不宜大于20m；立管上法蘭間的距離，不應跨越3個及以上樓層。凈空高度大于8m的場所內，立管上應有法蘭。
8.0.7 管道的直徑應經水力計算確定。配水管道的布置，應使配水管入口的壓力均衡。輕危險級、中危險級場所中各配水管入口的壓力均不宜大于0.40MPa。
8.0.8 配水管兩側每根配水支管控制的標準流量灑水噴頭數量，輕危險級、中危險級場所不應超過8只，同時在吊頂上下設置噴頭的配水支管，上下側均不應超過8只。嚴重危險級及倉庫危險級場所均不應超過6只。
8.0.9 輕危險級、中危險級場所中配水支管、配水管控制的標準流量灑水噴頭數量，不宜超過表8.0.9的規定。

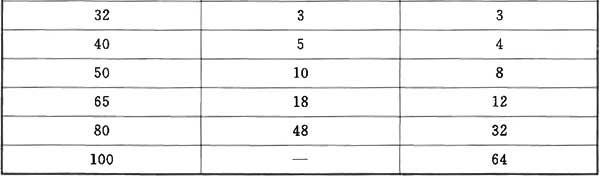

表8.0.9 輕、中危險級場所中配水支管、配水管控制的標準流量灑水噴頭數量
8.0.10 短立管及末端試水裝置的連接管，其管徑不應小于25mm。
8.0.11 干式系統、由火災自動報警系統和充氣管道上設置的壓力開關開啟預作用裝置的預作用系統，其配水管道充水時間不宜大于1min；雨淋系統和僅由火災自動報警系統聯動開啟預作用裝置的預作用系統，其配水管道充水時間不宜大于2min。
8.0.12 干式系統、預作用系統的供氣管道，采用鋼管時，管徑不宜小于15mm；采用銅管時，管徑不宜小于10mm。
8.0.13 水平設置的管道宜有坡度，并應坡向泄水閥。充水管道的坡度不宜小于2‰，準工作狀態不充水管道的坡度不宜小于4‰。
9 水力計算
10 供 水
11 操作與控制
11.0.1 濕式系統、干式系統應由消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關和報警閥組壓力開關直接自動啟動消防水泵。
11.0.2 預作用系統應由火災自動報警系統、消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關和報警閥組壓力開關直接自動啟動消防水泵。
11.0.3 雨淋系統和自動控制的水幕系統，消防水泵的自動啟動方式應符合下列要求：
1 當采用火災自動報警系統控制雨淋報警閥時，消防水泵應由火災自動報警系統、消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關和報警閥組壓力開關直接自動啟動；
2 當采用充液(水)傳動管控制雨淋報警閥時，消防水泵應由消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關和報警閥組壓力開關直接啟動。
11.0.4 消防水泵除具有自動控制啟動方式外，還應具備下列啟動方式：
1 消防控制室(盤)遠程控制；
2 消防水泵房現場應急操作。
11.0.5 預作用裝置的自動控制方式可采用僅有火災自動報警系統直接控制，或由火災自動報警系統和充氣管道上設置的壓力開關控制，并應符合下列要求：
1 處于準工作狀態時嚴禁誤噴的場所，宜采用僅有火災自動報警系統直接控制的預作用系統；
2 處于準工作狀態時嚴禁管道充水的場所和用于替代干式系統的場所，宜由火災自動報警系統和充氣管道上設置的壓力開關控制的預作用系統。
11.0.6 雨淋報警閥的自動控制方式可采用電動、液(水)動或氣動。當雨淋報警閥采用充液(水)傳動管自動控制時，閉式噴頭與雨淋報警閥之間的高程差，應根據雨淋報警閥的性能確定。
11.0.7 預作用系統、雨淋系統和自動控制的水幕系統，應同時具備下列三種開啟報警閥組的控制方式：
1 自動控制；
2 消防控制室(盤)遠程控制；
3 預作用裝置或雨淋報警閥處現場手動應急操作。
11.0.8 當建筑物整體采用濕式系統，局部場所采用預作用系統保護且預作用系統串聯接入濕式系統時，除應符合本規范第11.0.1條的規定外，預作用裝置的控制方式還應符合本規范第11.0.7條的規定。
11.0.9 快速排氣閥入口前的電動閥應在啟動消防水泵的同時開啟。
11.0.10 消防控制室(盤)應能顯示水流指示器、壓力開關、信號閥、消防水泵、消防水池及水箱水位、有壓氣體管道氣壓，以及電源和備用動力等是否處于正常狀態的反饋信號，并應能控制消防水泵、電磁閥、電動閥等的操作。
12 局部應用系統
12.0.1 局部應用系統應用于室內最大凈空高度不超過8m的民用建筑中，為局部設置且保護區域總建筑面積不超過1000m2的濕式系統。設置局部應用系統的場所應為輕危險級或中危險級Ⅰ級場所。
12.0.2 局部應用系統應采用快速響應灑水噴頭，噴水強度應符合本規范第5.0.1條的規定，持續噴水時間不應低于0.5h。
12.0.3 局部應用系統保護區域內的房間和走道均應布置噴頭。噴頭的選型、布置和按開放噴頭數確定的作用面積應符合下列規定：
1 采用標準覆蓋面積灑水噴頭的系統，噴頭布置應符合輕危險級或中危險級Ⅰ級場所的有關規定，作用面積內開放的噴頭數量應符合表12.0.3的規定。

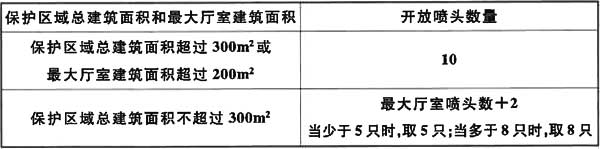

表12.0.3 采用標準覆蓋面積灑水噴頭時作用面積內開放噴頭數量
2 采用擴大覆蓋面積灑水噴頭的系統，噴頭布置應符合本規范第7.1.4條的規定。作用面積內開放噴頭數量應按不少于6只確定。
12.0.4 當室內消火栓系統的設計流量能滿足局部應用系統設計流量時，局部應用系統可與室內消火栓合用室內消防用水量、穩壓設施、消防水泵及供水管道等。當不滿足時應按本規范第12.0.9條執行。
12.0.5 采用標準覆蓋面積灑水噴頭且噴頭總數不超過20只，或采用擴大覆蓋面積灑水噴頭且噴頭總數不超過12只的局部應用系統，可不設報警閥組。
12.0.6 不設報警閥組的局部應用系統，配水管可與室內消防豎管連接，其配水管的入口處應設過濾器和帶有鎖定裝置的控制閥。
12.0.7 局部應用系統應設報警控制裝置。報警控制裝置應具有顯示水流指示器、壓力開關及消防水泵、信號閥等組件狀態和輸出啟動消防水泵控制信號的功能。
12.0.8 不設報警閥組或采用消防水泵直接從市政供水管吸水的局部應用系統，應采取壓力開關聯動消防水泵的控制方式。不設報警閥組的系統可采用電動警鈴報警。
12.0.9 無室內消火栓的建筑或室內消火栓系統的設計流量不能滿足局部應用系統要求時，局部應用系統的供水應符合下列規定：
1 市政供水能夠同時保證最大生活用水量和系統的流量與壓力時，城市供水管可直接向系統供水；
2 市政供水不能同時保證最大生活用水量和系統的流量與壓力，但允許消防水泵從城市供水管直接吸水時，系統可設直接從城市供水管吸水的消防水泵；
3 市政供水不能同時保證最大生活用水量和系統的流量與壓力，也不允許從市政供水管直接吸水時，系統應設儲水池(罐)和消防水泵，儲水池(罐)的有效容積應按系統用水量確定，并可扣除系統持續噴水時間內仍能連續補水的補水量；
4 可按三級負荷供電，且可不設備用泵；
5 應設置倒流防止器或采取其他有效防止污染生活用水的措施。
附錄A 設置場所火災危險等級分類
附錄A 設置場所火災危險等級分類

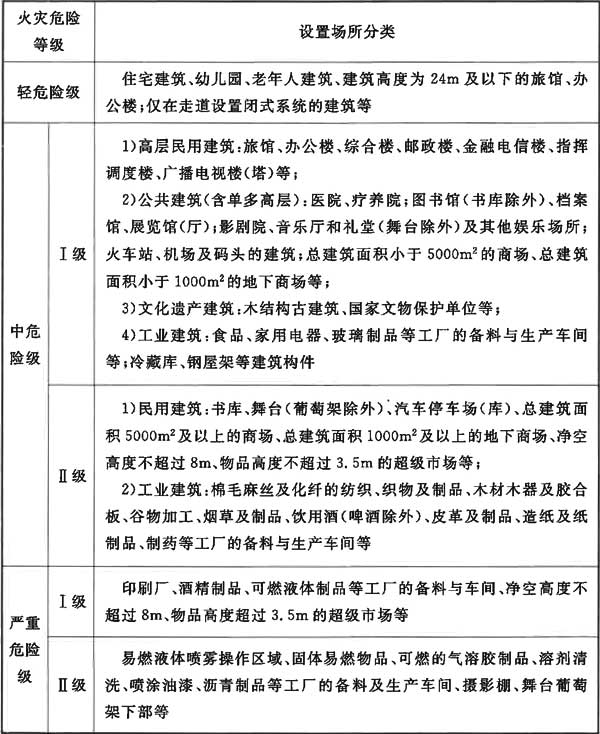

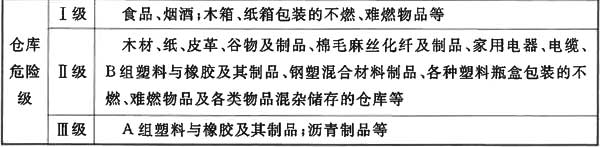

表A 設置場所火災危險等級分類
注：表中的A組、B組塑料橡膠的分類見本規范附錄B。
附錄B 塑料、橡膠的分類
附錄B 塑料、橡膠的分類
A組：丙烯腈-丁二烯-苯乙烯共聚物(ABS)、縮醛(聚甲醛)、聚甲基丙烯酸甲酯、玻璃纖維增強聚酯(FRP)、熱塑性聚酯(PET)、聚丁二烯、聚碳酸酯、聚乙烯、聚丙烯、聚苯乙烯、聚氨基甲酸酯、高增塑聚氯乙烯(PVC，如人造革、膠片等)、苯乙烯-丙烯腈(SAN)等。
丁基橡膠、乙丙橡膠(EPDM)、發泡類天然橡膠、腈橡膠(丁腈橡膠)、聚酯合成橡膠、丁苯橡膠(SBR)等。
B組：醋酸纖維素、醋酸丁酸纖維素、乙基纖維素、氟塑料、錦綸(錦綸6、錦綸6／6)、三聚氰胺甲醛、酚醛塑料、硬聚氯乙烯(PVC，如管道、管件等)、聚偏二氟乙烯(PVDC)、聚偏氟乙烯(PVDF)、聚氟乙烯(PVF)、脲甲醛等。
氯丁橡膠、不發泡類天然橡膠、硅橡膠等。
粉末、顆粒、壓片狀的A組塑料。
附錄C 當量長度表
附錄C 當量長度表

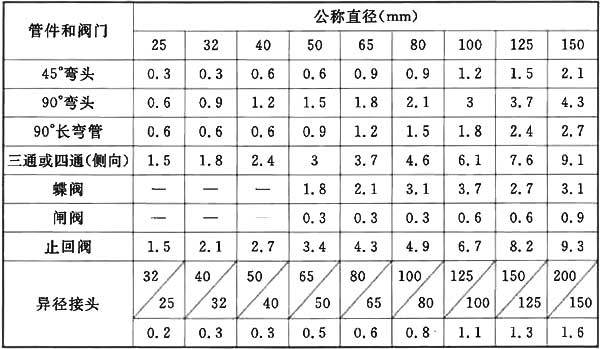

表C 鍍鋅鋼管件和閥門的當量長度表
注：1 過濾器當量長度的取值，由生產廠提供；
2 當異徑接頭的出口直徑不變而入口直徑提高1級時，其當量長度應增大0.5倍；提高2級或2級以上時，其當量長度應增大1.0倍；
3 當采用銅管或不銹鋼管時，當量長度應乘以系數1.33；當采用涂覆鋼管、氯化聚氯乙烯(PVC-C)管時，當量長度應乘以系數1.51。
附錄D 減壓孔板的局部阻力系數
附錄D 減壓孔板的局部阻力系數
減壓孔板的局部阻力系數，取值應按下式計算或按表D確定：
式中：dk——減壓孔板的孔口直徑。
表D 減壓孔板的局部阻力系數
| dk/dj | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 |
| ξ | 292 |
83.3 | 29.5 | 11.7 | 4.75 | 1.83 |
