GB 51221-2017 城鎮污水處理廠工程施工規范 （完整版）
1 總 則
1.0.1 為提高我國城鎮污水處理廠工程建設水平，規范施工技術要求，強化工程管理，確保工程施工質量和安全，制定本規范。
1.0.2 本規范適用于新建、擴建和改建的城鎮污水處理廠工程施工。
1.0.3 城鎮污水處理廠工程施工除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 城鎮污水處理廠工程施工 construction of municipal wastewater treatment plant engineering
城鎮污水處理、再生水及污泥處理構筑物，包括廠區內配套工程的建造及其工藝管道、電氣、自動化儀表、工藝設備等工程的安裝與調試。
2.0.2 污水處理構筑物 wastewater treatment structure
污水處理及污水再生處理工藝中各個處理單元的人工建造物和附屬設施，主要包括污水進水閘井、進水泵房、各類沉淀池和生物池等。
2.0.3 污泥處理構筑物 sludge treatment structure
污泥處理系統中的各個處理單元的人工建造物和附屬設施，包括污泥濃縮池、污泥消化池等。
2.0.4 工藝管道 process pipeline
與污水、污泥處理工藝相關的構筑物及各廠房之間的連接管道，包括污水管、再生水管、污泥管、空氣管、沼氣管、臭氣收集管、投藥管等。
2.0.5 廠區總圖管線 total graphs pipeline of plant area
污水處理廠廠區除工藝管道外的各種管線，包括廠區給水、排水、燃氣、熱力及供電等管道和線路。
2.0.6 廠區配套工程 auxiliary engineering
為污水處理廠生產及管理服務的附屬工程，包括廠區內各類地面建筑工程及道路、給水排水、照明、綠化等工程。
2.0.7 地下式污水處理廠 underground wastewater treatment plant
將污水處理、再生水、污泥處理構筑物建于地表以下的污水處理廠。
3 基本規定
3.0.1 城鎮污水處理廠工程開工前，各項準備工作應完備，工程開工報告應經監理單位、建設單位批準。
3.0.2 承擔城鎮污水處理廠工程施工的項目管理機構應建立相應的質量、安全和環境管理體系。
3.0.3 城鎮污水處理廠工程施工應符合設計要求。
3.0.4 開工前應編制施工組織設計，關鍵的分部分項工程應編制專項施工方案；施工組織設計、施工方案的編制與審批管理應符合現行國家標準《市政工程施工組織設計規范》GB／T 50903的有關規定，編制內容應符合下列規定：
1 施工組織設計應明確危險性較大的分部分項工程、關鍵工序和重要部位及危險性較大的施工作業活動；
2 施工組織設計應明確總體施工順序，并應按地基基礎、主體結構、主要設備安裝等不同施工階段特點制定施工平面布置要求；
3 施工組織設計、施工方案應包括施工監測和環境保護等內容。
3.0.5 城鎮污水處理廠工程施工使用的原材料、半成品、構(配)件、設備等，應符合國家現行有關標準的規定和設計文件、施工方案的要求，不得使用國家明令禁用、淘汰的產品。
3.0.6 城鎮污水處理廠工程所用主要原材料、半成品、構(配)件、設備等，進入施工現場時應進行進場驗收。進場驗收時，應檢查其質量合格證書、性能檢驗報告、使用說明書等，并應按國家現行有關標準規定進行復檢，合格后方可使用。
3.0.7 原材料、半成品、構(配)件、設備等進場后，應按種類、規格、批次分開儲存與堆放，并應標識明晰。
3.0.8 對施工工況變化大、結構復雜、地基及環境條件特殊的構(建)筑物及其周邊環境，應進行施工過程監測，并應采取保護和控制措施。
3.0.9 城鎮污水處理廠工程施工中采用的新技術、新工藝、新材料、新設備，應經總監理工程師核準后，方可使用。
3.0.10 城鎮污水處理廠工程施工過程中應做好自檢、互檢和交接檢，其質量應符合現行國家標準《城市污水處理廠工程質量驗收規范》GB 50334和《給水排水構筑物工程施工及驗收規范》GB 50141的有關規定。
3.0.11 城鎮污水處理廠工程施工中，必須對所有隱蔽工程進行驗收。
3.0.12 城鎮污水處理廠工程施工技術文件應符合現行國家標準《建設工程文件歸檔規范》GB／T 50328的有關規定。
3.0.13 城鎮污水處理廠工程設備安裝完成后，應進行單機和聯機調試，并應經調試檢查合格。
3.0.14 城鎮污水處理廠工程的施工，應采取有效措施控制施工現場的各種粉塵、廢氣、廢水、廢棄物以及噪聲、振動等對環境造成的污染和危害。
3.0.15 改建和擴建的城鎮污水處理廠工程的施工應符合下列規定：
1 施工前應對原有構(建)筑物的結構狀況和周圍環境進行復核；當保留的結構中存在裂縫或變形時，應采取處理措施；
2 設備拆除前，應熟悉設備性質及設備安裝情況，并應針對不同設備制訂拆除方案；設備拆除時，應先斷開電源、水源；每個部位、每臺設備拆出的零配件應單獨包裝，并應做好標識牌；
3 對部分拆除的構(建)筑物，拆除前應先劃出施工區域，并應設置防護圍擋，必要時應對保留部分采取加固措施；
4 施工中應由專人負責監測拆除構(建)筑物的結構狀態，并應做好記錄；
5 既有構(建)筑物和新建構(建)筑物銜接時，應對銜接界面進行處理，砌體結構界面應按規定留槎和接槎；鋼筋混凝土結構界面應垂直于結構構件和縱向受力鋼筋，有防水要求的結構，界面應做成階梯狀；
6 拆除含有有毒有害氣體管道、池體前，應制定應急預案；
7 構(建)筑物、設備、管道等的拆除除應符合本規范規定外，尚應符合現行行業標準《建筑拆除工程安全技術規范》JGJ 147的有關規定。
4 施工測量與監測
5 地基與基礎工程
6 污水與污泥處理構筑物
7 工藝設備安裝工程
8 電氣及自動化儀表工程
9 工藝管道安裝工程
10 廠區配套工程
11 安全與環境保護
12 系統聯動調試
12.0.1 系統聯動調試的組織應符合下列規定：
1 系統聯動調試方案應編制完成并已批準，且已組建系統調試小組；
2 系統聯動調試方案應包括調試計劃安排、調試小組成員及分工、聯動調試具體步驟及各工藝單元控制要點、調試記錄表格、相應的物資準備及應急方案等內容；
3 系統聯動調試的時間不應小于72h。
12.0.2 系統聯動調試應具備下列條件：
1 構筑物工程功能性試驗應已完成；
2 工藝設備應已完成單機調試，并應運轉正常；
3 電氣、儀表設備應已完成單機調試，并應運轉正常；
4 供電系統應已調試完成，達到供電標準；
5 自控系統應已調試完成，具備聯動調試條件；
6 工藝管線功能性試驗應已完成。
12.0.3 系統聯動調試應包括下列內容：
1 系統聯動調試時，應檢查各工藝單元內的不同設備和裝置聯動運行情況，各工藝單元應正常工作；
2 粗格柵的開、停臺數應能根據流入泵房前池的流量和液位高度控制，粗格柵應正常運轉；由自動系統設定的水泵輪值功能應健全，各設定水位、保護水位信號應通暢，污水提升泵應設置為自動運行狀態；
3 應調試螺旋輸送機至運轉正常，調試時應調整格柵前、后的水位差使細格柵處于自動控制時能穩定運行；
4 應調試沉砂池吸砂機泵、砂水分離器等設備至功能正常，自控條件下砂水分離器應能按設定程序自動投運；
5 調試鼓風機時，通氣管道上的閥門應均處于正確狀態，風機出口風量應達到設計值；
6 當生化池水位達到曝氣器上相應高度，應啟動曝氣裝置，觀察曝氣是否正常；當有異常時，應及時與設備廠家協調解決；
7 調試曝氣系統時，應檢查自動聯鎖控制是否正常，各閥門電動裝置開度是否與設定值一致；
8 調試二沉池吸泥機的運轉性能時，排泥套筒閥門應一次調整到位，正常運轉時不應參與自控控制；
9 不同工藝單元應有不同的試車方法，應按設計的詳細補充要求執行。
12.0.4 系統調試應符合下列規定：
1 工藝構筑物的高程、漏損率等應符合工藝設計要求；
2 工藝設備運行性能指標應符合工藝設計要求；
3 自控、儀表設備測量值準確，測量誤差應符合設計要求；
4 各組設備聯動應無誤，且應符合設計要求；當設計無要求時，應符合現場運行要求；
5 聯調應按工藝處理流程分子項逐一調試；
6 在設備聯動調試時發現任何問題，應立刻查找原因，及時維修直至運轉完全正常后再開始系統調試；
7 應將設備聯動調試中發現的所有問題匯總，以正式文件的形式備案；
8 調試期間設備的操作應由調試小組人員進行；
9 調試人員應按系統調試方案要求進行操作；
10 系統處于自動運行的情況下，未經負責人許可，不得手動啟停設備；
11 涉及廠家成套設備，系統聯調應按廠家操作說明書要求進行操作；在系統聯調期間，設備廠家應有技術人員配合調試小組解決聯調期間可能出現的設備問題。
12.0.5 系統聯動調試過程中應做好調試相關記錄，對出現的問題和缺陷應進行責任歸屬分析，并應協調設計、施工、供應商各方進行解決。
12.0.6 調試完成后，對系統聯動調試相關的報告和文件應簽署各方意見，并應向建設單位提交系統聯動調試報告。
附錄A 設備單機調試記錄
附錄A 設備單機調試記錄

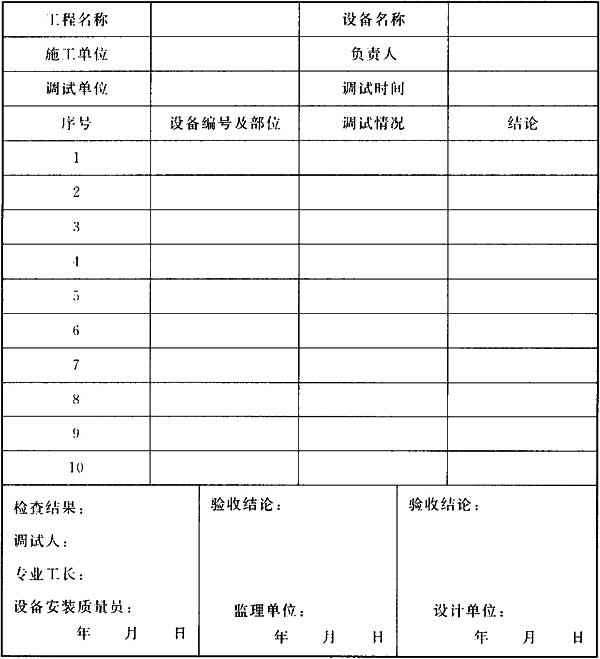

表A 設備單機調試記錄
附錄B 系統聯動調試記錄
附錄B 系統聯動調試記錄

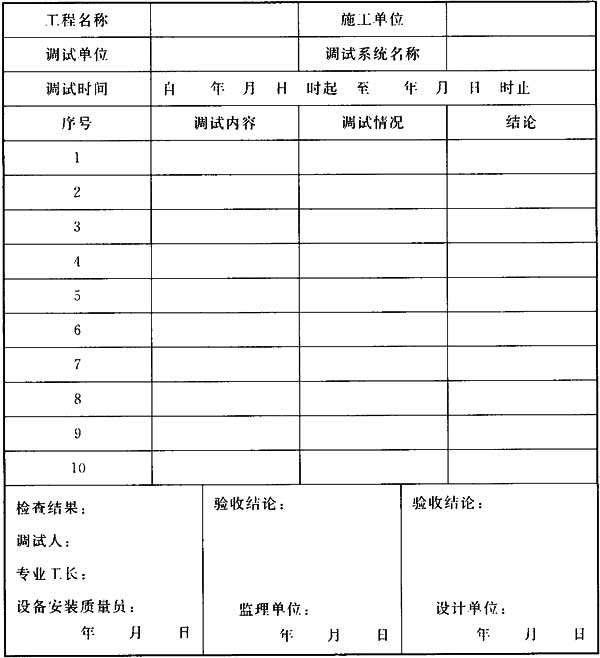

表B 系統聯動調試記錄
