GB 51022-2015 門式剛架輕型房屋鋼結構技術規范 （完整版）
1 總 則
1.0.1 為規范門式剛架輕型房屋鋼結構的設計、制作、安裝及驗收，做到安全適用、技術先進、經濟合理、確保質量，制定本規范。
1.0.2 本規范適用于房屋高度不大于18m，房屋高寬比小于1，承重結構為單跨或多跨實腹門式剛架、具有輕型屋蓋、無橋式吊車或有起重量不大于20t的A1～A5工作級別橋式吊車或3t懸掛式起重機的單層鋼結構房屋。
本規范不適用于按現行國家標準《工業建筑防腐蝕設計規范》GB 50046規定的對鋼結構具有強腐蝕介質作用的房屋。
1.0.3 門式剛架輕型房屋鋼結構的設計、制作、安裝及驗收，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本設計規定
4 荷載和荷載組合的效應
5 結構形式和布置
6 結構計算分析
7 構件設計
8 支撐系統設計
9 檁條與墻梁設計
10 連接和節點設計
11 圍護系統設計
12 鋼結構防護
13 制 作
14 運輸、安裝與驗收
附錄A 剛架柱的計算長度
A.0.1 小端鉸接的變截面門式剛架柱有側移彈性屈曲臨界荷載及計算長度系數可按下列公式計算：
式中：μ——變截面柱換算成以大端截面為準的等截面柱的計算長度系數；
I0——立柱小端截面的慣性矩(mm4)；
I1——立柱大端截面慣性矩(mm4)；
H——楔形變截面柱的高度；
Kz——梁對柱子的轉動約束(N·mm)；
ic1——柱的線剛度(N·mm)，ic1＝EI1／H。
A.0.2 確定剛架梁對剛架柱的轉動約束，應符合下列規定：
1 在梁的兩端都與柱子剛接時，假設梁的變形形式使得反彎點出現在梁的跨中，取出半跨梁，遠端鉸支，在近端施加彎矩(M)，求出近端的轉角(θ)，應由下式計算轉動約束：
2 當剛架梁遠端簡支，或剛架梁的遠端是搖擺柱時，本規范第A.0.3條中的s應為全跨的梁長；
3 剛架梁近端與柱子簡支，轉動約束應為0。
A.0.3 楔形變截面梁對剛架柱的轉動約束，應按剛架梁變截面情況分別按下列公式計算：
1 剛架梁為一段變截面(圖A.0.3-1)：
式中：I0——變截面梁跨中小端截面的慣性矩(mm4)；
I1——變截面粱檐口大端截面的慣性矩(mm4)；
s——變截面梁的斜長。
圖A.0.3-1 剛架梁為一段變截面及其轉動剛度計算模型
2 剛架梁為二段變截面(圖A.0.3-2)：
式中：R1——與立柱相連的第1變截面梁段，遠端截面慣性矩與近端截面慣性矩之比；
R2——第2變截面梁段，近端截面慣性矩與遠端截面慣性矩之比；
s1——與立柱相連的第1段變截面梁的斜長；
s2——第2段變截面梁的斜長；
s——變截面梁的斜長；
i11——以大端截面慣性矩計算的線剛度(N·mm)；
i21——以第2段遠端截面慣性矩計算的線剛度(N·mm)；
I10、I11、I20、I21——變截面梁慣性矩(mm4)(圖A.0.3-2)。
圖A.0.3-2 剛架梁為二段變截面及其轉動剛度計算模型

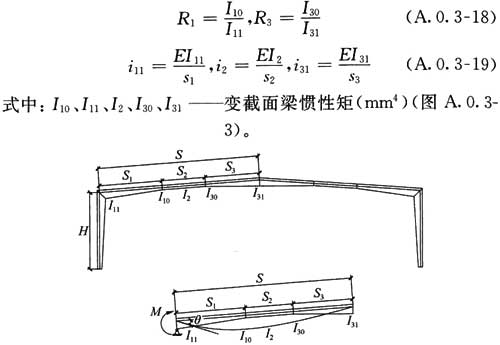

3 剛架梁為三段變截面(圖A.0.3-3)：
圖A.0.3-3 剛架梁為三段變截面及其轉動剛度算模型

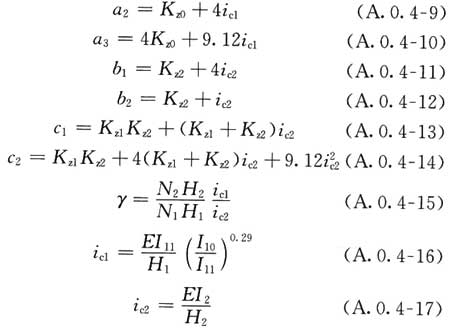

A.0.4 當為階形柱或兩段柱子時，下柱和上柱的計算長度應按下列公式確定：
式中：Kz0——柱腳對柱子提供的轉動約束(N·mm)；柱腳鉸支時，Kz0＝0.5ic1；柱腳固定時，Kz0＝50ic1；
Kz1——中間梁(低跨屋面梁，夾層梁)對柱子提供的轉動約束(N·mm)，按本規范第A.0.3條確定；
Kz2——屋面梁對上柱柱頂?shù)霓D(zhuǎn)動約束(N·mm)，按本規范第A.0.3條確定；
ic1——下柱為變截面時，下柱線剛度(N·mm)；
ic2——上柱線剛度(N·mm)；
I1、I2、I10、I11——柱子的慣性矩(mm4)(圖A.0.4)；
N1、N2——分別為下柱和上柱的軸力(N)；
H1、H2——分別為下柱和上柱的高度。
A.0.5 當為二階柱或三段柱子時，下柱、中柱和上柱的計算長度，應按不同的計算模型確定(圖A.0.5)，或按下列公式計算：
圖A.0.4 變截面階形剛架柱的計算模型
式中：μ1、μ2、μ3——分別為下段柱、中段柱和上段柱的計算長度系數；
ic1、ic2、ic3——分別為下段柱、中段柱和上段柱的線剛度(N·mm)。
A.0.6 當有搖擺柱(圖A.0.6)時，確定梁對剛架柱的轉動約束時應假設梁遠端鉸支在搖擺柱的柱頂，且確定的框架柱的計算長度系數應乘以放大系數η。
圖A.0.6 帶有搖擺柱的框架
1 放大系數η應按下列公式計算：
式中：Nj——換算到柱頂?shù)膿u擺柱的軸壓力(N)；
Njk，hjk——第就、j個搖擺柱上第k個豎向荷載(N)和其作用的高度；
Pi——換算到柱頂?shù)目蚣苤妮S壓力(N)；
Pik、Hik——第i個柱子上第k個豎向荷載和其作用的高度；
hj——第j個搖擺柱高度；
Hi——第i個剛架柱高度。
2 當搖擺柱的柱子中間無豎向荷載時，搖擺柱的計算長度系數取1.0；
3 當搖擺柱的柱子中間作用有豎向荷載時，可考慮上、下柱段的相互作用，決定各柱段的計算長度系數。
A.0.7 采用二階分析時，柱的計算長度應符合下列規定：
1 等截面單段柱的計算長度系數可取1.0；
2 有吊車廠房，二階或三階柱各柱段的計算長度系數，應按柱頂無側移，柱頂鉸接的模型確定。有夾層或高低跨，各柱段的計算長度系數可取1.0；
3 柱腳鉸接的單段變截面柱子的計算長度系數μ r應按下列公式計算：
式中：γ——變截面柱的楔率；
h0、h1——分別是小端和大端截面的高度；
I0、I1——分別是小端和大端截面的慣性矩(mm4)。
A.0.8 單層多跨房屋，當各跨屋面梁的標高無突變(無高低跨)時，可考慮各柱相互支援作用，采用修正的計算長度系數進行剛架柱的平面內穩定計算。修正的計算長度系數應按下列公式計算。當計算值小于1.0時，應取1.0。
式中：Nk、hk——分別為搖擺柱上的軸力(N)和高度；
K——在檐口高度作用水平力求得的剛架抗側剛度(N／mm)；
Pcrj——按傳統方法計算的框架柱的臨界荷載，其計算長度系數可按式(A.0.1-2)計算。
A.0.9 按本附錄確定的剛架柱計算長度系數適用于屋面坡度不大于1／5的情況，超過此值時應考慮橫梁軸向力的不利影響。
