GB/T 51028-2015 大體積混凝土溫度測控技術規范 （完整版）
1 總 則
1.0.1 為規范大體積混凝土溫度的監測和控制，確保大體積混凝土工程質量，制定本規范。
1.0.2 本規范適用于工業與民用建筑大體積混凝土及其他有特殊要求的混凝土溫度的監測和控制。本規范不適用于碾壓混凝土、水工混凝土溫度的監測和控制。
1.0.3 大體積混凝土溫度的監測和控制，除應符合本規范的規定外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
3.0.1 大體積混凝土施工前，應根據施工時的氣候條件、混凝土的幾何尺寸和混凝土的原材料、配合比，按現行國家標準《大體積混凝土施工規范》GB 50496有關規定進行混凝土的熱工計算，估算混凝土中心最高溫度；并應測定和繪制混凝土試樣的溫度時間曲線。
3.0.2 應根據混凝土的熱工計算結果和試樣溫度時間曲線，確定大體積混凝土的溫度控制方法。
3.0.3 大體積混凝土澆筑前，應根據混凝土的熱工計算結果和溫度控制要求，編制測溫方案。測溫方案應包括：測位、測點布置、主要儀器設備、養護方案、異常情況下的應急措施等；當采取水冷卻工藝進行混凝土內部溫度控制時，尚應編制專項方案。
3.0.4 大體積混凝土澆筑后，應根據實測的試樣混凝土溫度曲線和實時溫度監測結果，調整和改進保溫、保濕養護措施。
3.0.5 大體積混凝土溫度監測與控制工作結束后，應編制大體積混凝土溫度監測報告，監測報告內容可按本規范附錄A編寫。
4 大體積混凝土試樣溫度時間曲線的測定
5 大體積混凝土溫度的監測
6 大體積混凝土溫度控制
附錄A 測溫報告格式
A.0.1 測溫報告應包括下列內容：
1 項目簡介；
2 測溫設備；
3 測試結果；
4 附件等。
A.0.2 項目簡介應包括下列內容：
1 工程概況；
2 混凝土強度等級、配合比、混凝土總量、澆筑厚度；
3 施工氣候條件，混凝土澆筑時間，溫度監測實施的時間范圍等。
A.0.3 測溫儀器設備應包括下列內容：
1 測溫儀器系統組成、功能、結果表達方式；
2 測溫儀器及傳感器測量范圍、精度；
3 溫度傳感器布置方式。
A.0.4 測溫結果應包括下列內容：
1 測溫期間混凝土內部最高溫度、最大溫差、平均日降溫值；
2 降溫措施及效果；
3 編制單位、時間。
A.0.5 附件應包括下列內容：
1 測位、測點布置示意圖；
2 溫控系統示意圖、測溫曲線圖。
附錄B 水冷卻系統設計參數估算
B.0.1 單位體積混凝土發熱量可按下式計算：
[B.0.1]
式中：Qco——混凝土的總發熱量，kJ／m3；
Q0——水泥的水化熱，kJ／kg；
W——混凝土的膠凝材料用量，kg／m3；
k——不同摻量摻合料水化熱調整系數，可按現行國家標準《大體積混凝土施工規范》GB 50496規定取值。
B.0.2 混凝土絕熱溫升可按下式計算：
[B.0.2]
式中：T(t)——混凝土齡期為t時的絕熱溫升，℃；
W——每立方米混凝土的膠凝材料用量，kg／m3；
Cco——混凝土的比熱，一般為0.92～1.0kJ／(kg·℃)；
ρ——混凝土密度，kg／m3；
m——與水泥品種、澆筑溫度等有關的系數，一般取0.3～0.5：
t——混凝土齡期，d；
Qco——膠凝材料水化熱，kJ／kg。
B.0.3 混凝土t時段冷卻放熱量可按下式計算：
[B.0.3]
式中：Qt——水冷卻期間混凝土散熱量，kJ；
Cco——混凝土的比熱，一般為(0.92～1.0)kJ／(kg·℃)；
ρ——混凝土密度，kg／m3；
Vco——混凝土體積，m3；
△T——t時段混凝土溫差，℃。
B.0.4 水冷卻帶走熱量可按下式計算：
[B.0.4]
式中：kc——總熱量中被水冷卻帶走的熱量系數，取0.3～0.4；
Qt——t齡期的混凝土累計總發熱量，kJ；
Qcool——冷卻水帶走的總熱量，kJ。
B.0.5 冷卻水總量可按下式計算：
[B.0.5]
式中：Qcool——冷卻水帶走的總熱量，kJ；
Cw——水的比熱，取4.18kJ／(kg·℃)；
mw——冷卻水總質量，kg；
Tout——冷卻水出口溫度，℃；
Tin——冷卻水進口溫度，℃。
B.0.6 單回路冷卻水管管徑可按下式計算：
[B.0.6]
式中：d——冷卻水管內徑，mm；
mw——冷卻水總質量，kg；
vw——冷卻水的流速，取(0.8～1.0)m／s；
tc——預計混凝土冷卻時間，s；
ρw——水的密度，取1000kg／m3。
B.0.7 應根據冷卻水流量，確定水泵額定流量，水泵揚程宜為(20～25)m，選擇水泵型號。
B.0.8 應根據大體積混凝土結構形式，選擇水冷卻回路的分布。
附錄C 水冷卻系統組成
C.0.1 水冷卻管水平布置時，水管距混凝土邊緣距離宜為1500mm～2000mm，管間距按本規范第6.3.2條選用；單層多回路水冷卻管宜布置在澆筑混凝土的同一水平面，各回路之間應并聯與主管道相連，每回路寬度宜為5000mm～10000mm(圖C.0.1)。

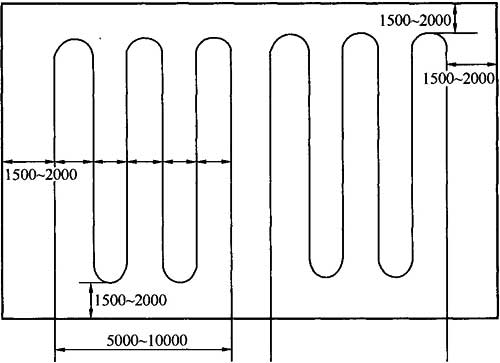

圖C.0.1 冷卻水管平面布置圖
C.0.2 水冷卻管豎向單層布置時，冷卻管宜布置在混凝土的中間部位；豎向多層布置時，層間距宜為1500mm(圖C.0.2-1、圖C.0.2-2)。
圖C.0.2-1 冷卻水管單層布置
圖C.0.2-2 雙層布置圖
C.0.3 水冷卻循環系統組由下列部分組成(圖C.0.3)：
1 水箱：容量(5～10)m3；
2 循環水泵：可采用管道泵、潛水泵、離心泵等；
3 穩壓裝置：宜采用
300mm鋼管，長L＝(2～5.0)m；
4 溫度計：量程(0～100)℃；
5 壓力表：量程(0～0.5)MPa；
6 回水管：管徑
20mm；
7 冷卻水管：按本規范第6.3.1條選用；
8 進水管：外來水源調節管，水箱溫度過高時，可放入冷水，調節進水溫度；
9 溢流管：調節穩壓裝置壓力；
10 溫度計：量程(0～100)℃。

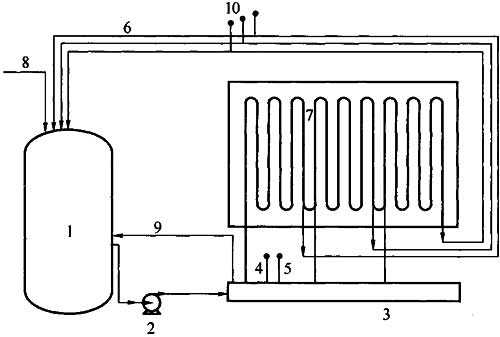

圖C.0.3 水冷卻系統圖
1-水箱；2-水泵；3-穩壓裝置；4-溫度計；5-壓力表；6-回水管；7-冷卻水管；8-進水管；9-溢流管；10-溫度計
