GB/T 50476-2008 混凝土結(jié)構(gòu)耐久性設(shè)計(jì)規(guī)范 （完整版）
1 總 則
1.0.1 為保證混凝土結(jié)構(gòu)的耐久性達(dá)到規(guī)定的設(shè)計(jì)使用年限，確保工程的合理使用壽命要求，制定本規(guī)范。
1.0.2 本規(guī)范適用于常見環(huán)境作用下房屋建筑、城市橋梁，隧道等市政基礎(chǔ)設(shè)施與一般構(gòu)筑物中普通混凝土結(jié)構(gòu)及其構(gòu)件的耐久性設(shè)計(jì)，不適用于輕骨料混凝土及其他特種混凝土結(jié)構(gòu)。
1.0.3 本規(guī)范規(guī)定的耐久性設(shè)計(jì)要求，應(yīng)為結(jié)構(gòu)達(dá)到設(shè)計(jì)使用年限并具有必要保證率的最低要求。設(shè)計(jì)中可根據(jù)工程的具體特點(diǎn)，當(dāng)?shù)氐沫h(huán)境條件與實(shí)踐經(jīng)驗(yàn)，以及具體的施工條件等適當(dāng)提高。
1.0.4 混凝土結(jié)構(gòu)的耐久性設(shè)計(jì)，除執(zhí)行本規(guī)范的規(guī)定外，尚應(yīng)符合國家現(xiàn)行有關(guān)標(biāo)準(zhǔn)的規(guī)定.
2 術(shù)語和符號(hào)
2.2 符號(hào)
c——鋼筋的混凝土保護(hù)層厚度；
C1——鋼筋的混凝土保護(hù)層厚度的檢測值；
Ca30——強(qiáng)度等級為C30的引氣混凝土；
DRCM——用外加電場加速離子遷移的標(biāo)準(zhǔn)試驗(yàn)方法測得的氯離子擴(kuò)散系數(shù)；
DF——混挺土抗凍耐久性指數(shù)；
E0——經(jīng)歷凍融循環(huán)之前混凝土的初始動(dòng)彈性模量；
E1——經(jīng)歷凍融循環(huán)后混凝土的動(dòng)彈性模量；
W／B——混凝土的水膠比；
αf——混凝土原材料中的粉煤灰重量占膠凝材料總重的比值；
αs——混凝土原材料中的磨細(xì)礦渣重量占膠凝材料總重的比值；
——混凝土保護(hù)層施工允許負(fù)偏差的絕對值。
3 基本規(guī)定
4 一般環(huán)境
5 凍融環(huán)境
6 氯化物環(huán)境
7 化學(xué)腐蝕環(huán)境
8 后張預(yù)應(yīng)力混凝土結(jié)構(gòu)
附錄A 混凝土結(jié)構(gòu)設(shè)計(jì)的耐久性極限狀態(tài)
A.0.1 結(jié)構(gòu)構(gòu)件耐久性極限狀態(tài)應(yīng)按正常使用下的適用性極限狀態(tài)考慮，且不應(yīng)損害到結(jié)構(gòu)的承載能力和可修復(fù)性要求。
A.0.2 混凝土結(jié)構(gòu)構(gòu)件的耐久性極限狀態(tài)可分為以下三種：
1 鋼筋開始發(fā)生銹蝕的極限狀態(tài)；
2 鋼筋發(fā)生適量銹蝕的極限狀態(tài)；
3 混凝土表面發(fā)生輕微損傷的極限狀態(tài)。
A.0.3 鋼筋開始發(fā)生銹蝕的極限狀態(tài)應(yīng)為混凝土碳化發(fā)展到鋼筋表面，或氯離子侵入混凝土內(nèi)部并在鋼筋表面積累的濃度達(dá)到臨界濃度。
對銹蝕敏感的預(yù)應(yīng)力鋼筋、冷加工鋼筋或直徑不大于6mm的普通熱軋鋼筋作為受力主筋時(shí)，應(yīng)以鋼筋開始發(fā)生銹蝕狀態(tài)作為極限狀態(tài)。
A.0.4 鋼筋發(fā)生適量銹蝕的極限狀態(tài)應(yīng)為鋼筋銹濁發(fā)展導(dǎo)致混凝土構(gòu)件表面開始出現(xiàn)順筋裂縫，或鋼筋截面的徑向銹蝕深度達(dá)到0.1mm。
普通熱軋鋼筋(直徑小于或等于6mm的細(xì)鋼筋除外)可按發(fā)生適量銹蝕狀態(tài)作為極限狀態(tài)。
A.0.5 混凝土表面發(fā)生輕微損傷的極限狀態(tài)應(yīng)為不影響結(jié)構(gòu)外觀、不明顯損害構(gòu)件的承載力和表層混凝土對鋼筋的保護(hù)。
A.0.6 與耐久性極限狀態(tài)相對應(yīng)的結(jié)構(gòu)設(shè)計(jì)使用年限應(yīng)具有規(guī)定的保證率，并應(yīng)滿足正常使用下適用性極限狀態(tài)的可靠度要求。根據(jù)適用性極限狀態(tài)失效后果的嚴(yán)重程度，保證率宜為90％～95％，相應(yīng)的失效概率宜為5％～10％。
A.0.7 混凝土結(jié)構(gòu)耐久性定量設(shè)計(jì)的材料劣化數(shù)學(xué)模型，其有效性應(yīng)經(jīng)過驗(yàn)證并應(yīng)具有可靠的工程應(yīng)用經(jīng)驗(yàn)。定量計(jì)算得出的保護(hù)層厚度和使用年限，必須滿足本規(guī)范第A.0.6條的保證率規(guī)定。
A.0.8 采用定量方法計(jì)算環(huán)境氯離子侵入混凝土內(nèi)部的過程，可采用Fick第二定律的經(jīng)驗(yàn)擴(kuò)散模型。模型所選用的混凝土表面氯離子濃度、氯離子擴(kuò)散系數(shù)、鋼筋銹蝕的臨界氯離子濃度等參數(shù)的取值應(yīng)有可靠的依據(jù)。其中，表面氯離子濃度和擴(kuò)散系數(shù)應(yīng)為其表觀值，氯離子擴(kuò)散系數(shù)、鋼筋銹蝕的臨界濃度等參數(shù)還應(yīng)考慮混凝土材料的組成特性、混凝土構(gòu)件使用環(huán)境的溫、濕度等因素的影響。
附錄B 混凝土原材料的選用
附錄C 引氣混凝土的含氣量與氣泡間隔系數(shù)

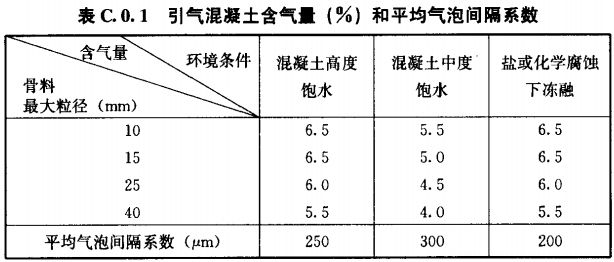

C.0.1 引氣混凝土含氣量與氣泡間隔系數(shù)應(yīng)符合表C.0.1的規(guī)定。
注：1 含氣量從運(yùn)至施工現(xiàn)場的新拌混凝土中取樣用含氣量測定儀(氣壓法)測定，允許絕對誤差為±1.0％，測定方法應(yīng)符合現(xiàn)行國家標(biāo)準(zhǔn)《普通混凝土拌合物性能試驗(yàn)方法標(biāo)準(zhǔn)》GB／T 50080；
2 氣泡間隔系數(shù)為從硬化混凝土中取樣(芯)測得的數(shù)值.用直線導(dǎo)線法測定，根據(jù)拋光混凝土截面上氣泡面積推算三維氣泡平均間隔，推算方法可按國家現(xiàn)行標(biāo)準(zhǔn)《水工混凝土試驗(yàn)規(guī)程》DL/T 5150 的規(guī)定執(zhí)行；
3 表中含氣量：C50混凝土可降低0.5％，C60混凝土可降低1％.但不應(yīng)低于3.5％。
附錄D 混凝土耐久性參數(shù)與腐蝕性離子測定方法

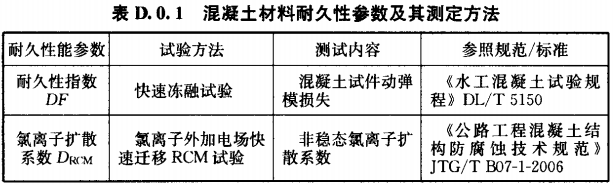

D.0.1 混凝土抗凍耐久性指數(shù)DF和氯離子擴(kuò)散系數(shù)DRCM的測定方法應(yīng)符合表D.0.1的規(guī)定。

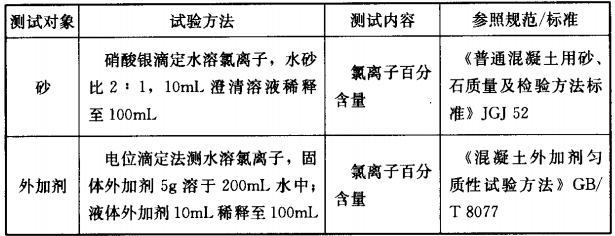

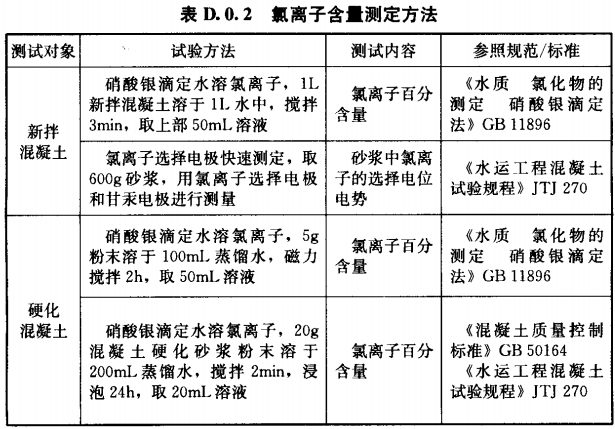

D.0.2 混凝土及其原材料中氯離子含量的測定方法應(yīng)符合表D.0.2的規(guī)定。

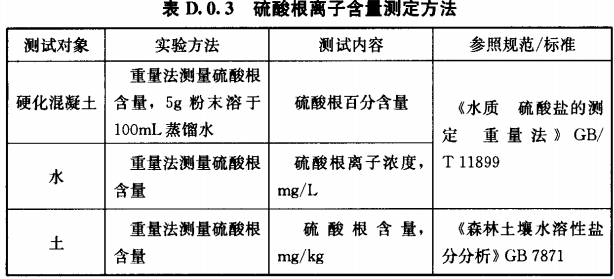

D.0.3 混凝土及水、土中硫酸根離子含量的測定方法應(yīng)符合表D.0.3的規(guī)定。
