GB 50906-2013 機械工業廠房結構設計規范 （完整版）
1 總 則
1.0.1 為保證機械工業廠房結構設計的質量，提高結構設計的水平，適應機械工業的發展，在滿足工藝要求的前提下，使結構設計做到安全適用、技術先進、經濟合理，制定本規范。
1.0.2 本規范適用于無抗震設防要求的新建、改建和擴建機械工業廠房的結構設計。
1.0.3 機械工業廠房的結構設計，應符合下列規定：
1 結構布置、選型和構造處理應根據生產工藝、建筑功能、施工技術、自然環境、巖土工程條件、材料供應和改擴建要求等因素確定；
2 結構設計應有足夠的強度、剛度和延性，并應滿足穩定性和耐久性的要求；
3 結構設計中采用的新技術、新結構、新材料，應經過有關主管部門或受委托單位鑒定認可，并應具有完整的技術文件；
4 結構設計中宜采用標準構配件，在同一工程中，宜減少結構構配件的種類；
5 結構設計應取得巖土工程、地震和氣象等有關的基本設計資料。
1.0.4 機械工業廠房的結構設計，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
3.0.1 機械工業廠房的結構型式應根據工藝要求、材料供應和施工條件等因素確定。
3.0.2 單層機械工業廠房宜采用鋼筋混凝土或鋼排架結構；框排架廠房宜采用鋼筋混凝土或鋼框排架結構，亦可采用鋼排架-鋼筋混凝土框架混合的框排架結構；多層與高層機械工業廠房宜采用框架、框架-剪力墻或框架-支撐結構。
技術經濟合理時，可采用鋼管混凝土柱。
3.0.3 符合下列條件之一時，宜采用鋼結構：
1 設有雙層或雙層以上起重機(含壁行起重機)的廠房；
2 柱距大于等于12m、起重機起重量大于75t的廠房。
3.0.4 柱距大于15m的大柱網的單層廠房，當無起重機或有起重量為10t及以下的懸掛起重機時，屋蓋可采用柱支承和周邊支承的網架或空間桁架結構。
3.0.5 有下列情況之一的單層廠房，可采用門式剛架輕型房屋鋼結構，且廠房跨度不宜大于36m，柱距不宜大于9m，檐口高度不宜超過12m：
1 無橋式起重機；
2 起重量不大于20t的A1～A5工作級別橋式起重機；
3 起重量不大于3t的懸掛式起重機。
3.0.6 機械工業廠房常用起重機工作級別可劃分為A1～A8級，其與過去常用的工作制等級的對應關系，可按本規范附錄A確定。
3.0.7 跨度不大于15m、柱距不大于6m的單層廠房，符合下列條件之一時，可采用磚柱結構：
1 柱頂標高不大于7.5m、無起重機或有起重量不大于3t的懸掛起重機廠房；
2 起重量不大于5t的A1～A5工作級別梁式起重機、軌頂標高不大于6m的廠房。
3.0.8 受腐蝕性介質作用的機械工業廠房的防腐蝕設計，應符合現行國家標準《工業建筑防腐蝕設計規范》GB 50046的有關規定；其生產部位的腐蝕性介質類別，應根據工藝條件確定；當由工藝確定有困難時，可按本規范附錄B的規定確定。
3.0.9 直接承受間歇性輻射熱影響，構件表面溫度經常處于150℃以上的廠房，應采用鋼結構，并應對其構件采取相應的隔熱措施。
當采取隔熱防護措施后，其表面溫度仍高于100℃時，在計算鋼的設計強度和彈性模量時，宜計入相應的折減系數。
3.0.10 鋼筋混凝土結構廠房中下列構件，當其表面溫度經常高于下列溫度時，應采取隔熱防護措施：
1 起重機梁、柱子為60℃；
2 屋蓋承重構件為80℃；
3 其他構件為100℃。
3.0.11 構件的隔熱防護措施，可按本規范附錄C的規定采用。構件表面溫度，應根據實測資料確定；無實測資料時，可按本規范附錄D的規定確定。
當鋼筋混凝土結構采取隔熱防護措施后，其表面溫度仍高于60℃時，在計算鋼筋和混凝土的設計強度和彈性模量時，應計入相應的折減系數。
3.0.12 機械工業廠房結構設計，應計入地面大面積堆載所產生的地基不均勻變形對上部結構的不利影響，且應提高柱、墻等承重結構的抗彎承載力和結構整體剛度；地基不均勻變形較大時，宜采用鉸接排架等對不均勻變形不敏感的結構形式。設計應對堆載的范圍、分布和允許的堆載量提出要求。
3.0.13 當房屋長度超過現行國家標準《砌體結構設計規范》GB 50003、《混凝土結構設計規范》GB 50010和《鋼結構設計規范》GB 50017的有關伸縮縫最大間距時，其設計應計入溫度變化的影響。
3.0.14 對結構分析軟件的計算結果應進行分析判斷，并應在確認其合理、有效后再作為工程結構設計的依據。
4 荷載和作用
5 材 料
6 地基設計
7 基礎設計
8 樓屋蓋結構
9 單層廠房
10 鋼筋混凝土多層與高層廠房
11 框排架廠房
11.0.1 機械工業廠房可采用側向框排架結構[圖11.0.1(a)]或豎向框排架結構廠房[圖11.0.1(b)]。當采用單柱伸出框架跨屋頂支承排架跨屋蓋時，應在計算和構造上采取增強單柱延性和承載力的措施，并應在單柱頂沿廠房縱向設置聯系梁形成縱向框架。

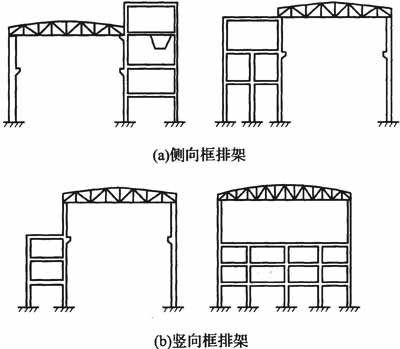

圖11.0.1 框排架結構廠房示意
11.0.2 框排架廠房的框架部分，可采用框架、框架-剪力墻或框架-支撐結構。側向框排架結構廠房，排架跨與框架跨的連接宜采用鉸接。
11.0.3 框排架廠房的結構布置，除應符合本規范第9章和第10章的有關規定外，尚應符合下列要求：
1 廠房的平面和立面布置宜簡單、規則、對稱，平面宜為矩形；
2 在結構單元平面內，框架、剪力墻、柱間支撐等抗側力構件宜對稱均勻布置，并應沿結構全高設置；
3 質量大的設備不宜布置在結構單元的邊緣或端部樓層上；
4 圍護墻宜選用輕質材料、輕型墻板、鋼筋混凝土墻板；當結構單元一端敞開另一端有山墻時，其山墻宜選用柔性連接方案；
5 側向框排架結構廠房當排架跨的縱向長度大于框架跨的縱向長度時，宜設置變形縫將廠房分為兩個獨立的結構單元，也可采取增加純排架部分的抗側剛度的加強措施。
11.0.4 側向框排架結構廠房的排架跨，應符合下列要求：
1 屋蓋宜采用無檁屋蓋體系，并應加強屋蓋支撐設置和構件之間的連接；
2 縱向端部應設屋架、屋面梁或采用框架結構承重，不應采用山墻承重；
3 排架跨與框架跨相連處，排架跨屋架、屋面梁支座宜與框架跨樓層或屋蓋位于同一標高；當框架跨柱距大于排架跨柱距，需設置托梁支承排架跨的屋架、屋面梁時，托梁頂應與框架跨樓層或屋蓋位于同一標高；
4 排架跨設有橋式起重機時，起重機梁頂面宜與框架跨樓層或屋蓋位于同一標高；當工藝需要，排架跨的屋架、屋面梁底面或起重機梁頂面位于框架跨的樓層之間時，應對此處的框架柱采取加強措施，并應計入排架跨屋蓋傳來的水平力或起重機橫向制動力在框架柱中產生的附加內力；
5 排架柱列的縱向抗側力結構，可采用框架、柱間支撐或剪力墻。當采用階形柱或格構式柱時，應在兩肢柱上分別設置柱間支撐或剪力墻，支撐間應設綴板連接，剪力墻間應設置鋼筋混凝土肋板相連。
11.0.5 豎向框排架結構廠房，應符合下列要求：
1 排架重心宜與下部結構剛度中心接近或重合，多跨排架宜等高等長；
2 樓面應采用現澆鋼筋混凝土結構，頂層排架嵌固樓層應避免開設大洞口，其樓板厚度不宜小于150mm；
3 排架柱應豎向連續延伸至基底；
4 頂層排架設有縱向柱間支撐時，柱間支撐開間樓面不應設有樓梯間或樓板開設大洞口；柱間支撐斜桿中心線應與連接處的梁柱中心線匯交于一點。
5 豎向框排架結構廠房屋蓋支撐布置應符合本規范第9章的有關規定。
11.0.6 框排架結構宜采用空間結構模型進行整體內力分析。
12 改建與擴建工程
附錄A 機械工業廠房常用起重機工作級別的劃分及其與工作制等級的對應關系
A.0.1 機械工業廠房常用起重機的工作級別，宜按表A.0.1的規定確定。
表A.0.1 機械工業廠房常用起重機的工作級別
A.0.2 起重機工作制等級與其工作級別的對應關系應符合表A.0.2的規定。
表A.0.2 起重機工作制等級與工作級別的對應關系
| 工作制等級 | 輕級 | 中級 | 重級 | 特重級 |
| 工作級別 | A1～A3 | A4、A5 | A6、A7 | A8 |
附錄B 機械工業廠房生產部位的腐蝕性介質類別
附錄B 機械工業廠房生產部位的腐蝕性介質類別
表B 機械工業廠房生產部位的腐蝕性介質類別
附錄C 常用的構件隔熱防護措施
C.0.1 屋面板等圍護構件，表面應粉憎水膨脹珍珠巖砂漿或噴超細無機纖維隔熱層(圖C.0.1)。
圖C.0.1 屋面板等隔熱措施
1-屋面板；2-隔熱層
C.0.2 鋼筋混凝土承重結構構件的隔熱，宜在構件表面外包玻璃絲棉毯或外包玻璃絲棉毯加鐵板網(圖C.0.2-1)；當構件表面離熱源較近，且表面溫度大于150℃時，應外包鋼板，并應根據溫度情況在鋼板與構件之間填巖棉、礦棉或預留流動空氣層(圖C.0.2-2)。
圖C.0.2-1 梁的隔熱措施
1-構件；2-玻璃絲棉毯；3-鐵板網
圖C.0.2-2 構件離熱源較近時的隔熱措施
1-構件；2-鋼板；3-巖棉、礦棉；4-流動空氣層
C.0.3 鋼筋混凝土柱應采用矩形截面，并應根據熱源作用情況，全斷面或部分?jǐn)嗝姘氪u厚的護壁；在穩定熱源作用下，應在護壁與柱之間預留流動空氣層(圖C.0.3)。
圖C.0.3 鋼筋混凝土柱隔熱措施
1-構件；2-120厚磚隔熱層；3-流動空氣層
C.0.4 面對高溫爐口或鋼渣飛濺的構件表面，應設鋼板防護。
附錄D 構件表面溫度
附錄D 構件表面溫度
表D 構件表面溫度(℃)
附錄E 工作平臺的均布活荷載
E.0.1 機械化運輸系統、起重機檢修平臺、鍋爐房、煤氣站、工藝和公用平臺的均布活荷載標準值，可按表E.0.1的規定采用。
表E.0.1 工作平臺均布活荷載標準值(kN／m2)
注：荷載的組合值系數宜取1.0，頻遇值系數宜取0.95，準永久值系數宜取0.85。
E.0.2 鑄工車間熔化工部平臺的均布荷載標準值，可按表E.0.2的規定采用。
表E.0.2 鑄工車間熔化工部平臺的均布活荷載標準值(kN／m2)
注：1 平臺荷載的計算依據與表中規定不相符時，應按實際情況確定其活荷載標準值。
2 荷載的組合值系數宜取1.0，頻遇值系數宜取0.95，準永久值系數宜取0.85。
附錄F 熱加工車間的地面荷載
F.0.1 鑄工車間地面荷載標準值，可按表F.0.1的規定采用。
表.F.0.1 鑄工車間地面荷載標準值(kN／m2)
注：表列荷載值和地面材料，設計時應經工藝設計入核對后確定。
F.0.2 熱處理車間地面荷載標準值，可按表F.0.2的規定采用。

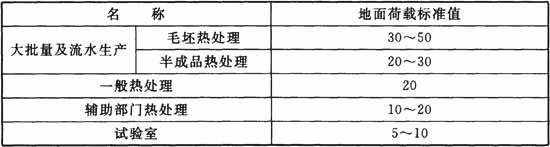

表F.0.2 熱處理車間地面荷載標準值(kN／m2)
F.0.3 鍛造車間地面荷載標準值，可按表F.0.3的規定采用。
表F.0.3 鍛造車間地面荷載標準值(kN／m2)
F.0.4 鍛造車間煙道頂部地面荷載標準值，可按表F.0.4的規定采用。
表F.0.4 鍛造車間煙道頂部地面荷載標準值(kN／m2)
注：本表適用于煙道拱頂?shù)穆裰蒙疃葹殡x地面0.5m以下。表中較大值用于有車輛通過的區域。
附錄G 常用機械設備動力系數
附錄G 常用機械設備動力系數

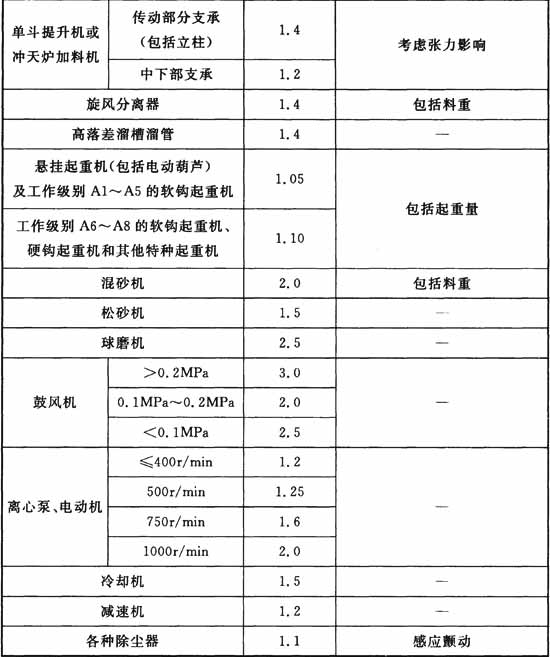

表G 常用機械設備動力系數
附錄H 各類混凝土的水泥品種和組成材料
H.0.1 各類混凝土水泥品種的選用，宜符合表H.0.1的規定。

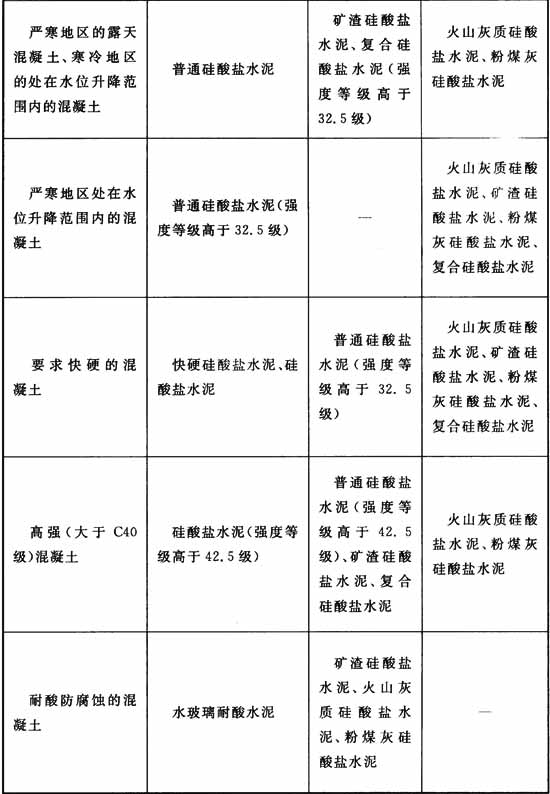

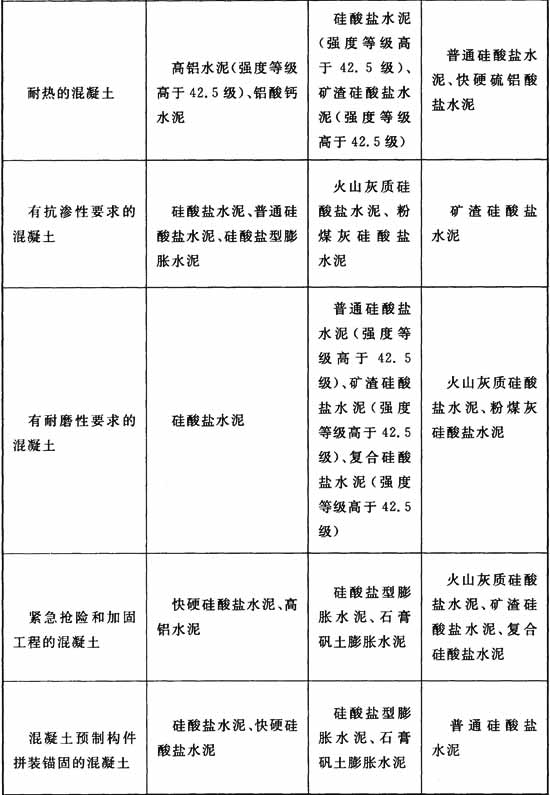

表H.0.1 各類混凝土水泥品種選用
注：1 需蒸汽養護的水泥，宜根據具體條件通過試驗確定；
2 泵送混凝土不宜采用火山灰質硅酸鹽水泥。
H.0.2 用于拌制混凝土的砂、石、水，應符合下列規定：
1 砂、石的質量要求，應符合現行行業標準《普通混凝土用砂、石質量及檢驗方法標準》JGJ 52的有關規定；
2 水的質量要求，應符合現行行業標準《混凝土用水標準》JGJ 63的有關規定。
H.0.3 溫度作用下的混凝土，其材料組成宜符合下列要求：
1 混凝土的膠結材料應采用普通硅酸鹽水泥或礦渣硅酸鹽水泥，其強度等級不宜低于42.5級，水泥用量不宜多于500kg／m3，水灰比宜大于0.5；
2 混凝土的粗集料宜采用玄武巖、閃長巖、安山巖、花崗巖等破碎的碎石，其最大粒徑不宜大于20mm；
3 混凝土的細集料宜采用天然砂，亦可采用本條第2款規定的巖石破碎篩分后的細集料，其技術性能應符合混凝土用砂的要求，且不得含有金屬礦物、云母、硫化物和硫酸鹽；
4 混凝土中不得摻用煅燒過的石灰?guī)r和白云石。
H.0.4 耐熱混凝土的組成材料，宜符合下列要求：
1 采用的水泥強度等級不得低于42.5級，水泥用量不應超過450kg／m3；采用硅酸鹽水泥時，不得摻有石灰?guī)r類混合物材料；采用礦渣硅酸鹽水泥時，水泥中磨細水淬礦渣含量不得大于50％；
2 當使用溫度低于350℃或高于700℃時，除水渣含量大于50％的礦渣硅酸鹽水泥耐熱混凝土外，其他類別的耐熱混凝土宜加黏土質、粉煤灰質或燒結錳等摻和料；
3 骨料的耐燃溫度不宜低于1350℃～1450℃，且不宜采用石英質骨料；當使用黏土質材料時，應除去表面熔渣和雜質，其強度應大于10MPa，粒徑不應大于20mm；采用錳質材料時應經過碳化處理；采用高爐重礦渣時，應有良好的安全性，并不應有大于25mm的玻璃質顆粒。
H.0.5 防水混凝土的組成材料，宜符合下列規定。
1 普通防水混凝土，宜符合現行國家標準《地下工程防水技術規范》GB 50108的規定；
2 外加劑防水混凝土采用的外加劑，應符合現行國家標準《混凝土外加劑應用技術規范》GB 50119的規定；
3 膨脹水泥防水混凝土的水泥用量不宜少于350kg／m3；粗骨料要求應與普通防水混凝土相同，砂子宜用中砂，其細度模數宜為2.4～2.6。膨脹水泥防水混凝土宜在氣溫不低于5℃條件下施工，膨脹劑的品種和性能應符合現行國家標準《混凝土膨脹劑》GB／T 23439的有關規定；
4 防水混凝土可摻入一定數量的粉煤灰、礦渣粉、硅粉等。粉煤灰的品質，應符合現行國家標準《用于水泥和混凝土中的粉煤灰》GB 1596的有關規定，粉煤灰的級別不應低于二級，摻量宜為膠凝材料總量的20％～30％；礦渣粉的品質，應符合現行國家標準《用于水泥和混凝土中的粒化高爐礦渣粉》GB／T 18046的有關規定；硅粉摻量宜為膠凝材料總量的2％～5％；使用復合摻和料時，其品種和用量應通過試驗確定；
5 防水混凝土可根據工程抗裂需要摻入鋼纖維或合成纖維，纖維的品種及摻量應通過試驗確定；
6 防水混凝土中各類材料的總堿量(Na2O當量)不得大于3kg／m3，氯離子含量不應超膠凝材料總量的0.1％。
H.0.6 抗凍混凝土應摻加有引氣作用的外加劑，其質量應符合現行國家標準《混凝土外加劑》GB 8076的有關規定。
H.0.7 防油滲混凝土的組成材料，宜符合下列規定：
1 宜采用強度等級不低于42.5級的硅酸鹽水泥或普通硅酸鹽水泥，亦可采用火山灰質硅酸鹽水泥；
2 粗骨料宜采用粒徑為5mm～40mm、符合篩分曲線、低吸水率、空隙率小于45％、不含或少含泥土雜質的碎石；不宜采用石灰?guī)r或松散多孔和吸水性較大的砂巖；
3 細骨料應采用潔凈的石英砂，并應通過5mm篩孔，細度模數宜小于2.5；砂、石混合后的級配空隙率應小于35％；
4 應使用潔凈的水；
5 密實劑可采用氫氧化鐵、三氯化鐵或氫氧化亞鐵，摻量宜為水泥用量的1.5％～3.0％；也可摻入少量的木質素磺酸鈣減水劑；
6 混凝土中配置的鋼筋，應采用帶肋鋼筋；
7 防油滲混凝土的配合比和復合添加劑的品種和用量，應通過試驗確定。
H.0.8 耐磨混凝土的組成材料，宜符合下列規定：
1 宜采用強度等級不低于42.5級的硅酸鹽水泥，亦可采用普通硅酸鹽水泥或礦渣硅酸鹽水泥；
2 采用鋼屑作細骨料時，其粒徑應為1mm～5mm，鋼屑中不應有雜物，使用前應燒去油脂，并應用稀酸溶液除銹和清水洗凈；
3 采用石英砂作細骨料時，其粒徑不應小于0.15mm，二氧化硅含量不應少于95％，松堆密度不宜少于1600kg／m3；
4 配合比應經試配后確定，水灰比不應大于0.5。
H.0.9 配制鋼纖維混凝土?xí)r，嚴禁摻加氯鹽，且不得用海水、海砂拌制；采用的粗骨料的最大粒徑不宜大于25mm；拌制鋼纖維混凝土，宜摻加減水劑。
附錄J 單層廠房縱向柱列溫度應力的計算
圖J.0.1 溫度作用下縱向柱列的計算
式中：△n1——由于溫度變化在柱頂處產生的水平位移；
△n2——由于溫度變化在起重機梁頂面處產生的水平位移；
ξ1、ξ2——位移損失系數，ξ1可取1.0，ξ2可取0.6；
α——線膨脹系數，鋼結構取12×10-6，混凝土結構取10×10-6(1／℃)；
an——不動點至所計算柱之間的距離，宜取柱間支撐中心到端部第二根柱的距離；
△t——計算溫度差，可按表J.0.1采用。
表 J.0.1 計算溫度差
2 柱頂和起重機梁頂面標高處的反力，可根據該二點的位移值，按一般排架分析的方法求得；
3 柱腳處因溫度變化引起的彎矩和剪力，可按下列公式計算：
式中：MA——柱腳處因溫度變化引起的彎矩(kN·m)；
VA——柱腳處因溫度變化引起的剪力(kN)；
η——溫度應力損失系數，可取0.7；
RB——起重機梁頂面標高處的反力(kN)；
RC——柱頂反力(kN)；
h——柱頂?shù)街_處的距離；
h2——起重機梁頂面到柱腳處的距離。
J.0.1 當縱向溫度應力由柱列承受時，柱的溫度應力可按下列方法計算：
1 縱向柱列在溫度作用下的計算，可假定縱向柱列在柱間支撐處為不動支點，并可按下列公式計算由于溫度變化在柱頂與起重機梁頂面標高處產生的水平位移(圖J.0.1)；
J.0.2 當采用柱間支撐承受縱向柱列的溫度應力時，可假定不動鉸近似位于兩支撐之間，按本規范公式(J.0.1-2)求出下柱支撐頂面標高處因溫度作用產生的水平位移，并應按下式計算支撐斜桿的內力：
式中：N1——因溫度作用引起下柱支撐斜桿的內力(kN)；
θ——下柱支撐斜桿與水平線之間的夾角；
A1——下柱支撐斜桿的截面面積(mm2)；
A2——起重機梁或其他縱向桿件的截面面積(mm2)；
E——支撐的彈性模量(kN／mm2)；
l——下柱支撐之間距離；
a＇n——不動點至支撐之間距離。
附錄K 單層廠房排架橫向空間作用的計算
K.0.1 采用鋼筋混凝土柱無檁和有檁屋蓋的單層廠房，可計入屋蓋的空間作用進行橫向內力分析。分析時，可將按平面分析的計算結果乘以空間作用分配系數。
K.0.2 符合下列條件之一的排架，不應計入屋蓋的空間作用：
1 當廠房?jī)H一端有山墻或兩端無山墻，且廠房長度小于36m時；
2 天窗跨度大于廠房跨度的1／2，或天窗布置使廠房屋蓋沿縱向不連續時；
3 廠房柱距大于12m，或同一柱列中柱距不等且最大柱距超過12m時；
4 當屋架下弦為柔性拉桿時。
K.0.3 單跨單層廠房的空間作用分配系數，應符合下列規定：
1 當屋蓋結構采用肋高等于或大于150mm大型屋面板的無檁體系，且板與屋架為三點焊接連接時，空間作用分配系數可按表K.0.3-1的規定采用；

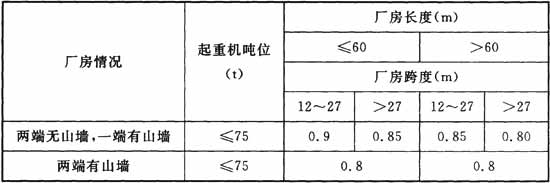

表K.0.3-1 無檁屋蓋單跨廠房的空間作用分配系數
2 當屋蓋為有檁體系，且檁條與屋架為焊接連接時，空間作用分配系數可按表K.0.3-2的規定采用。
表K.0.3-2 有檁屋蓋單跨廠房的空間作用分配系數
注：1 山墻應為實心磚墻，如山墻上開有孔洞時，其在山墻水平截面的削弱面積，不應大于山墻全部水平截面面積的1／2；大于1／2時，應視為無山墻情況；對今后要擴建拆除的山墻亦應視為無山墻情況。
2 當廠房設有溫度伸縮縫時，表中的廠房長度應按一個伸縮縫區段為一個單元，并將伸縮縫處視為無山墻情況。
K.0.4 多跨廠房的空間作用分配系數，可按下列方法確定：
1 等高多跨廠房，可按下式計算：
式中：m——等高多跨廠房的空間作用分配系數；
n——排架跨數；
m＇i——第i跨的單跨空間作用分配系數，按本規范表K.0.3-1和表K.0.3-2的規定采用。
2 不等高多跨廠房，可按下式計算：
式中： mi——不等高多跨廠房第i跨的空間作用分配系數；
Ci、Ci+1——柱高差系數；
m＇i-1、m＇i、m＇i+1——第i-1、i、i+1跨的單跨空間作用分配系數，按本規范表K.0.3-1和表K.0.3-2的規定采用，當i為邊跨時，本公式只取i及i-1或i+1跨的有關項。
K.0.5 柱高差系數，可按下列公式計算：
式中： hi——第i跨與第i-1跨廠房相鄰柱的低跨高度(基礎頂面至屋架下緣)；
Hi——第i跨與第i-1跨廠房相鄰柱的高跨高度；
hi+1——第i跨與第i+1跨廠房相鄰柱的低跨高度；
Hi+1——第i跨與第i+1跨廠房相鄰柱的高跨高度。
附錄L 單層廠房鋼筋混凝土柱的截面尺寸
L.0.1 柱距為6m的鋼筋混凝土柱廠房與露天棧橋柱的截面尺寸，可按表L.0.1的規定確定。當柱距為12m時，表L.0.1中數值宜乘以1.1系數；當柱距為18m時，表L.0.1中數值宜乘以1.25系數；中間柱距可按線性插入值取用。

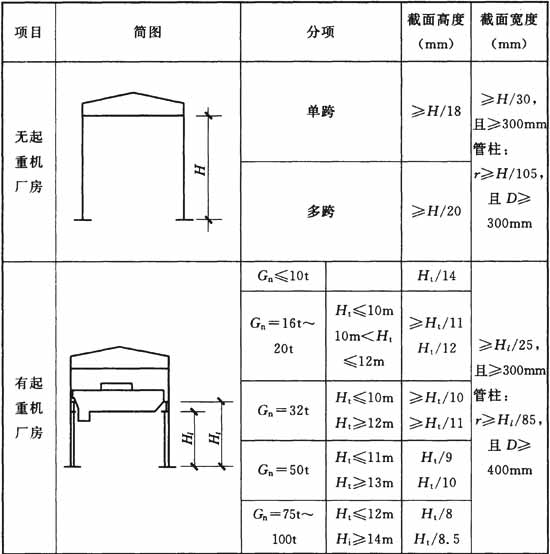

表L.0.1 柱距為6m的鋼筋混凝土柱廠房和露天棧橋柱的截面尺寸
注：1 表中Gn為起重機起重量，H為基礎頂面至柱頂?shù)目偢叨?，Ht為基礎頂面至起重機梁頂?shù)母叨?，Hl為基礎頂面至起重機梁底的高度，r為管柱的單管回轉半徑，D為管柱的單管外徑；
2 當采用平腹桿雙肢柱時，截面高度應乘以系數1.1；采用斜腹桿雙肢柱時，截面高度應乘以系數1.05；
3 表中有起重機廠房的柱截面高度系按A6、A7工作級別考慮，對A1～A5工作級別應乘以系數0.95。
L.0.2 工字形柱的腹板厚度不宜小于80mm，翼緣最小厚度不宜小于100mm。
附錄M 鋼筋混凝土平腹桿雙肢柱的內力計算

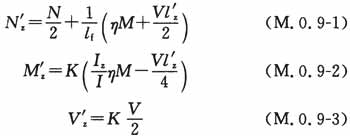

M.0.1 各層肢桿下端的拉肢或壓力較小肢桿的內力，可按下列公式計算：
式中：Nz——肢桿的軸向力(kN)；
Mz——肢桿的彎矩(kN·m)；
Vz——肢桿的剪力(kN)；
N——雙肢柱計算截面處的整體軸向力(kN)；
M——雙肢柱計算截面處的整體彎矩(kN·m)；
V——雙肢柱計算截面處的整體剪力(kN)；
I——雙肢柱整體截面的慣性矩(mm4)；
Iz——肢桿的截面慣性矩(mm4)；
lf——肢桿的中心距；
l＇z——腹桿的凈距；
η——雙肢柱整體截面的偏心距增大系數；
K——桿件剛度變化影響的內力修正系數，當兩肢桿的軸力不同號時，K＝1.5，當兩肢桿的軸力均為壓力，且小于或等于0.4fcbhz時(fc——混凝土抗壓強度設計值，N／mm2；b——柱寬，mm；hz——肢桿的截面高度，mm)，K＝1.2，大于0.4fcbhz時，K＝1.0。
M.0.2 雙肢柱整體截面的偏心距增大系數應按下式計算：
式中：ei——初始偏心距；
l0——將雙肢柱作為實腹排架柱考慮時的計算長度，可按現行國家標準《混凝土結構設計規范》GB 50010的規定采用；
h0——雙肢柱整體截面的有效高度；
h——雙肢柱整體截面的高度；
c——柱肢局部彎曲影響系數；
ξ1——偏心受壓桿件的截面曲率修正系數；
ξ2——構件長細比對截面曲率的影響系數。
M.0.3 柱肢局部彎曲影響系數，可按下式計算：
M.0.4 雙肢柱整體截面的有效高度，可按下式計算：
M.0.5 偏心受壓桿件的截面曲率修正系數，可按下式計算：
式中：ξ1——偏心受壓桿件的截面曲率修正系數，當計算的ξ1大于1.0時，取ξ1為1.0；
A——構件的截面面積(mm2)。
M.0.6 構件長細比對截面曲率的影響系數，可按下式計算：
ξ2——構件長細比對截面曲率的影響系數，當計算的ξ2大于1.0時，取ξ2為1.0。
M.0.7 各層肢桿下端的壓肢的內力，可按下列公式計算：
式中：N＇z——壓肢的軸向力(kN)；
M＇z——壓肢的彎矩(kN·m)；
V＇z——壓肢的剪力(kN)。
M.0.8 各層肢桿上端的拉肢或壓力較小肢桿的內力，可按下列公式計算：
M.0.9 各層肢桿上端的壓肢的內力，可按下列公式計算：
M.0.10 平腹桿的內力，可按下列公式計算：
式中：Mf——腹桿彎矩(kN·m)；
Vf——腹桿剪力(kN)；
Vmax——雙肢柱整體截面的最大剪力(kN)；
l＇f——肢桿的凈距；
lz——腹桿的中心距。
附錄N 單層廠房鋼柱的截面尺寸
附錄N 單層廠房鋼柱的截面尺寸

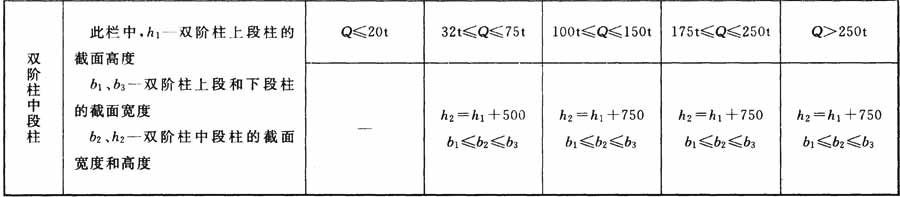

表N 單層廠房鋼柱的截面尺寸
注：1 表中括號內數值適用于設有A1～A5工作級別起重機的廠房。
2 按本表選取柱截面高度系數α?xí)r，尚應計及下列因素：
1)在起重機起重量相同的情況下，起重機工作頻繁時，α應取較大值，柱高度較小時，α宜取較大值，柱高度較大時，α宜取較小值；
2)在柱高度相同的情況下，起重機起重量越大，α應取較大值；起重機起重量越小，α應取較小值；
3)在起重機起重量及柱高度都相同的情況下，對單跨廠房，α應取較大值，對多跨廠房，α應取較小值，中列柱宜取較大值，邊列柱宜取較小值。
3 按本表選取柱寬度系數β時，尚應計及下列因素：
1)柱截面高度h較大時，β宜取較小值，柱截面高度h較小時β宜取較大值；
2)柱距較大時，β宜取較大值，柱距較小時β宜取較小值；
3)柱側向支點間距較大時，β宜取較大值，柱側向支點間距較小時β宜取較小值；
4 設有一般硬鉤起重機的廠房柱，其截面宜按Q＞250t廠房選取，對設有夾鉗或剛性料耙起重機的廠房柱，其截面宜按Q＞100t廠房選??；
5 Q為起重機起重量。
附錄P 鋼筋混凝土梁腹開矩形孔洞的設計與構造
P.0.1 矩形孔洞位置宜設于剪力較小的跨中1／3梁的凈跨度區域內，亦可設于梁端1／3梁的凈跨度區域內；洞高度中心與梁高度中心的偏心宜偏向受拉區，偏心距不宜大于梁高的0.05倍，矩形孔洞尺寸和位置應符合表P.0.1和圖P.0.1的要求。
表P.0.1 矩形孔洞尺寸和位置的限值
注：l為梁的凈跨度；hh為洞寬度；lh為梁截面高度；hc為洞頂?shù)搅喉數慕孛娓叨?；ht為洞底到梁底的截面高度；s2為洞到柱邊的凈距離；e0為孔洞中心到梁高中心的偏心距。
圖P.0.1 梁中開矩形孔洞的位置
P.0.2 孔洞周邊的鋼筋配置(圖P.0.2)，應符合下列要求：
1 當孔洞高度小于梁高的1／6及100mm，且孔洞寬度小于梁高的1／3及200mm時，其周邊鋼筋可按圖P.0.2所示構造配置。弦桿洞邊的縱向鋼筋可采用2
10～2
12，弦桿箍筋宜大于
6，間距不應大于弦桿有效高度的0.5倍，且不應大于100mm；孔洞兩側補強鋼筋宜靠近孔洞邊緣，補強斜筋可采用2
12，其傾角可取45°。
2 當孔洞尺寸不符合本條第1款的要求時，孔洞周邊的配筋應按計算確定，且不應小于按構造要求設置的鋼筋。
圖P.0.2 矩形孔洞周邊的配筋構造
As1-孔洞受壓弦桿上緣的縱向鋼筋；As2-孔洞受壓弦桿下緣的縱向鋼筋；
As3-孔洞受拉弦桿上緣的縱向鋼筋；As4-孔洞受拉弦桿下緣的縱向鋼筋；
Acsv-孔洞受壓弦桿的箍筋；Atsv-孔洞受拉弦桿的箍筋；
Av-孔洞邊的補強箍筋；Ad-孔洞邊的補強斜筋；
sc-受壓弦桿箍筋間距；st-受拉弦桿箍筋間距；
hc-受壓弦桿截面高度；ht-受拉弦桿截面高度；
la-鋼筋的錨固長度；Nc-受壓弦桿承受的軸向壓力；
Nt-受拉弦桿承受的軸向拉力；d-鋼筋直徑
P.0.3 孔洞邊一側的補強箍筋和補強斜筋的截面積，可按下列公式計算：
式中：Av——孔洞邊補強箍筋的面積(mm2)；
Ad——孔洞邊補強斜筋的面積(mm2)；
V1——孔洞邊緣截面處較大的剪力設計值(N)；
fyv——孔洞側邊補強箍筋的抗拉強度設計值(N／mm2)；
fyd——孔洞側邊補強斜筋的抗拉強度設計值(N／mm2)；
α——補強斜筋與水平線之間的夾角(°)。
P.0.4 孔洞受壓弦桿和受拉弦桿的箍筋截面積(圖P.0.2)，應按下列公式計算：
式中：Acsv——孔洞受壓弦桿的箍筋面積(mm2)；
Atsv——孔洞受拉弦桿的箍筋面積(mm2)；
Vc——受壓弦桿的剪力設計值(N)；
Vt——受拉弦桿的剪力設計值(N)；
V——孔洞中心截面處的剪力設計值(N)；
β——剪力分配系數，一般取0.9；
λc——受壓弦桿的剪跨比；
λt——受拉弦桿的剪跨比；
hc0——受壓弦桿的有效高度；
ht0——受拉弦桿的有效高度；
Nc——受壓弦桿承受的軸向壓力(N)；
Nt——受拉弦桿承受的軸向拉力(N)；
M——孔洞中心截面處的彎矩設計值(N·mm)。
P.0.5 當受壓弦桿承受的軸向壓力按本規范公式(P.0.4-3)計算，其值大于下式時，應取下式的值：
P.0.6 按本規范公式(P.0.4-2)計算得出的孔洞受拉弦桿的箍筋截面積，經反算受拉弦桿的剪力設計值小于下列表達式(P.0.6-1)時，應取此表達式的值，并應符合表達式(P.0.6-2)的要求：
P.0.7 孔洞受壓弦桿下緣的縱向鋼筋的截面積(圖P.0.2)，應按對稱配筋的偏心受壓構件計算，并應符合下列規定：
1 孔洞受壓弦桿下緣的縱向鋼筋的截面積，應符合下列表達式的要求：
式中：As2——孔洞受壓弦桿下緣的縱向鋼筋面積(mm2)；
ξ——相對受壓區高度；
e——軸向力作用點至受拉鋼筋的距離；
ei——初始偏心距；
ea——附加偏心距，應取20mm和偏心方向截面尺寸的1／30中的較大者。
2 當相對受壓區高度大于相對界限受壓區高度時，其相對受壓區高度可按下式計算：
式中：ξb——相對界限受壓區高度。
3 當相對受壓區高度小于等于相對界限受壓區高度時，其相對受壓區高度可按下式計算：
4 孔洞受壓弦桿上緣的縱向鋼筋面積不應小于孔洞受壓弦桿下緣的縱向鋼筋面積。
P.0.8 孔洞受拉弦桿內的縱向鋼筋的截面積(圖P.0.8)，應按非對稱配筋的偏心受拉構件計算，并應符合下列規定：
1 受拉弦桿上緣縱向鋼筋按圖P.0.8中1-1剖面計算，其截面積應符合下式的要求：
2 受拉弦桿下緣縱向鋼筋，當軸向拉力作用在受拉弦桿上、下緣縱向鋼筋之間時，應按圖P.0.8中2-2左側剖面計算，其截面積應符合下式的要求：
3 受拉弦桿下緣縱向鋼筋，當軸向拉力不作用在受拉弦桿上、下緣縱向鋼筋之間時，應按圖P.0.8中2-2右側剖面計算，其截面積應符合下式的要求：
式中：As3——孔洞受拉弦桿上緣的縱向鋼筋面積(mm2)；
As4——孔洞受拉弦桿下緣的縱向鋼筋面積(mm2)；
x——混凝土受壓區高度；
As——不開洞梁的縱向鋼筋面積(mm2)。
4 受拉弦桿(圖P.0.8)的截面彎矩，應符合下式的要求：
圖P.0.8 偏心受拉構件受力
e＇-離軸向力較遠鋼筋到軸向力的距離；
e-離軸向力較近鋼筋到軸向力的距離；x-混凝土受壓區高度；
a＇-離軸向力較遠鋼筋的保護層；a-離軸向力較近鋼筋的保護層；
Mt1-受拉弦桿1-1剖面處的彎矩；Mt2-受拉弦桿2-2剖面處的彎矩
附錄Q 鋼筋混凝土梁腹開圓形孔洞的設計與構造
Q.0.1 圓形孔洞位置宜設于剪力較小的跨中1／3梁的凈跨度區域內，亦可設于梁端1／3梁的凈跨度區域內；洞高度中心與梁高度中心的偏心宜偏向受拉區，其尺寸及位置的限值應符合表Q.0.1和圖Q.0.1的要求。
表Q.0.1 圓形孔洞尺寸及位置
注： l為梁的凈跨度；d0為孔洞直徑；h為梁截面高度；hc為洞頂至梁頂?shù)慕孛娓叨龋?br/>ht為洞底至梁底的截面高度；s1為孔洞中心到柱邊的距離；s2為孔洞邊緣到柱
邊的凈距離，s3為兩孔洞中心之間的距離；e0為孔洞中心到梁高中心的偏心距。
圖Q.0.1 圓形孔洞位置
Q.0.2 當孔洞直徑小于等于梁高的0.2倍且小于等于150mm時，孔洞中心位置應符合下式的要求：
式中：—(負號)——表示偏向受壓區；
e0——孔洞中心到梁高中心的偏心距；
s2——孔洞邊緣到柱邊的凈距離。
Q.0.3 當孔洞直徑小于梁高的0.1倍且小于100mm時，孔洞周邊可不設補強鋼筋。
Q.0.4 當孔洞直徑小于梁高的0.2倍且小于150mm時，其周邊鋼筋可按圖Q.0.4構造配置。弦桿洞邊縱向鋼筋可采用2
10～2
12，弦桿箍筋宜大于
6，其間距不應大于0.5倍弦桿有效高度，且不應大于100mm；孔洞兩側補強鋼筋宜靠近孔洞邊緣，補強斜筋可采用2
12，其傾角可取45°。
圖Q.0.4 圓形孔洞周邊的配筋構造示意
As1-孔洞受壓弦桿上緣的縱向鋼筋；As2-孔洞受壓弦桿下緣的縱向鋼筋；
As3-孔洞受拉弦桿上緣的縱向鋼筋；As4-孔洞受拉弦桿下緣的縱向鋼筋；
Acsv-孔洞受壓弦桿的箍筋；Atsv-孔洞受拉弦桿的箍筋；
Av-孔洞邊的補強箍筋；Ad-孔洞邊的補強斜筋；
sc-受壓弦桿的箍筋間距；st-受拉弦桿的箍筋間距；
s3-兩孔洞中心之間的距離；la-鋼筋的錨固長度；
c-孔洞兩側箍筋的布置范圍；d-鋼筋直徑；
d0-孔洞直徑；h-梁的截面高度
Q.0.5 當孔洞直徑大于等于梁高的0.2倍或大于等于150mm時，孔洞周邊的配筋應按計算確定，并應符合下列規定：
1 不應小于按構造要求設置的鋼筋；
2 兩側箍筋應貼近孔邊布置，其范圍應符合下列表達式的要求：
式中：c——孔洞兩側箍筋的布置范圍；
hc0——孔洞受壓弦桿截面的有效高度；
h0——梁截面有效高度。
Q.0.6 當T形截面梁翼緣位于受壓區時(圖Q.0.6)，可按矩形截面設計，可不計入翼緣的有利作用。當截面尺寸受到限制需要計入翼緣的有利作用時，孔洞周邊的配筋除應符合圖Q.0.4所示構造的要求外，尚應符合下列要求：
1 受壓弦桿伸入腹板的垂直箍筋的直徑應大于在翼緣內的箍筋直徑一個等級，且伸入腹板的垂直箍筋截面積應滿足受壓弦桿計算所需的全部箍筋截面積；
2 孔洞范圍內的箍筋間距應按計算確定；孔洞以外和受壓弦桿下緣的縱向鋼筋以內的翼緣中宜設置箍筋，其間距應與孔洞邊緣箍筋的間距相同。
圖Q.0.6 T形截面開圓孔梁的配筋構造
As1-孔洞受壓弦桿上緣的縱向鋼筋；As2-孔洞受壓弦桿下緣的縱向鋼筋；
As3-孔洞受拉弦桿上緣的縱向鋼筋；As4-孔洞受拉弦桿下緣的縱向鋼筋；
Acsv-孔洞受壓弦桿的箍筋；Atsv-孔洞受拉弦桿的箍筋；
Av-孔洞邊的補強箍筋；sc-受壓弦桿的箍筋間距；
sv-孔洞邊緣的箍筋間距；Acsv1-伸入腹板的垂直箍筋；
Acsv2-翼緣內的箍筋；la-鋼筋的錨固長度；
c-孔洞兩側箍筋的布置范圍；b＇f-翼緣的有效寬度
Q.0.7 孔洞周邊的補強鋼筋，應符合下列規定：
1 截面尺寸應符合下列表達式的要求：
矩形截面和翼緣位于受拉區的T形截面梁：
翼緣位于受壓區的T形截面梁：
式中：V——孔洞中心截面處剪力設計值(N)；
b——矩形截面寬度和T形截面梁腹板寬度。
2 孔洞兩側的補強鋼筋應符合下列表達式的要求：
矩形截面梁：
T形截面梁：
式中：λ——梁的剪跨比；
M——孔洞中心截面處的彎矩設計值(N·mm)；
Av——孔洞一側c值范圍內的垂直箍筋面積(mm2)；
Ad——孔洞一側c值范圍內的傾斜鋼筋面積(mm2)；
fyv——孔洞一側的垂直箍筋抗拉強度設計值(N／mm2)；
fyd——孔洞一側的傾斜鋼筋抗拉強度設計值(N／mm2)。
3 孔洞上、下弦桿內的箍筋應符合下列表達式的要求，翼緣位于受拉區的T形截面梁，可按矩形截面梁進行設計；當翼緣位于受壓區時，可計入翼緣的有利作用：
式中：b＇f——翼緣的有效寬度，應取2倍梁腹板寬度和1倍梁腹板寬度加翼緣厚度的2倍之和的較小值；
h＇f——翼緣厚度；
β——剪力分配系數，宜取0.8。
4 孔洞受壓弦桿下緣的縱向鋼筋和受拉弦桿上緣的縱向鋼筋，應符合下列要求，并不得小于受壓弦桿上緣的縱向鋼筋：
1)孔洞直徑小于等于200mm時，可采用2Φ12；
2)孔洞直徑大于200mm且小于等于400mm時，可采用2Φ14；
3)孔洞直徑大于400mm且小于等于600mm時，可采用2Φ16。
