GB 50843-2013 建筑邊坡工程鑒定與加固技術規范 （完整版）
1 總則
1.0.1 為了在既有建筑邊坡工程鑒定與加固中貫徹執行國家的技術經濟政策，做到技術先進、安全可靠、經濟合理、確保質量及保護環境，制定本規范。
1.0.2 本規范適用于巖質邊坡高度為30m以下（含30m），土質邊坡高度為15m以下（含15m）的既有建筑邊坡工程和巖質基坑邊坡的鑒定和加固。
超過上述高度的邊坡加固工程以及地質和環境條件復雜的邊坡加固工程除應符合本規范外，還應進行專項設計，采取有效、可靠的加固處理措施。
1.0.3 軟土、濕陷性黃土、凍土及膨脹土等特殊性巖土和侵蝕性環境以及地震區、災后的建筑邊坡工程的鑒定和加固除應符合本規范外，尚應符合國家現行相應專業標準的規定。
1.0.4 既有建筑邊坡工程的鑒定及加固除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
4 邊坡加固工程勘察
5 邊坡工程鑒定
6 邊坡加固工程設計計算
7 邊坡工程加固方法
8 邊坡工程加固
9 監測
10 加固工程施工及驗收
附錄A 原有支護結構有效抗力作用下的邊坡穩定性計算方法
A.0.1 對圓弧形滑面可采用簡化畢肖普法，邊坡穩定性系數可按下列公式計算（圖A.0.1)：

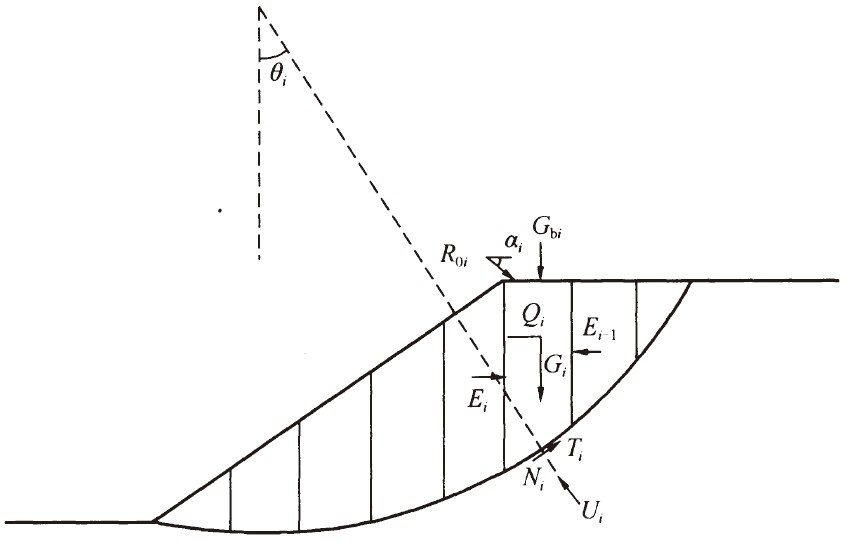

圖A.0.1 圓弧形滑面邊坡計算模型示意
式中：Fs——邊坡穩定性系數；
ci——第i計算條塊滑面黏聚力(kPa)；
——第i計算條塊滑面內摩擦角(°)；
Li——第i計算條塊滑面長度；
θi——第i計算條塊滑面傾角(°)，滑面傾向與滑動方向相同時取正值，底面傾向與滑動方向相反時取負值；
Ui——第i計算條塊滑面單位寬度總水壓力(kN/m)；
Gi——第i計算條塊單位寬度巖土體自重(kN/m)；
Gbi——第i計算條塊單位寬度附加豎向荷載(kN/m)；方向指向下方時取正值，指向上方時取負值；
Qi——第i計算條塊單位寬度水平荷載(kN/m)；方向指向坡外時取正值，指向坡內時取負值；
R0i——第i計算條塊所受原有支護結構單位寬度有效抗力(kN/m)；當只在最末一個條塊上作用有有效抗力R0時，取R0i＝0(i＜n)，R0n＝R0；
αi——第i計算條塊原有支護結構單位寬度有效抗力傾角(°)；有效抗力方向指向斜下方時取正值，指向斜上方時取負值；
hwi，hw，i－1——第i及第i-1計算條塊滑面前端水頭高度；
γw——水重度，取10kN/m3；
i——計算條塊號，從后方起編；
n——條塊數量。
A.0.2 對平面滑面，邊坡穩定性系數可按下列公式計算(圖A.0.2)：

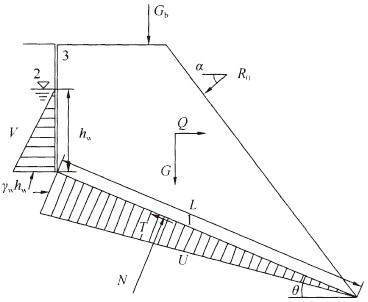

圖A.0.2 平面滑面邊坡計算模型示意
1－滑面；2－地下水位；3－后緣裂縫
式中：T——滑體單位寬度重力及其他外力引起的下滑力(kN/m)；
R——滑體單位寬度重力及其他外力引起的抗滑力(kN/m)；
c——滑面的黏聚力(kPa)；
——滑面的內摩擦角(°)；
L——滑面長度；
G——滑體單位寬度重力(kN/m)；
Gb——滑體單位寬度附加豎向荷載(kN/m)；方向指向下方時取正值，指向上方時取負值；
θ——滑面傾角(°)；
U——滑面單位寬度總水壓力(kN/m)；
V——后緣陡傾裂隙單位寬度總水壓力(kN/m)；
Q——滑體單位寬度水平荷載(kN/m)；方向指向坡外時取正值，指向坡內時取負值；
R0——滑體所受原有支護結構單位寬度有效抗力(kN/m)；
α——原有支護結構單位寬度有效抗力傾角(°)；有效抗力方向指向斜下方時取正值，指向斜上方時取負值；
hw——后緣陡傾裂隙充水高度，根據裂隙情況及匯水條件確定。
A.0.3 對折線形滑面可采用傳遞系數法隱式解，邊坡穩定性系數可按下列公式計算（圖A.0.3）：
圖A.0.3 折線形滑面邊坡傳遞系數法計算模型示意
式中：Pn——第n條塊單位寬度剩余下滑力(kN/m)；
Pi——第i計算條塊與第i＋1計算條塊單位寬度剩余下滑力(kN/m)；當Pi＜0（i＜n）時取Pi＝0；
——第i－1計算條塊對第i計算條塊的傳遞系數；
Ti ——第i計算條塊單位寬度重力及其他外力引起的下滑力(kN/m)；
Ri——第i計算條塊單位寬度重力及其他外力引起的抗滑力(kN/m)。
附錄B 支護結構地基基礎安全性鑒定評級
附錄C 鑒定單元穩定性鑒定評級
C.0.1 穩定性評級分為支護結構穩定性評級和鑒定單元整體穩定性評級。
C.0.2 鑒定單元穩定性鑒定評級應符合下列規定：
1 資料調查應符合本規范第B.2.1、B.3.1條的規定；
2 支護結構構件、地基基礎和附屬工程安全性評級已經完成；
3 穩定性評級應以鑒定單元或子單元作為評定對象；
4 已經出現穩定性破壞的或已有重大安全事故跡象的鑒定單元，應直接評定為Dsu級。
C.0.3 對支護結構按抗滑穩定性和抗傾覆穩定性進行安全性鑒定評級時，應符合下列規定：
1 以抗滑穩定性和抗傾覆穩定性的最低鑒定等級作為鑒定單元的安全性等級；
2 支護結構無變形、傾覆跡象，結合當?shù)毓こ探?jīng)驗，可直接將其抗滑穩定性和抗傾覆穩定性評定為Asu級或Bsu級；
3 支護結構有變形、傾覆跡象，應按實際檢測數據驗算評定支護結構抗滑和抗傾覆穩定性，其評定等級應符合表C.0.3-1和表C.0.3-2的規定。
表C.0.3-1 一、二級邊坡工程支護結構抗滑、抗傾覆穩定性評級表
| 穩定性系數 | ≥1.00Fs或Ft |
≥0.95Fs或Ft | ≥0.90Fs或Ft | ＜0.90Fs或Ft |
| 評定等級 | Asu | Bsu | Csu | Dsu |
注：Fs、Ft為抗滑或抗傾覆穩定安全系數。
表C.0.3-2 三級邊坡工程支護結構抗滑、抗傾覆穩定性評級表
| 穩定性系數 | ≥1.00Fs或Ft | ≥0.93Fs或Ft | ≥0.87Fs或Ft | ＜0.87Fs或Ft |
| 評定等級 | Asu | Bsu | Csu | Dsu |
注：Fs、Ft為抗滑或抗傾覆穩定安全系數。
C.0.4 應根據鑒定單元整體變形跡象、大小、穩定性驗算結果及當?shù)毓こ虒嶋H經驗，綜合評定鑒定單元整體穩定性，且鑒定單元整體穩定性評級應符合下列規定：
1 已經出現整體穩定性破壞的或已有重大安全事故跡象的鑒定單元，其穩定性評級按本規范第C.0.2條規定執行；
2 當鑒定單元及其影響范圍內的巖土體、建筑物無變形、裂縫等異常現象時，可結合當?shù)毓こ探?jīng)驗和建設年代，將其穩定性評定為Asu級或Bsu級；
3 當鑒定單元及其影響范圍內的巖土體、建筑物有變形、裂縫等異?，F(xiàn)象，但無破壞跡象時，其穩定性評定等級應符合表C.0.4的規定。
表C.0.4 鑒定單元整體穩定性評級表
| 穩定性系數 | ≥1.00Fst | ≥0.96Fst | ≥0.93Fst | ＜0.93Fst |
| 評定等級 | Asu | Bsu | Csu | Dsu |
注：1 Fst為對應鑒定單元整體穩定安全系數；
2 邊坡滑塌區影響范圍內無重要建筑物時取小值。
