GB/T 8162-2008 結構用無縫鋼管 （完整版）
1 范圍
1 范圍
本標準規定了結構用無縫鋼管的訂貨內容、尺寸、外形、重量、技術要求、試驗方法、檢驗規則、包裝、標志和質量證明書。
本標準適用于機械結構、一般工程結構用無縫鋼管。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB／T 222 鋼的成品化學成分允許偏差
GB／T 223.3 鋼鐵及合金化學分析方法 二安替比林甲烷磷鉬酸重量法測定磷量
GB／T 223.5 鋼鐵及合金化學分析方法 還原型硅鉬酸鹽光度法測定酸溶硅含量
GB／T 223.8 鋼鐵及合金化學分析方法 氟化鈉分離-EDTA容量法測定鋁含量
GB／T 223.9 鋼鐵及合金 鋁含量的測定 鉻天青S分光光度法
GB／T 223.11 鋼鐵及合金化學分析方法 過硫酸銨氧化容量法測定鉻量
GB／T 223.12 鋼鐵及合金化學分析方法 硫酸鈉分離-二苯碳酸二肼光度法測定鉻量
GB／T 223.13 鋼鐵及合金化學分析方法 硫酸亞鐵銨滴定法測定釩含量
GB／T 223.14 鋼鐵及合金化學分析方法 鉭試劑萃取光度法測定釩含量
GB／T 223.16 鋼鐵及合金化學分析方法 變色酸光度法測定鈦量
GB／T 223.18 鋼鐵及合金化學分析方法 硫代硫酸鈉分離-碘量法測定銅量
GB／T 223.19 鋼鐵及合金化學分析方法 新亞銅靈三氯甲烷萃取光度法測定銅量
GB／T 223.23 鋼鐵及合金 鎳含量的測定 丁二銅肟分光光度法
GB／T 223.25 鋼鐵及合金化學分析方法 丁二銅肟重量法測定鎳量
GB／T 223.26 鋼鐵及合金 鉬含量的測定 硫氰酸鹽分光光度法
GB／T 223.36 鋼鐵及合金化學分析方法 蒸餾分離-中和滴定法測定氮量
GB／T 223.37 鋼鐵及合金化學分析方法 蒸餾分離-靛酚藍光度法測定氮量
GB／T 223.40 鋼鐵及合金 鈮含量的測定 氯磺酚S分光光度法
GB／T 223.43 鋼鐵及合金 鎢含量的測定 重量法和分光光度法
GB／T 223.53 鋼鐵及合金化學分析方法 火焰原子吸收分光光度法測定銅量
GB／T 223.54 鋼鐵及合金化學分析方法 火焰原子吸收分光光度法測定鎳量
GB／T 223.58 鋼鐵及合金化學分析方法 亞砷酸鈉-亞硝酸鈉滴定法測定錳量
GB／T 223.59 鋼鐵及合金化學分析方法 銻磷鉬藍光度法測定磷量
GB／T 223.60 鋼鐵及合金化學分析方法 高氯酸脫水重量法測定硅含量
GB／T 223.61 鋼鐵及合金化學分析方法 磷鉬酸胺容量法測定磷量
GB／T 223.62 鋼鐵及合金化學分析方法 乙酸丁酯萃取光度法測定磷量
GB／T 223.63 鋼鐵及合金化學分析方法 高碘酸鈉(鉀)光度法測定錳量
GB／T 223.64 鋼鐵及合金 錳含量的測定 火焰原子吸收光譜法
GB／T 223.66 鋼鐵及合金化學分析方法 硫氰酸鹽-鹽酸氯丙嗪-三氯甲烷萃取光度法測定鎢量
GB／T 223.67 鋼鐵及合金 硫含量的測定 次甲基藍分光光度法
GB／T 223.68 鋼鐵及合金化學分析方法 管式爐內燃燒后碘酸鉀滴定法測定硫含量
GB／T 223.69 鋼鐵及合金 碳含量的測定 管式爐內燃燒后氣體容量法
GB／T 223.71 鋼鐵及合金化學分析方法 管式爐內燃燒后重量法測定碳含量
GB／T 223.72 鋼鐵及合金 硫含量的測定 重量法
GB／T 223.74 鋼鐵及合金化學分析方法 非化合碳含量的測定
GB／T 223.75 鋼鐵及合金 硼含量的測定 甲醇蒸餾-姜黃素光度法
GB／T 223.76 鋼鐵及合金化學分析方法 火焰原子吸收光譜法測定釩量
GB／T 223.78 鋼鐵及合金化學分析方法 姜黃素直接光度法測定硼含量(GB／T 223.78―2000，ISO 10153：1997，IDT) GB／T 228 金屬材料 室溫拉伸試驗方法(GB／T 228―2002，eqv ISO 6892：1998) GB／T 229 金屬材料 夏比擺錘沖擊試驗方法(GB／T 229―2007，ISO 148-1：2006，MOD) GB／T 231.1 金屬布氏硬度試驗 第1部分：試驗方法(GB／T 231.1―2002，ISO 6506-1：1999，EQV)
GB／T 244 金屬管 彎曲試驗方法(GB／T 244―2008，ISO 8491：1996，IDT)
GB／T 246 金屬管 壓扁試驗方法(GB／T 246―2007，ISO 8492：1998，IDT)
GB／T 699 優質碳素結構鋼
GB／T 1591 低合金高強度結構鋼
GB／T 2102 鋼管的驗收、包裝、標志和質量證明書
GB／T 2975 鋼及鋼產品 力學性能試驗取樣位置及試樣制備(GB／T 2975―1998，eqv ISO 377：1997)
GB／T 3077 合金結構鋼
GB／T 4336 碳素鋼和中低合金鋼 火花源原子發射光譜分析方法(常規法)
GB／T 5777 無縫鋼管超聲波探傷檢驗方法(GB／T 5777―2008，ISO 9303：1989，MOD)
GB／T 7735 鋼管渦流探傷檢驗方法(GB／T 7735―2004，ISO 9304：1989，MOD)
GB／T 12606 鋼管漏磁探傷方法(GB／T 12606―1999，eqv ISO 9402：1989、ISO 9598：1989)
GB／T 17395 無縫鋼管尺寸、外形、重量及允許偏差(GB／T 17395―2008，ISO 1127：1992、ISO 4200：1991、ISO 5252：1991，NEQ)
GB／T 20066 鋼和鐵 化學成分測定用試樣的取樣和制樣方法(GB／T 20066―2006，ISO 14284：1996，IDT)
GB／T 20123 鋼鐵 總碳硫含量的測定 高頻感應爐燃燒后紅外吸收法(常規方法)(GB／T 20123―2006，ISO 15350：2000，IDT)
GB／T 20124 鋼鐵 氮含量的測定 惰性氣體熔融熱導法(常規方法)(GB／T 20124―2006，ISO 15351：1999，IDT)
GB／T 20125 低合金鋼 多元素的測定 電感耦合等離子體發射光譜法
3 訂貨內容
3 訂貨內容
按本標準訂購鋼管的合同或訂單應包括下列內容：
a)標準編號；
b)產品名稱；
c)鋼的牌號，有質量等級的需注明質量等級；
d)尺寸規格；
e)訂購數量(總重量或總長度)；
f)交貨狀態；
g)特殊要求。
4 尺寸、外形和重量
4.1 外徑和壁厚
鋼管的外徑(D)和壁厚(S)應符合GB／T 17395的規定。
根據需方要求，經供需雙方協商，可供應其他外徑和壁厚的鋼管。
4.5 不圓度和壁厚不均
根據需方要求，經供需雙方協商，并在合同中注明，鋼管的不圓度和壁厚不均應分別不超過外徑和壁厚公差的80％。
5 技術要求
5.6 表面質量
鋼管的內外表面不允許有目視可見的裂紋、折疊、結疤、軋折和離層。這些缺陷應完全清除，清除深度應不超過公稱壁厚的負偏差，清理處的實際壁厚應不小于壁厚偏差所允許的最小值。
不超過壁厚負偏差的其他局部缺欠允許存在。
5.7 無損檢驗
根據需方要求，經供需雙方協商，并在合同中注明，鋼管可采用以下方法中的一種或多種方法進行無損檢驗，或其他方法進行無損檢驗：
a)按GB／T 5777的規定進行超聲波檢驗，人工缺陷尺寸：冷拔(軋)管為L(zhǎng)3(C10)，熱軋(擠壓、擴)鋼管為L(zhǎng)4(C12)；
b)按GB／T 7735的規定進行渦流檢驗，驗收等級A；
c)按GB／T 12606的規定進行漏磁檢驗，驗收等級L4。
6 試驗方法
6.1 鋼管的尺寸和外形應采用符合精度要求的量具進行測量。
6.2 鋼管的內外表面應在充分照明條件下進行目視檢查。
6.3 鋼管其他檢驗項目的取樣方法和試驗方法應符合表10的規定。

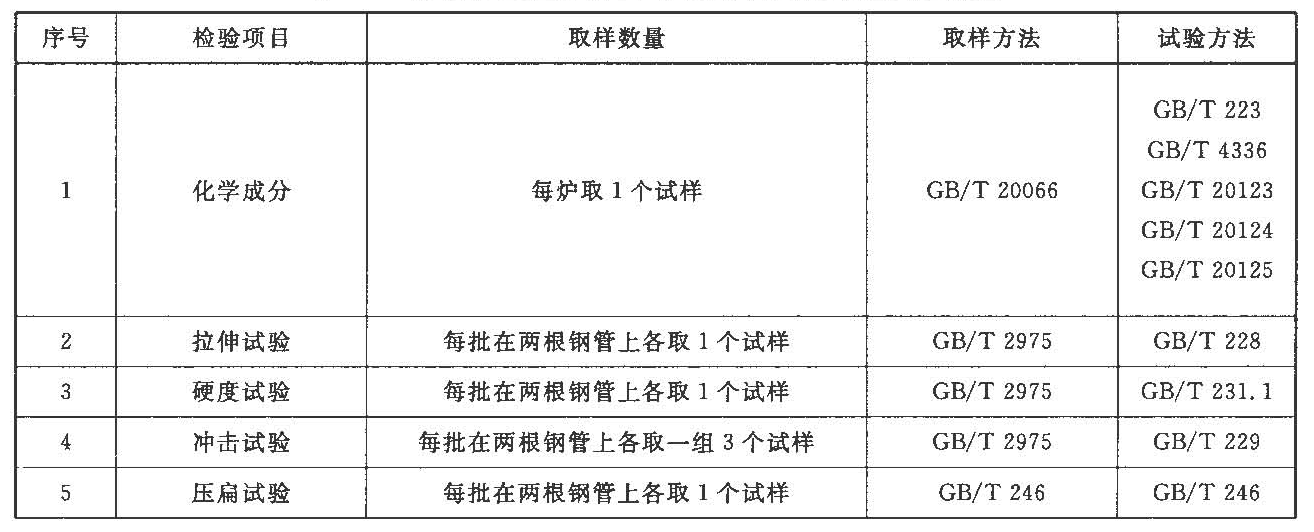

表10 鋼管的檢驗項目、取樣數量、取樣方法、試驗方法
表10(續)
7 檢驗規則
7.1 檢查和驗收
鋼管的檢查和驗收由供方質量技術監督部門進行。
7.3 取樣數量
每批鋼管各項檢驗的取樣數量應符合表10的規定。
7.4 復驗與判定規則
鋼管的復驗與判定規則應符合GB／T 2102的規定。
8 包裝、標志和質量證明書
8 包裝、標志和質量證明書
鋼管的包裝、標志和質量證明書應符合GB／T 2102的規定。
