GB/T 51187-2016 城市排水防澇設施數據采集與維護技術規范 （完整版）
1 總 則
1.0.1 為科學、規范地開展城市排水防澇設施數據采集與維護工作，建立格式統一、信息完整的城市排水防澇設施數據庫，提高城市排水防澇設施的規劃、建設與管理水平，制定本規范。
1.0.2 本規范適用于城市排水防澇設施的數據采集、錄入、校核、維護與使用。
1.0.3 城市排水防澇設施的數據采集與維護，除應符合本規范的規定外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 城市排水防澇設施 urban drainage and local flooding prevention and control facilities
城市區域內具有排水防澇功能的各類設施的統稱，包括：源頭控制設施、雨水口、檢查井(窨井)、排水管渠、泵站、閘門、閥門、截流設施、雨水調蓄設施、溢流堰、排放口、地表雨水行泄通道、污水處理廠等。
2.0.2 地表雨水行泄通道 surface runoff channel of storm water
輸送、排放排水管渠不能接納的雨水的地面通道，包括排水干溝、排水干渠、部分市政道路等。
2.0.3 排水設施地理信息系統 geographic information system(GIS)of drainage facilities
利用地理信息系統(GIS)技術，實現對排水防澇設施空間與屬性數據的顯示、編輯、查詢、統計等功能的數據管理系統。
2.0.4 排水設施信息化管控平臺 management and control in-formation system of drainage facilities
基于在線監測、數學模型、地理信息系統等先進技術，實現排水防澇設施的數據維護、運行管理、情景模擬、風險評估、指揮調度、動態決策等功能的排水行業應用系統。
2.0.5 排水防澇設施拓撲關系 topological relation of drainage and local flooding prevention and control facilities
城市排水防澇設施、匯水區、受納水體等要素之間的鄰接、關聯和包含關系。
2.0.6 排水防澇設施標識碼 identification code of drainage and local flooding prevention and control facilities
對排水防澇設施進行唯一標識的代碼。
3 基本規定
3.0.1 城市排水防澇設施數據采集對象應包括城市排水防澇設施和受納水體。
3.0.2 城市排水防澇設施數據采集內容應包括排水防澇設施的空間數據、屬性數據和運行維護管理數據。
3.0.3 城市排水防澇設施數據采集與維護應包括數據采集、錄入、校核及更新等工作。
3.0.4 城市排水防澇設施數據采集與維護應遵循下列原則：
1 客觀性原則：應按城市排水防澇設施數據采集要求，建立質量控制和數據校核機制，數據應真實反映城市排水防澇設施的現狀；
2 系統性原則：應以源頭控制設施、排水管渠及附屬設施、雨水調蓄設施、地表雨水行泄通道、受納水體等要素為整體系統，建立完整的拓撲關系；
3 動態性原則：應更新與完善城市排水防澇設施數據庫，保持數據的現勢性，并應建立排水防澇設施在線監測系統，實現動態監測與管理；
4 共享性原則：在數據采集與維護工作中應整合和利用現有數據資源，數據成果應通過多種方式共享使用。
3.0.5 應基于地理信息系統技術開展排水防澇設施數據的采集、錄入、校核、使用及更新。
3.0.6 應建立城市排水防澇設施數據庫的動態更新機制，更新周期不應超過一年。
3.0.7 在開展城市排水防澇設施普查工作前，應制定數據采集的實施方案。
3.0.8 各地區應結合當地實際情況，制定數據采集、維護與管理的定額。
3.0.9 應按國家規定的保密制度要求，進行城市排水防澇設施數據的采集、錄入、校核、使用及更新，數據不得丟失和非法使用。
4 數據采集
5 數據錄入
6 數據校核
6.0.1 數據批量導入或編輯時，應進行數據校核與修正。
6.0.2 應對數據的完整性和準確性進行校核，可采用異常值檢查和拓撲關系檢查等方法。數據校核應包括下列內容：
1 應檢查數據表中的基礎數據項填寫是否完整，并應補充缺失數據內容；
2 應檢查各類設施的空間位置是否準確，數值型數據是否超出上下限范圍，并應對異常數據進行修正；
3 應按本規范附錄D的規定對常見拓撲問題進行檢查，通過現場勘查、人工經驗判斷等方式對發現的問題進行核實與處理，并應對拓撲關系進行抽查驗證。
6.0.3 可利用數學模型進行城市排水排澇設施數據庫的數據校核。
7 數據維護與使用
7.0.1 新建、改建或變化的城市排水防澇設施數據應及時更新入庫，并應對易澇區的變化情況進行調查核實。
7.0.2 應基于城市排水防澇設施數據庫對設施現狀進行統計分析，編制數據質量報告。
7.0.3 應基于城市排水防澇設施數據庫，建立與完善排水設施信息化管控平臺，平臺應預留數據上報接口。
7.0.4 城市排水防澇設施數據庫可支持下列工作：
1 排水防澇設施現狀評估；
2 排水防澇設施規劃方案的制定和優化；
3 排水防澇設施日常運行管理；
4 排水防澇應急管理；
5 智慧城市建設。
附錄A 城市排水防澇設施數據表

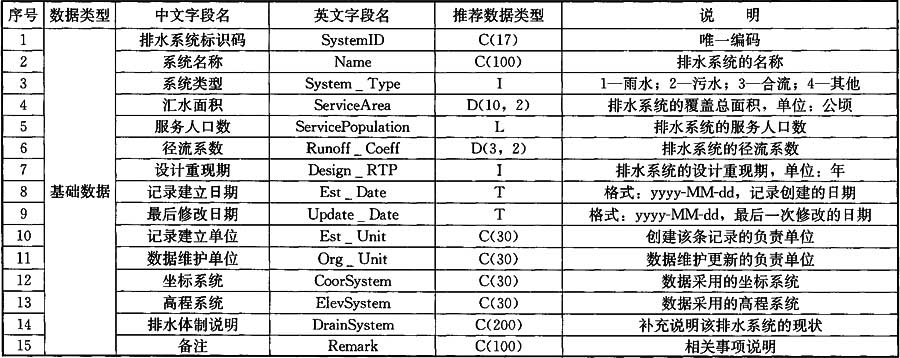

A.0.1 排水系統數據應符合表A.0.1的規定。
表A.0.1 排水系統數據

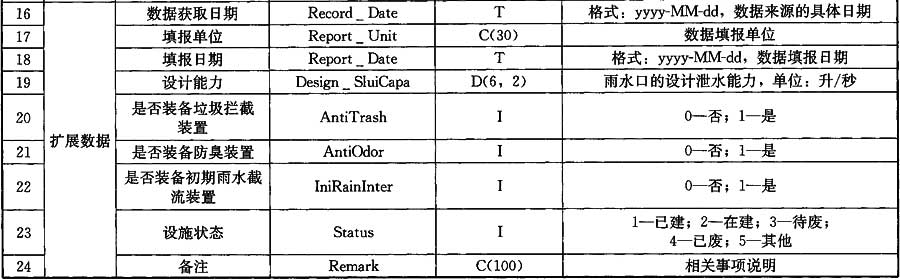

A.0.2 雨水口數據應符合表A.0.2的規定。

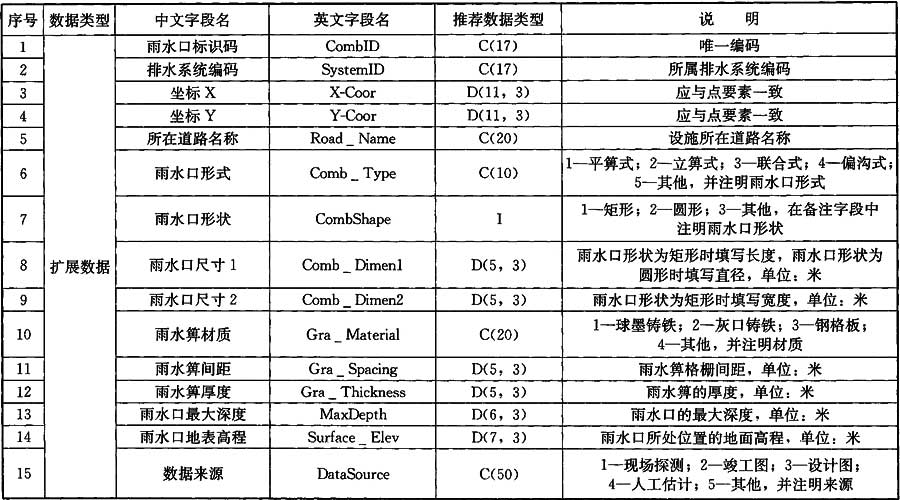

表A.0.2 雨水口數據

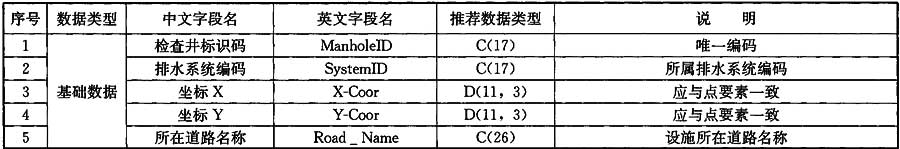

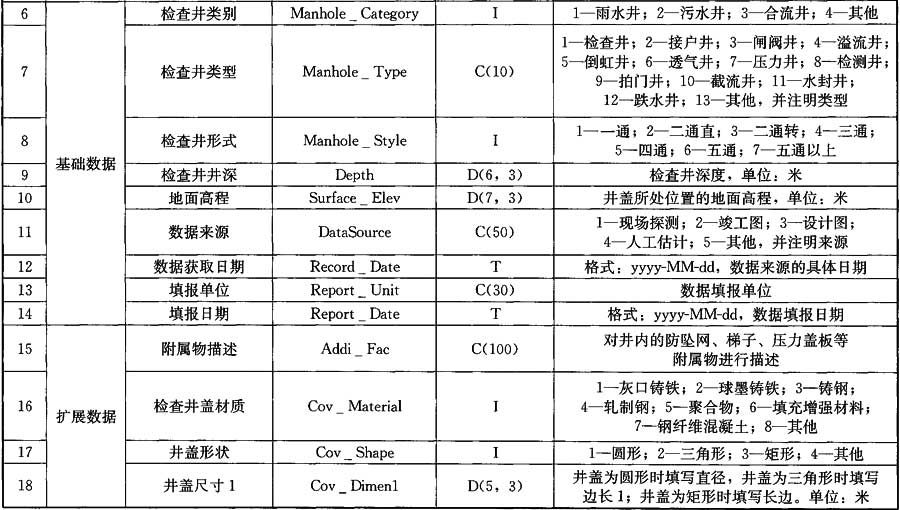

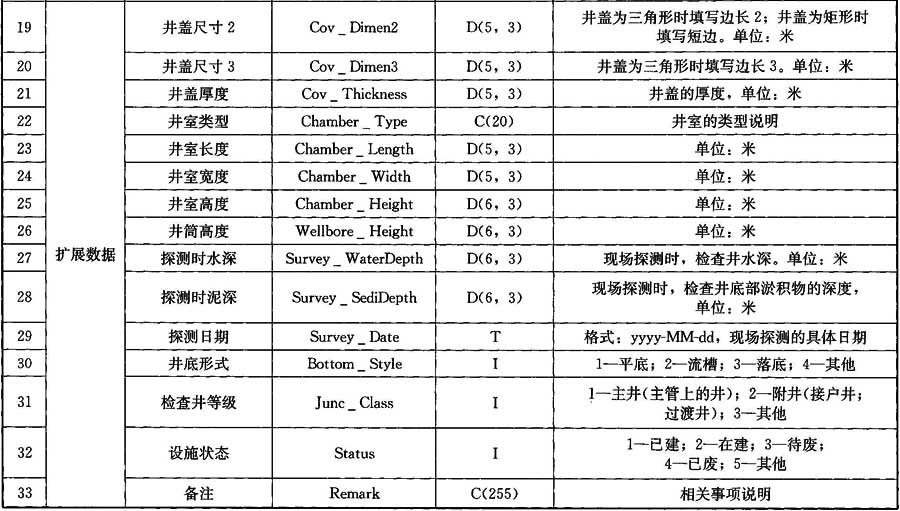

A.0.3 檢查井數據應符合表A.0.3的規定。
表A.0.3 檢查井數據

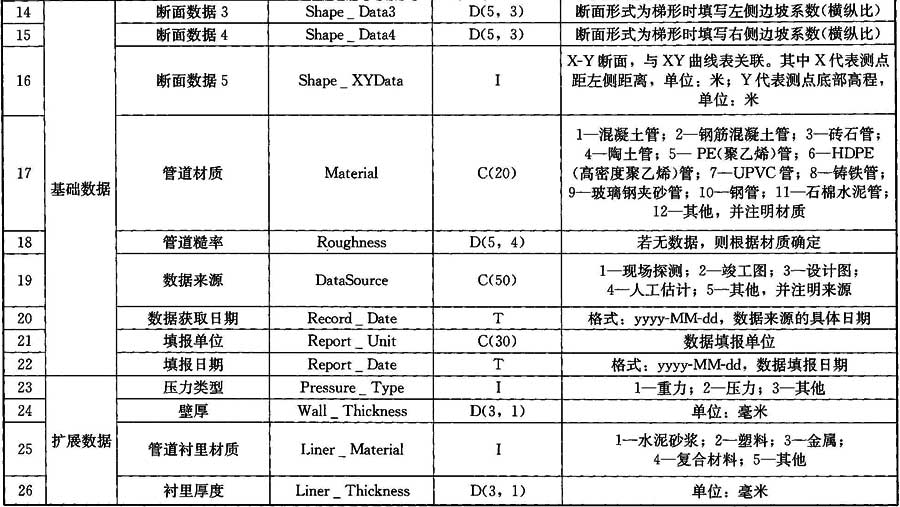

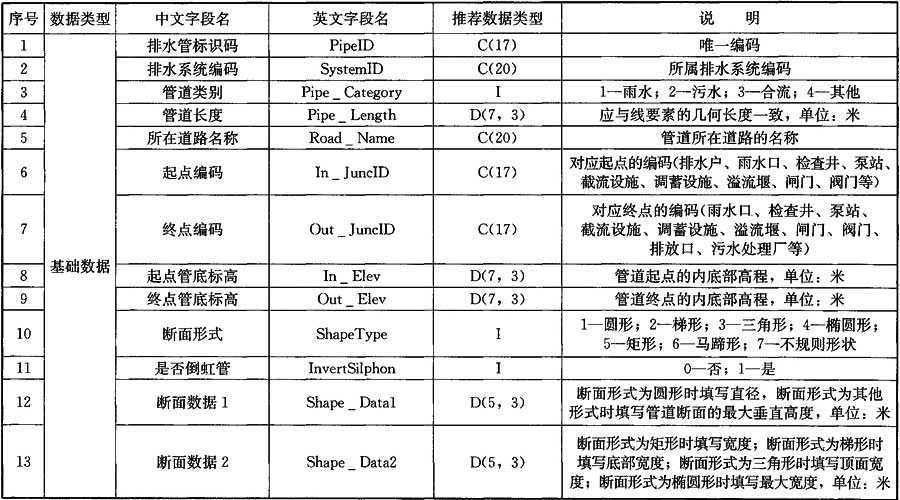

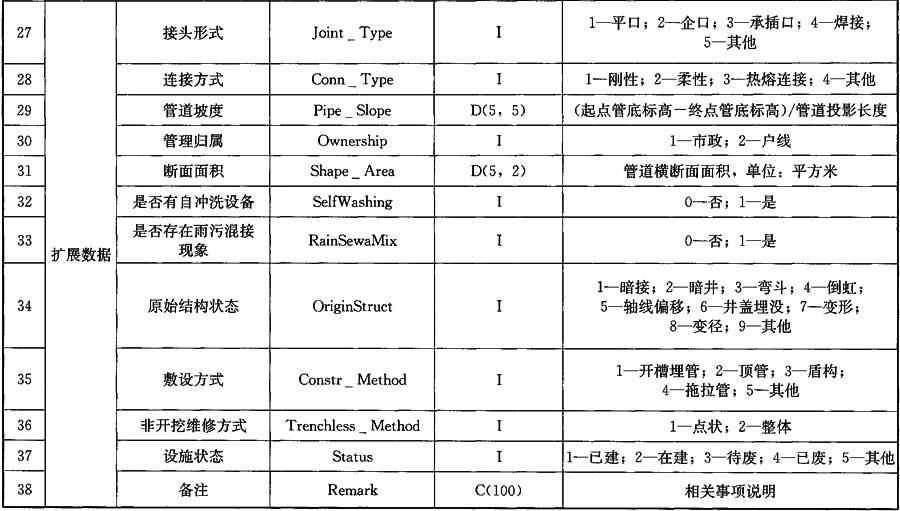

A.0.4 排水管數據應符合表A.0.4的規定。
表A.0.4 排水管數據

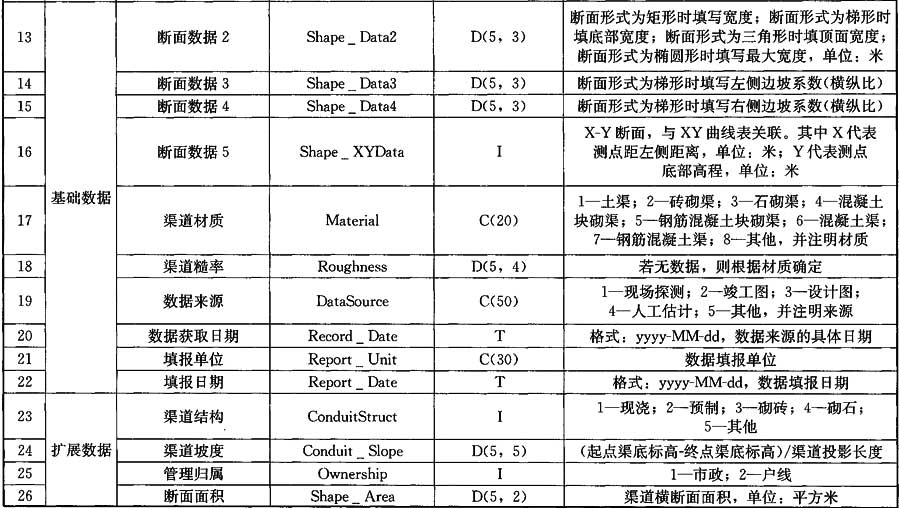

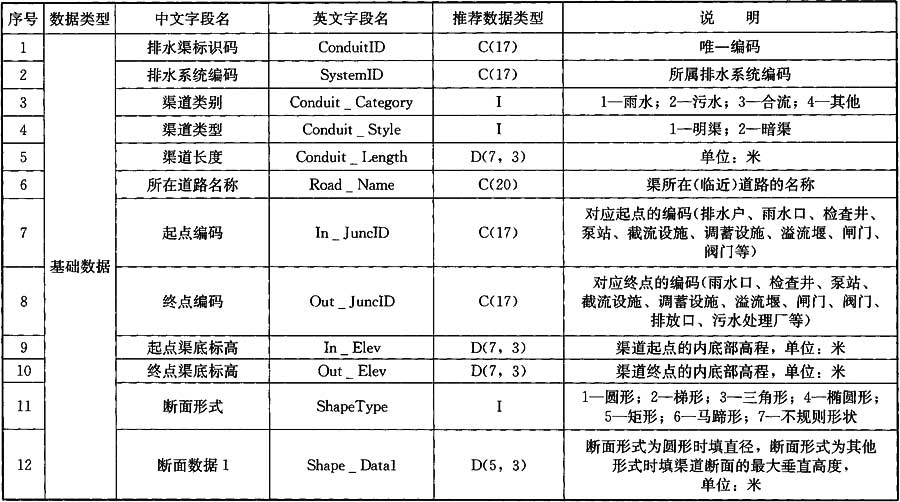

A.0.5 排水渠數據應符合表A.0.5的規定。
表A.0.5 排水渠數據

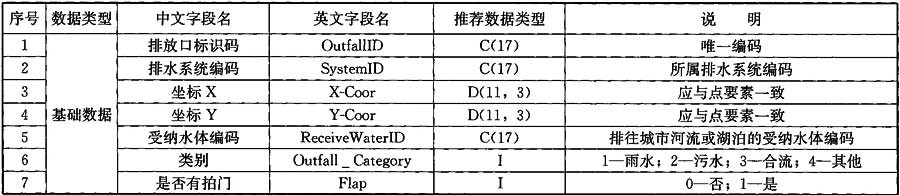

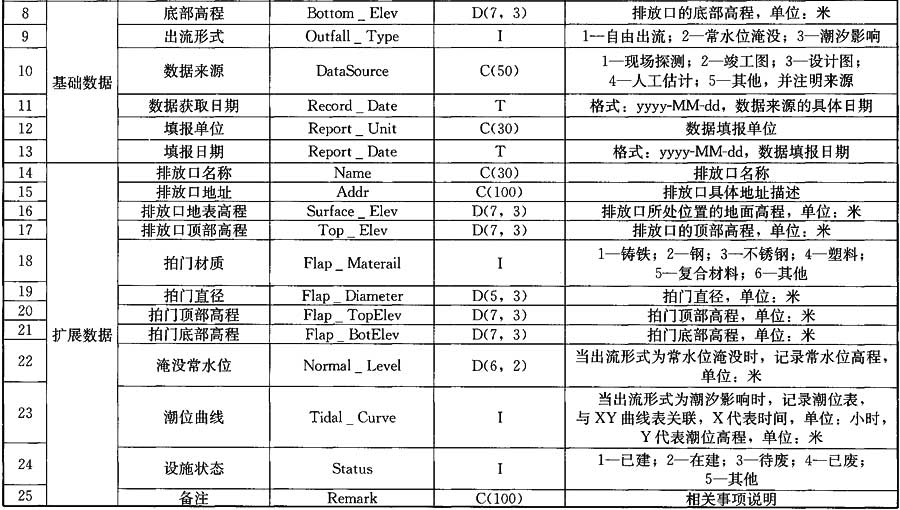

A.0.6 排放口數據應符合表A.0.6的規定。
表A.0.6 排放口數據

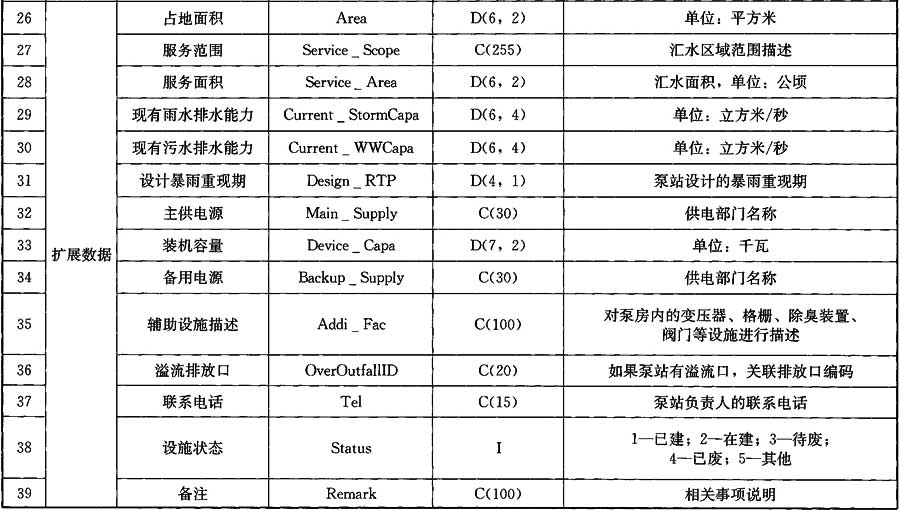

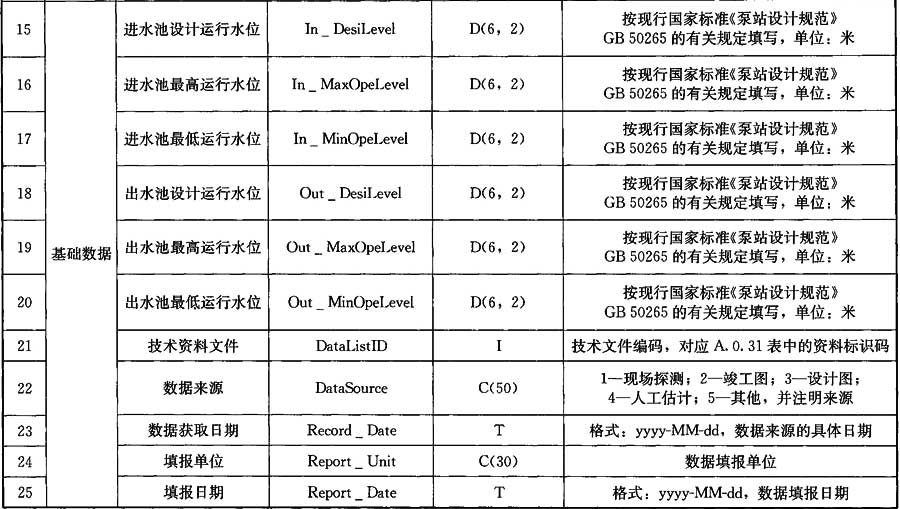

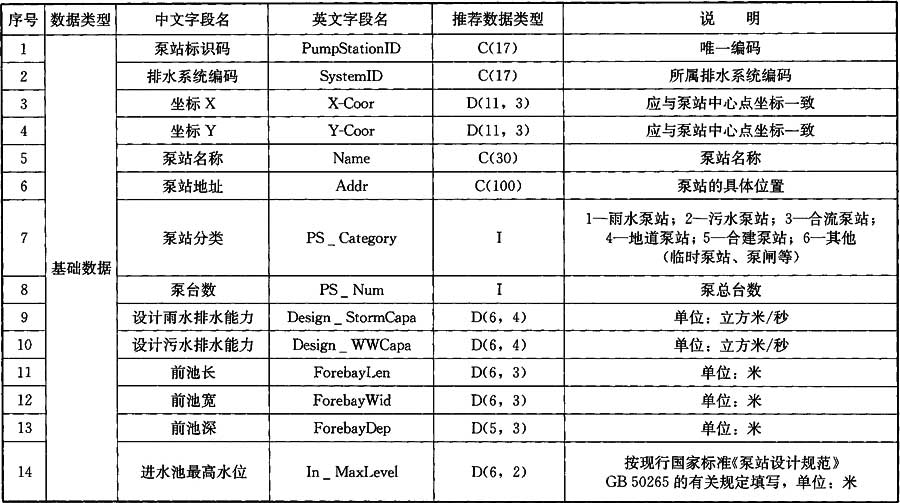

A.0.7 泵站數據應符合表A.0.7的規定。
表A.0.7 泵站數據

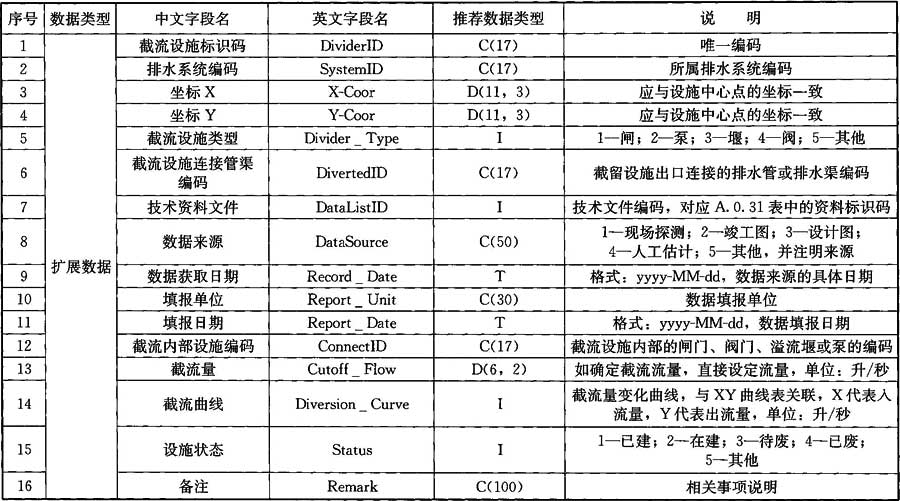

A.0.8 截流設施數據應符合表A.0.8的規定。
表A.0.8 截流設施數據

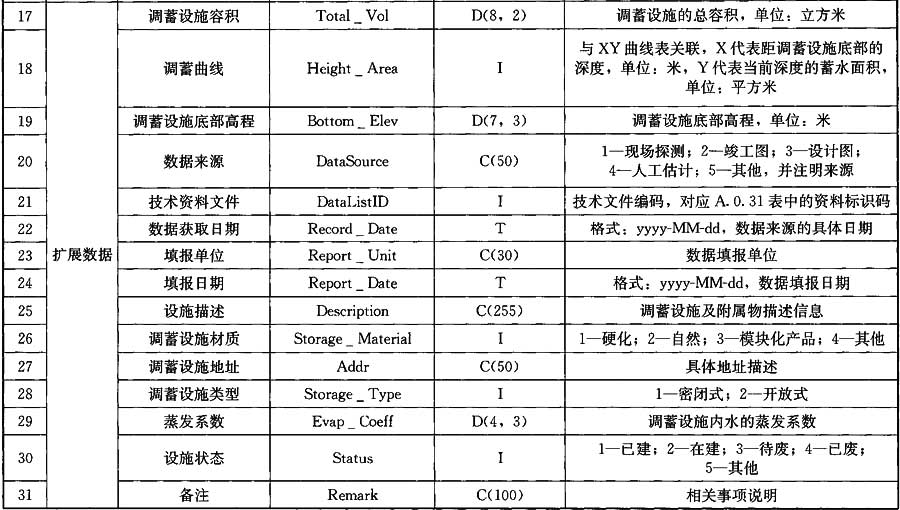

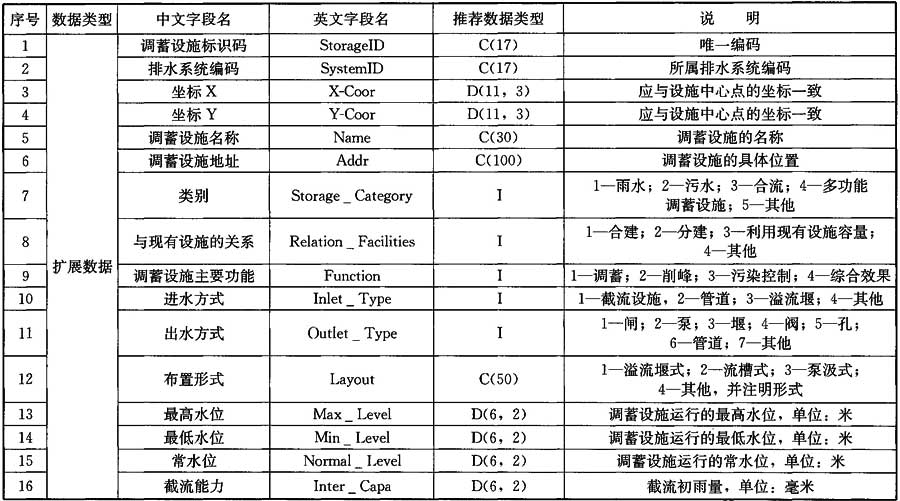

A.0.9 調蓄設施數據應符合表A.0.9的規定。
表A.0.9 調蓄設施數據

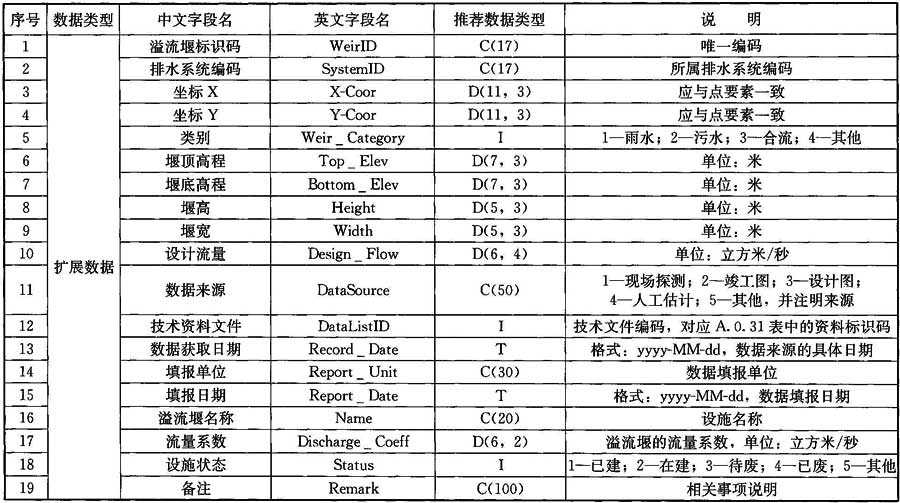

A.0.10 溢流堰數據應符合表A.0.10的規定。
表A.0.10 溢流堰數據

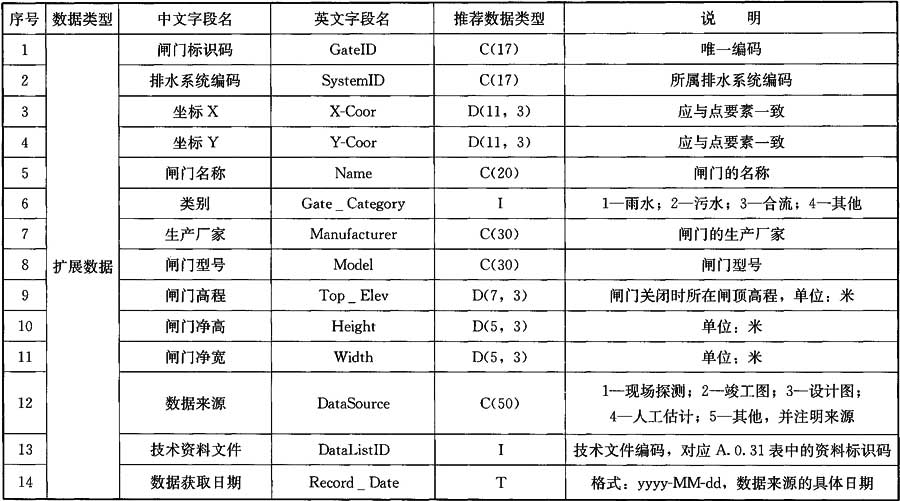

A.0.11 閘門數據應符合表A.0.11的規定。

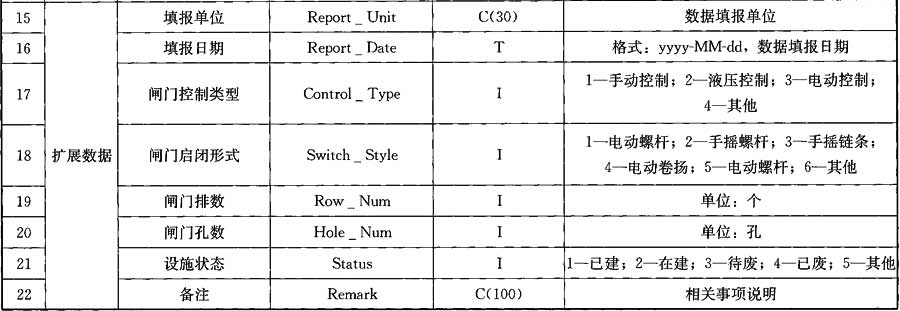

表A.0.11 閘門數據

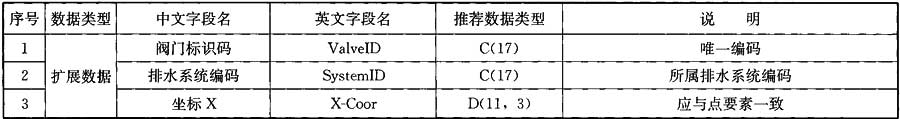

A.0.12 閥門數據應付A.0.12的規定。

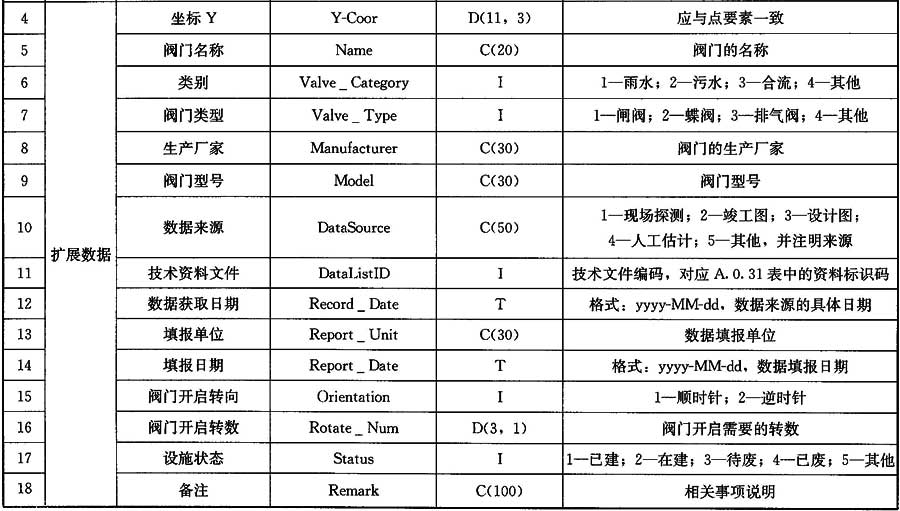

表A.0.12 閥門數據

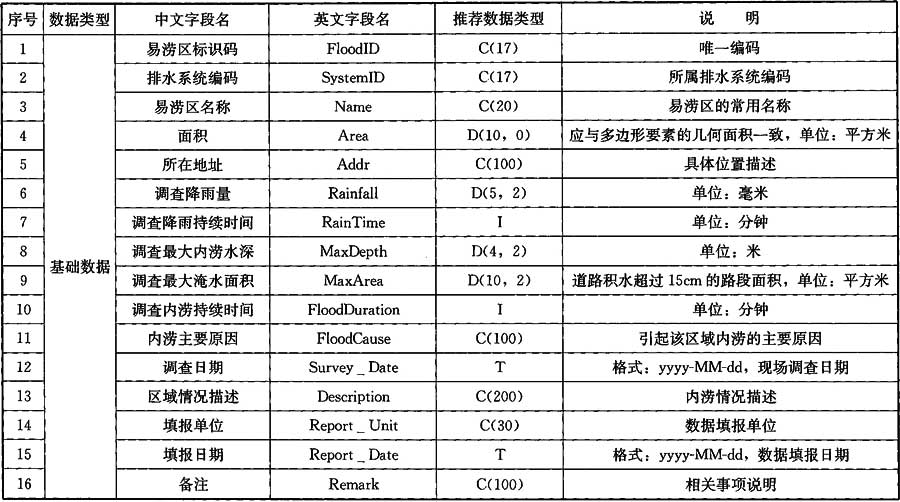

A.0.13 易澇區數據應符合表A.0.13的規定。
表A.0.13 易澇區數據
A.0.14 地表雨水行泄通道數據應符合表A.0.14的規定。

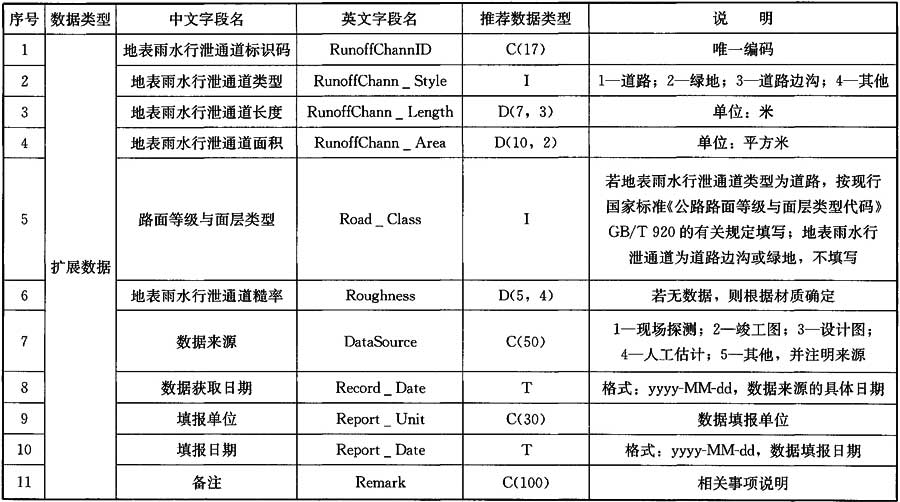

表A.0.14 地表雨水行泄通道數據

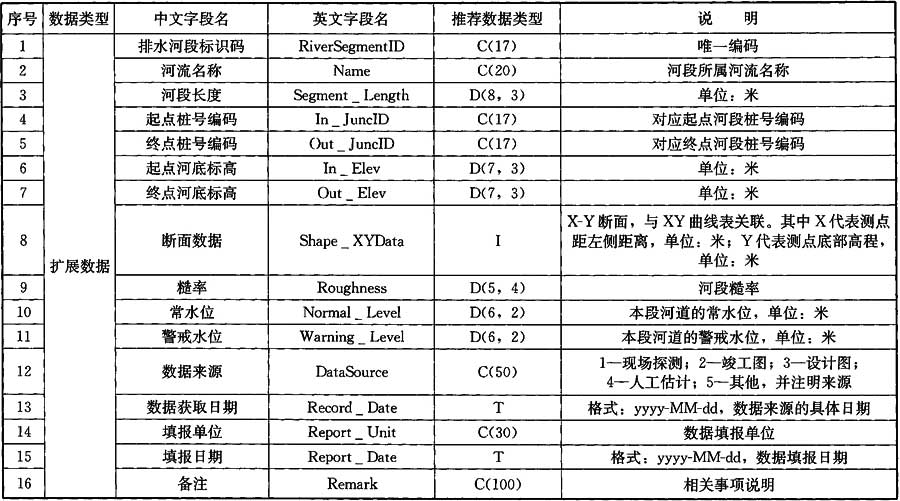

A.0.15 城市受納水體(河道)數據應符合表A.0.15的規定。
表A.0.15 城市受納水體(河道)數據

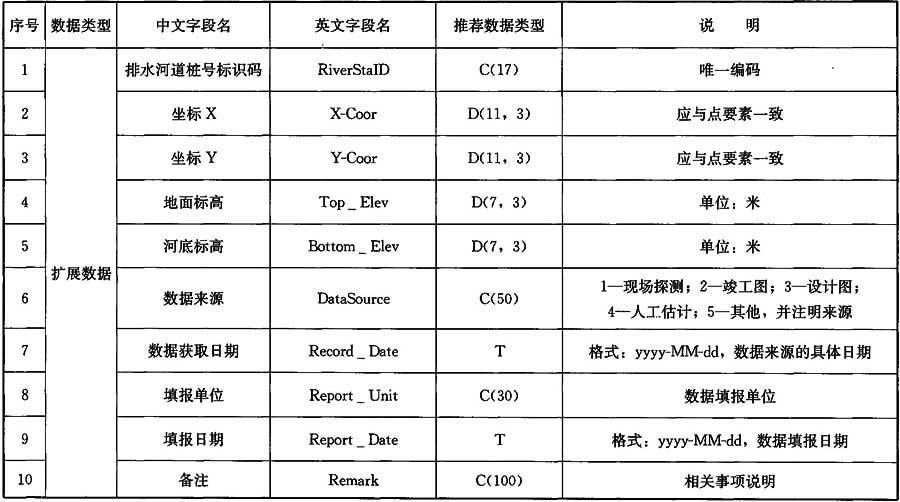

A.0.16 城市河道樁號數據應符合表A.0.16的規定。
表A.0.16 城市河道樁號數據

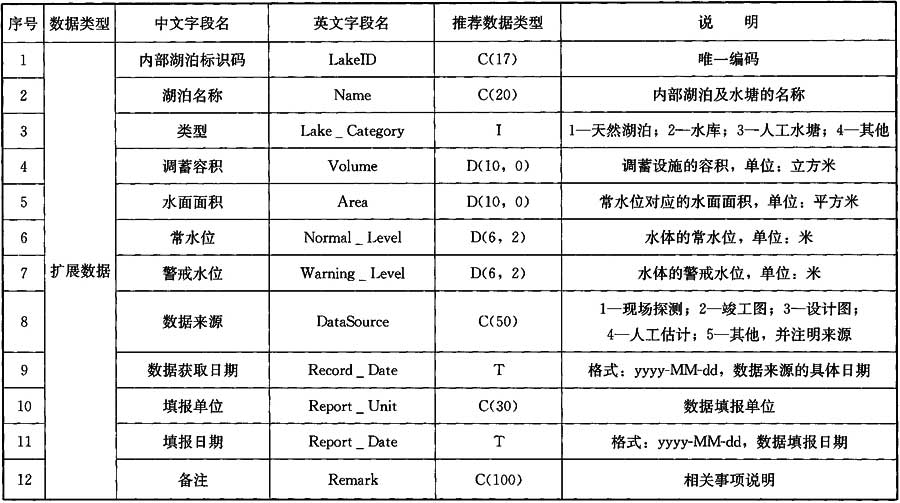

A.0.17 城市受納水體(湖泊)數據應符合表A.0.17的規定。
表A.0.17 城市受納水體(湖泊)數據

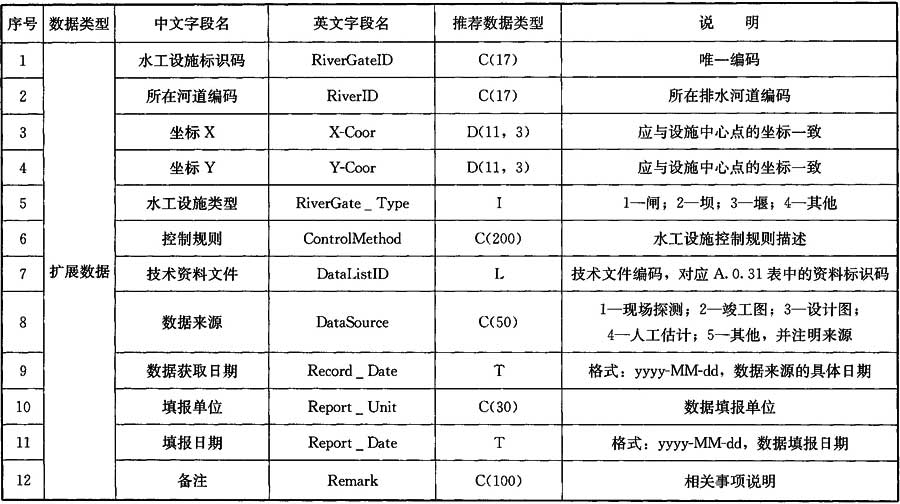

A.0.18 城市水工設施數據應符合表A.0.18的規定。
表A.0.18 城市水工設施數據

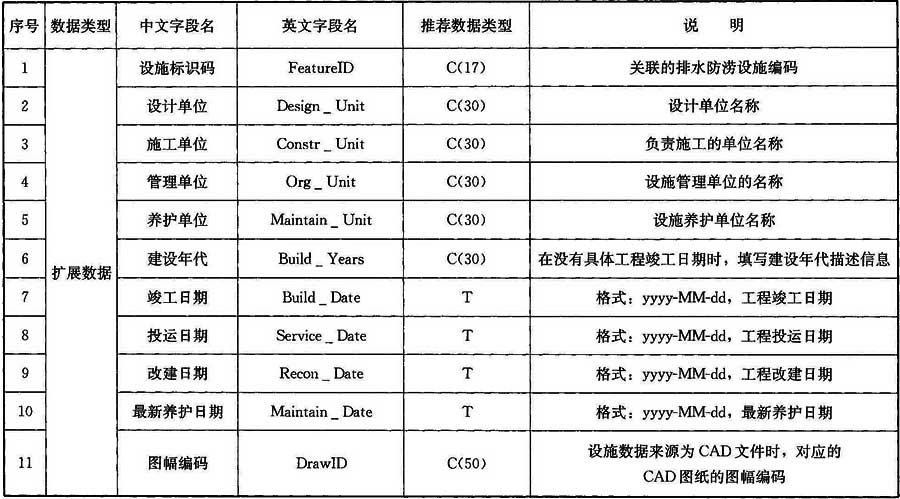

A.0.19 設施權屬及養護信息應符合表A.0.19的規定。
表A.0.19 設施權屬及養護信息

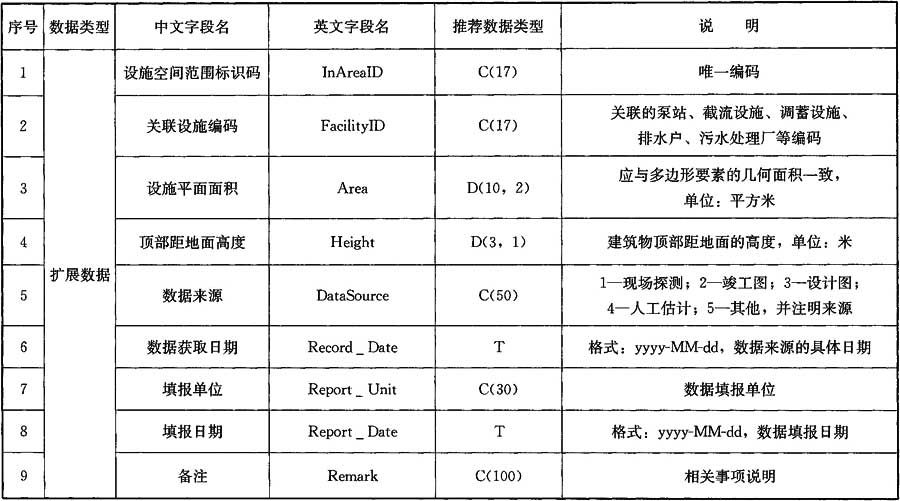

A.0.20 設施空間范圍數據應符合表A.0.20的規定。
表A.0.20 設施空間范圍數據

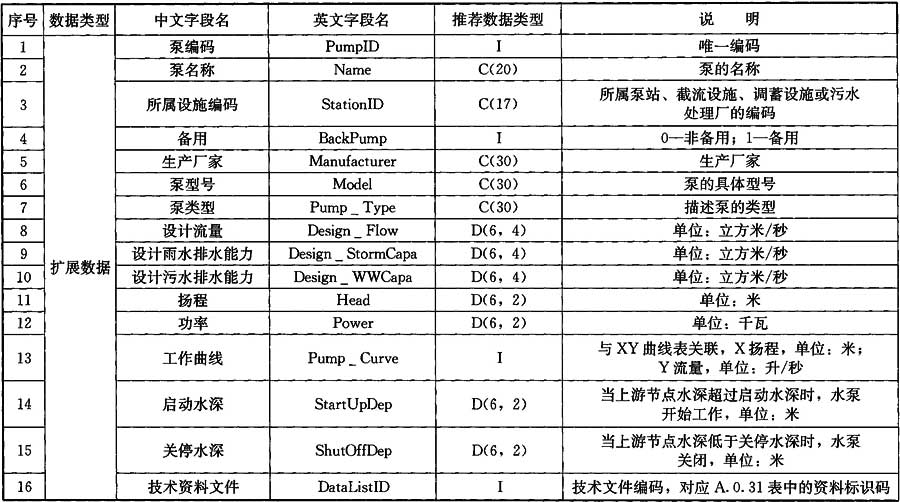

A.0.21 泵參數應符合表A.0.21的規定。
表A.0.21 泵參數

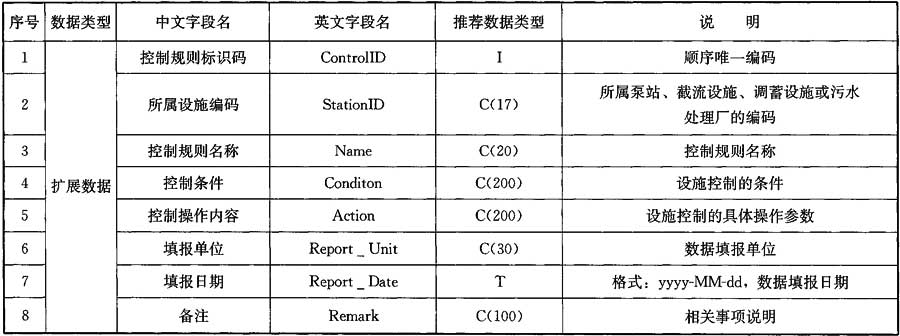

A.0.22 控制規則參數應符合表A.0.22的規定。
表A.0.22 控制規則參數

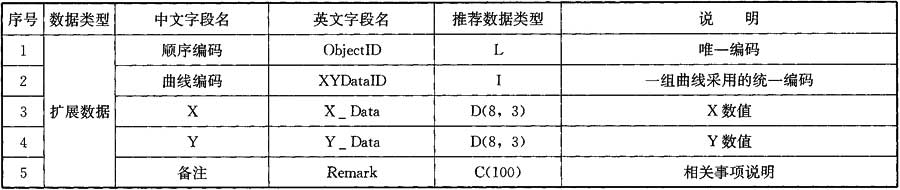

A.0.23 XY曲線參數應符合表A.0.23的規定。
表A.0.23 XY曲線參數

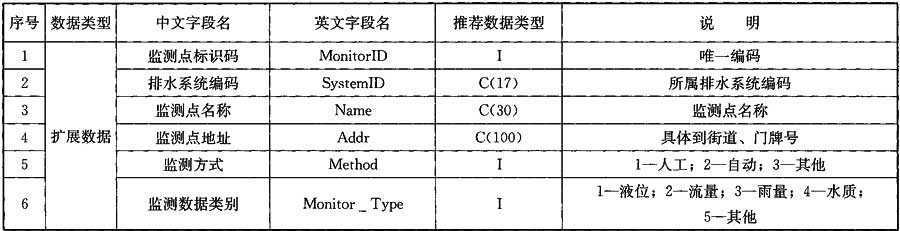

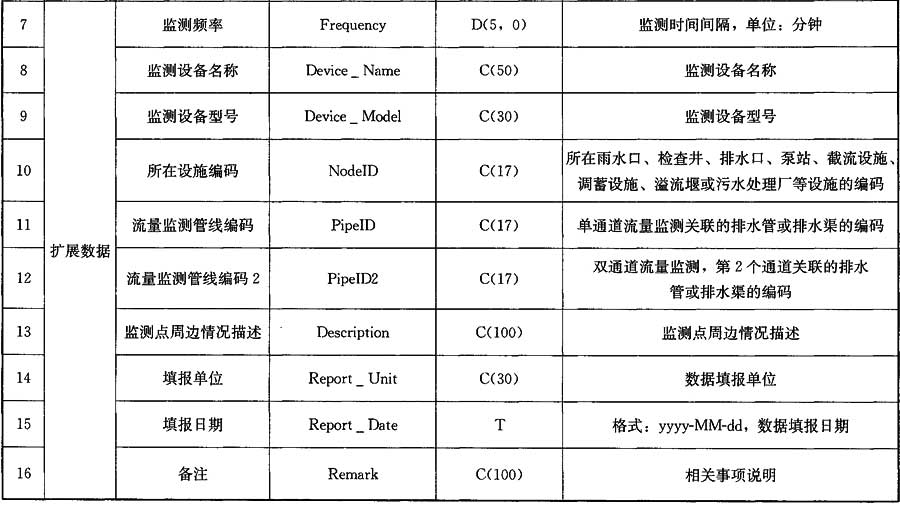

A.0.24 監測點數據應符合表A.0.24的規定。
表A.0.24 監測點數據

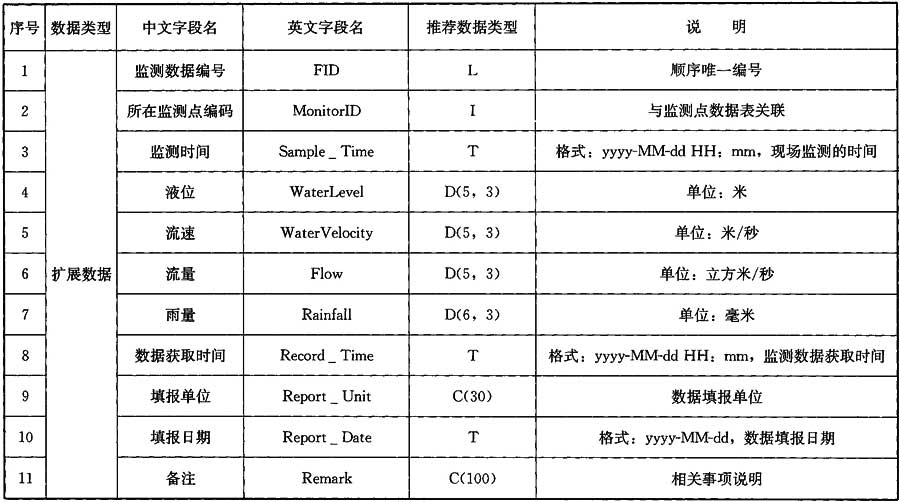

A.0.25 液位、流量與雨量監測數據應符合表A.0.25的規定。
表A.0.25 液位、流量與雨量監測數據

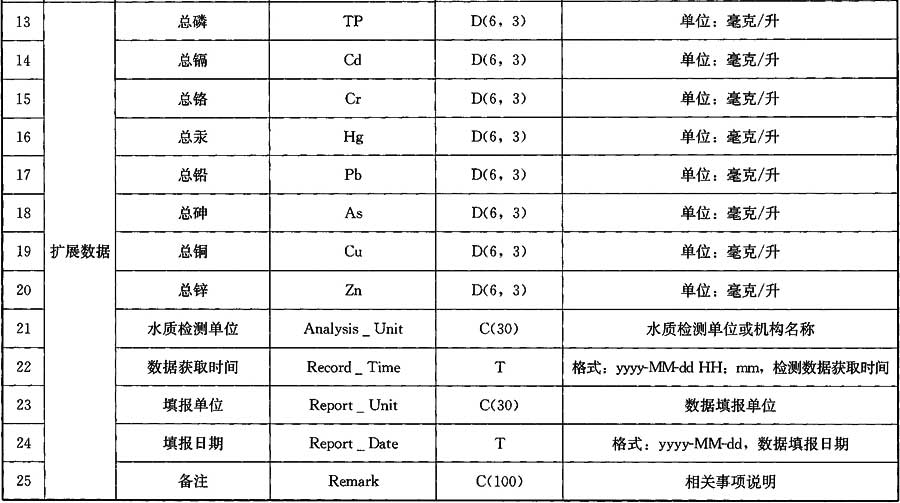

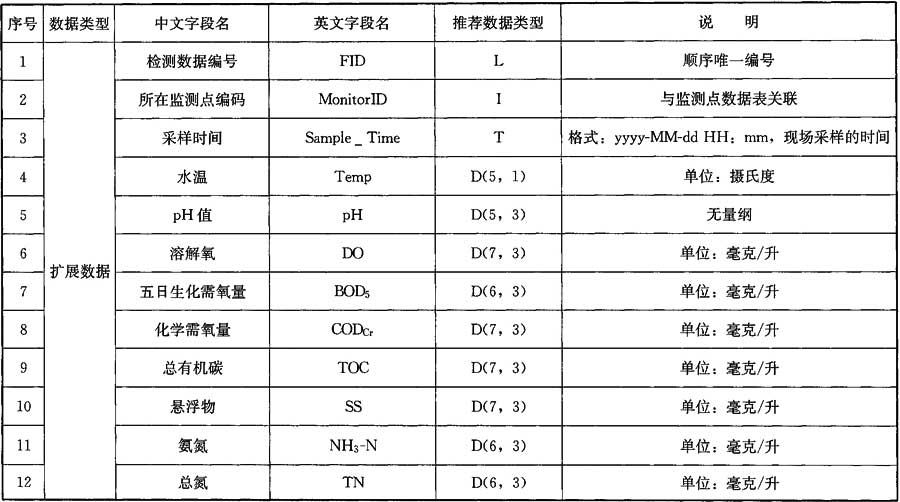

A.0.26 水質檢測數據應符合表A.0.26的規定。
表A.0.26 水質檢測數據

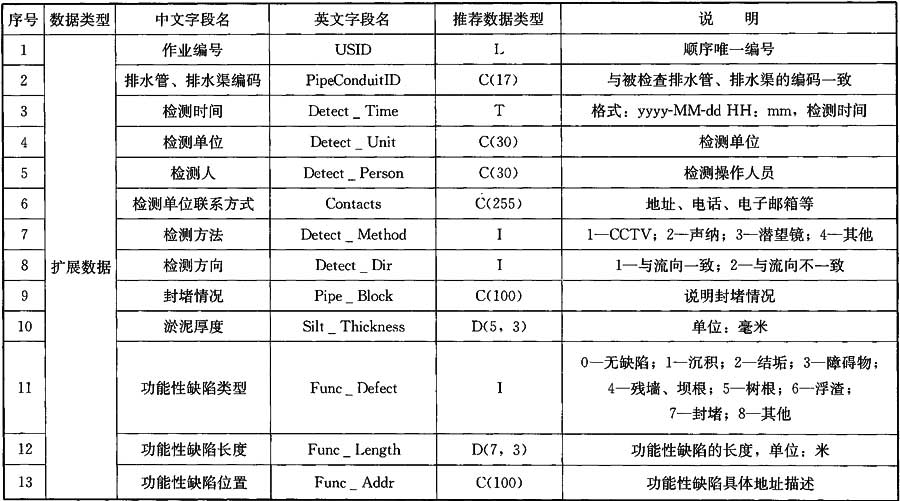

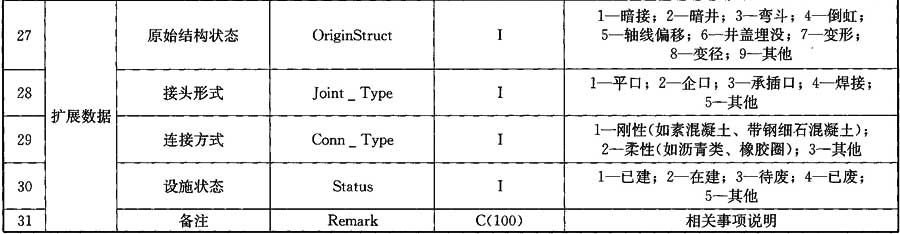

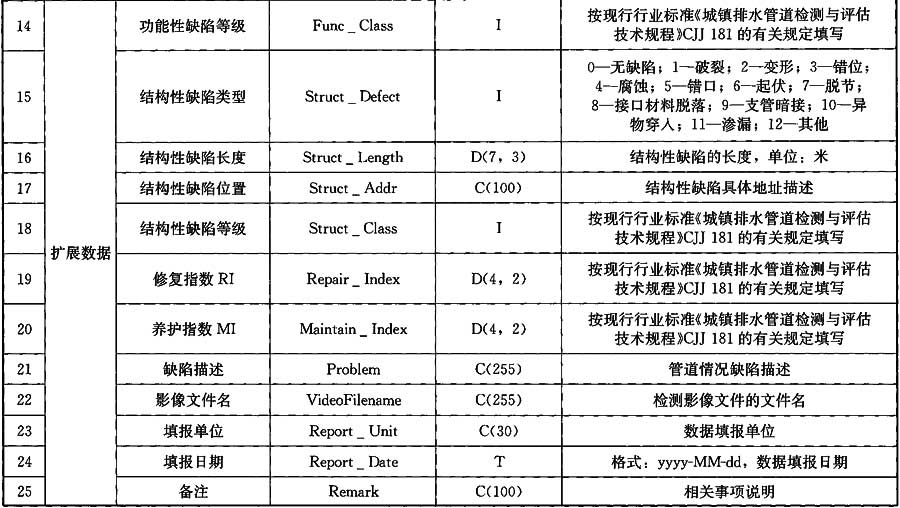

A.0.27 管渠內窺檢測數據應符合表A.0.27的規定。
表A.0.27 管渠內窺檢測數據

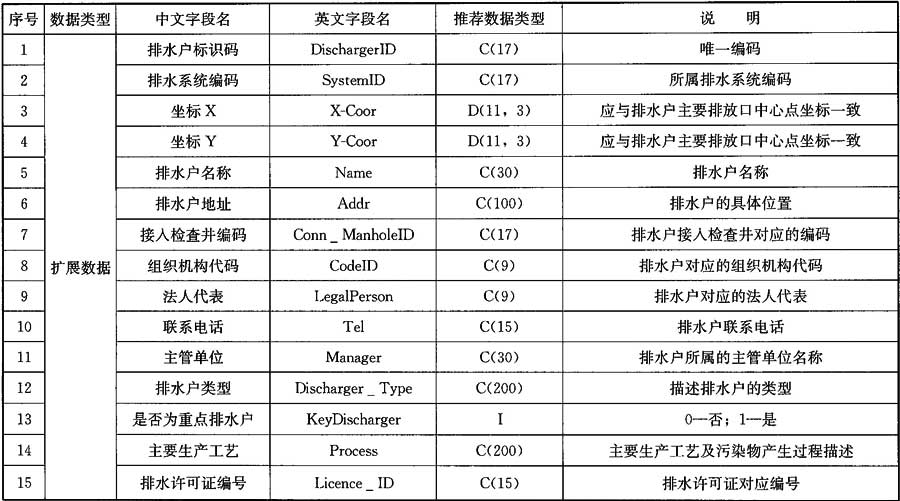

A.0.28 排水戶數據應符合表A.0.28的規定。

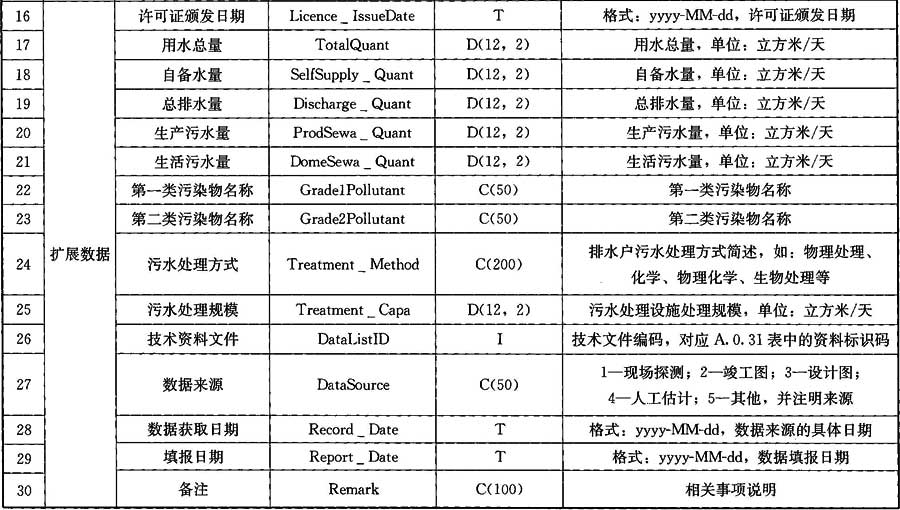

表A.0.28 排水戶數據

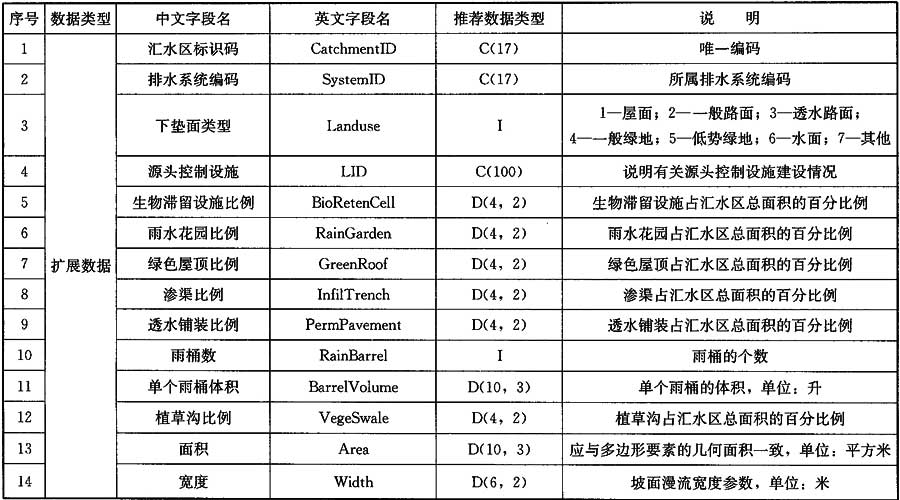

A.0.29 匯水區數據應符合表A.0.29的規定。

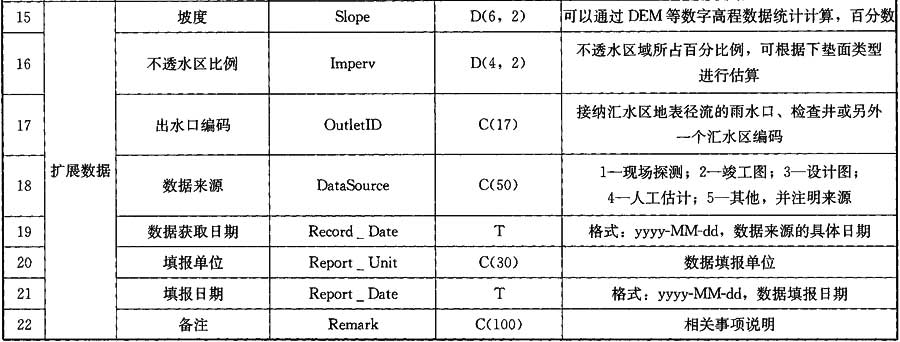

表A.0.29 匯水區數據

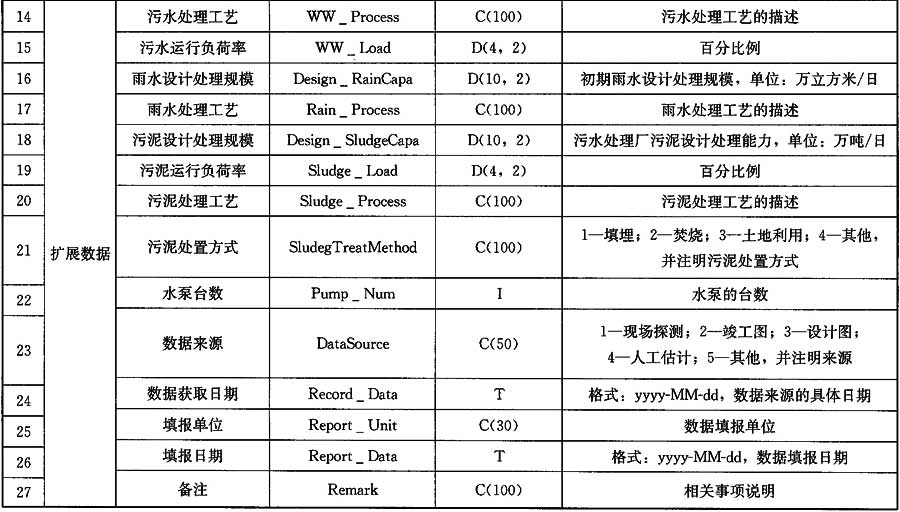

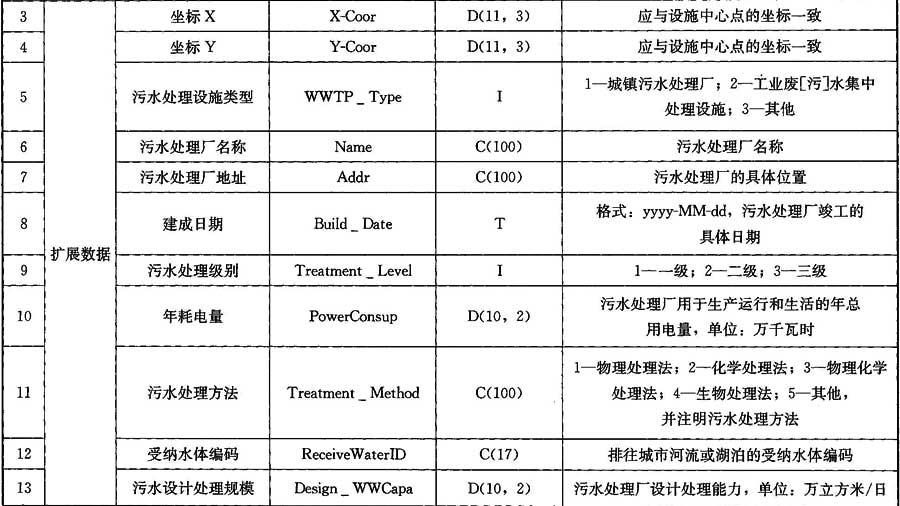

A.0.30 污水處理廠數據應符合表A.0.30的規定。
表A.0.30 污水處理廠數據

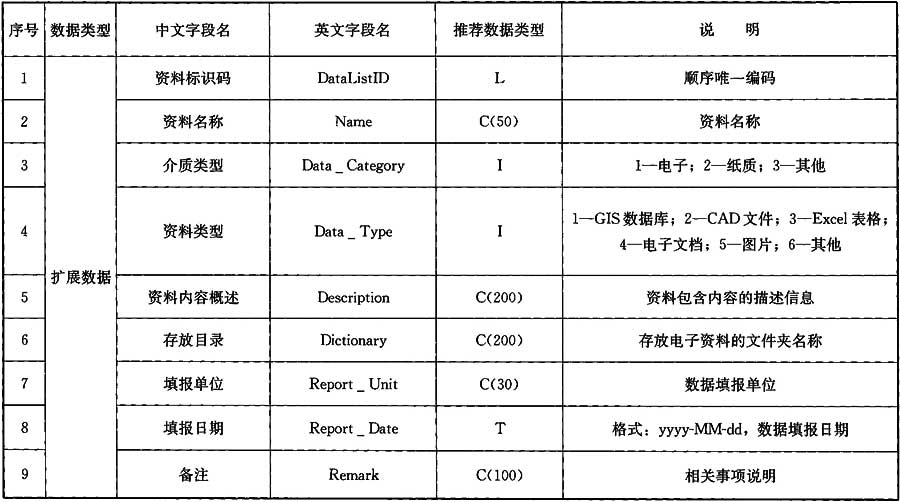

A.0.31 資料數據應符合表A.0.31的規定。
表A.0.31 資料數據
附錄B 城市排水防澇設施與要素的分類編碼及數據表說明

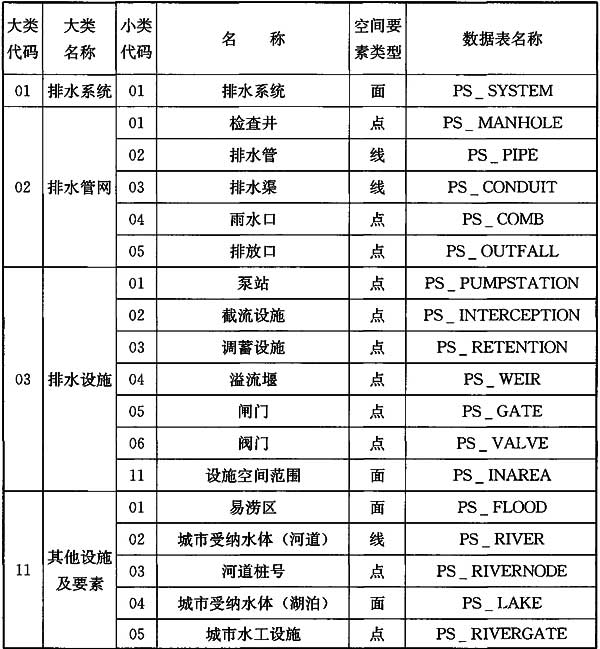

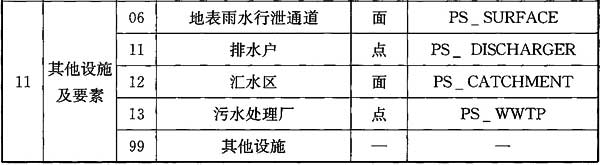

B.0.1 空間要素的分類編碼及數據表說明應符合表B.0.1的規定。
表B.0.1 空間要素的分類編碼及數據表說明

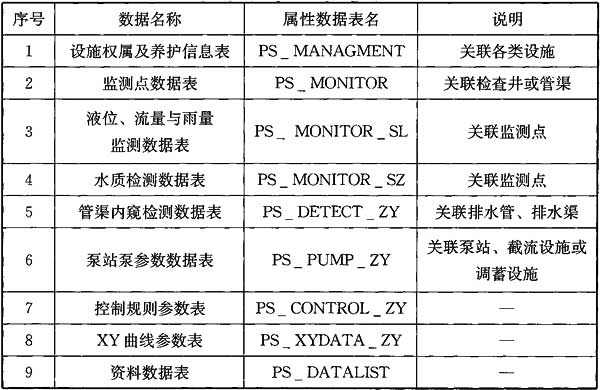

B.0.2 運行維護管理數據表名稱及說明應符合表B.0.2的規定。
表B.0.2 運行維護管理數據表名稱及說明
附錄C 數據采集技術標準及方法

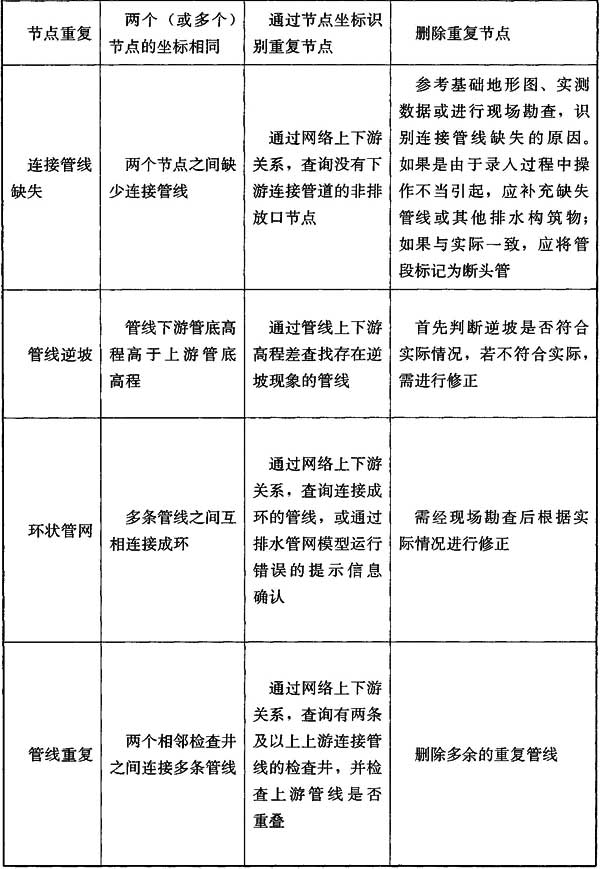

附錄D 排水防澇設施常見拓撲問題類型及查詢處理方法
附錄D 排水防澇設施常見拓撲問題類型及查詢處理方法

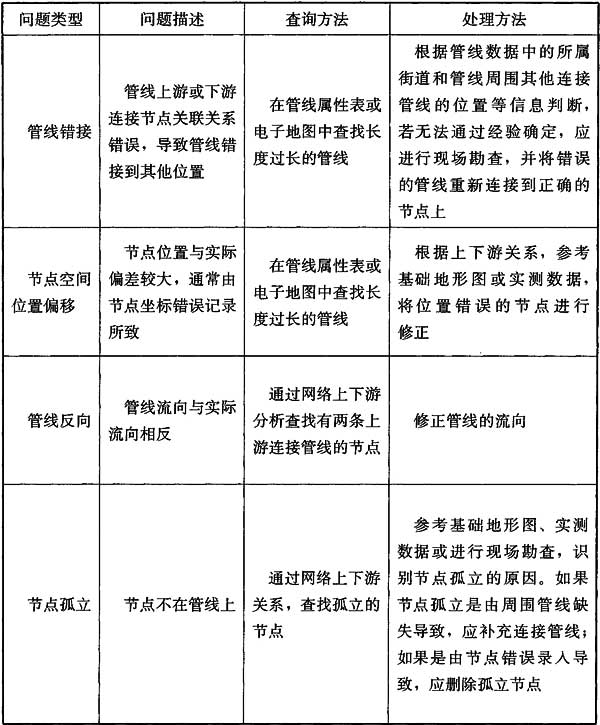

表D 排水防澇設施常見拓撲問題類型及查詢處理方法
