CJJ 138-2010 城鎮地?zé)峁峁こ碳夹g(shù)規程 （完整版）
1 總則
1.0.1 為使地?zé)峁峁こ套龅郊夹g(shù)先進、經濟合理、安全可靠，保護環境和保證工程質量，制定本規程。
1.0.2 本規程適用于以地?zé)峋崛〉責崃黧w為熱源的城鎮供熱工程的規劃、設計、施工、驗收及運行管理。
1.0.3 開發地?zé)嵊糜诠釙r(shí)應同時考慮回灌措施，應采取采灌平衡或總量控制的開發方式。
1.0.4 城鎮地?zé)峁峁こ坛龖?yīng)執行本規程外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1 地?zé)豳Y源 geothermal resources
在可以預見的時間內，能夠?yàn)槿祟惤?jīng)濟、合理開發利用的地球內部的地?zé)崮?，包括作為主要地?zé)彷d體的地?zé)崃黧w及圍巖中的熱能。
2.0.2 地?zé)崽? geothermal field
在當前或近期技術經濟條件下有開發利用價值的地?zé)豳Y源富集區。
2.0.3 地?zé)崃黧w geothermal fluid
溫度高于25℃的地下熱水、蒸汽和熱氣體的總稱。
2.0.4 穩定流溫 temperature of steady flow
長期穩態開采條件下的地?zé)崃黧w溫度。
2.0.5 地?zé)峋?geothermal well
能夠開采出地?zé)崃黧w的管井。開采地?zé)崃黧w的井稱為“開采井”或稱“生產井”；將利用后的地?zé)崃黧w回灌到熱儲層的井稱為“回灌井”。
2.0.6 地?zé)嶂苯庸嵯到y(tǒng) geothermal direct heating system
地?zé)崃黧w直接進入終端用熱設備的供熱系統。
2.0.7 地?zé)衢g接供熱系統 geothermal indirect heating system
采用換熱器進行地?zé)崃黧w與供熱循環水換熱的供熱系統。
2.0.8 地?zé)峁嵴{(diào)峰系統 peak load system for geothermal heating
承擔供熱尖峰熱負荷的其他熱源系統。
2.0.9 地?zé)岱栏? geothermal anti-corrosion
防止地?zé)崃黧w對設備腐蝕而采取的措施。
2.0.10 地?zé)岱拦? geothermal scale prevention
防止地?zé)崃黧w結垢而采取的措施。
2.0.11 地?zé)崃黧w除砂 geothermal water sand removal
去除地?zé)崃黧w中固體顆粒的措施。
2.0.12 地?zé)峄毓? geothermal reinjection
將供熱利用后的地?zé)崃黧w通過回灌井，重新注入熱儲的措施。
2.0.13 同層回灌 geothermal reinjection into same reservoir bed
將地?zé)崃黧w回灌至同一開采熱儲的回灌方式。
2.0.14 異層回灌 geothermal reinjection into different reservoir bed
將地?zé)崃黧w回灌至不同熱儲的回灌方式。
3 設計基本規定
4 地?zé)峁嵯到y(tǒng)
5 地?zé)峋梅?/h3>6 地?zé)峁嵴?/h3>7 地?zé)峁峁芫W(wǎng)與末端裝置
8 地?zé)崴?yīng)
7 地?zé)峁峁芫W(wǎng)與末端裝置
8 地?zé)崴?yīng)
8.0.1 城鎮區域性地?zé)崴?yīng)系統的設計應根據當?shù)氐責豳Y源的情況，并結合城鎮的發展規劃進行。
8.0.2 地?zé)崴?yīng)系統的設計內容應包括地?zé)崴睦梅绞健⒐?yīng)范圍、供應規模以及系統設施的布置等。
8.0.3 地?zé)崴司徒茫責崴斔蜁r(shí)的溫降不應大于0.6℃/km。
8.0.4 地?zé)崴?yīng)宜采用直供系統。
8.0.5 地?zé)崴苯庸┥钣盟畷r(shí)，水質必須符合國家現行相關標準的規定。
8.0.6 生活熱水或其他熱水供應系統的設計應符合現行國家標準《建筑給水排水設計規范》GB 50015的規定。
8.0.7 當?shù)責崴泻蠬2S、CH4等有毒、可燃、易爆氣體時，必須進行氣水分離處理，并應加強室內的通風。
8.0.8 對于區域性地?zé)崴?yīng)系統，應設置保溫調節池。
8.0.9 地?zé)崴?yīng)系統的調節池、泵站及其附屬設施應符合現行國家標準《室外給水設計規范》GB 50013的規定。
9 地?zé)嵯到y(tǒng)防腐與防垢
10 地?zé)峁嵯到y(tǒng)的監測與控制
10.0.1 地?zé)峋煤脱h(huán)泵應采用變頻控制裝置。
10.0.2 地?zé)峁嵯到y(tǒng)應在便于觀察到的位置設置監測儀表，并應監測下列重要參數：
1 地?zé)峋┗厮疁囟群脱h(huán)供回水溫度；
2 地?zé)崃黧w側流量和循環水側流量；
3 地?zé)峁┗厮畨毫脱h(huán)供回水及補水壓力；
4 地?zé)峋乃弧?br />10.0.3 地?zé)峁嵯到y(tǒng)除應按本規程第10.0.2條的規定設置現場監測儀表外，還宜采用集中監控系統。
10.0.4 流量、溫度、壓力傳感器的測量范圍和精度應與二次儀表匹配。
10.0.5 地?zé)峋乃槐O(jiān)測可采用自動水位監測儀，也可采用人工的導線電阻測深方法。
10.0.6 井下自動水位監測儀測試探頭應安裝在井泵的吸入口5m以上。信號線的保護套應與泵管固定，信號線出井口處必須密封。
11 環境保護
11.0.1 地?zé)豳Y源開發利用應進行環境影響評價。
11.0.2 當?shù)責嵛菜湃氤鞘形鬯艿罆r(shí)，水質應符合現行行業標準《污水排入城市下水道水質標準》CJ 3082的有關規定。
11.0.3 當?shù)責嵛菜糜诠喔葧r(shí)，水質應符合現行國家標準《農田灌溉水質標準》GB 5084的有關規定。
11.0.4 當?shù)責嵛菜湃氲乇硭w時，水質應符合現行國家標準《污水綜合排放標準》GB 8978的有關規定。
11.0.5 地?zé)峁嵛菜欧艤囟缺仨毿∮?5℃。
12 地?zé)峄毓?/h3>13 地?zé)豳Y源的動態監測
13.0.1 地?zé)峋畱?yīng)進行地?zé)豳Y源長期動態監測、日常開采動態監測和開發利用管理動態監測。
13.0.2 地?zé)豳Y源日常開采動態監測應包括地?zé)峋牡責崃黧w（包括回灌流體）的溫度、流量、壓力、水位和水質，并應符合下列要求：
1 地?zé)峋乃槐O(jiān)測應符合下列要求：
1) 停采期應測量靜水位，開采期應測量穩定的動水位；
2) 供熱期內，人工水位監測應每5d進行1次，每次測量2次～3次，測水位時應同時記錄水溫；
3) 測水位的量具應每年校驗1次。
2 地?zé)峋責崃黧w穩定溫度監測應符合下列要求：
1) 穩定溫度應每天監測1次；
2) 停采期，測溫儀的探頭應置于靜水位以下1.0m處；
3) 開采期，測溫點應靠近井口；
4) 測量的儀器儀表應每年校驗或標定1次。
3 地?zé)峋牧髁勘O(jiān)測應符合下列要求：
1) 流量監測應包括瞬時流量監測和開采量統計，瞬時流量監測應每天1次，開采量統計每月不應少于1次；
2) 瞬時流量可采用井口水表進行監測，每次應測量2次～3次，也可采用流量傳感器自動監測；
3) 計量流量的儀器，應每年校驗或標定1次。
4 地?zé)峋乃|(zhì)監測應符合下列要求：
1) 地?zé)峋乃|(zhì)檢測項目應為水質全分析；
2) 地?zé)峋乃|(zhì)監測應在供熱期內進行，每年至少1 次，取樣時間應選在開采井達到穩態運行時；
3) 取樣點應靠近井口，采樣要求應按現行國家標準《地?zé)豳Y源地質勘查規范》GB 11615執行；
4) 應委托有相應資質的單位進行水質檢測。
13.0.3 對地?zé)衢_發規模較大的地區，應設置地?zé)釋Ｓ脛?dòng)態觀測井。對開發程度較低的地區，可利用地?zé)峁峋M(jìn)行動態監測。
13.0.4 地?zé)峋畡?dòng)態監測各項原始數據必須及時整理、校核，并應編制地?zé)峋畡?dòng)態監測資料統計表，資料應包括紙質文件和電子文檔，且應按檔案管理規定對資料進行系統歸檔保存。
14 施工與驗收
14.0.1 地?zé)峁峁こ淌┕?yīng)具備工程區域的工程勘察資料、項目可行性分析、設計文件、施工圖紙和圖紙會審記錄等。
14.0.2 承擔地?zé)峁峁こ淌┕ぁ⒈O(jiān)理的單位應具有相應資質。
14.0.3 施工單位應編制施工組織設計，且應由工程監理單位審核批準。
14.0.4 地?zé)峁峁こ淌┕?yīng)符合下列要求：
1 設備、材料、配件等應具有產品質量合格證和性能檢驗報告，并應實行設備、材料報驗制度；
2 熱泵機組及室內系統安裝應符合現行國家標準《制冷設備、空氣分離設備安裝工程施工及驗收規范》GB 50274和《通風與空調工程施工質量驗收規范》GB 50243的規定；
3 鍍鋅鋼管宜采用螺紋連接，當管徑大于或等于100mm時宜采用無縫鋼管焊接或法蘭連接；
4 當在含有油氣的管道和設備上施工時，必須將油氣清理干凈并采取安全措施；
5 用聚乙烯原料制造的管材或管件應采用電熔連接；施工前應進行試驗，判定連接質量合格后方可進行；
6 所有隱蔽工程應在隱蔽前檢驗合格，并應保留隱蔽工程的檢驗記錄資料；
7 管道保溫工程的施工及質量要求應符合現行國家標準《工業設備及管道絕熱工程施工規范》GB 50126的規定；
8 管道接頭保溫應在管道系統強度與嚴密性檢驗合格和防腐處理結束后進行；
9 系統調試所使用的儀器、儀表的精度等級應符合國家計量法規和檢驗標準的規定；自動化儀器、儀表的安裝及線纜敷設應符合現行國家標準《自動化儀表工程施工及驗收規范》GB 50093的相關規定；
10 地?zé)峋谘b置的施工應符合下列要求：
1) 基礎的鑄鐵或鋼制構件與混凝土基礎應澆筑在一起，基礎鋼構件應保持水平位置，水平傾角不得超過0.2°；
2) 混凝土養護達到要求后，應在填料涵中嵌入填料盤根，當水溫超過100℃時，應采用耐高溫石墨盤根；
3) 地?zé)峋谘b置應考慮熱膨脹；
4) 地?zé)峋谘b置安裝時必須保證井口水平和密封；硬連接的井口在井管露出水泥地面時，應設置隔離護套；應在管道水平段設置不小于300mm長的金屬軟接管。
14.0.5 工程施工安裝完成后，必須對管道系統依次進行強度試驗、嚴密性試驗和清潔，并應符合現行行業標準《城鎮供熱管網工程施工及驗收規范》CJJ 28的規定。
14.0.6 地?zé)峁峁こ炭⒐を?yàn)收應符合下列要求：
1 竣工驗收應在工程施工質量得到有效監控的前提下進行；
2 竣工驗收應由建設單位組織設計、施工、監理單位及政府有關部門共同進行，合格后方可辦理竣工驗收手續；
3 地?zé)峁峁こ炭⒐を?yàn)收時，應完善竣工資料，可包括下列文件和記錄；
1) 圖紙會審、設計變更和竣工圖等；
2) 主要材料、設備的出廠合格證明及檢驗報告；
3) 隱蔽工程檢查驗收和施工記錄；
4) 工程設備、管道系統安裝及檢驗記錄；
5) 管道沖洗、試壓記錄；
6) 設備試運行記錄。
14.0.7 地?zé)峋梅?、地?zé)峁嵴炯敖ㄖ飪?nèi)供熱系統和熱水供應系統的施工與驗收應符合國家現行標準《通風與空調工程施工質量驗收規范》GB 50243、《制冷設備、空氣分離設備安裝工程施工及驗收規范》GB 50274、 《地源熱泵系統工程技術規范》GB 50366、《建筑給水排水及采暖工程施工質量驗收規范》GB 50242和《城鎮供熱管網工程施工及驗收規范》CJJ 28的有關規定。
15 運行、維護與管理
15.0.1 地?zé)峁嵯到y(tǒng)投入運行前應進行試運行，并應符合下列要求：
1 應對系統進行全面的檢查、調試，應包括供熱循環水側的注水、試壓，按操作規程調試、啟動機房設備和地?zé)峋茫?br/>2 應制定試運行方案；
3 系統的壓力和溫度應逐步提升至設計要求；
4 地?zé)峋脩?yīng)在設計工況下運行4h后停泵，并迅速測量電機的熱態絕緣電阻，其值大于0.5MΩ，方可投入正式運行。
15.0.2 井泵重新啟動必須在停泵15min后進行。
15.0.3 井泵正常運行后，每運行2h應檢查電流表、電壓表、壓力表指示值，指示值不應有顯著變化，且每周應對電機的絕緣電阻進行檢查。
15.0.4 當出現下列情況之一時，地?zé)峋脩?yīng)立即停止運行：
1 井泵的工作狀態沒有改變，電壓為額定值而電流超過電機額定電流值；
2 出水量不正常，水中含砂量顯著增加；
3 機組有顯著噪聲和異常振動。
15.0.5 地?zé)峋脩?yīng)每年檢修一次。
15.0.6 地?zé)峁嵯到y(tǒng)運行中應對下列項目進行觀測和記錄：
1 地?zé)崴拈_采量和回灌量；
2 換熱器、過濾裝置及管路的壓力數據變化；
3 換熱器冷、熱流體進出口的溫度；
4 事故、故障的記錄；
5 維護、檢修的記錄。
15.0.7 供熱期結束，應對地?zé)峋?、循環泵、補水泵、熱泵、換熱器及調峰等設備進行維護保養。
15.0.8 地?zé)釤嵩磁c調峰熱源聯合運行的系統中，地?zé)釤嵩磻?yīng)首先投入運行，滿負荷以后，調峰熱源應按照多熱源聯網方式運行，并應隨室外氣溫變化增減負荷。
附錄A 非金屬管材物理性能
A.0.1 玻璃鋼(FRP)的物理性能應符合表A.0.1的規定。
表A.0.1 玻璃鋼(FRP)的物理性能
| 物理參數 |
物理性能 | |
| 環氧樹脂 | 乙烯基樹脂 | |
| 膨脹系數[mm/(m·K)] | 0.0227 | 0.0189 |
| 導熱系數[W/(m·K)] | 0.35 | 0.19 |
| 密度(kg/cm3) | 1800 | 1850 |
| 使用溫度(℃) | －30～120(最高150) | －30～120(最高150) |
A.0.2 氯化聚氯乙烯(CPVC)的物理性能應符合表A.0.2-1的規定，適用溫度和壓力應符合表A.0.2-2的規定。
表A.0.2-1 氯化聚氯乙烯(CPVC)的物理性能
| 物理參數 | 物理性能 | 物理參數 | 物理性能 |
| 熱變形溫度(℃) | 105 | 彎曲強度(MPa) | 106 |
| 密度(kg/cm3) | 1550 |
線膨脹系數[mm/(m·K)] | 0.034 |
| 拉伸強度(MPa) | 55 | 最高使用溫度(℃) | 105 |
表A.0.2-2 氯化聚氯乙烯(CPVC)的適用溫度、壓力
| 溫度(℃) | 23 | 27 | 32 | 38 | 43 | 49 | 54 | 60 | 66 | 71 | 77 | 82 | 88 | 95 | 100 |
| 壓力(MPa) | 1.5 | 1.5 | 1.5 | 1.35 | 1.35 | 1.2 | 1.05 | 0.9 | 0.9 | 0.75 | 0.75 | 0.6 | 0.55 | 0.45 | 0 |
A.0.3 耐熱聚丙烯(PP-R)的物理性能應符合表A.0.3的規定。
表A.0.3 耐熱聚丙烯(PP-R)的物理性能
| 物理參數 | 物理性能 | 物理參數 | 物理性能 |
| 密度(kg/cm3) | 901 | 常溫爆破壓力(MPa) | 5.8 |
| 拉伸強度(MPa) | 40.7 | 線膨脹系數[mm/(m·K)] | 0.0978 |
| 彎曲強度(MPa) | 27.6 | 適用溫度(℃) | 95 |
A.0.4 聚丁烯(PB)的物理性能應符合表A.0.4-1的規定，適用溫度、壓力應符合表A.0.4-2的規定。
表A.0.4-1 聚丁烯(PB)的物理性能
| 物理參數 |
物理性能 |
| 相對密度(kg/cm3) | 925 |
| 膨脹系數[mm/(m·K)] | 0.1278 |
| 導熱率[W/(m·K)] | 0.216 |
表A.0.4-2 聚丁烯(PB)的適用溫度、壓力
| 溫度(℃) | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
| 壓力(MPa) | 1.66 | 1.57 | 1.46 | 1.36 | 1.21 | 1.07 | 0.86 | 0.59 |
A.0.5 交聯聚乙烯(PEX)的物理性能應符合表A.0.5的規定。
表A.0.5 交聯聚乙烯(PEX)的物理性能
| 物理參數 | 物理性能 | 物理參數 | 物理性能 |
| 密度(kg/cm3) | 910～960 | 常壓下使用溫度(℃) | －70～110 |
| 拉伸強度(MPa) | 40 | 0.7MPa壓力下使用溫度(℃) | 82 |
| 彎曲彈性模量(MPa) | 600 | 導熱系數[W/(m·K)] | 0.41 |
| 熔點(℃) | 140 | 熱膨脹系數[mm/(m·K)] | 0.2 |
A.0.6 鋁塑復合管(PEX-Al)的物理性能應符合表A.0.6的規定。
表A.0.6 鋁塑復合管(PEX-Al)的物理性能
| 物理參數 | 物理性能 | |
| 導熱系數[W/(m·K)] | 0.45 | |
| 熱膨脹系數[mm/(m·K)] | 0.025 | |
| 彎曲半徑 | ≥5D | |
| 工作溫度(℃) | －40～95 | |
| 壓力(MPa) | 普通型 | 1.0 |
| 加強型 | 1.6 | |
附錄B 地?zé)崴|(zhì)全分析報告
B.0.1 地?zé)崴|(zhì)全分析報告的內容和格式可按表B.0.1設置。

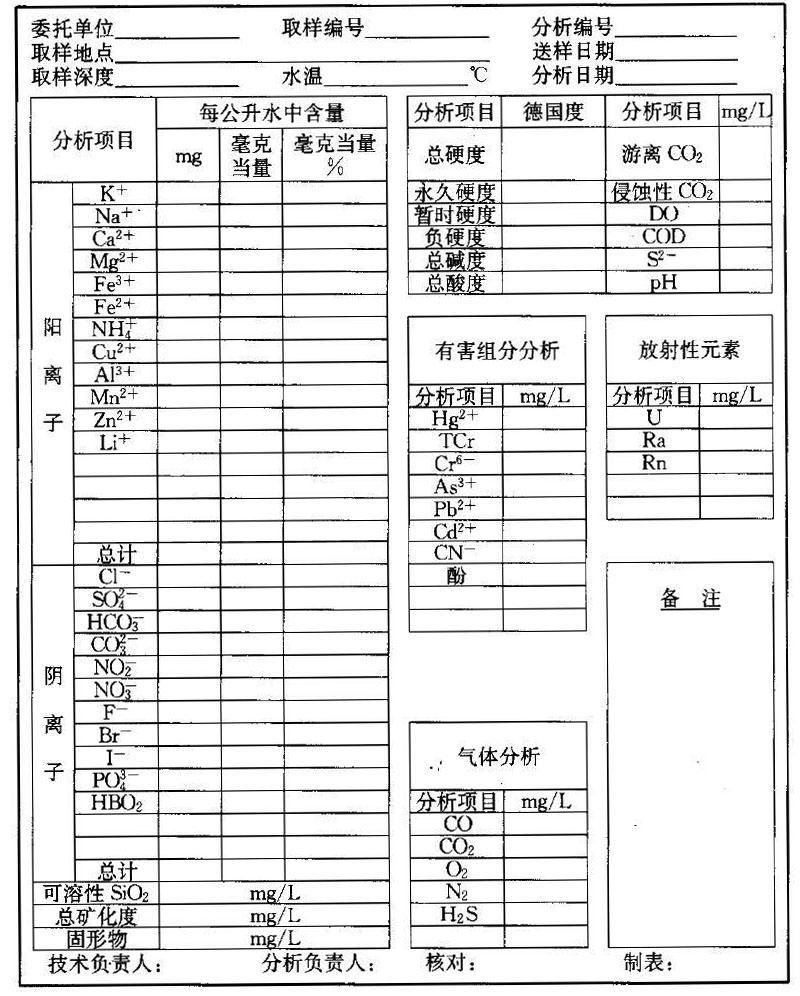

表B.0.1 地?zé)崴|(zhì)全分析報告表
附錄C 雷茲諾指數的計算方法和結垢性判定
C.0.1 雷茲諾指數和流體的pH計算值應按下列公式確定：
RI＝2pHs－pHa (C.0.1-1)
pHs＝－log[Ca2＋]－log[ALK]＋Kc (C.0.1-2)
式中：RI——雷茲諾指數；
pHs——流體的pH計算值；
pHa——流體的pH實測值；
[Ca2＋]——流體中鈣離子的摩爾濃度；
[ALK]——總堿度，即重碳酸根
子摩爾濃度；
Kc——常數，按圖C.0.1-1、圖C.0.1-2取值。

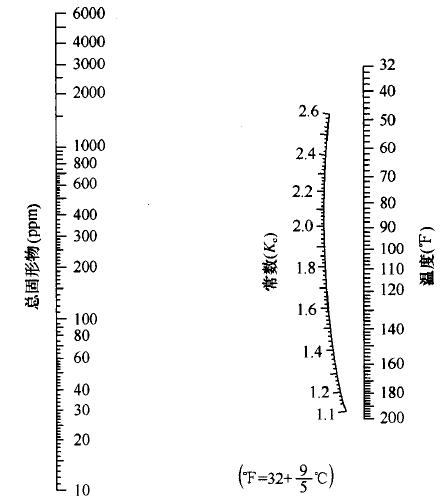

圖C.0.1-1 總固形物含量小于6000ppm時Kc求值圖

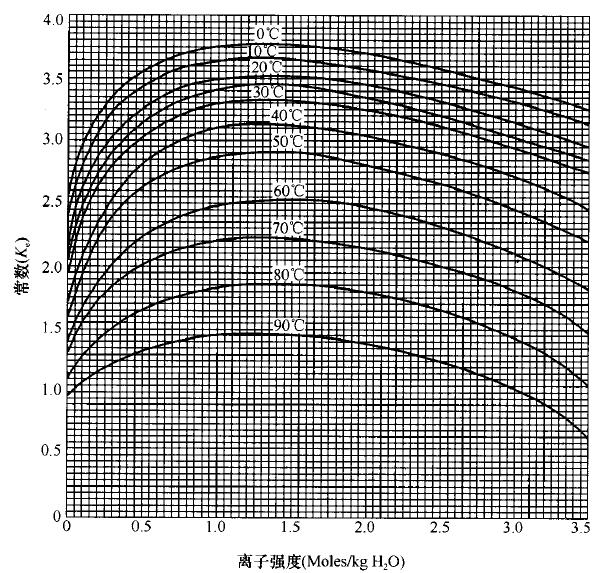

圖C.0.1-2 總固形物含量大于6000ppm時Kc求值圖
C.0.2 地?zé)崃黧w的結垢性應根據雷茲諾指數按表C.0.2確定。
表C.0.2 根據雷茲諾指數(RI)確定地?zé)崃黧w的結垢性
| 雷茲諾指數(RI) | 結垢性 |
| ＜4.0 | 非常嚴重 |
| 4.0～5.0 | 嚴重 |
| 5.0～6.0 | 中等 |
| 6.0～7.0 | 輕微 |
| ＞7.0 | 不結垢 |
附錄D 拉申指數的計算方法和結垢性、腐蝕性判定
D.0.1 拉申指數應按下式確定：
式中：LI——拉申指數；
[Cl]——氯化物或鹵化物濃度，以等當量的CaCO3(mg/L)表示；
[S04]——硫酸鹽濃度，以等當量的CaC03(mg/L)表示；
ALK——總堿度，即重碳酸根
濃度，以等當量的CaC03(mg/L)表示。
上述[Cl]、[S04]、ALK也可采用相應的該離子的毫克當量數確定。
D.0.2 地?zé)崃黧w的結垢性和腐蝕性可根據拉申指數按表D.0.2確定。
表D.0.2 根據拉申指數(LI)確定地?zé)崃黧w的結垢性和腐蝕性
| 拉申指數(LI) | 結垢性和腐蝕性 |
| ≤0.5 | 為結垢性流體，沒有腐蝕 |
| ＞0.5 | 為腐蝕性流體，不結垢 |
| ＞0.5，≤3.0 | 為輕腐蝕性流體 |
| ＞3.0 | 為強腐蝕性流體 |
附錄E 回灌系統動態監測數據表
E.0.1 回灌系統動態監測數據表可按表E.0.1設置。
表E.0.1 回灌系統動態監測數據表
| 年月 井號：，井位 地面至測點高度：，回灌前回灌井水位埋深 |
|||||||||||||||
| 日期 | 開采井?dāng)?shù)據 | 回灌井?dāng)?shù)據 | 過濾器 | 管路 壓力 表 讀數(MPa) |
備注 | ||||||||||
| 日 | 時 | 流量 計 讀數 (m3) |
瞬時 流量 (m3/h) |
水位 (m) ) |
出水 溫度 (℃) |
井口 壓力 (MPa) |
流量 計 讀數 (m3) |
瞬時 流量 (m3/h) |
回灌水溫度(℃) | 水位 (m) ) |
井口 壓力 (MPa) |
進口 壓力 (MPa) |
出口 壓力 (MPa) |
||
| 注：1 如果是多井采灌系統，應分別記錄每一眼開采井、回灌井的數據； 2 回灌運行期間每8h觀測一次，停灌期間每15d觀測一次； 3 每天觀測時間保持一致； 4 特殊情況隨時觀測記錄； 5 備注欄記錄各種特殊情況及觀測人姓名。 |
|||||||||||||||
附錄F 回灌堵塞的判別及處理措施
F.0.1 回灌運行出現下列現象之一時，可判斷系統出現堵塞：
1 回灌井水位突然上升或連續上升，單位回灌量逐漸減少；
2 保持一定水位時，回灌量逐漸減少；保持一定回灌量時，回灌水位逐漸上升；
3 回灌井多年運行后，單位回灌量或回?fù)P時單位涌水量逐年減少；
4 過濾器兩端的壓力差持續增大。
F.0.2 預防回灌堵塞宜采用下列方法：
1 經常檢查回灌裝置密封效果，發現漏氣及時處理；
2 回?fù)P洗井時，應在回?fù)P水管路安裝單流閥或U型管，或?qū)P(yáng)水管出口沒入水中，形成水封；
3 回?fù)P洗井時，應檢測回灌井水質；回灌運行時，應定期檢測回灌水的水質；
4 應掌握回灌量和地下水位的動態變化，及時檢查有無堵塞現象；
5 回灌運行時，當發現物理、化學或生物堵塞時，應立即停灌，檢查原因并采取措施。
F.0.3 根據回灌井堵塞性質和原因，可采用連續反沖法、化學處理法和滅菌法等處理方法，并應符合下列要求：
1 回灌井成井時，應將巖層裂隙通道清洗干凈；
2 當回灌管路堵塞時，可直接采用連續反沖洗方法處理；當回灌井堵塞時，可采用間隙停泵反沖洗與壓力灌水相結合的多種方法處理；
3 對基巖型井回灌系統，應在回灌管管路上安裝精度為50μm、纏繞棒式濾芯的粗過濾裝置，且過濾器兩端應安裝壓力表，當壓力變化超過正常值時，應對過濾裝置進行反沖洗；
4 碳酸鹽巖溶地區基巖裸眼成井的回灌井，當安裝粗過濾器后的回灌效果仍不理想，可采用壓裂酸化法洗井措施；
5 當堵塞沉淀物是CaC03或Fe(OH)3，且已與砂膠合成鈣質或鐵質硬垢時，可采用HCl（濃度10％，加酸洗抗蝕劑）使之生成溶解性的CaCl2來處理，但不得造成回灌水二次污染；
6 對孔隙型井回灌系統除必須裝粗過濾器外，還必須裝精度為3μm～5μm的精過濾器。
