GB/T 3091-2015 低壓流體輸送用焊接鋼管 （完整版）
前言
前 言
本標準按照GB/T 1．1-2009給出的規則起草。
本標準代替GB/T 3091-2008《低壓流體輸送用焊接鋼管》。本標準與GB/T 3091-2008相比，主要技術變化如下：
——修改了219．1mm及以下鋼管的外徑和壁厚及其交貨方式；
——修改了鋼管的不圓度要求；
——修改了鋼管端頭要求；
——調整了部分鋼的牌號；
——修改了鋼管的交貨狀態；
——增加了鍍鋅鋼管鋅層重量要求；
——修改了鋼管組批規則。
本標準使用重新起草法參考ISO 559：1991《清水和污水用鋼管》編制，與ISO 559：1991的一致性程度為非等效。
本標準由中國鋼鐵工業協會提出。
本標準由全國鋼標準化技術委員會(SAC/TC 183)歸口。
本標準起草單位：天津友發鋼管集團股份有限公司、番禺珠江鋼管有限公司、浙江金洲管道科技股份有限公司、天津君誠鋼管科技集團有限公司、天津市利達鋼管集團有限公司、京華創新集團、邯鄲市正大制管有限公司、寶雞石油鋼管有限責任公司、冶金工業信息標準研究院。
本標準主要起草人：尹九祥、陳廣嶺、王利樹、沈淦榮、郭建君、于富強、溫朝江、姜海東、王慧、董莉、趙福亮、張松明、楊偉芳、王亞平、侯捷。
本標準所代替標準的歷次版本發布情況為：
——GB/T 3091-1982、GB/T 3091-1993、GB/T 3091-2001、GB/T 3091-2008；
——GB/T 3092-1982、GB/T 3092-1993；
——GB/T 14980-1994。
1 范圍
1 范圍
本標準規定了低壓流體輸送用焊接鋼管的尺寸、外形、重量、技術要求、試驗方法、檢驗規則、包裝、標志及質量證明書。
本標準適用于水、空氣、采暖蒸汽和燃?xì)獾鹊蛪毫黧w輸送用直縫電焊鋼管、直縫埋弧焊(SAWL)鋼管和螺旋縫埋弧焊(SAWH)鋼管，并對它們的不同要求分別做了標注，未標注的同時適用于直縫高頻電焊鋼管、直縫埋弧焊鋼管和螺旋縫埋弧焊鋼管。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的，凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 222 鋼的成品化學成分允許偏差
GB/T 223.3 鋼鐵及合金化學分析方法 二安替比林甲烷磷鉬酸重量法測定磷量
GB/T 223.5 鋼鐵 酸溶硅和全硅含量的測定 還原型硅鉬酸鹽分光光度法
GB/T 223.9 鋼鐵及合金 鋁含量的測定 鉻天青S分光光度法
GB/T 223.11 鋼鐵及合金 鉻含量的測定 可視滴定或電位滴定法
GB/T 223.12 鋼鐵及合金化學分析方法 碳酸鈉分離-二苯碳酰二肼光度法測定鉻量
GB/T 223.14 鋼鐵及合金化學分析方法 鉭試劑萃取光度法測定釩含量
GB/T 223.16 鋼鐵及合金化學分析方法 變色酸光度法測定鈦量
GB/T 223.18 鋼鐵及合金化學分析方法 硫代硫酸鈉分離-碘量法測定銅量
GB/T 223.19 鋼鐵及合金化學分析方法 新亞銅靈-三氯甲烷萃取光度法測定銅量
GB/T 223.23 鋼鐵及合金 鎳含量的測定 丁二酮肟分光光度法
GB/T 223.24 鋼鐵及合金化學分析方法 萃取分離-丁二酮肟分光度法測定鎳量
GB/T 223.26 鋼鐵及合金 鉬含量的測定 硫氰酸鹽分光光度法
GB/T 223.32 鋼鐵及合金化學分析方法 次磷酸鈉還原-碘量法測定砷量
GB/T 223.36 鋼鐵及合金化學分析方法 蒸餾分離-中和滴定法測定氮量
GB/T 223.37 鋼鐵及合金化學分析方法 蒸餾分離-靛酚藍光度法測量氮量
GB/T 223.40 鋼鐵及合金 鈮含量的測定 氯磺酚S分光光度法
GB/T 223.53 鋼鐵及合金化學分析方法 火焰原子吸收分光光度法測定銅量
GB/T 223.54 鋼鐵及合金化學分析方法 火焰原子吸收分光光度法測定鎳量
GB/T 223.58 鋼鐵及合金化學分析方法 亞砷酸鈉-亞硝酸鈉滴定法測定錳量
GB/T 223.59 鋼鐵及合金 磷含量的測定 鉍磷鉬藍分光光度法和銻磷鉬藍分光光度法
GB/T 223.60 鋼鐵及合金化學分析方法 高氯酸脫水重量法測定硅含量
GB/T 223.61 鋼鐵及合金化學分析方法 磷鉬酸銨容量法測定磷量
GB/T 223.62 鋼鐵及合金化學分析方法 乙酸丁酯萃取光度法測定磷量
GB/T 223.63 鋼鐵及合金化學分析方法 高碘酸鈉（鉀）光度法測定錳量
GB/T 223.64 鋼鐵及合金 錳含量的測定 火焰原子吸收光譜法
GB/T 223.67 鋼鐵及合金 硫含量的測定 次甲基藍分光光度法
GB/T 223.68 鋼鐵及合金化學分析方法 管式爐內燃燒后碘酸鉀滴定法測定硫含量
GB/T 223.69 鋼鐵及合金 碳含量的測定 管式爐內燃燒后氣體容量法
GB/T 223.71 鋼鐵及合金化學分析方法 管式爐內燃燒后重量法測定碳含量
GB/T 223.72 鋼鐵及合金 硫含量的測定 重量法
GB/T 228.1 金屬材料 拉伸試驗 第1部分：室溫試驗方法
GB/T 241 金屬管 液壓試驗方法
GB/T 244 金屬管 彎曲試驗方法
GB/T 246 金屬管 壓扁試驗方法
GB/T 700 碳素結構鋼
GB/T 1591 低合金高強度結構鋼
GB/T 2102 鋼管的驗收、包裝、標志和質量證明書
GB/T 2651 焊接接頭拉伸試驗方法
GB/T 2653 焊接接頭彎曲試驗方法
GB/T 2975 鋼及鋼產品 力學性能試驗取樣位置及試樣制備
GB/T 4336 碳素鋼和中低合金鋼 火花源原子發射光譜分析方法（常規法）
GB/T 7306.2 55°密封管螺紋 第2部分：圓錐內螺紋與圓錐外螺紋
GB/T 7735-2004 鋼管渦流探傷檢驗方法
GB/T 20066 鋼和鐵 化學成分測定用試樣的取樣和制樣方法
GB/T 20123 鋼鐵 總碳硫含量的測定 高頻感應爐燃燒后紅外吸收法（常規方法）
GB/T 20125 低合金鋼 多元素含量的測定 電感耦合等離子體原子發射光譜法
GB/T 21835 焊接鋼管尺寸及單位長度重量
SY/T 6423.1-2013 石油天然氣工業 鋼管無損檢測方法 第1部分：焊接鋼管焊縫缺欠的射線檢測
SY/T 6423.2-2013 石油天然氣工業 鋼管無損檢測方法 第2部分：焊接鋼管焊縫縱向和（或）橫向缺欠的自動超聲檢測
3 訂貨內容
3 訂貨內容
按本標準訂購鋼管的合同或訂單至少應包括下列內容：
a)標準編號；
b)產品名稱；
c)鋼的牌號（質量等級）；
d)訂購的數量（總重量或總長度）；
e)尺寸規格；
f)長度；
g)制造工藝；
h)鋅層重量要求（適用時）；
i)其他要求。
4 尺寸、外形和重量
5 技術要求
5.2 制造工藝
鋼管采用直縫高頻電焊、直縫埋弧焊或螺旋縫埋弧焊中的任一種工藝制造。
5.8 鋼管對接
根據需方要求，經供需雙方協商，并在合同中注明，鋼管可對接交貨。對接所用短管長度應不小于1.5m，并只允許兩根短管對接。對接前，應對管端進行處理，使其符合焊接要求。對接時，鋼管焊縫（包括直縫管的焊縫、螺旋管的螺旋焊縫和鋼帶對頭焊縫）在對接處應相互環向間隔50mm～200mm。對接后，對接焊縫應沿圓周方向均勻、整齊，并符合5.7.1的規定。對接后鋼管的彎曲度應符合4.3的規定，并應按5.6的規定進行液壓試驗。
5.10 其他要求
根據需方要求，經供需雙方協商，并在合同中注明，鋼管可增加沖擊試驗、提高液壓試驗壓力值等要求。
6 試驗方法
6.1 鋼管的尺寸、外形、電焊鋼管的毛刺高度及埋弧焊鋼管的焊縫余高應采用符合精度要求的量具或儀器測量。
6.2 鋼管的表面質量應在充分照明條件下逐根目視檢驗。
6.3 鋼管其他檢驗項目的取樣方法和試驗方法應符合表6的規定。

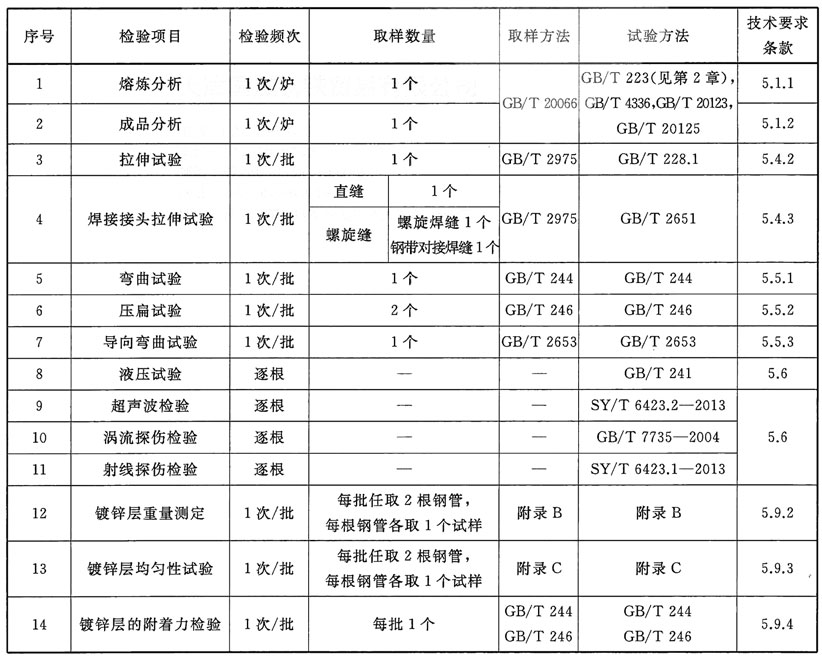

表6 鋼管的檢驗項目、取樣數量、取樣方法和試驗方法
7 檢驗規則
7.1 檢查和驗收
鋼管的檢查和驗收應由供方質量技術監督部門進行。
7.2 組批規則
鋼管應按批進行檢查和驗收。每批應由同一牌號、同一爐號、同一規格、同一焊接工藝、同一熱處理制度（如適用）和同一鍍鋅層（如適用）的鋼管組成。每批鋼管的數量應不超過如下規定：
a)外徑不大于219.1mm，每個班次生產的鋼管；
b)外徑大于219.1mm但不大于406.4mm，200根；
c)外徑大于406.4mm，100根。
7.3 取樣數量
鋼管各項檢驗的取樣數量應符合表6的規定。
7.4 復驗與判定規則
鋼管的復驗與判定規則應符合GB/T 2102的規定。
8 包裝、標志及質量證明書
8.1 鋼管標志
鋼管的標志應至少包括以下內容：制造廠名稱或商標、產品標準號、鋼的牌號、產品規格及可追蹤性識別號碼。
鋼管標志的其余要求應符合GB/T 2102的規定。
8.2 鋼管包裝及質量證明書
鋼管的包裝及質量證明書應符合GB/T 2102的規定。
附錄A 管端用螺紋和溝槽連接的鋼管尺寸
附錄A（資料性附錄）管端用螺紋和溝槽連接的鋼管尺寸

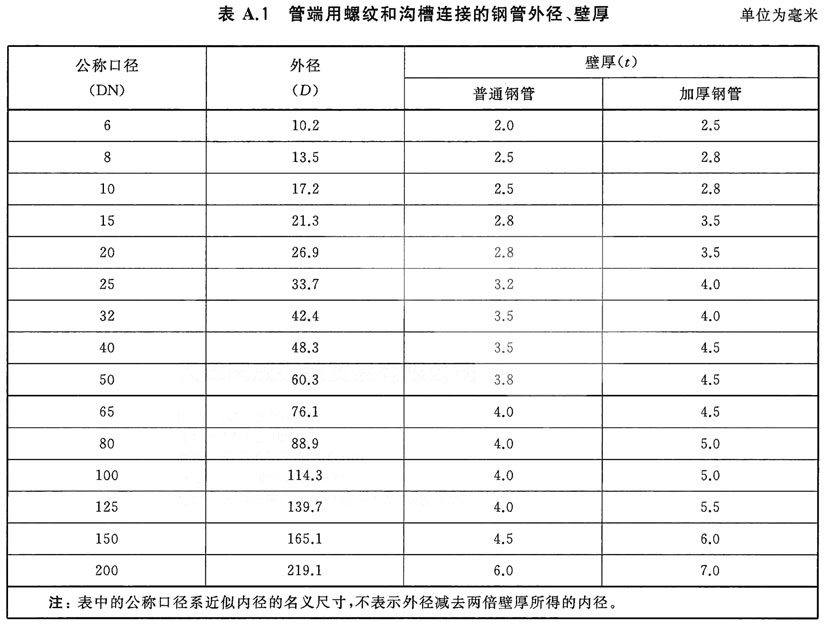

管端用螺紋和溝槽連接的鋼管尺寸參見表A.1。
附錄B 鍍鋅層的重量測定 氯化銻法
B.1 試樣的準備
鋼管鍍鋅后應進行鍍鋅層的重量測定。從每批中任取2根鋼管，在每根鋼管的一端各截取30mm～60mm（視規格大小決定）長的管段作為試樣，試樣的表面不允許有粗糙面和鋅瘤存在。試樣表面應用純凈的溶劑如苯、石油苯、三氯乙烯或四氯化碳等洗凈，再用乙醇淋洗，清水洗凈，然后在試樣兩端的端面上涂上清漆（苯酚），并充分干燥。
B.2 試驗溶液的配制
將三氯化銻(SbCl3)32g或三氧化二銻(Sb2O3)20g溶于1000mL密度為1.18kg/dm3以上的鹽酸中配制成原液。試驗前將5mL原液加到100mL密度為1.18kg/dm3以上的鹽酸里，作為試驗溶液。
附錄C 鍍鋅層的均勻性試驗 硫酸銅浸漬法
C.1 試樣的準備
鋼管鍍鋅后應進行鍍鋅層的均勻性試驗。從每批中任取2根鋼管，在每根鋼管的一端各截取不小于150mm長的管段作為試樣。試樣表面的油污等應先去除，再用清潔的軟布擦干凈。
C.2 試驗溶液的配制
將33g結晶硫酸銅(CuSO4·5H2O)或約36g工業硫酸銅溶解于100mL的蒸餾水中，再加入過量的粉狀氫氧化銅[Cu(OH)2]或堿性碳酸銅（化學純）[CuCO3-Cu(OH)2]，以中和游離酸。如加入氫氧化銅，每10L溶液中約為10g，如加入堿性碳酸銅，每10L溶液中約為12g，根據容器底部的沉淀來判斷是否過量。同時充分?jǐn)嚢?，然后靜置24h，再過濾澄清。如以粉狀氧化銅(CuO)代替氫氧化銅時，則每10L溶液約為8g，但應靜置48h后過濾。
制成的試驗溶液密度在15℃時為1.170kg/dm3。
