GB 50699-2011 液壓振動臺基礎技術規范 （完整版）
1 總 則
1.0.1 為了在液壓振動臺基礎的建造中貫徹執行國家的技術經濟政策，做到技術先進、安全適用、經濟合理、確保質量，編制本規范。
1.0.2 本規范適用于車輛道路模擬、建(構)筑物地震模擬等試驗中使用的液壓振動臺地基基礎的勘察、設計、測試、施工和驗收。
1.0.3 液壓振動臺基礎的技術要求除應執行本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
4 地基動力特征參數測試
5 基礎動力計算
5.0.1 基礎動力計算，除應按現行國家標準《動力機器基礎設計規范》GB 50040-96第4.3.3條～第4.3.6條公式計算外，尚應符合本規范附錄A的規定。
5.0.2 基礎動力計算時，如有多個激振器，可根據實際使用情況，當激振力不同時達到最大值時可以折減，其折減系數由工藝單位提出。
6 基礎構造
6.0.1 鋼筋混凝土振動臺塊體基礎宜扁平，宜為方形或矩形，平面尺寸長寬比不宜大于1.5，高寬比不宜大于0.6，必要時可在底部放階加寬。放置激振器的凹坑坑壁厚度不宜小于0.6m，凹坑底板厚不宜小于2m?；炷翉姸鹊燃壊坏陀贑25，應采用低水化熱水泥。當遇地下水時應用防水混凝土。
6.0.2 基礎主要鋼筋應用鋼號HRB335，根據激振力大小、基礎大小和施工時鋼筋骨架的穩定性進行配筋，直徑不應小于
12。頂面、底面、四周及坑內外壁可用200mm×200mm鋼筋網，放置激振器的坑底應用雙層鋼筋網，并應上下錯開?；A(chǔ)內部配500mm×500mm×500mm三向鋼筋網。
6.0.3 基礎底面應設置混凝土墊層厚100mm，四周應寬出底面100mm，混凝土強度等級宜采用C15。
6.0.4 基礎在管道洞孔或缺口處應將被截斷鋼筋同面積的各半分別補加于洞口左右兩側和上下兩面。
7 基礎施工
7.0.1 基礎應預埋螺栓與基座板連接或直接與設備連接，應嚴格保證螺栓位置準確?；寮奥菟☉?yīng)由工廠提供，基座板應留灌漿孔。
7.0.2 與設備或管道連接的專用預埋件或支座(支架)應由工廠提供，并應由土建施工預埋。
7.0.3 基礎施工時應嚴格控制水灰比和坍落度，且應分層連續澆灌，每層厚度應按施工實際條件確定，不應留施工縫?；炷翍?yīng)嚴格振搗密實，不得有空隙孔洞。
7.0.4 基礎施工時應采取措施避免混凝土凝固時產生溫度裂縫，澆灌時天氣溫度不宜過高或過低。施工時間宜在春、秋季節，在冬季應采取保暖措施，在夏季對砂石骨料應采取冷卻措施，必要時可用冰屑代替水拌和混凝土。
7.0.5 基座板底應用二次澆灌層，并應用灌漿料填塞密實，澆前應用加壓的水將原有混凝土面沖洗干凈，并應充分浸潤保證灌漿料與基座板的緊密結合。
7.0.6 施工中應用調平螺栓調平基座板，調平螺栓應先行潤滑。然后擰緊地腳螺栓，檢查基座板的裝配公差。其后澆灌漿料，待凝固后松開調平螺栓。待砂漿及混凝土達到設計強度后，應對每個地腳螺栓施加預應力，大小應由設計規定。
7.0.7 在條件許可時，基礎坑可在建筑物屋蓋施工后在室內開挖，以免雨水浸泡地基，并應預留30cm厚土層作保護，并應在澆混凝土基礎墊層時挖除。
7.0.8 基礎施工應符合現行國家標準《混凝土結構工程施工質量驗收規范》GB 50204的有關規定。
8 檢驗
8.0.1液壓振動臺的混凝土基礎施工完畢并達到設計強度后，必須對基礎進行振動測試以作檢驗。
8.0.2在設備安裝調試后，應用設備激振器激振進行測試，并應滿足本規范第3.2.2條規定；同時，檢驗地基動力參數測試值與設計值是否接近。
附錄A 基礎動力計算基本公式
A.0.1 基礎動力計算時，應確定基礎上的擾力和擾力矩的方向和作用位置(圖A.0.1)。
圖A.0.1 擾力、擾力矩示意圖
注：o點為基組重心，即坐標原點；c點為擾力作用點。
A.0.2 基組在通過其重心的豎向擾力P z作用下，其豎向振動線位移和固有圓頻率的計算應符合下列規定：
1 線位移和固有頻率可分別按式(A.0.2-1)、(A.0.2-2)計算。
式中：Az——基組重心處的豎向線位移；
Pz——激振器的豎向擾力(kN)；
ωnz——基組的豎向固有圓頻率(rad／s)；
m——基組豎向振動的總質量；
mf——基礎的質量；
mm——基礎上機器設備的質量；
ms——基礎上回填土的質量；
Kz——基礎的地基抗壓剛度(kN／m)；
ω——激振器的擾力圓頻率(rad／s)；
ξz——地基的豎向阻尼比。
2 最大線位移Azmax可按下列公式計算：
式中：Azmax——機組垂心處的豎向最大線位移。
A.0.3 基組在水平擾力P x和豎向擾力P z沿x向偏心矩作用下，產生x向水平、繞y軸回轉(即x-φ向)的耦合振動(圖A.0.3)，其基礎頂面控制點的豎向和水平線位移的計算，并應符合下列規定：
圖A.0.3 基組沿x向水平、繞y軸回轉的耦合振動的振型
1 基礎頂面控制的豎向和水平線位移應分別按下列公式計算：
2 最大豎向和水平線位移Azφmax、Axφmax的計算應符合下列規定：
情況1：可分別按下列公式計算。
此時，Mφ1用變擾力計算，并以ω代入式(A.0.3-4)中可得Aφ2。
情況2：可分別按下列公式計算：
此時，Mφ2用變擾力計算，并以ω代入式(A.0.3-3)中可得Aφ1。
3 最大線位移的選取應符合下列規定：
1)定擾力作用時：按情況1、2分別計算，兩者中取最大者。
2)變擾力作用時：按情況1、2分別計算，兩者中取最大者。
式中：Azφ——基礎頂面控制點，由于x向水平繞y軸回轉耦合振動產生的豎向線位移；
Axφ——基礎頂面控制點，由于x向水平繞y軸回轉耦合振動產生的x向水平線位移；
Aφ1——基組x-φ向耦合振動第一振型的回轉角位移；
Aφ2——基組x-φ向耦合振動第二振型的回轉角位移；
ρφ1——基組x-φ向耦合振動第一振型轉動中心至基組重心的距離；
ρφ2——基組x-φ向耦合振動第二振型轉動中心至基組重心的距離；
Mφ1——繞通過x-φ向耦合振動第一振型轉動中心Oφ1并垂直于回轉面ZOX的軸的總擾力矩(kN·m)；
Mφ2——繞通過x-φ向耦合振動第二振型轉動中心Oφ2并垂直于回轉面ZOX的軸的總擾力矩(kN·m)；
ωnφ1——基組x-φ向耦合振動第一振型的固有圓頻率(rad／s)；
ωnφ2——基組x-φ向耦合振動第二振型的固有圓頻率(rad／s)；
ωnx——基組x向水平固有圓頻率(rad／s)；
ωnφ——基組繞y軸回轉固有圓頻率(rad／s)；
h2——基組重心至基礎底面的距離；
Kx———基礎抗剪地基剛度(kN／m)；
Kφ——基組繞y軸的地基抗彎剛度(kN·m)；
Jy——基組對通過其重心的y軸的轉動慣量(t·m2)；
Iy——基礎底面對通過其形心y軸的慣性矩(m4)；
Cφ——地基抗彎剛度系數；
αxφ——見現行國家標準《動力機器基礎設計規范》GB 50040-96中，式(3.3.7-2)；
ex——激振器豎向擾力沿x軸向的偏心距；
h1——基組重心至基礎頂面的距離；
h0——水平擾力作用線至基礎頂面的距離；
ξxφ1——基組y-θ向耦合振動第一振型阻尼比；
ξxφ2——基組y-θ向耦合振動第二振型阻尼比；
Aφ1max——基組x-φ向耦合振動第一振型最大回轉角位移；
Aφ2max——基組x-φ向耦合振動第二振型最大回轉角位移；
Azφmax——基礎頂面控制點，由x向水平繞y軸回轉耦合振動產生的最大豎向線位移；
Axφmax——基礎頂面控制點，由x向水平繞y軸回轉耦合振動產生的最大x向水平線位移。
A.0.4 基組在回轉力矩M θ和豎向擾力P z沿y向偏心矩作用下，產生y向水平、繞x軸回轉(即y-θ向)的耦合振動(圖A.0.4)，其豎向和水平向線位移的計算，應符合下列規定：
圖A.0.4 基組沿y向水平、繞x軸回轉的耦合振動的振型

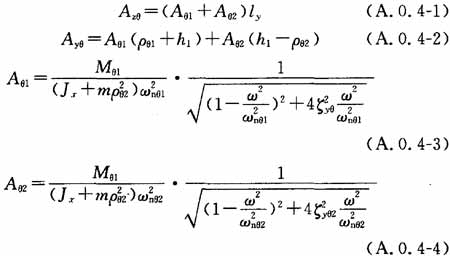

1 豎向和水平線位移應分別按下列公式計算：
2 最大豎向和水平線位移Azθmax、Ayθmax的計算和選取，可分別以y代x，θ代φ，代入式(A.0.3-14)～式(A.0.3-21)，并按有關說明進行。
式中：Azθ——基礎頂面控制點，由于y向水平繞x軸回轉耦合振動產生的豎向線位移；
Ayθ——基礎頂面控制點，由于y向水平繞x軸回轉耦合振動產生的y向水平線位移。
Aθ1——基組y-θ向耦合振動第一振型的回轉角位移；
Aθ2——基組y-θ向耦合振動第二振型的回轉角位移；
ρθ1——基組y-θ向耦合振動第一振型轉動中心至基組重心的距離；
ρθ2——基組y-θ向耦合振動第二振型轉動中心至基組重心的距離；
ωnθ1——基組y-θ向耦合振動第一振型的固有圓頻率(rad／s)；
ωnθ2——基組y-θ向耦合振動第二振型的固有圓頻率(rad／s)；
ωny——基組繞y軸回轉固有圓頻率(rad／s)；
ωnθ——基組繞x軸回轉固有圓頻率(rad／s)；
Jx——基組對通過其重心的x軸的轉動慣量(t·m2)；
Kθ——基組繞x軸的地基抗彎剛度(kN·m)，由現場實測獲得；
Ix——基礎底面對通過其形心x軸的慣性矩(m4)；
Mθ1——繞通過y-θ向耦合振動第一振型轉動中心oθ1并垂直于回轉面zoy的軸的總擾力(kN·m)；
Mθ2——繞通過y-θ向耦合振動第二振型轉動中心oθ2并垂直于回轉面zoy的軸的總擾力(kN·m)；
Mθ——繞x軸的激振器擾力矩(kN·m)；
ey——激振器豎向擾力Pz沿y軸向的偏心距；
αxφ——見式(A.0.3-9)的說明；
ξθ1——基組y-θ向耦合振動第一振型阻尼比；
ξθ2——基組y-θ向耦合振動第二振型阻尼比。
A.0.5 基組在扭轉擾力矩M ψ和水平擾力P x沿y軸向偏心作用下(圖A.0.5)，產生繞z軸的扭轉振動，其水平扭轉振動線位移的計算，應符合下列規定：
圖A.0.5 基組扭轉振動示意圖
注：B點為基礎頂面控制點。

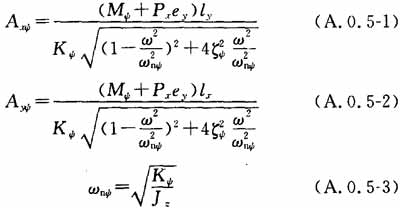

1 水平扭轉線位移可按下列公式計算：
2 最大線位移Axψmax、Ayψmax的計算，應符合下列規定：
式中：Axψ——基礎頂面控制點B由于扭轉振動產生沿x軸向的水平線位移；
Ayψ——基礎頂面控制點B由于扭轉振動產生沿y軸向的水平線位移；
Mψ——激振器的扭轉擾力矩(kN·m)；
Px——激振器的水平擾力(kN)；
ey——激振器的水平擾力沿y軸向的偏心距；
ly——基礎頂面控制點至扭轉軸在y軸向的水平距離；
lx——基礎頂面控制點至扭轉軸x軸向的水平距離；
Jz——基組對通過其重心軸的極轉動慣量(t·m2)；
Kψ——基礎的地基抗扭剛度(kN·m)；
ωnψ——基組的扭轉振動固有圓頻率(rad／s)；
Axψmax——基礎頂面控制點B由扭轉振動產生沿x軸的最大水平線位移；
Ayψmax——基礎頂面控制點B由扭轉振動產生沿y軸的最大水平線位移。
A.0.6 基礎頂面控制點i沿x、y、z軸各向的總振動線位移A i可按下式計算：
式中：Aj——第j個擾力或擾力矩，對基礎頂面控制點i產生的線位移。
附錄B 用豎向速度幅頻響應曲線相對寬度計算地基阻尼比
B.0.1 在豎向定擾力作用下，位移和加速度幅頻響應曲線峰點不明顯或消失(ξz＝0.6～1.0)時，若速度幅頻響應曲線有峰點(圖B.0.1)，可用曲線相對寬度按下列公式計算地基豎向阻尼比：
圖B.0.1 豎向速度幅頻響應曲線
式中：ξz——地基豎向阻尼比；
ξzj——對應于βj(振幅比)的地基豎向阻尼比，βj在速度幅頻響應曲線峰點附近取點，點數為3；
fmv——速度幅頻響應曲線峰點頻率(Hz)；
Amv——速度輻頻響應曲線峰點振幅(m／s)；
Avj——速度輻頻響應曲線上βj所對應的振幅(m／s)；
αi——頻率比；
fi——速度幅頻響應曲線上對應于Avj的頻率Hz。
B.0.2 基礎的參振總質量、地基抗壓剛度和抗壓剛度系數、單樁抗壓剛度和樁基抗彎剛度，可分別按下列公式計算：
式中：mz——基礎豎向振動參振的總質量，包括基礎，激振設備及地基參振質量，當大于基礎質量mf的2倍時，應取mz等于2mf；
Kz——地基抗壓剛度(kN／m)；
Pc——定擾力值(kN)；
Cz——地基抗壓剛度系數(kN／m3)；
kpz——單樁抗壓剛度(kN／m)；
Kpφ——樁基抗彎剛度(kN·m)；
ri——第i根樁中線至基礎底面形心回轉軸的距離；
np——樁數。
B.0.3 由第B.0.1條計算的模塊或樁基的豎向地基阻尼比，當按第4.2.13條進行有關換算時，換算后的設計值ξz，可大于0.5，但不應大于0.8，ξxφ1及ξφ可取為0.5ξz。
