GB 50567-2010 煉鐵工藝爐殼體結構技術規范 （完整版）
1 總 則
1.0.1 為在煉鐵工藝爐殼體結構設計與施工中，做到技術先進、經濟合理、安全適用和確保質量，制定本規范。
1.0.2 本規范適用于新建、改擴建的有效容積為1000m3～5000m3級的高爐、熱風爐(內燃式、頂燃式、外燃式)、上升管、下降管、五通球或三通管、除塵器的殼體結構設計、施工與質量檢驗。
1.0.3 殼體結構的設計、施工與質量檢驗除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
3.0.1 設計殼體結構時，應從工程實際情況出發，合理選用材料、結構方案、焊縫質量等級和構造措施，滿足工藝、制作、安裝和生產過程中的應力強度和剛度要求。
3.0.2 殼體結構設計與施工應使高爐一代爐役的工作年限不低于15年；熱風爐等的工作年限應滿足高爐二代爐役的要求。
3.0.3 殼體結構設計應根據煉鐵工藝特點與爐容級別，綜合考慮荷載性質、材料供應、開孔形狀，制作、安裝、施工條件等因素，選擇合理的結構形式、節點構造及連接方式。
3.0.4 殼體結構設計時，應以最大剪應力理論作為強度準則。荷載應采用標準荷載，設計應力強度應采用許用應力。
3.0.5 殼體結構應進行彈性計算分析，高爐、熱風爐的殼體結構尚應進行彈塑性計算分析；使用時需要控制變形的殼體結構，應計算變形。
3.0.6 殼體結構的對接、T形對接與角接組合焊縫應焊透，其焊縫質量等級應符合下列規定：
1 高爐、熱風爐、五通球殼體結構的對接焊縫應為一級；
2 下降管殼體結構的橫向?qū)雍缚p應為一級，縱向?qū)雍缚p應為二級；
3 其他殼體結構的對接焊縫應為二級；
4 焊透的T形對接與角接組合焊縫應為二級；
5 焊縫質量檢驗應符合本規范第8.5.7條的規定。
4 荷 載
5 材 料
6 殼體結構設計
7 構造要求
8 焊 接
9 除銹及涂裝
9.0.1 殼體結構鋼板除銹及涂裝應符合設計文件要求。設計文件中應注明除銹等級、涂料名稱及涂層厚度。
9.0.2 鋼板在預處理前應清除毛刺、焊渣、飛濺物、積灰和疏松的氧化鐵皮、鐵銹以及可見的油脂和污垢。
9.0.3 鋼板表面預處理應采用噴射或拋射除銹；現場焊縫處和涂層損傷處，可采用手工或動力工具除銹。
9.0.4 鋼板表面的除銹等級和涂料應符合現行國家標準《工業建筑防腐蝕設計規范》GB 50046和《涂裝前鋼材表面銹蝕等級和除銹等級》GB／T 8923的有關規定。高爐、熱風爐、除塵器、上升管、下降管、五通球或三通管殼體結構內表面除銹等級為Sa2，外表面為Sa2（1/2）；高爐和內燃式熱風爐底板為Sa1?，F(xiàn)場焊縫、涂層損傷處以及現場制作的零星小構件除銹等級為St3。
9.0.5 殼體結構涂裝防腐涂料，應選用適應于工業大氣環境和高溫環境腐蝕的涂料。
9.0.6 涂料的成分和物理參數應符合國家相關標準的規定，涂料選用時，應選用有標準的產品。涂料進場后應取樣復驗，不合格的產品不應使用。取樣方法應符合現行國家標準《涂料產品的取樣》GB／T 3186的有關規定。
9.0.7 高爐、熱風爐、上升管、下降管、五通球或三通管殼體結構內表面不涂底漆，待安裝完畢后根據工藝要求噴射專用防腐和耐熱涂料。重力除塵器殼體結構內表面涂一道防銹底漆。
9.0.8 高爐、熱風爐、上升管、下降管、五通球或三通管殼體結構外表面的底漆和面漆應分別選用耐400℃和200℃高溫的涂料。底漆宜刷涂或噴涂2道～3道，每道厚度(20～25)／μm；面漆刷涂或噴涂2道，每道厚25μm。重力除塵器殼體結構外表面的底漆和面漆可選用耐工業大氣腐蝕涂料或低于400℃的耐高溫涂料。底漆和面漆宜刷涂或噴涂2道，每道厚度(20～25)μm。高爐和內燃式熱風爐的底板不涂油漆。
9.0.9 現場焊縫周圍(50～100)mm、孔洞周邊50mm處不得涂油漆。待安裝完備后按本章第9.0.8條的要求補涂油漆。安裝密封的機加工面、與混凝土緊貼或埋入的部位不得涂裝。
9.0.10 外燃式熱風爐的燃燒室爐身上段和蓄熱室過渡段以上部位的高溫區段殼體外表面宜鋪3mm厚的保溫氈墊，并用(0.40～0.50)mm的鋁板包覆。
9.0. 11 熱風爐地腳錨栓在熱風爐烘爐后，宜加設防雨罩(圖9.0.11)。
10 施工、安裝與檢驗
附錄A 熱風爐爐內氣體壓力

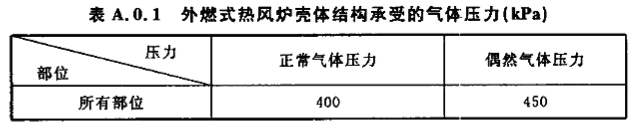

A.0.1外燃式熱風爐殼體結構承受的氣體壓力，可按表A.0.1采用。

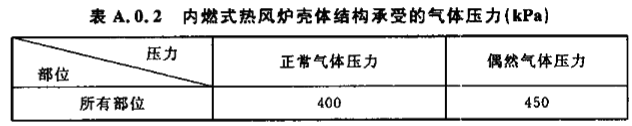

A.0.2內燃式熱風爐殼體結構承受的氣體壓力，可按表A.0.2采用。

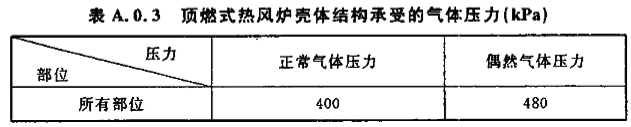

A.0.3與2000m3以上（含2000m3）高爐配套的頂燃式熱風爐殼體結構承受的氣體壓力可按表A.0.3采用。

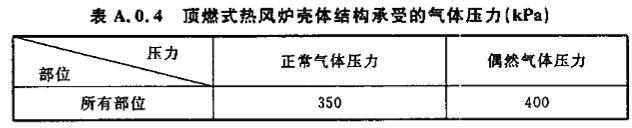

A.0.4與2000m3以上高爐配套的頂燃式熱風爐殼體結構承受的氣體壓力可按表A.0.4取值。
附錄B 技術要求
附錄C 殼體結構用鋼許用應力值

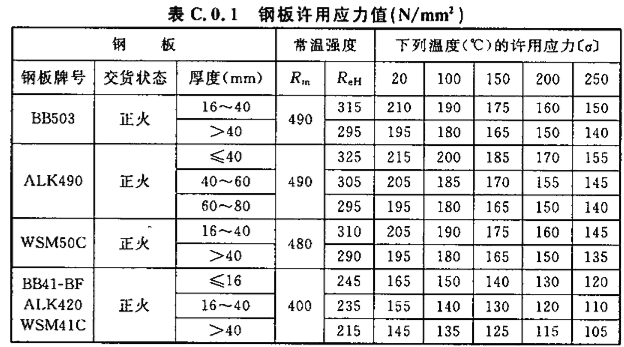

C.0.1殼體結構用鋼許用應力值應按表C.0.1采用。
附錄D 不同溫度下鋼材的彈性模量

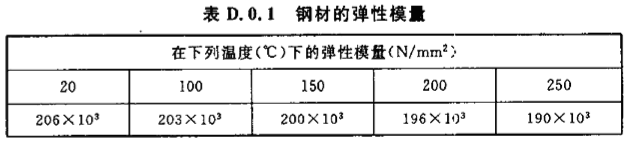

D.0.1殼體結構在不同溫度下鋼材的彈性模量應按表D.0.1采用。
注：中間溫度的彈性模量可用線性內插入法計算。

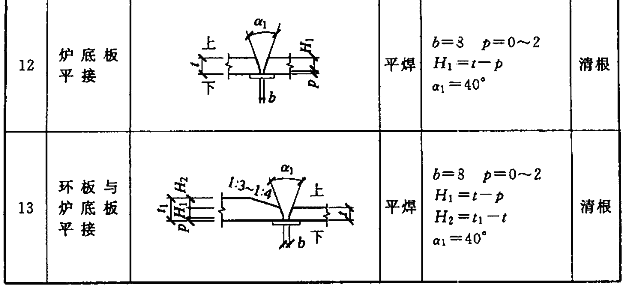

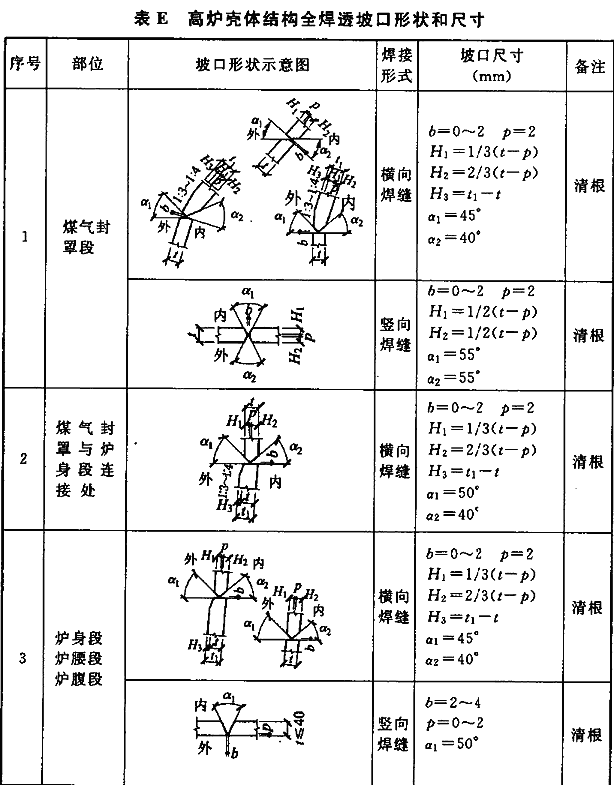

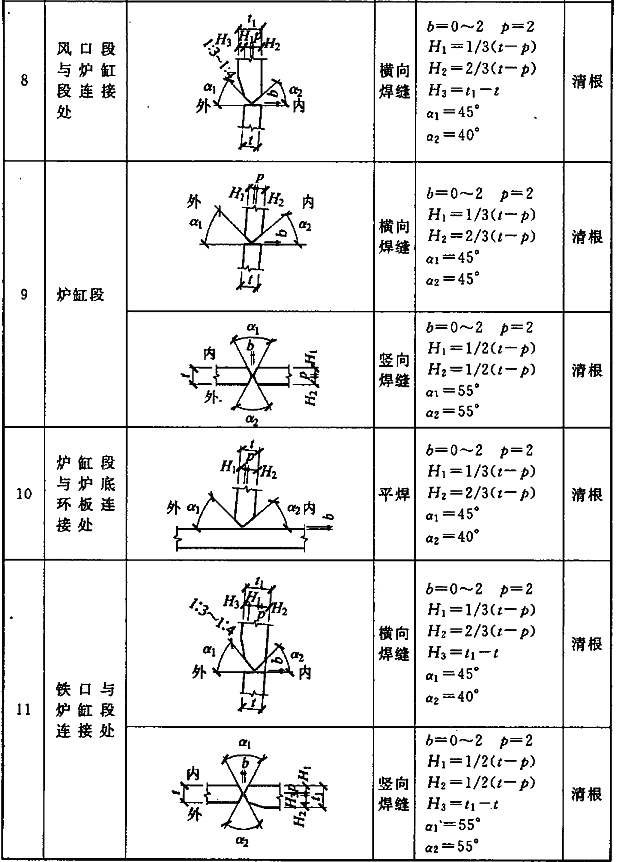

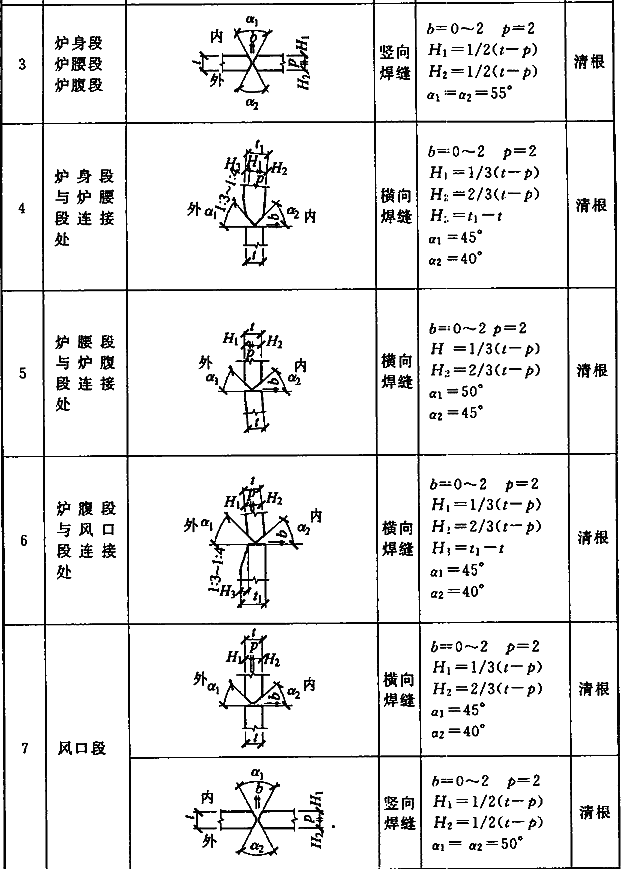

附錄E 高爐殼體結構全焊透坡口形狀和尺寸
附錄E 高爐殼體結構全焊透坡口形狀和尺寸

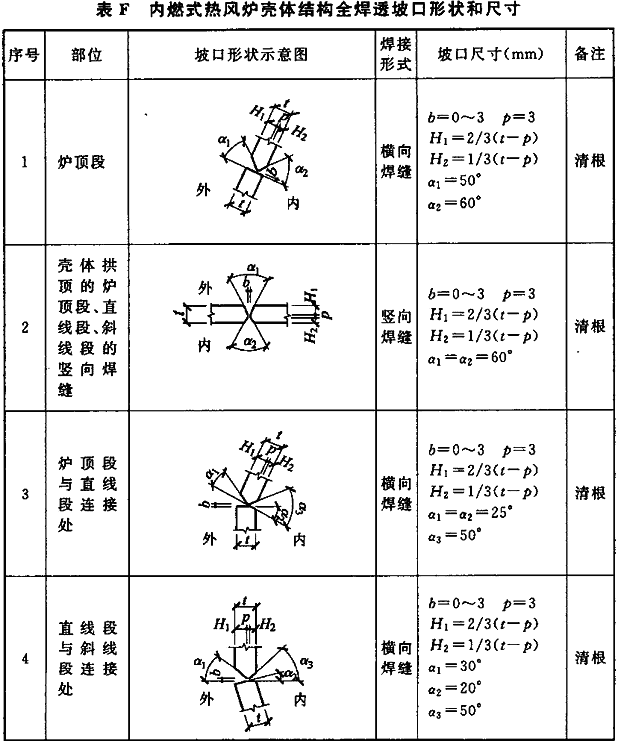

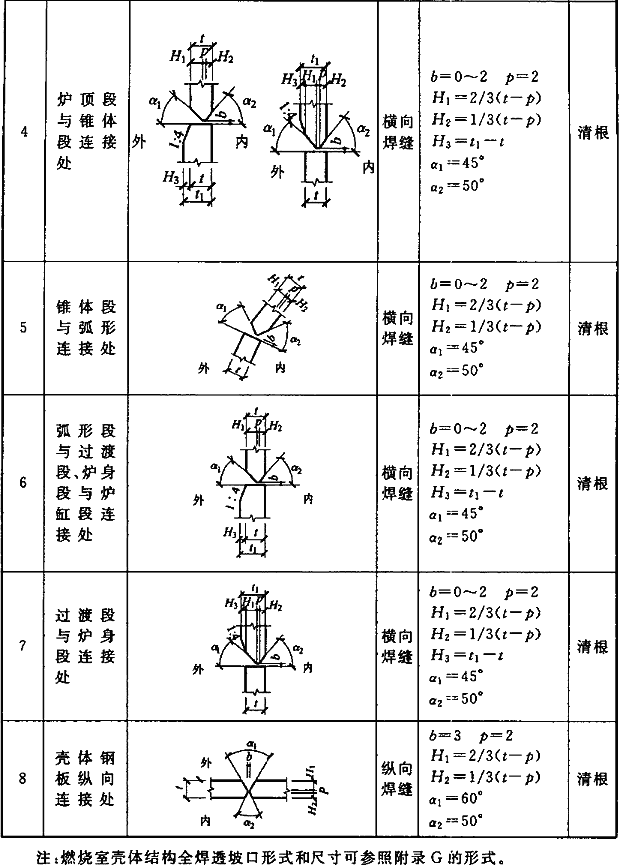

附錄F 內燃式熱風爐殼體結構全焊透坡口形狀和尺寸
附錄F 內燃式熱風爐殼體結構全焊透坡口形狀和尺寸

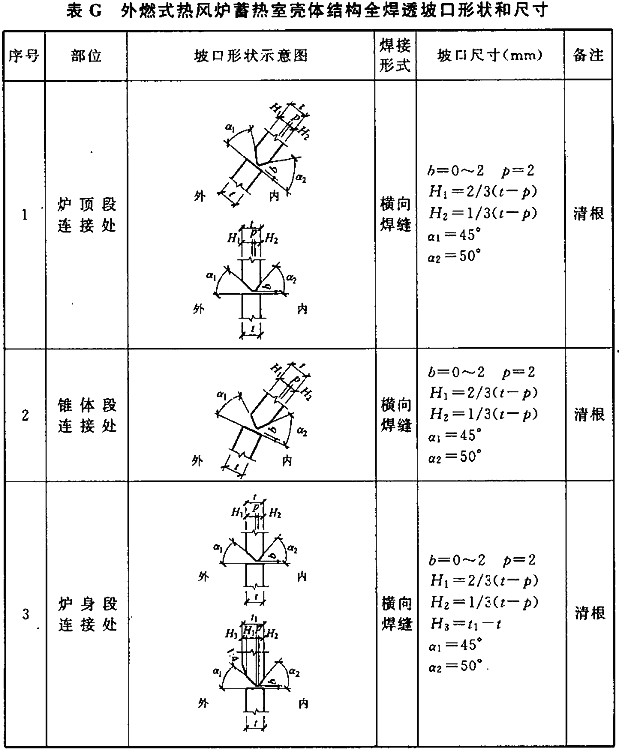

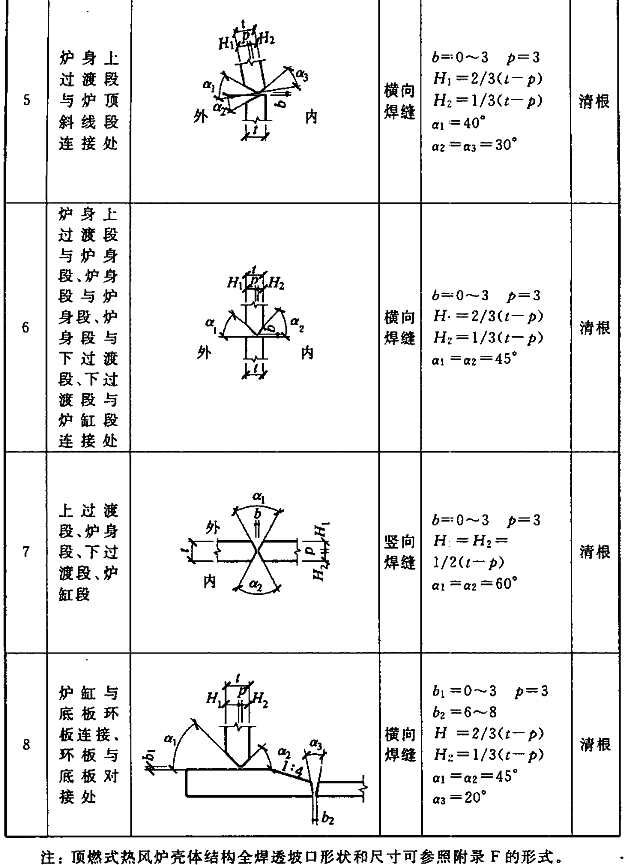

附錄G 外燃式熱風爐蓄熱室殼體結構全焊透坡口形狀和尺寸
附錄G 外燃式熱風爐蓄熱室殼體結構全焊透坡口形狀和尺寸

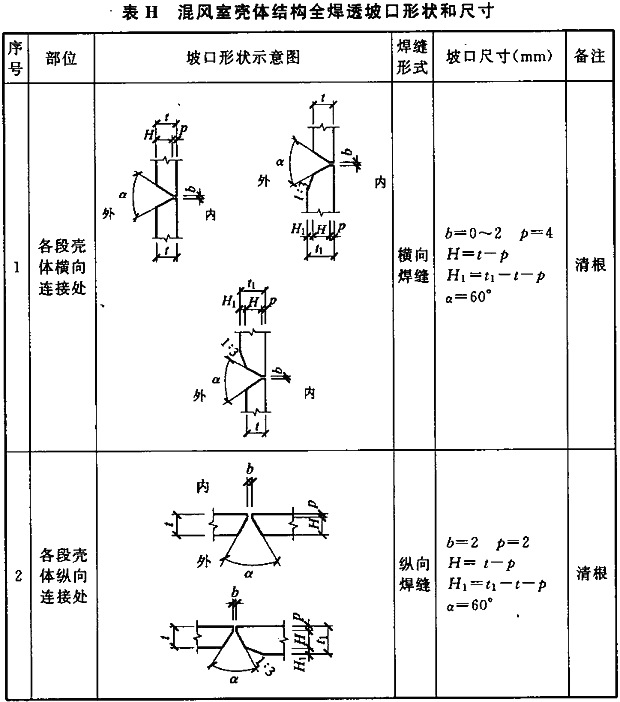

附錄H 混風室殼體結構全焊透坡口形狀和尺寸
附錄H 混風室殼體結構全焊透坡口形狀和尺寸

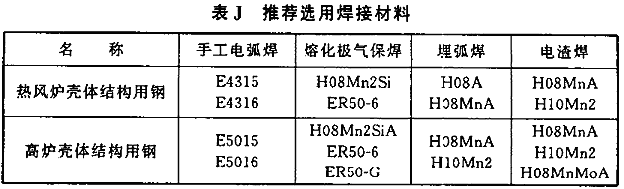

附錄J 推薦選用焊接材料
附錄J 推薦選用焊接材料
