GB/T 50214-2013 組合鋼模板技術規范 （完整版）
1 總 則
1.0.1 為了在工程建設中加強對組合鋼模板的技術管理，提高組合鋼模板產品的制作和使用質量，提高模板的周轉使用效果，提高綜合經濟效益，制定本規范。
1.0.2 本規范適用于工業與民用建筑及一般構筑物的現澆混凝土工程和預制混凝土構件所用的組合鋼模板的設計、制作、施工和驗收。
1.0.3 在采用組合鋼模板設計和施工時，應符合現行國家標準《混凝土結構工程施工規范》GB 50666的有關規定。
1.0.4 組合鋼模板的模數應與現行國家標準《建筑模數協調統一標準》GBJ 2、《住宅建筑模數協調標準》GB/T 50100和《廠房建筑模數協調標準》GB/T 50006相一致。
1.0.5 組合鋼模板的設計、制作、施工和驗收，除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 組合鋼模板 composite steel form
由鋼模板和配件兩大部分組成。鋼模板的肋高為55mm，寬度、長度和孔距采用模數制設計。鋼模板經專用設備壓軋成型并焊接，采用配套的通用配件，能組合拼裝成不同尺寸的板面和整體模架。組合鋼模板包括寬度為100mm～300mm，長度為450mm～1500mm的組合小鋼模；寬度為350mm～600mm，長度為450mm～1800mm的組合寬面鋼模板和寬度為750mm～1200mm，長度為450mm～2100mm的組合輕型大鋼模。
2.0.2 鋼模板 steel form
本規范所指的鋼模板由通用模板和專用模板兩部分組成。
2.0.3 通用模板 currency formwork
用于基礎、墻體、梁、柱和板等各種結構平面部位及轉角部位的模板，包括平面模板、陰角模板、陽角模板、連接角模等。
2.0.4 專用模板 special formwork
用于建筑物異型結構部位和構筑物結構部位的模板，包括倒棱模板、梁腋模板、柔性模板、搭接模板、可調模板及嵌補模板等。
2.0.5 配件 accessory
本規范所指的配件由連接件和支承件兩部分組成。
2.0.6 連接件 pitman
用于鋼模板之間拼接、鋼模板與鋼楞的連接，以及用于拉結兩豎向側模板的部件，包括U形卡、L形插銷、扣件、鉤頭螺栓、緊固螺栓、對拉螺栓等。
2.0.7 支承件 bearing piece
用于支承鋼模板，加強模板整體剛度，承受模板傳遞的荷載的部件，包括鋼楞、柱箍、鋼支柱、斜撐、扣件式支架、門式支架、碗扣式支架、插接式支架和盤銷式支架等。
2.0.8 支承系統 bearing system
由鋼楞、支架、支撐、夾具等和其他配件等組成的模板承載系統。
3 模板設計與制作
4 模板工程的施工設計
5 模板工程的施工及驗收
6 運輸、維修與保管
附錄A 組合鋼模板的用途
A.0.1 通用模板應符合下列規定：
1 平面模板可用于基礎、墻體、梁、柱和板等各種結構的平面部位(圖A.0.1-1)。
圖A.0.1-1 平面模板
2 陰角模板可用于墻體和各種構件的內角及凹角的轉角部位(圖A.0.1-2)。
圖A.0.1-2 陰角模板
3 陽角模板可用于柱、梁及墻體等外角及凸角的轉角部位(圖A.0.1-3)。
圖A.0.1-3 陽角模板
4 連接角?？捎糜谥?、梁及墻體等外角及凸角的轉角部位(圖A.0.1-4)。
圖A.0.1-4 連接角模
A.0.2 專用模板應符合下列規定：
1 倒棱模板可用于柱、梁及墻體等陽角的倒棱部位。倒棱模板有角棱模板和圓棱模板(圖A.0.2-1)。
圖A.0.2-1 倒棱模板
2 梁腋模板可用于暗渠、明渠、沉箱及高架結構等梁腋部位(圖A.0.2-2)。
圖A.0.2-2 梁腋模板
3 柔性模板可用于圓形筒壁、曲面墻體等結構部位。
4 搭接模板可用于調節50mm以內的拼裝模板尺寸(圖A.0.2-3)。
圖A.0.2-3 搭接模板
5 雙曲可調模板可用于構筑物曲面部位(圖A.0.2-4)。

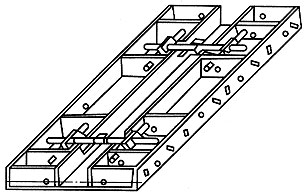

圖A.0.2-4 雙曲可調模板
6 變角可調模板可用于展開面為扇形或梯形的構筑物的結構部位(圖A.0.2-5)。
圖A.0.2-5 變角可調模板
7 嵌補模板可用于梁、板、墻、柱等結構的接頭部位。
A.0.3 連接件應符合下列規定：
1 U形卡可用于鋼模板縱橫向自由拼接，將相鄰鋼模板夾緊固定的主要連接件(圖A.0.3-1)。
圖A.0.3-1 U形卡
2 L形插銷可用作增強鋼模板縱向拼接剛度，保證接縫處板面平整(圖A.0.3-2)。
圖A.0.3-2 L形插銷
3 鉤頭螺栓可用作鋼模板與內外鋼楞之間的連接固定(圖A.0.3-3)。
圖A.0.3-3 鉤頭螺栓
4 緊固螺栓可用作緊固內、外鋼楞，增強拼接模板的整體固定(圖A.0.3-4)。
圖A.0.3-4 緊固螺栓
5 邊肋連接銷可用于將相鄰鋼模板夾緊固定的主要連接件(圖A.0.3-5)。
圖A.0.3-5 邊肋連接銷
6 扣件可用作鋼楞與鋼模板或鋼楞之間的緊固連接，應與其他配件一起將鋼模板拼裝連接成整體，扣件應與相應的鋼楞配套使用；可按鋼楞的不同形狀分別采用碟形扣件和3形扣件，扣件的剛度應與配套螺栓的強度相適應(圖A.0.3-6、圖A.0.3-7)。
圖A.0.3-6 碟形扣件
圖A.0.3-7 3形扣件
7 對拉螺栓可用作拉結兩豎向側模板，保持兩側模板的間距，承受混凝土側壓力和其他荷重，確保模板有足夠的剛度和強度(圖A.0.3-8)。
圖A.0.3-8 對拉螺栓
1—內拉桿；2—頂帽；3—外拉桿
A.0.4 支承件應符合下列規定：
1 鋼楞可用于支承鋼模板和加強其整體剛度。鋼楞材料應包括圓鋼管、矩形鋼管和卷邊槽鋼等形式。鋼楞的力學性能應符合本規范附錄E的要求。
2 柱箍可用于支承和夾緊模板，其型式應根據柱模尺寸、側壓力大小等因素選擇(圖A.0.4-1)。
圖A.0.4-1 柱箍
1—插銷；2—限位器；3—夾板；4—模板；5—型鋼A；6—型鋼B
3 鋼支柱可用于承受水平模板傳遞的豎向荷載(圖A.0.4-2)。
圖A.0.4-2 鋼支柱
4 斜撐可用于承受單側模板的側向荷載和調整豎向支模的垂直度。
5 扣件式支架可用作梁、樓板及平臺等模板支架、外腳手架等。
6 門式支架可用作梁、樓板及平臺等模板支架、內外腳手架和移動腳手架等。
7 碗扣式支架可用作梁、樓板及平臺等模板支架、外腳手架等。
8 插接式支架可用作梁、樓板及平臺等模板支架、外腳手架等。
9 盤銷式支架可用作梁、樓板及平臺等模板支架、外腳手架等。
附錄B 平面模板截面特征
附錄B 平面模板截面特征
平面模板截面特征(圖B)應按表B計算。
圖B 平面模板截面
表B 平面模板截面特征
附錄C 鋼模板規格編碼表
附錄C 鋼模板規格編碼表
表C 鋼模板規格編碼
附錄D 組合鋼模板面積、質量換算表
附錄D 組合鋼模板面積、質量換算表

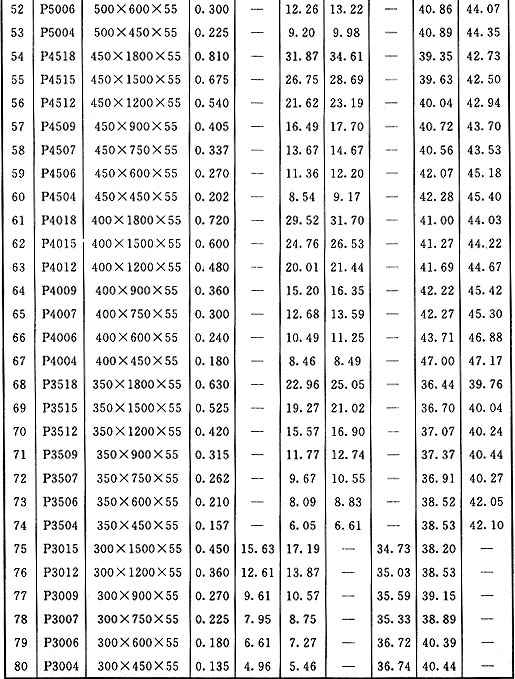

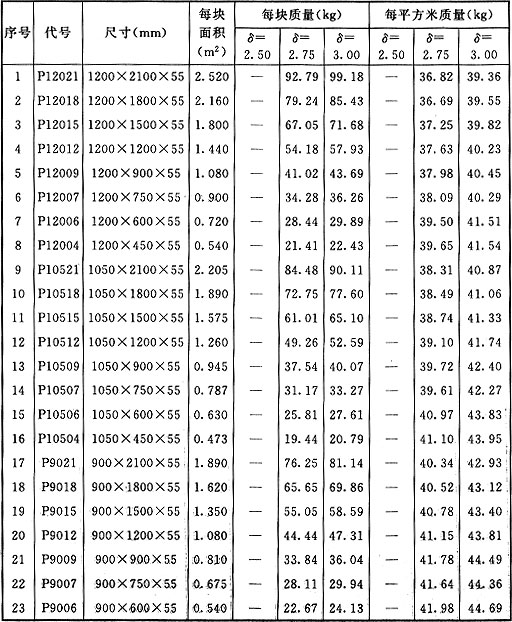

表D 組合鋼模板面積、質量換算
附錄E 鋼模板配件規格及截面特征
E.0.1 柱箍截面特征應按表E.0.1選用。
表E.0.1 柱箍截面特征
E.0.2 對拉螺栓承載能力應按表E.0.2選用。
表E.0.2 對拉螺栓承載能力
E.0.3 扣件容許荷載應按表E.0.3選用。
表E.0.3 扣件容許荷載
| 項目 | 型號 | 容許荷載（kN） |
| 碟形扣件 | 26型 | 26 |
| 18型 |
18 | |
| 3形扣件 | 26型 | 26 |
| 12型 | 12 |
E.0.4 鋼支柱截面特征應按表E.0.4選用。
表E.0.4 鋼支柱截面特征
| 項目 | 直徑 | 壁厚 |
截面積 |
慣性矩 |
回轉半徑 |
|
| 外徑 | 內徑 | |||||
| 插管 | 48 | 43 | 2.5 |
3.57 | 9.28 | 1.61 |
| 套管 | 60 | 55 | 2.5 | 4.52 | 18.70 | 2.03 |
E.0.5 鋼支柱截面特征應按表E.0.5選用。
表E.0.5 鋼支柱截面特征
| 項目 | 直徑 |
壁厚 |
截面積 |
慣性矩 |
回轉半徑 |
|
| 外徑 | 內徑 | |||||
| 插管 | 48 | 41 | 3.5 | 4.89 | 12.19 | 1.58 |
| 套管 | 60 | 53 | 3.5 | 6.21 | 24.88 | 2.00 |
E.0.6 鋼楞截面特征應按表E.0.6選用。
表E.0.6 鋼楞截面特征
附錄F 鋼模板荷載試驗方法
F.0.1 鋼模板荷載試驗可采用均布荷載或集中荷載進行，當模板支點間距為900mm，均布荷載為30kN/m2時，或集中荷載為10N/mm時，最大撓度不應超過1.5mm；均布荷載為45kN/m2時，或集中荷載為15N/mm時，不應發生局部破壞或折曲，卸荷后殘余變形不應超過0.2mm，保荷時間應大于2h，所有焊點無裂紋或撕裂。
F.0.2 荷載試驗標準(圖F.0.2)應符合本規范表3.4.4的要求。
圖F.0.2 荷載試驗簡圖
q—均布荷載；P—集中荷載；b—模板寬度
附錄G 抽樣方法
G.0.1 鋼模板和配件的檢測抽樣方法，應按現行國家標準《計數抽樣檢驗程序 第1部分：按接收質量限(AQL)檢索的逐批檢驗抽樣計劃》GB/T 2828.1的有關規定進行隨機抽樣，鋼模板和配件樣本的抽取、檢查及合格品的判定，應符合下列規定：
1 鋼模板和配件的質量檢驗合格質量水平應采用6.5，荷載及破壞性檢測的合格質量水平應采用4.0。
2 鋼模板和配件的質量檢查水平應采用一般檢查水平Ⅰ，荷載及破壞性檢測可使用特殊檢查水平S-3。
3 鋼模板和配件質量檢驗開始應使用正常檢查抽樣方案，荷載及破壞性檢測可使用放寬檢查抽樣方案。嚴格度的轉移規則應按現行國家標準《計數抽樣檢驗程序 第1部分：按接收質量限(AQL)檢索的逐批檢驗抽樣計劃》GB/T 2828.1的有關規定執行。
4 抽樣方案宜采用一次抽樣方案，在生產穩定、質量保證體系健全的情況下，可采用二次抽樣方案。采用二次抽樣方案時，檢查水平、合格質量水平、抽樣方案、嚴格度，以及提交檢查批的規定，均應與一次抽樣方案相同。
5 鋼模板和配件的提交檢查批，應由具有基本相同的設計和生產條件下制造的單位產品組成，提交檢查的每一個檢查批的數量不得小于151件。
6 樣本應從提交的檢查批中隨機抽取，所抽取樣本的大小應按現行國家標準《計數抽樣檢驗程序 第1部分：按接收質量限(AQL)檢索的逐批檢驗抽樣計劃》GB/T 2828.1的有關規定執行。抽取樣本的時間可在批的形成過程中，也可在批形成后。
7 樣本單位的質量檢驗應按本規范表3.4.5-1、表3.4.5-2和表3.4.8規定的產品質量標準逐項對樣本單位進行檢查。
8 樣本的合格品判定應按本規范附錄F的規定執行，樣本單位合格品數之和及不合格品數之和應為該檢查批的合格判定數與不合格判定數，可根據規定數的大小判定該檢查批的合格或不合格。
9 判為合格后的檢查批的接受與判為不合格后的再次提交檢查的處理，應按現行國家標準《計數抽樣檢驗程序 第1部分：按接收質量限(AQL)檢索的逐批檢驗抽樣計劃》GB/T 2828.1的有關規定執行。
附錄H 鋼模板質量檢驗評定方法
H.0.1 鋼模板質量檢驗評定方法應按百分制評定質量，檢查內容應包括單件檢查和組裝檢查。其中單件檢查應為90分，組裝檢查應為10分，滿分應為100分。
H.0.2 鋼模板的質量應分為優質品和合格品二個等級，其標準應符合下列規定：
1 檢查點合格率達到90％和累計分?jǐn)?shù)平均達到90分可評為優質品。
2 檢查點合格率達到80％和累計分?jǐn)?shù)平均達到80分可評為合格品。
H.0.3 檢查抽樣應符合下列規定：
1 抽樣規格品種不應少于6種。從每個規格中應抽查5塊，抽樣總數不應少于30塊，其中模板長度大于或等于900mm的應抽4種，角模應抽1種。
2 應由檢查人員從成品倉庫中或從用戶庫存產品中隨機抽樣。
3 每種規格的數量不得少于100件。
H.0.4 評定方法應符合下列規定：
1 檢查項目應共有29項，應按項目的重要程度分為關鍵項、主項和一般項。
2 關鍵項應按合格點數的比例記分。每塊板測三點時，有一點不合格者，應扣除該項應得分?jǐn)?shù)的1/3；測兩點時，應扣除該項應得分?jǐn)?shù)的1/2；有兩點不合格者，不應記分。
3 主項和一般項均應按合格點數的比例記分。每塊板測三點時，有一點不合格者，應扣除該項應得分?jǐn)?shù)的1/3，有兩點不合格者，應扣除應得分?jǐn)?shù)的2/3。
4 鋼模板關鍵項的同一項目有40％的檢查點超出允許偏差值時，應另外加倍抽樣檢驗。加倍抽樣檢驗的結果，仍有20％的檢查點超出允許偏差值時，該品種應為不合格品。
5 焊點應全部檢查。合格點數大于或等于90％者，應記滿分，可折合成三個合格點；小于90％和大于或等于80％者，應記2/3的分?jǐn)?shù)，可折合成兩個合格點；小于80％和大于或等于70％者，應記1/3的分?jǐn)?shù)，可折合成一個合格點；小于70％者不應記分。有夾渣、咬肉或氣孔等缺陷時，該點應按不合格記，有漏焊、焊穿等缺陷時，該板焊縫均不應記分。
6 油漆應檢查分漏涂、皺皮、脫皮和流淌四項，每塊有一項不合格應扣除1分。
7 單件檢查完后，應從樣本中隨機抽樣做組裝檢查，并應由受檢單位派4人在2h內拼裝完畢，每超過5min應扣1分。
H.0.5 組裝檢查的拼模邊長不應小于2m，組裝模板的規格不應少于6種。
H.0.6 鋼模板荷載試驗應符合本規范附錄F和本規范表3.4.4的規定。抽樣方法和批合格判定應按本規范附錄G的要求執行。荷載試驗不合格的產品應判定為不合格品。
H.0.7 鋼模板質量檢查方法和評定標準應按表H.0.7執行。
表H.0.7 鋼模板質量檢查方法和評定標準
附錄J U形卡荷載試驗及質量檢驗方法
J.0.1 荷載試驗方法應符合下列規定：
1 U形卡卡口彈性試驗時，應將U形卡插入厚度為7.4mm的實驗板內，夾緊板肋，保荷5min卸下。反復進行50次后，其卡口最大殘余變形不應大于1.2mm，彈性孔內圓受拉面不得有橫向裂紋。
2 U形卡夾緊力試驗時，應在試驗機上，將U形卡的卡口張大到7.4mm，保荷5min，相應的拉力值應為U形卡的夾緊力。反復進行50次后，其卡口夾緊力不應小于1500N，彈性孔內圓受拉面不得有橫向裂紋。
J.0.2 U形卡的質量檢驗及質量評定，應按現行行業標準《組合鋼模板質量檢驗評定標準》YB/T 9251的有關規定執行。
附錄K 鋼支柱荷載試驗及質量檢驗方法
K.0.1 鋼支柱荷載試驗可分為刃形支承和平面支承(圖K.0.1-1和圖K.0.1-2)，并應符合下列規定：
圖K.0.1-1 刃形支承試驗
圖K.0.1-2 平面支承試驗
1 抗壓強度試驗時，應將試件長度調至3400mm。刃形支承試驗時，上下刃形支座應相互平行，插銷的方向與刃形支座的方向應成直角，鋼支柱應保持垂直，承受荷載不應小于17kN。平面支承試驗時，加壓板應直接放在托板上，鋼支柱應保持垂直，承受荷載不應小于38kN。
2 撓度試驗時，應采用刃形支承，試件長度應為3400mm。在鋼支柱中間可設標尺測橫向撓度。試驗荷載為9kN時，最大橫向撓度不應超過7mm。
K.0.2 鋼支柱的質量檢驗及質量評定，應按現行行業標準《組合鋼模板質量檢驗評定標準》YB/T 9251的有關規定執行。
