GB 50367-2013 混凝土結構加固設計規范 （完整版）
1 總 則
1.0.1 為使混凝土結構的加固，做到技術可靠、安全適用、經濟合理、確保質量，制定本規范。
1.0.2 本規范適用于房屋建筑和一般構筑物鋼筋混凝土結構加固的設計。
1.0.3 混凝土結構加固前，應根據建筑物的種類，分別按現行國家標準《工業建筑可靠性鑒定標準》GB 50144或《民用建筑可靠性鑒定標準》GB 50292進行結構檢測或鑒定。當與抗震加固結合進行時，尚應按現行國家標準《建筑抗震鑒定標準》GB 50023或《工業構筑物抗震鑒定標準》GBJ 117進行抗震能力鑒定。
1.0.4 混凝土結構加固的設計，除應符合本規范規定外，尚應符合國家現行有關標準的規定。
2 術語和符號
3 基本規定
4 材 料
5 增大截面加固法
6 置換混凝土加固法
7 體外預應力加固法
8 外包型鋼加固法
9 粘貼鋼板加固法
10 粘貼纖維復合材加固法
11 預應力碳纖維復合板加固法
12 增設支點加固法
13 預張緊鋼絲繩網片-聚合物砂漿面層加固法
14 繞絲加固法
15 植筋技術
16 錨栓技術
17 裂縫修補技術
附錄A 既有建筑物結構荷載標準值的確定方法
A.0.1 對既有結構上的荷載標準值取值，尚應符合現行國家標準《建筑結構荷載規范》GB 50009的規定。
A.0.2 結構和構件自重的標準值，應根據構件和連接的實測尺寸，按材料或構件單位自重的標準值計算確定。對難以實測的某些連接構造的尺寸，允許按結構詳圖估算。
A.0.3 常用材料和構件的單位自重標準值，應按現行國家標準《建筑結構荷載規范》GB 50009的規定采用。當該規范的規定值有上、下限時，應按下列規定采用：
1 當荷載效應對結構不利時，取上限值；
2 當荷載效應對結構有利(如驗算傾覆、抗滑移、抗浮起等)時，取下限值。
A.0.4 當遇到下列情況之一時，材料和構件的自重標準值應按現場抽樣稱量確定：
1 現行國家標準《建筑結構荷載規范》GB 50009尚無規定；
2 自重變異較大的材料或構件，如現場制作的保溫材料、混凝土薄壁構件等；
3 有理由懷疑材料或構件自重的原設計采用值與實際情況有顯著出入。
A.0.5 現場抽樣檢測材料或構件自重的試樣數量，不應少于5個。當按檢測的結果確定材料或構件自重的標準值時，應按下列規定進行計算：
1 當其效應對結構不利時
式中：gk,sup——材料或構件自重的標準值；
mg——試樣稱量結果的平均值；
sg——試樣稱量結果的標準差；
n——試樣數量；
t——考慮抽樣數量影響的計算系數，按表A.0.5采用。
2 當其效應對結構有利時

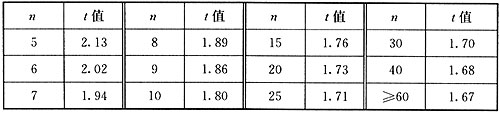

表A.0.5 計算系數t值
A.0.6 對非結構的構、配件，或?qū)χё两涤杏绊懙臉?gòu)件，當其自重效應對結構有利時，應取其自重標準值gk,sup＝0。
A.0.7 當房屋結構進行加固驗算時，對不上人的屋面，應計入加固工程的施工荷載，其取值應符合下列規定：
1 當估算的荷載低于現行國家標準《建筑結構荷載規范》GB 50009規定的屋面均布活荷載或集中荷載時，應按該規范采用。
2 當估算的荷載高于現行國家標準《建筑結構荷載規范》GB 50009的規定值時，應按實際估算值采用。
當施工荷載過大時，宜采取措施予以降低。
A.0.8 對加固改造設計的驗算，其基本雪壓值、基本風壓值和樓面活荷載的標準值，除應按現行國家標準《建筑結構荷載規范》GB 50009的規定采用外，尚應按下一目標使用年限，乘以本附錄表A.0.8的修正系數ψa予以修正。
下一目標使用年限，應由委托方和鑒定方共同商定。
表A.0.8 基本雪壓、基本風壓及樓面活荷載的修正系數ψa
| 下一目標使用年限 | 10年 | 20年 | 30年～50年 |
| 雪荷載或風荷載 | 0.85 | 0.95 | 1.00 |
| 樓面活荷載 | 0.85 | 0.90 | 1.00 |
注：對表中未列出的中間值，可按線性?xún)?nèi)插法確定，當下一目標使用年限小于10年時，應按10年取ψa值。
附錄B 既有結構混凝土回彈值齡期修正的規定
B.0.1 本規定適用于齡期已超過1000d，且由于結構構造等原因無法采用取芯法對回彈檢測結果進行修正的混凝土結構構件。
B.0.2 當采用本規定的齡期修正系數對回彈法檢測得到的測區混凝土抗壓強度換算值進行修正時，應符合下列規定：
1 齡期已超過1000d，但處于干燥狀態的普通混凝土；
2 混凝土外觀質量正常，未受環境介質作用的侵蝕；
3 經超聲波或其他探測法檢測結果表明，混凝土內部無明顯的不密實區和蜂窩狀局部缺陷；
4 混凝土抗壓強度等級在C20級～C50級之間，且實測的碳化深度已大于6mm。
B.0.3 混凝土抗壓強度換算值可乘以表B.0.3的修正系數αn予以修正。
表B.0.3 測區混凝土抗壓強度換算值齡期修正系數
齡期 |
1000 | 2000 | 4000 | 6000 | 8000 | 10000 | 15000 | 20000 | 30000 |
| 修正系數αn | 1.00 | 0.98 | 0.96 | 0.94 | 0.93 | 0.92 | 0.89 | 0.86 | 0.82 |
