GB 51056-2014 煙囪可靠性鑒定標準 （完整版）
1 總 則
1.0.1 為加強對既有煙囪的安全與合理使用的技術管理，正確鑒定煙囪的可靠性，制定本標準。
1.0.2 本標準適用于下列既有煙囪及煙道的可靠性鑒定：
1 鋼筋混凝土煙囪及煙道；
2 鋼煙囪及煙道；
3 磚煙囪及煙道；
4 玻璃鋼煙囪及煙道。
1.0.3 抗震設防區和其他抗災設防區、特殊地基土地區、特殊環境或災害后的煙囪的可靠性鑒定，除應執行本標準外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
a、b、c、d——構件的可靠性評定等級；
A、B、C、D——結構系統的可靠性評定等級；
一、二、三、四——鑒定單元的可靠性評定等級。
3 基本規定
4 現狀調查與檢查
5 地基基礎檢測
5.0.1 地基的巖土物理力學參數和地基承載力特征值，應根據設計及地勘報告等資料按國家現行有關標準的規定取值。當基本資料不足時，可根據國家現行有關標準的規定，對場地地基進行補充勘察。
5.0.2 基礎的類型和材料性能，應通過查閱圖紙資料確定。當資料不足時，可開挖基礎檢查，驗證基礎的種類、材料、尺寸及埋深，檢查基礎變位、開裂、腐蝕或損壞程度等，并應通過檢測評定基礎材料的強度等級。當?shù)鼗潦艿礁g影響時，尚應檢測基礎混凝土腐蝕厚度。
5.0.3 當?shù)鼗链嬖诟g滲透現象時，應對地基土中腐蝕物的含量進行檢測，并應對腐蝕滲透深度進行測量。
5.0.4 當煙囪存在下沉、傾斜變形等情況時，還應對地基基礎的沉降量和沉降穩定情況、與煙道的沉降差、上部結構傾斜、沉降裂縫等情況進行檢測。
6 筒壁與支承結構檢測
7 內襯(筒)與隔熱層檢測
7.0.1 煙囪內襯(筒)與隔熱層檢測，應符合下列要求：
1 內襯檢測應包括內襯的材料規格、連接質量、構件變形開裂和損傷等。
2 內襯在目視檢查的基礎上，應對內襯開裂、脫落部位損傷程度進行檢測；對冷凝結露的區域和高溫區，宜取樣進行檢測分析，確定其材料性能和受腐蝕程度。
3 隔熱層的檢測包括隔熱層材料種類、隔熱材料的填充情況、厚度和受腐蝕程度等。
4 隔熱層檢測可采用紅外測溫、鉆芯等輔助性的檢測方法。
7.0.2 煙囪內筒檢測，應符合下列要求：
1 內筒檢測應包括連接質量、缺陷、損傷、變形和涂裝等項目；
2 磚內筒應對磚和砂漿的材料強度進行檢測；
3 鋼內筒應對材料強度進行檢測，并應對筒壁厚度及銹蝕情況進行檢測。
7.0.3 煙囪內筒的支承構件檢測，應符合下列要求：
1 對止晃點、支承節點等部位進行檢測時，應對多個內筒之間的相對位置進行檢測；
2 宜對內筒的動力特性進行檢測；
3 應對內筒的支承構件強度、連接質量及腐蝕狀況進行檢測。
8 附屬設施檢測
8.0.1 附屬設施應對其錨固情況、連接變形、表面涂裝、銹蝕情況等進行檢測。
8.0.2 附屬設施的檢測應包括下列項目：
1 爬梯、平臺的完整性和銹蝕情況，對涂層厚度進行檢測；
2 爬梯、平臺的連接件的變形、銹蝕、缺損范圍、程度、數量、錨固件的可靠性；
3 避雷裝置的接地電阻；
4 航空標志涂層起皮、破損脫落、褪色等缺陷范圍、程度、數量；
5 伸縮節處周邊漏煙、腐蝕性液體結晶情況；
6 纜風繩固定端的穩固性、繩索外觀質量及繩索應力。
9 腐蝕檢測
10 結構分析與校核
10.0.1 煙囪應按承載能力極限狀態和正常使用極限狀態進行分析和校核。
10.0.2 煙囪結構分析與校核應符合下列規定：
1 結構分析與校核方法，應符合國家現行有關設計標準的規定。
2 結構分析與校核所采用的計算模型，應符合煙囪的實際受力和構造情況。
3 作用效應的分項系數和組合系數，應按現行國家標準《煙囪設計規范》GB 50051的有關規定確定。
4 材料強度的標準值，應根據構件的實際狀況和已獲得的檢測數據按下列原則取值：
1)當材料的種類和性能符合原設計要求時，可按原設計標準值取值；
2)當材料的性能與原設計不符或材料性能已顯著退化時，應根據實測數據按國家現行有關檢測技術標準的規定取值。
5 當實測混凝土煙囪表面長期作用溫度高于60℃，鋼煙囪或鋼內筒表面長期作用溫度高于100℃時，應考慮溫度對材料力學性能的影響。
6 煙囪的幾何參數應取實測值，并應結合結構實際的變形、施工偏差以及裂縫、缺陷、損傷、腐蝕等影響確定。
10.0.3 筒身承載力驗算，應計入下列影響：
1 筒身傾斜所產生的附加彎矩；
2 有縱向裂縫的無筋砌體和裂縫已貫通筒壁的配筋砌體的截面慣性矩的減?。?br/>3 銹蝕、腐蝕造成的截面削弱；
4 隔熱層損傷導致的溫度變化。
11 鑒定評級
12 綜合鑒定評級
12.0.1 煙囪的可靠性綜合鑒定評級層次、結構系統劃分、檢測評定項目、可靠性評級宜符合表12.0.1的要求。

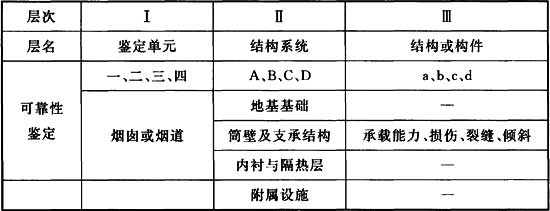

表12.0.1 煙囪的可靠性綜合鑒定評級
12.0.2 煙囪鑒定單元的可靠性鑒定評級，應按地基基礎、筒壁及支承結構、內襯與隔熱層三個結構系統中可靠性等級的最低等級確定。附屬設施評定可不參與煙囪鑒定單元的評級，但在鑒定報告中應包括其檢查評定結果及處理建議。
13 鑒定報告
13.0.1 煙囪可靠性鑒定報告宜包括下列內容：
1 工程概況；
2 鑒定的目的、內容、范圍及依據；
3 調查、檢測、分析的結果；
4 評定等級或評定結果；
5 結論與建議；
6 附件。
對于專項鑒定，鑒定報告應包括有關專項問題或特定要求的檢測評定內容。
13.0.2 鑒定報告編寫應符合下列要求：
1 鑒定報告中應明確目標使用年限，指出被鑒定煙囪在目標使用年限內所存在的問題及產生的原因。
2 鑒定報告中應明確總體鑒定結果，指明被鑒定煙囪的最終評定等級或評定結果，作為技術管理或制訂維修計劃的依據。
3 鑒定報告中應明確處理對象，對各鑒定單元的安全性評為c級和d級構件及C級和D級結構系統的數量、所處位置作出詳細說明，并提出處理措施；若在結構系統或構件正常使用性評定中 有c級構件或C級結構系統以及腐蝕評定為C級時，也應按上述要求作出詳細說明，并根據實際情況提出措施建議。
14 檢測作業安全
附錄A 單筒式鋼筋混凝土煙囪結構耐久性年限評估
附錄B 煙囪防腐層耐久性評估
附錄C 單個構件的劃分
C.0.1 煙囪的單個構件劃分，應符合下列規定：
1 基礎：
1)筏型基礎，一個計算單元為一個構件；
2)樁基，樁基承臺及其所含的樁基為一個構件；
3)獨立基礎，一個基礎為一個構件。
2 筒壁：
筒壁的每一節作為一個計算單元，一個計算單元為一個構件。
3 柱：
一層、一根為一個構件。
4 梁式構件：
一跨、一根為一個構件，連續梁可取整根為一個構件。
5 板：
1)預制板，一塊為一個構件；
2)現澆板，按照計算單元的劃分確定。
C.0.2 本附錄所劃分的單個構件，應包括構件本身及其連接、節點。
