GBT 18477.1-2007 埋地排水用硬聚氯乙烯(PVC-U)結構壁管道系統 第1部分：雙壁波紋管材 （完整版）
1 范圍
1 范圍
GB／T 18477的本部分規定了以聚氯乙烯樹脂為主要原料，經擠出成型的埋地排水用硬聚氯乙烯雙壁波紋管材(以下簡稱“管材”)的材料、分類、管材結構與連接、技術要求、試驗方法、檢驗規則和標志、運輸、貯存。
本部分適用于無壓市政埋地排水、建筑物外排永、農田排水用管材，也可用于通訊電纜穿線用套管。
考慮到材料的耐化學性和耐溫性后亦可用于無壓埋地工業排污管道。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過GB／T 18477的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。
GB／T 1033―1986 塑料密度和相對密度試驗方法
GB／T 2828.1―2003 計數抽樣檢驗程序 第1部分：按接收質量限(AQL)檢索的逐批檢驗抽樣計劃(ISO 2859-1：1999，IDT)
GB／T 2918―1998 塑料試樣狀態調節和試驗的標準環境(idt ISO 291：1997)
GB／T 6111―2003 流體輸送用熱塑性塑料管材耐內壓試驗方法(ISO 1167：1996，IDT)
GB／T 8806 塑料管材尺寸測量方法(GB／T 8806―1988，eqv ISO 3126：1974)
GB／T 9647―2003 熱塑性塑料管材 環剛度的測定(ISO 9969：1994，IDT)
GB／T 14152―2001 熱塑性塑料管材耐外沖擊性能試驗方法 時針旋轉法(eqv ISO 3127：1994)
GB／T 18042―2000 熱塑性塑料管材蠕變比率的試驗方法(eqv ISO 9967：1994)
GB／T 19278―2003 熱塑性塑料管材、管件及閥門通用術語及其定義
ISO 13968：1997 塑料管道及輸送系統 熱塑性塑料管材環柔性的測定
3 定義、符號
3.2 符號
DN 公稱尺寸
DN／OD 以外徑表示的公稱尺寸
DN／ID 以內徑表示的公稱尺寸
A 接合長度
Din，min 承口最小平均內徑
e 層壓壁厚
e1 內層壁厚
e2 波峰高度
L 管材長度
L1 管材有效長度
4 材料
4 材料
生產管材所用的材料應以聚氯乙烯(PVC)樹脂為主，其中可加入為提高管材加工性能和物理力學性能的添加劑。允許使用來自本廠的同種產品的清潔回用料。不允許使用外購非本廠回用料。
注：原料要求參見附錄A。
5 分類
5.1 分類原則
管材按環剛度分級，見表1。

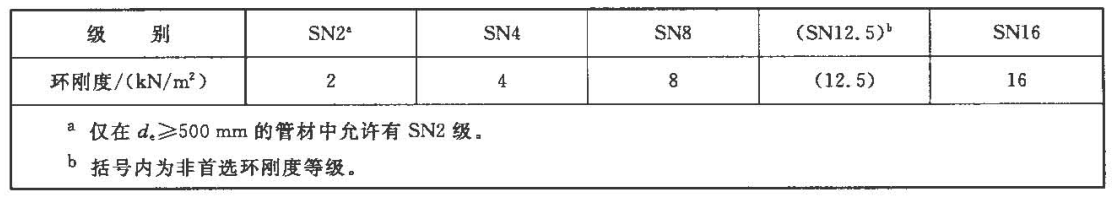

表1 公稱環剛度等級

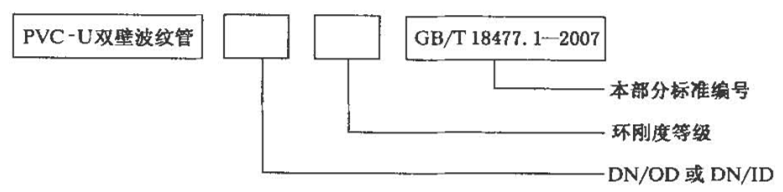

5.2 標記
5.3 標記示例
公稱尺寸DN／ID為400 mm，環剛度等級為SN8的PVC-U雙壁波紋管材：
PVC-U雙壁波紋管 DN／ID400 SN8 GB／T 18477.1―2007
6 管材結構與連接
6.1 結構

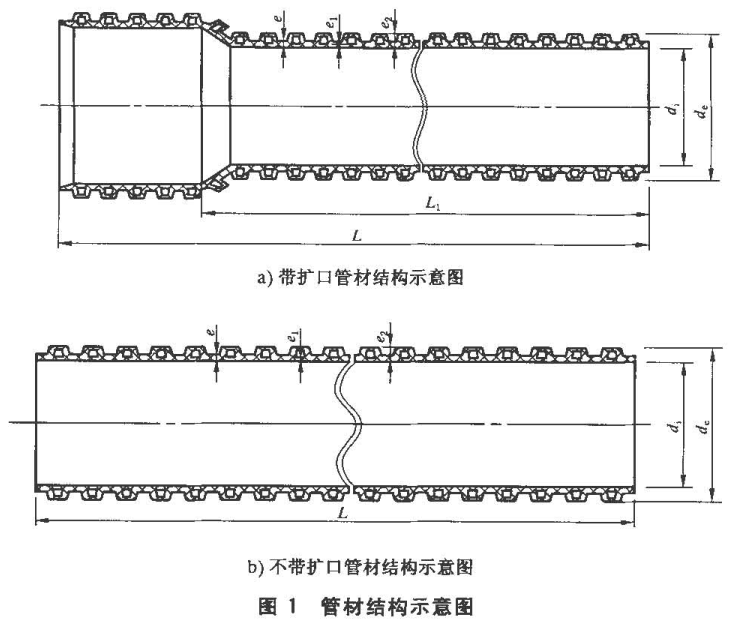

典型的結構如圖1所示。
6.2 連接

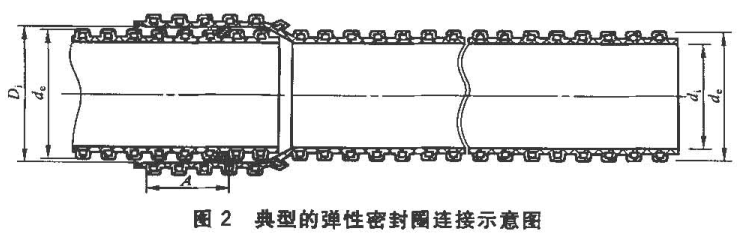

管材可使用彈性密封圈連接方式，也可使用其他連接方式，典型的彈性密封圈連接方式如圖2所示。
7 技術要求
7.1 顏色
管材內外層應色澤均勻，顏色由供需雙方協商確定。
7.2 外觀
管材內外壁不應有氣泡、裂口、分解變色線及明顯的雜質和不規則波紋。管材內壁應光滑，管材端面應平整并與軸線垂直。
管材波谷區內外壁應緊密熔接，不應出現脫開現象。
7.3 規格尺寸
管材長度一般為6 m，也可由供需雙方協商確定。管材長度(L)、有效長度(L1)見圖1所示，長度不允許有負偏差。
管材規格甩公稱尺寸DN／ID或公稱尺寸DN／OD表示(見表2、表3)。

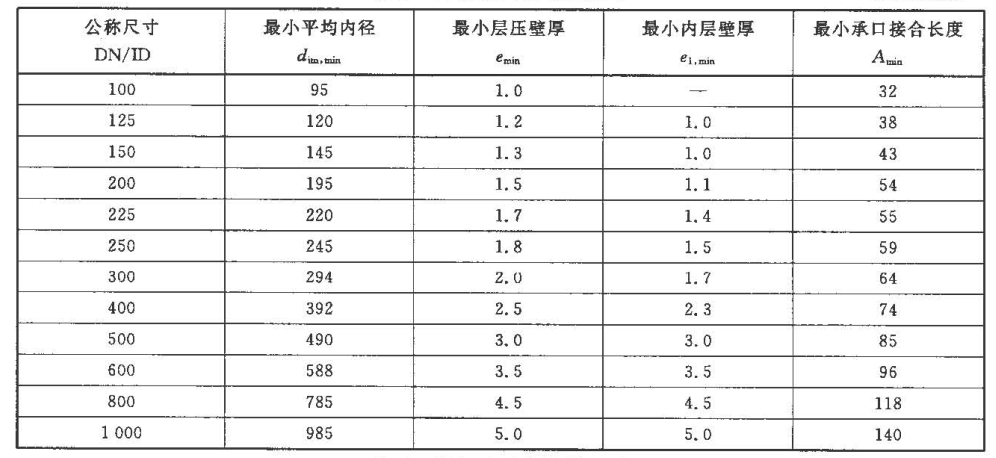

表2 內徑系列管材的尺寸 單位為毫米

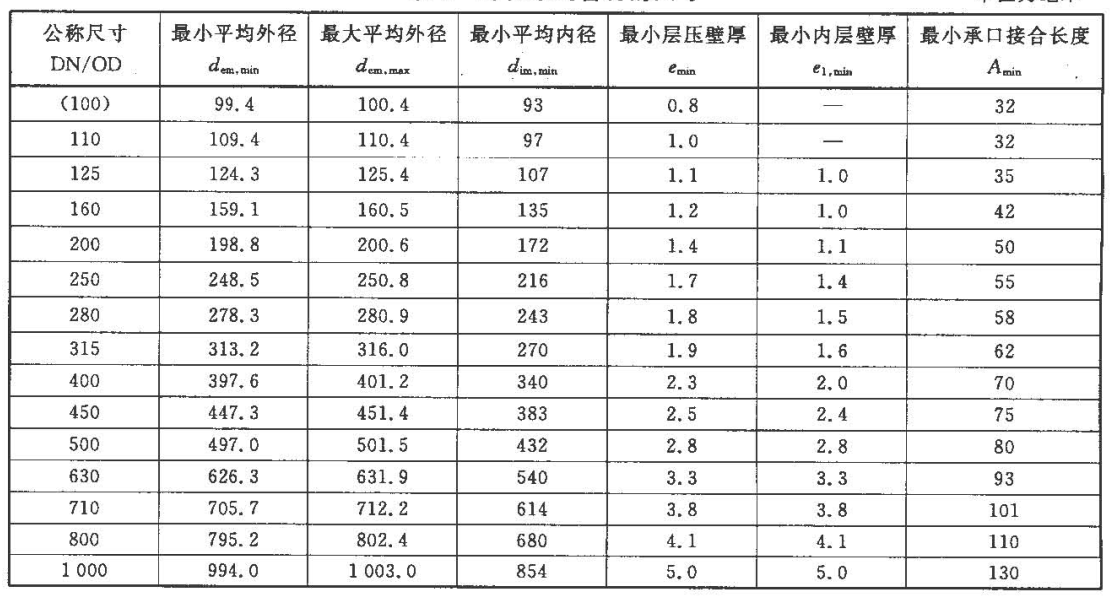

表3 外徑系列管材的尺寸 單位為毫米
內徑系列管材的尺寸應符合表2的要求，且承口最小平均內徑Dim，min應不小于管材的最大平均外徑。表2中管材外徑的最大值和最小值應符合下列公式計算的數值：
基中de為管材生產商規定的外徑，計算結果保留一位小數。
外徑系列管材的尺寸應符合表3的要求，且承口最小平均內徑(Dim,min)應不小于管材的最大平均外徑。
7.4 物理力學性能
管材的物理力學性能應符合表4的規定。

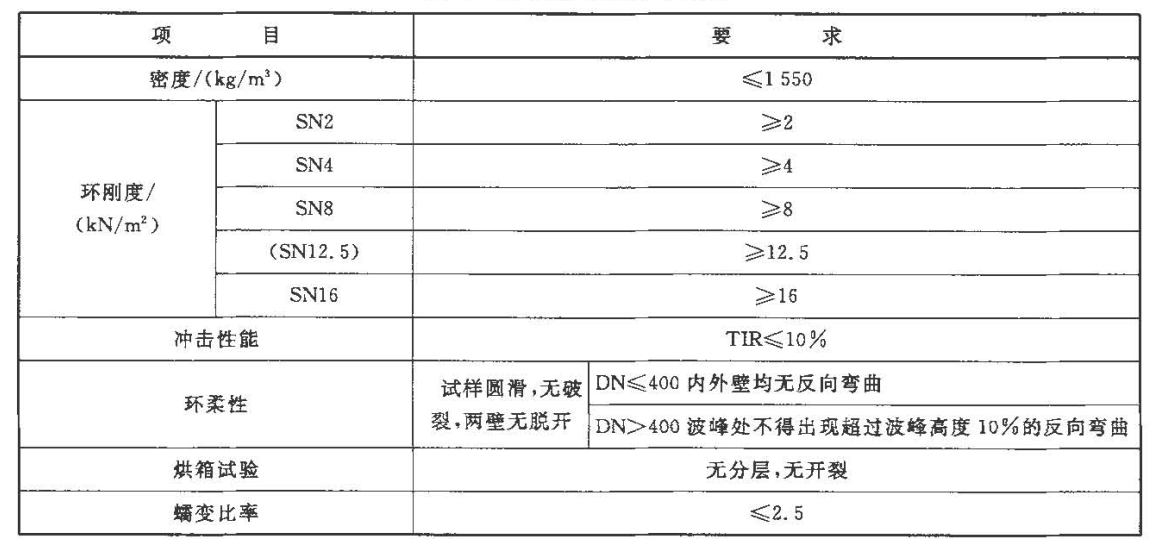

表4 管材的物理力學性能
7.5 系統的適用性(彈性密封圈連接的密封性)
管材連接后應通過密封性試驗，見表5。

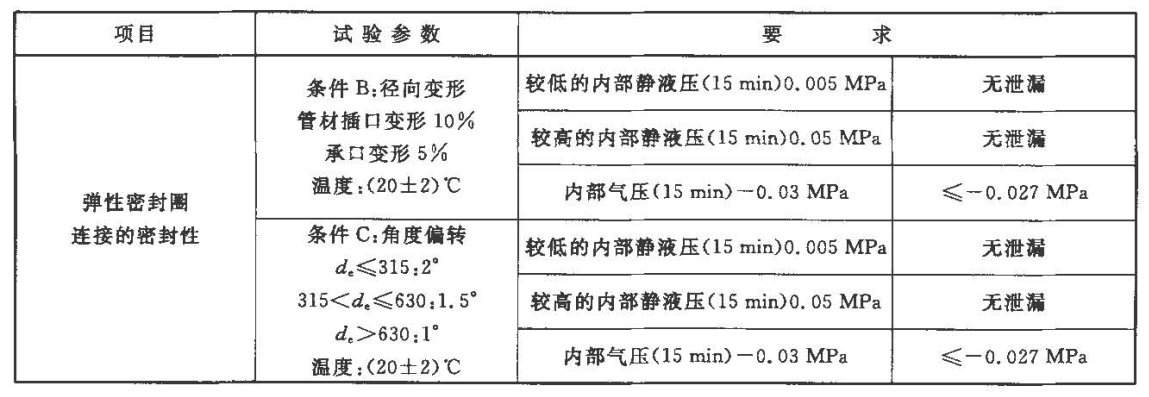

表5 系統的適用性要求
8 試驗方法
8.1 狀態調節和試驗環境
除另有規定外，試樣應按GB／T 2918―1998規定，在(23±3)℃環境中進行狀態調節和試驗，狀態調節時間不應少于24 h；平均外徑大于630 mm的管材，狀態調節時間不應少于48 h。
8.2 顏色及外觀
用肉眼觀察。
8.4 密度
按GB／T 1033―1986方法A規定進行。
8.5 環剛度
按GB／T 9647―2003的規定進行。壓縮速度按管材的外徑確定。
8.7 環柔性
按GB／T 9647―2003規定進行。試驗速度按管材的外徑確定，壓縮使試樣產生至少30％的徑向變形后，觀察試樣是否保持圓滑，有無反向彎曲，是否破裂，兩壁是否脫開。
8.9 蠕變比率
按GB／T 18042―2000規定進行。
8.10 系統的適用性(彈性密封圈連接的密封性)
按附錄B進行。
9 檢驗規則
9.1 產品需經生產廠質量檢驗部門檢驗合格并附有合格標識方可出廠。
9.2 組批
同一原料、配方和工藝連續生產的同一規格管材為一批，每批數量不超過60 t，如生產7 d尚不足60 t，則以7 d產量為一個交付檢驗批。
9.5 判定規則
7.1、7.2和7.3中任一條款不符合表7規定時，判該批為不合格。7.4、7.5中任一項達不到指標時，再按9.3.2抽取的合格樣品中抽取雙倍樣品進行該項復檢，試驗樣品均合格，則判定該批為合格批。
10 標志、運輸、貯存
10.1 標志
管材上應有永久性標志，間隔不超過2 m。標志不得對管材造成任何形式的損傷。
標志至少應包括下列內容：
a)按5.2規定的標記；
b)生產廠名和／或商標；
c)生產日期。
10.2 運輸
產品在裝卸運輸時，不得拋擲、重壓和撞擊。
10.3 貯存
管材存放場地應平整，管材承口應交錯放置，堆放高度不得超過2 m，遠離熱源，不得曝曬。
附錄A (資料性附錄)原料要求
A.2 管材材料性能
符合本部分的管材材料一般具有以下性能，見表A.1。

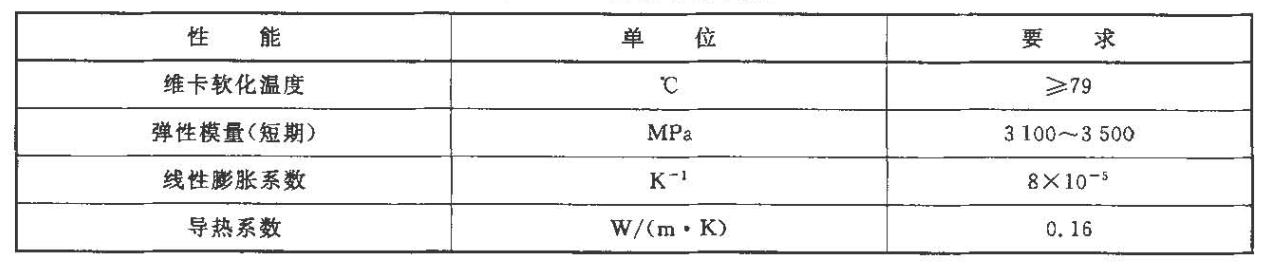

表A.1 管材材料性能
附錄B (規范性附錄)彈性密封圈接頭的密封試驗方法
B.1 概述
本試驗方法參考了歐洲標準。EN 1277：1996《塑料管道系統 無壓埋地用熱塑性塑料管道系統 彈性密封圈型接頭的密封試驗方法》規定了三種基本試驗方法。在所選擇的試驗條件下，評定埋地用熱塑性塑料管道系統中彈性密封圈型接頭的密封性能。
B.4 試驗報告
試驗報告應包含下列內容。
a)GB／T 18477.1―2007本附錄及參照的標準。
b)選擇的試驗方法及試驗條件。
c)管件、管材、密封圈包括接頭的名稱。
d)以攝氏度標注的室溫T。
e)在試驗條件B下：
――管材和承口的徑向變形；
――從承口端部到壓塊的端面之間的距離L，以毫米標注。
f)在測試條件C下：
――受壓的時間，以分標注；
――設計連接允許有角度偏差β和角度α，以度標注。
g)試驗壓力，以兆帕標注。
h)受壓的時間，以分標注。
i)如果有泄漏，報告泄漏的情況以及泄漏發生時的壓力值；或者是接頭沒有出現泄漏的報告。
j)可能會影響測試結果的任何因素，比如本附錄試驗方法中未規定的意外或任意操作細節。
k)試驗日期。
