GB/T 13754-2017 供暖散熱器散熱量測定方法 （完整版）
1 范 圍
1 范 圍
本標準規定了供暖散熱器(以下簡稱散熱器)散熱量測定的術語和定義、符號與單位、測試樣品的選擇、測試系統配置和測試方法及測試報告。
本標準適用于熱媒為水(熱媒溫度低于當?shù)卮髿鈮毫ο滤姆悬c(diǎn)溫度)的散熱器標準散熱量的測定；測試樣品的標準散熱量不宜小于400W，且不宜大于2600W。
本標準不適用于自帶熱源散熱器。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 16803 采暖、通風、空調、凈化設備 術語
GB／T 50155 供暖通風與空氣調節術語標準
3 術語和定義
3.1
組裝式散熱器 sectional heating radiators
生產和銷售時都以同樣形式的待組裝單元出現，并可將這些單元組裝成一個整體的散熱器。
3.2
標準散熱器 master radiator
各檢測實驗室規定的用于驗證測試裝置重復性的散熱器。
3.3
濕換熱面 wet heating surface(primary heating surface)
散熱器中總是與熱媒(水或蒸汽)相接觸的換熱表面，也稱一次換熱面。
3.4
干換熱面 dry heating surface(secondary heating surface)
散熱器中僅與空氣相接觸的換熱表面，也稱二次換熱面。
3.5
散熱器類 type of heating radiators
具有類似構造，當高度或長度變化時，散熱器的橫斷面保持不變，或在不影響熱媒側的情況下，散熱器干換熱面僅有一個特征尺寸(如板式散熱器對流片的高度)發生系統性的變化，并至少包含3種以上散熱器型號的一類散熱器。
3.6
高度變化范圍 range of heights
同一散熱器類中，散熱器最大高度和最小高度的差值。
3.7
基準點空氣溫度 reference air temperature
測試小室中心垂線上距地0.75m處的空氣溫度。
3.8
過余溫度 excess temperature
樣品進出水平均溫度與基準點空氣溫度的差值。
3.9
標準大氣壓力 standard air pressure
101.3kPa(1.013bar)的大氣壓力。
3.10
標準測試工況 standard test conditions
小室基準點空氣溫度為18℃，大氣壓力為標準大氣壓力；輻射散熱器進口水溫為75℃，出口水溫為50℃；對流散熱器進口水溫為68.75℃，出口水溫為56.25℃的測試工況。
3.11
標準過余溫度 standard excess temperature
標準測試工況下的過余溫度(44.5K)。
3.12
金屬熱強度 thermal output per weight per excess temperatureof radiator
散熱器在標準測試工況下，每單位過余溫度下單位質量金屬的散熱量。
3.13
水的質量流量 water mass flow rate
單位時間內流過散熱器的水的質量。
3.14
標準水流量 standard water mass flow rate
標準測試工況下單位時間內流過散熱器的水的質量。
3.15
標準散熱量 standard thermal output
標準測試工況下的散熱器散熱量。
3.16
標準特征公式 standard characteristic equation
在標準水流量下有效，散熱量作為過余溫度的函數表達式。
注：該函數表達式為一個具有特征指數的冪函數。標準過余溫度44.5K下的標準散熱量可以根據該函數表達式得到。
3.17
某散熱器類的特征公式 regression equation of a type
作為某一特征尺寸的函數，可以給出某散熱器類所包含的所有型號的標準散熱量和特征指數的公式。
注：該特征公式在確定散熱量時為一冪函數，其特征指數為特征尺寸的線性函數。
3.18
測量儀器的重復性 repeatability of a measuring instrument
在相同測量條件下，重復測量同一個被測量，測量儀器提供相近示值的能力。
4 符號與單位
4 符號與單位

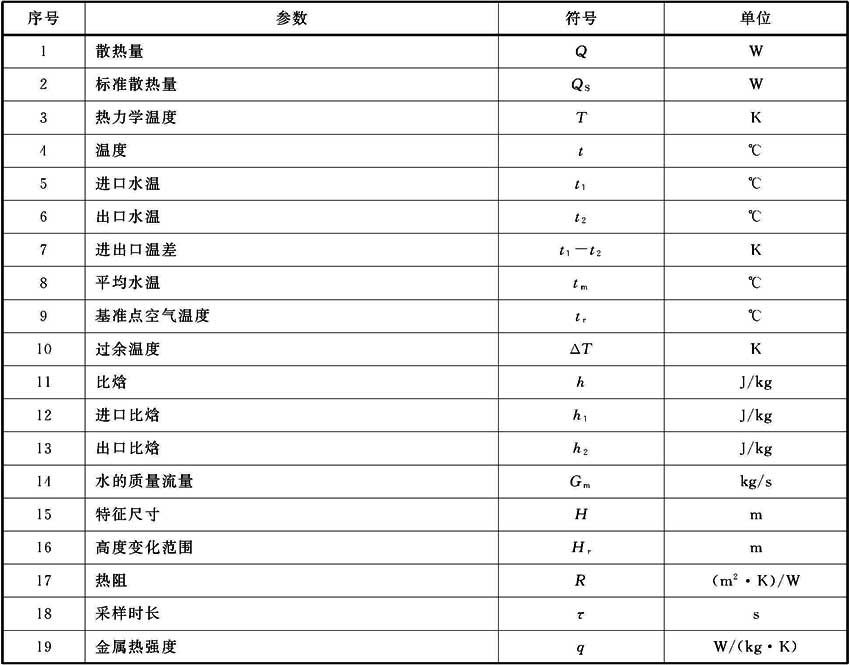

本標準測試所用參數的符號和單位見表1。
表1 測試所用參數的符號和單位
5 測試樣品的選擇
5.2 高度相同、其他特征尺寸變化時散熱器類測試樣品的選擇
所選擇的測試樣品應具有相同高度，且其特征尺寸分別為該散熱器類中相關特征尺寸的最小值、中間值和最大值，中間值宜參考5.1.2的規定確定。
6 測試系統配置和測試方法
6.1 測試目的
利用本標準規定的測試方法，獲得散熱器標準特征公式，確定散熱器的標準散熱量。
7 測試報告
7.1 測試報告中應包括以下內容：
a) 小室尺寸；
b) 每個被測樣品或散熱器類的標準特征公式；
c) 每個被測樣品的標準散熱量、金屬熱強度、散熱量與過余溫度的關系曲線、水的質量流量；
d) 樣品安裝中的任何非標準做法；
e) 能反映被測散熱器構造、形狀、主要尺寸及特點的照片或簡圖；
f) 不符合本標準規定的測試項目及原因；
g) 注明被測散熱器片數組合長度、重量、制造材料、表面涂料、外形尺寸、連接方式、接管尺寸及安裝條件。
7.2 被測散熱器散熱量計算結果修約時應保留1位小數，特征公式中的指數和系數應保留4位小數，溫度應保留1位小數。
附錄A 水冷卻小室構造
A.2 測試小室的密閉性
測試小室的構造應密閉。

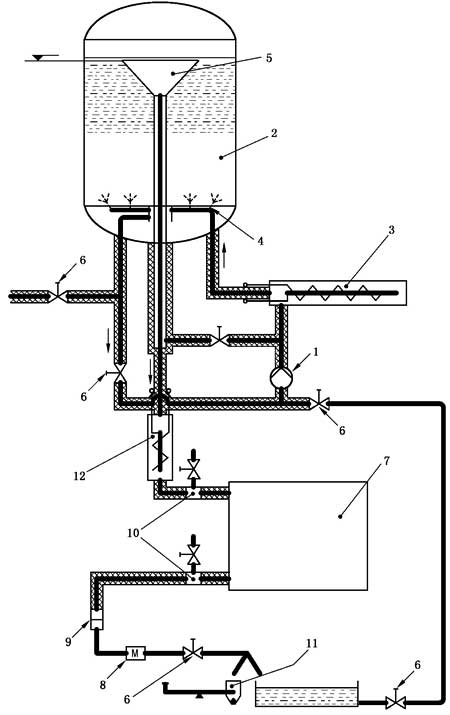

附錄B 稱重法測試裝置示意圖
B.1 測試裝置示意圖見圖B.1。
B.2 測試過程：部分熱媒通過循環泵(1)到高位溢流水箱(5)，同時大部分熱媒通過電鍋爐(3)和混水裝置(4)不斷循環。測試中使用的水從高位溢流水箱(5)中流下，經過精加熱裝置(15)后，通過被測散熱器(7)經熱交換器(9)冷卻后流到稱重容器(14)中。
說明：
1——循環泵；
2——恒壓水箱；
3——電鍋爐；
4——混水裝置；
5——高位溢流水箱；
6——閥；
7——散熱器；
8——熱交換器；
9——過濾器；
10——水溫測量裝置；
11——稱重容器；
12——精加熱裝置。
圖B.1 測試裝置示意圖

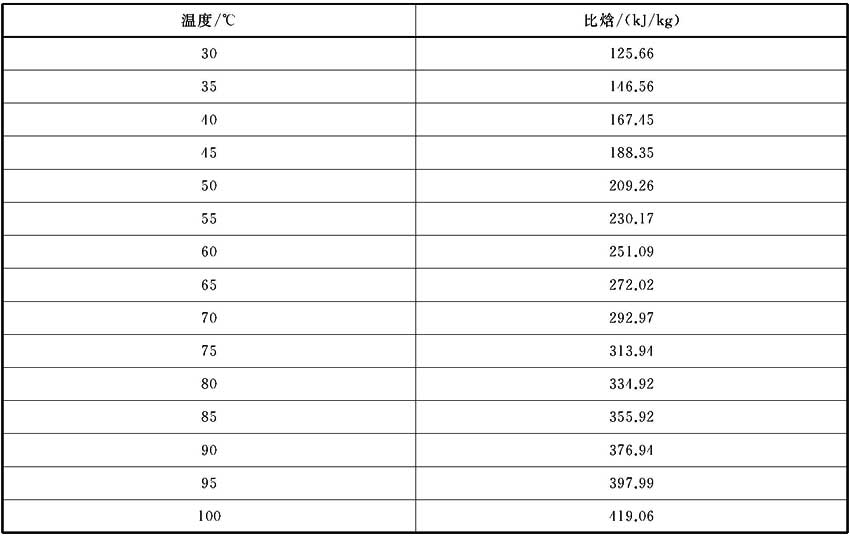

附錄C 飽和水溫度與比焓值表
附錄C 飽和水溫度與比焓值表
飽和水溫度與對應比焓值見表C.1。
表C.1 飽和水溫度與對應比焓值表
