GB/T 30192-2013 水蒸發冷卻空調機組 （完整版）
1 范圍
1 范圍
本標準規定了水蒸發冷卻空調機組（簡稱“機組”）的術語和定義、分類與標記、要求、試驗方法、檢驗規則、標志、樣本、包裝、運輸和貯存等。
本標準適用于以水直接蒸發冷卻器、間接蒸發冷卻器或多級蒸發冷卻器為空氣冷卻段的機組，其他冷源作為空氣冷卻段輔助冷源的水蒸發冷卻空調機組可參照?qǐng)?zhí)行。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 1236 工業通風機 用標準化風道進行性能試驗
GB/T 9068-1988 采暖通風與空氣調節設備噪聲聲功率級的測定 工程法
GB/T 14294-2008 組合式空調機組
GB/T 14295 空氣過濾器
GB/T 16803 采暖、通風、空調、凈化設備 術語
GB/T 29044 采暖空調系統水質
JG/T 21-1999 空氣冷卻器與空氣加熱器性能試驗方法
3 術語
3.1 水蒸發冷卻空調機組 water evaporative cooling air handling unit
以水直接蒸發冷卻器、水間接蒸發冷卻器或多級水蒸發冷卻器作為空氣冷卻主要設備的空氣處理機組。
3.2 水直接蒸發冷卻器 water direct evaporative cooler
一種利用水的蒸發原理對空氣冷卻，且制取的冷空氣與水直接接觸的空氣冷卻降溫?fù)Q熱器。
3.3 水間接蒸發冷卻器 water indirect evaporative cooler
一種利用水的蒸發原理對空氣冷卻，且制取的冷空氣與水不直接接觸的空氣冷卻降溫?fù)Q熱器。
3.4 多級水蒸發冷卻器 multi-stage water evaporative cooler
由直接蒸發冷卻器和一個或幾個間接蒸發冷卻器組合而成的空氣冷卻器。
3.5 標準空氣狀態 standard air
溫度20℃、相對濕度65％、大氣壓力101.3kPa、密度1.2kg/m3的空氣狀態。
3.6 額定風量 rated air flow rate
在標準空氣狀態下，單位時間內通過機組的空氣體積流量。
3.7 機外靜壓 unit external static pressure
機組在額定風量時克服自身阻力后，機組進、出風口處?kù)o壓差值。
3.8 額定功率 rated input power
機組在規定的試驗工況下，風機和水泵及其他用電設備的總輸入功率。
3.9 額定耗水量 rated water consumption
機組在規定的試驗工況下，單位時間內所需補水水量。
3.10 直接蒸發冷卻效率 direct evaporative cooling efficiency
水直接蒸發冷卻器在試驗工況下，進口空氣和出口空氣干球溫度差與進口空氣干、濕球溫度差的百分比比值。
3.11 間接蒸發冷卻效率 indirect evaporative cooling efficiency
——當間接蒸發冷卻段為空氣-空氣間接蒸發冷卻器，在試驗工況、不同一次空氣與二次空氣風量比下，水間接蒸發冷卻機組一次空氣進、出口空氣干球溫度差值與二次空氣干、濕球溫度差值的百分比；
——當間接蒸發冷卻段為空氣-表冷器間接蒸發冷卻器，在試驗工況、不同一次空氣風量和表冷器水流量比下，空氣進出口干球溫度差值與制取表冷器冷水的二次空氣干、濕球溫度差值的百分比。
3.12 等焓冷卻制冷量 constant enthalpy cooling capacity
額定工況下，送風空氣經直接蒸發冷卻器降溫獲得的顯熱制冷量。
3.13 等濕冷卻制冷量 drop enthalpy cooling capacity
額定工況下，送風空氣經間接蒸發冷卻器減焓降溫獲得的顯熱制冷量。
3.14 額定制冷量 rated cooling capacity
額定工況下，等焓冷卻制冷量和等濕冷卻制冷量的總和。
3.15 額定能效比 rated energy efficiency ratio
EER
在額定工況下，機組額定制冷量與額定輸入功率的比值。
3.16 額定制冷耗水比 rated water consumption ratio of cooling
在額定工況下，機組額定制冷量與額定耗水量的比值。
3.17 填料 tricking filler
使水與空氣直接接觸提供蒸發介面的物質。
3.18 斷面風速均勻度 evenness degree of velocity in cross section
斷面風速與平均風速之差的絕對值不超過平均風速20％的點數占測點總數的百分比。
4 分類與標記

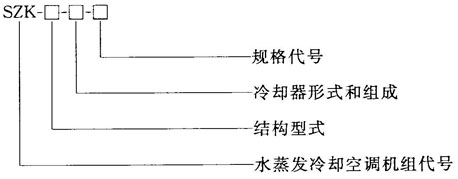

4.2 標記
示例：
臥式水直接蒸發冷卻機組，額定風量為5000m3/h標記為：SZK-W-ZZ-5。
5 要求
6 試驗方法
7 檢驗規則
7.2 出廠檢驗
出廠檢驗應按表5進行。
7.3 抽樣檢驗
抽樣檢驗應按表5進行，每20臺至少抽檢1臺，年產量不足20臺抽檢1臺。
8 標志、樣本、包裝、運輸和貯存
8.2 樣本
產品樣本和說明書基本內容包括：
a)產品名稱、型號規格、工作原理、特點及用途等；
b)主要技術參數，包括風量、機外靜壓、輸入功率、額定制冷量、額定能效比、額定制冷耗水比、噪聲等；
c)產品結構尺寸和電氣線路圖；
d)產品采用標準；
e)安裝說明、使用要求；
f)維護保養及注意事項等。
附錄A 水蒸發冷卻空調機組制冷量試驗方法
A.2 試驗條件
應按6.2的試樣工況和試驗儀表規定進行試驗。
A.4 試驗記錄
試驗應記錄的數據如下：
a)日期；
b)試驗者；
c)制造廠；
d)機組型號；
e)蒸發冷卻器的型號、規格、尺寸和結構圖；
f)風機段型號、規格和布置圖；
g)其他各參與試驗的功能段的型號、規格和布置圖；
h)大氣壓力；
i)試驗機組進口空氣干球溫度，單位為攝氏度(℃)；
j)試驗機組進口空氣濕球溫度，單位為攝氏度(℃)；
k)試驗機組出口干球溫度，單位為攝氏度(℃)；
l)試驗機組出口濕球溫度，單位為攝氏度(℃)；
m)一次空氣（適用于間接蒸發機組）進、出口空氣干球溫度，單位為攝氏度(℃)；
n)二次空氣（適用于間接蒸發機組）進、出口空氣濕球溫度，單位為攝氏度(℃)；
o)進入空氣流量噴嘴的空氣干球溫度、全壓，單位為帕(Pa)；
p)噴嘴前后的靜壓差或噴嘴出口處的動壓，單位為帕(Pa)；
q)使用的噴嘴數量和直徑，單位為毫米；
r)試驗機組輸入功率、電壓、電流、頻率，單位分別為瓦(W)、伏(V)、安(A)、赫茲(Hz)；
s)試驗機組進、出口的靜壓，單位為帕(Pa)；
t)循環水溫度，單位為攝氏度(℃)；
u)測試開始時流量計的起始數值，單位為立方米(m3)；
v)測試結束時流量計的最終數值，單位為立方米(m3)；
w)測量所用時間，單位為小時(h)。
