GB/T 29736-2013 空調設備用加濕器 （完整版）
1 范圍
1 范圍
本標準規定了空調設備用加濕器（簡稱加濕器）的術語和定義、分類與標記、結構和材料、要求、試驗方法、檢驗規則以及標志、包裝、運輸和貯存等。
本標準適用于在舒適性、工藝性條件下的通風、空氣調節和空氣凈化系統或設備中使用的加濕器。本標準不適用于攜帶式家用加濕器，醫用蒸餾器和空氣洗滌器。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 191 包裝儲運圖示標志
GB/T 2423.3 電工電子產品環境試驗 第2部分：試驗方法 試驗Cab：恒定濕熱試驗
GB 8624-2012 建筑材料及制品燃燒性能分級
GB/T 16803 采暖、通風、空調、凈化設備 術語
GB/T 18883-2002 室內空氣質量標準
JG/T 21-1999 空氣冷卻器和空氣加熱器性能試驗方法
3 術語和定義
3.1 加濕器 humidifier
用來增加空氣中水蒸氣含量的設備。
3.2 蒸汽轉蒸汽加濕器 steam-to-steam humidifier
將水通過與蒸汽換熱器換熱而蒸發的加濕器。
3.3 燃氣式加濕器 gas heated humidifire
用燃氣燃燒加熱水，使其蒸發的加濕器。
3.4 濕膜加濕器 evaporator humidifier
空氣流過布水的蒸發介質，使其表面的水蒸發的加濕器。
3.5 噴淋加濕器 air washer humidifier
將水直接噴淋到流動的空氣中，使水蒸發的加濕器。
3.6 高壓噴霧加濕器 high-pressure sprayer humidifier
由一定壓力（大于0.3MPa而小于1.0MPa）的水經噴嘴噴射使水霧化的加濕器。
3.7 高壓微霧加濕器 high-pressure micro-mist sprayer humidifier
由一定壓力（大于3MPa）的水經噴嘴噴射使水霧化的加濕器。
3.8 氣水混合加濕器 compressed air spray type humidifier
由壓縮空氣和水混合經噴嘴噴射使水霧化的加濕器。
3.9 加濕量 humidification capacity
加濕器在標準試驗工況下運行時，單位時間內增加到空氣中的水蒸氣質量，單位kg/h。
3.10 單位加濕量的電耗 electric consumption per humidification capacity
加濕器在標準試驗工況下運行時，產生單位加濕量所需的電耗，單位kWh/kg。
3.11 加濕效率 humidification efficiency
加濕器在標準試驗工況下運行時，加濕量與所消耗的總水量（總蒸汽量）之比，單位％。
3.12 空氣濕差法 air humidity difference test method
一種直接測定加濕器加濕量的方法，對通過加濕器前、后的空氣參數及風量進行測量，用測出的風量與通過加濕器前、后的空氣含濕量差的乘積來確定加濕量。
4 分類與標記
5 結構和材料
5.1 加濕器單相額定電壓不應超過250V，三相額定電壓不應超過480V。
5.2 加濕器結構應滿足下述要求：
a)加濕器應有足夠的強度和剛度，所有鈑金件、零配件等應有良好的防銹措施；
b)加濕器的隔熱保溫材料應具有無毒、無異味，吸濕性小，并符合建筑防火規范的要求，粘貼應平整牢固。
5.3 加濕器采用的材料不應出現銹蝕和霉變，并鼓勵使用符合環保要求的新材料。
5.4 濕膜加濕器的蒸發介質宜滿足下列要求：
a)蒸發介質具有抑菌功能；
b)蒸發介質具備一定吸水性；
c)加濕器靜止或工作過程中，蒸發介質產生的有害氣體或總揮發性有機物不應超過GB/T 18883-2002表1中規定的標準值；
d)蒸發介質的防火性能應達到GB 8624-2012規定的B1級或以上級別；
e)蒸發介質具備良好韌性，不易脆碎、變形；良好的拼裝安全強度，無坍塌、散落的隱患；
f)蒸發介質的安裝應便于拆卸維護。
5.5 各類加濕器宜安裝節水裝置。
6 要求
6.1 外觀
加濕器外表面應無明顯劃傷、銹斑和壓痕，表面光潔平整，噴涂層均勻，色調一致，無流痕、氣泡和剝落。
6.2 試運轉
加濕器應進行試運轉試驗，試驗內容應符合以下要求：
a)加濕器的供水控制器應能正常工作；
b)加濕器的斷水保護裝置應能正常工作。
6.3 加濕量
加濕器的加濕量實測值不應低于額定值的95％。
6.4 加濕效率

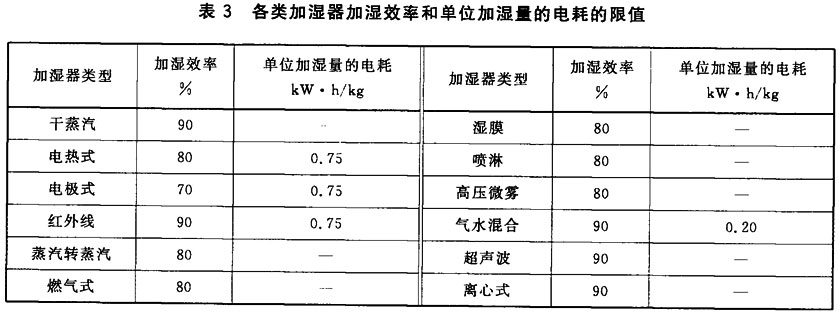

加濕器的加濕效率不應低于額定值的95％，且不應小于表3的規定值。
6.5 單位加濕量的電耗
加濕器的單位加濕量的電耗不應大于表3的規定值。
6.6 空氣阻力
加濕器的實測空氣阻力不應大于額定值的110％。
6.7 絕緣電阻
加濕器的冷態對地絕緣電阻值不應小于2MΩ。
6.8 電氣強度
加濕器在電氣強度試驗中應無擊穿或閃絡情況。
6.9 泄漏電流
加濕器的外露金屬部分和電源線間的泄漏電流值不應大于1.5mA。
6.10 接地電阻
加濕器在明顯位置應有接地標識，接地端子和接地觸點不應連接到中性接線端子，其外露金屬部分和接地端子之間的電阻值不應大于0.1Ω。
6.11 濕熱試驗
加濕器濕熱試驗應符合以下要求：
a)機組帶電部分與非帶電部分之間絕緣電阻值不小于2MΩ；
b)對機組施加1250V電壓1min，應無擊穿或閃絡。
7 試驗方法
7.2 外觀
用目測法檢查。
7.6 單位加濕量的電耗試驗
應按附錄A給定的方法，在測量加濕量的同時，測量輸入功率、電壓、頻率和電流，并按A.4.7規定的方法計算單位加濕量的電耗。
7.7 空氣阻力試驗
應按附錄A給定的方法，在測量加濕量的同時，測量加濕器前、后的靜壓差。
7.8 絕緣電阻試驗
在常溫、常濕條件下，用500V及以上絕緣電阻計測量加濕器帶電部分和非帶電金屬部分之間的絕緣電阻。
7.10 泄漏電流試驗
對于單相器具施加1.06倍的額定電壓，對于三相器具施加1.06倍的額定電壓除以√3，在施加試驗電壓5s內，測量機組外露的金屬部分與電源線之間的泄漏電流。
7.11 接地電阻試驗
用接地電阻儀測量機組外殼與接地端子之間的電阻。
7.12 濕熱試驗
按GB/T 2423.3規定的試驗條件和方法，連續運行48h后進行測量。
8 檢驗規則
8.2 檢驗項目

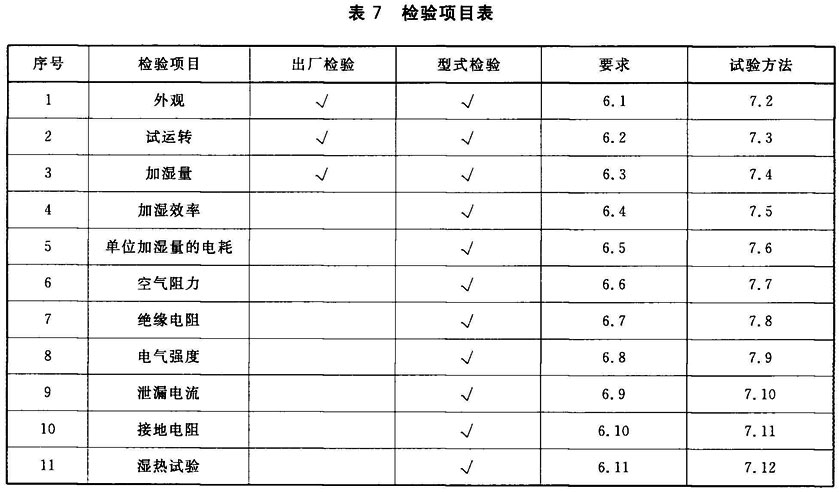

加濕器的檢驗項目應符合表7的規定。
9 標志、包裝、運輸和貯存
9.1 標志
每臺加濕器應在明顯部位設有標記，標簽牢固固定于外框。若有需要還應標明氣流方向，標志內容應包括：
a)產品名稱；
b)標記；
c)額定電壓、功率；
d)標準試驗工況下的加濕量；
e)制造廠名稱、產品出廠年、月、日。
9.3 運輸
在加濕器運輸過程中按包裝箱上標志放置，并采取固定措施，堆放高度以不損壞或壓壞加濕器為原則。
附錄A 空氣濕差法
附錄B 空氣干、濕球溫度測量裝置
B.1 裝置的組成

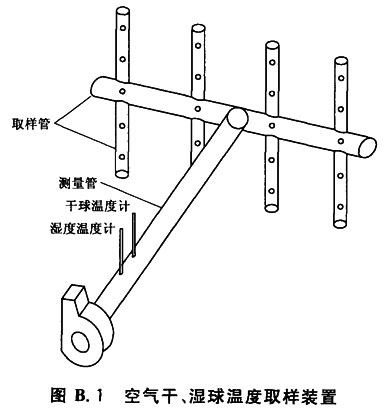

空氣干、濕球溫度測量裝置是用來測量流過該斷面空氣的平均溫、濕度的，由采樣管、干、濕球溫度測量管和風機組成，如圖B.1所示。
B.2 采樣管
采樣管設在加濕器試驗段內，應使采樣孔均布該斷面，至少每0.01m2的斷面有一采樣孔。
B.3 干、濕球溫度測量管
干、濕球溫度測量管的當量直徑不應小于75mm，干、濕球溫度測量儀的感溫元件應靠近，以便測量同一采樣空氣。干球溫度計應設在濕球溫度計的上游或某一旁側，使干球溫度的測量結果不會受到濕球溫度計水分蒸發的影響。測量管外部應保溫。
B.4 采樣風機
采樣風機應位于測溫儀的下游，以防止風機產生熱量影響溫度計讀數，其空氣流量應能保證流過濕球溫度計的風速為(5±1)m/s。
