GB/T 32835-2016 建筑采暖用鋼制散熱器配件通用技術條件 （完整版）
1 范圍
1 范圍
本標準規定了建筑采暖用鋼制散熱器配件的術語和定義、分類與標記、結構、要求、試驗方法、檢驗規則以及合格證、包裝和貯運。
本標準適用于符合GB／T 29039規定的鋼制采暖散熱器的片頭、鋼管、螺紋管口、絲堵、放氣絲堵主要配件。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB／T 223.60 鋼鐵及合金化學分析方法 高氯酸脫水重量法測定硅含量
GB／T 223.62 鋼鐵及合金化學分析方法 乙酸丁酯萃取光度法測定磷量
GB／T 223.63 鋼鐵及合金化學分析方法 高碘酸鈉(鉀)光度法測定錳量
GB／T 223.67 鋼鐵及合金 硫含量的測定 次甲基藍分光光度法
GB／T 223.71 鋼鐵及合金化學分析方法 管式爐內燃燒后重量法測定碳含量
GB／T 241 金屬管 液壓試驗方法
GB／T 699 優質碳素結構鋼
GB／T 700 碳素結構鋼
GB／T 985.1 氣焊、焊條電弧焊、氣體保護焊和高能束焊的推薦坡口
GB 2102 鋼管的驗收、包裝、標志和質量證明書
GB／T 2828.1 計數抽樣檢驗程序 第1部分：按接收質量限(AQL)檢索的逐批檢驗抽樣計劃
GB／T 6461-2002 金屬基體上金屬和其他無機覆蓋層 經腐蝕試驗后的試樣和試件的評級
GB／T 7307 55°非密封管螺紋
GB／T 10125 人造氣氛腐蝕試樣 鹽霧試驗
GB／T 12467.3 金屬材料熔焊質量要求 第3部分：一般質量要求
GB／T 19866 焊接工藝規程及評定的一般原則
GB／T 29039 鋼制采暖散熱器
QB／T 3834 輕工產品金屬鍍層和化學處理層的厚度測試方法 磁性法
3 術語和定義
3.1
片頭 terminal part
冷軋鋼板經沖壓成型，與鋼管對接焊組成鋼制采暖散熱器的部件。由兩塊材料加工成型的片頭為合體片頭，由單塊材料加工成型的片頭為整體片頭。
3.2
螺紋管口 screwed connector
焊接在散熱器上與供暖系統連接的螺紋部件。
3.3
絲堵 pipe plug
封堵鋼制采暖散熱器的螺紋配件。
3.4
放氣絲堵 radiator vent cock
安裝在散熱器上，用于手動排除空氣的裝置。
4 分類與標記
4.1 分類
鋼制采暖散熱器配件包括片頭、鋼管、螺紋管口、絲堵、放氣絲堵，分別用PT、G、LG、S、FS表示。
5 結構
5 結構
片頭、鋼管、螺紋管口、絲堵、放氣絲堵示意圖分別見圖1～圖8。
說明：
——片頭合片焊接面與片頭組焊面的平行度；
B——寬度；
H——高度；
H1——片頭水口中心至片頭和鋼管對焊端面部位的高度；
L——厚度；
L1——橢圓管頂部至合體片頭對焊部位厚度。

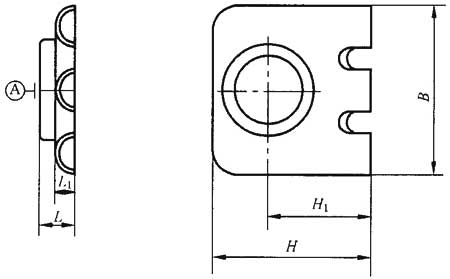

圖1 兩柱(橢圓管)合體片頭示意圖
說明：
——片頭與片頭組焊連接部位兩端面的平行度；
B——寬度；
H——高度；
H1——片頭水口中心至片頭和鋼管對焊端面部位的高度；
L——厚度；
L1——片頭與鋼管對焊端面部位的厚度。

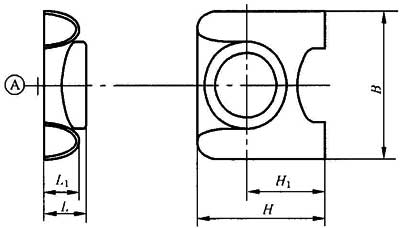

圖2 兩柱(橢圓管)整體片頭示意圖
說明：
——片頭與片頭組焊連接部位兩端面的平行度；
B——寬度；
H——高度；
H1——片頭水口中心至片頭和鋼管對焊端面部位的高度；
L——厚度；
L1——片頭與鋼管對焊端面部位的厚度。

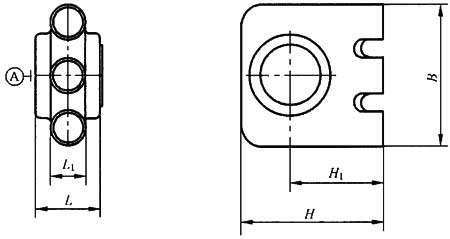

圖3 三柱(圓管)整體片頭示意圖
說明：
——片頭合片焊接面與片頭組焊面的平行度；
B——寬度；
H——高度；
H1——片頭水口中心至片頭和鋼管對焊端面部位的高度；
L——厚度；
L1——圓管頂部至合體片頭對焊部位厚度。

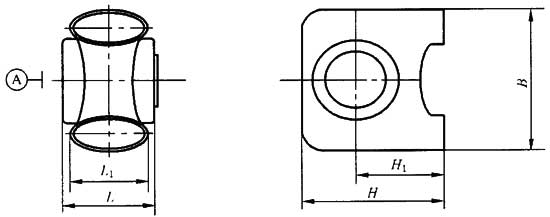

圖4 三柱(圓管)合體片頭示意圖
說明：
L——長度。

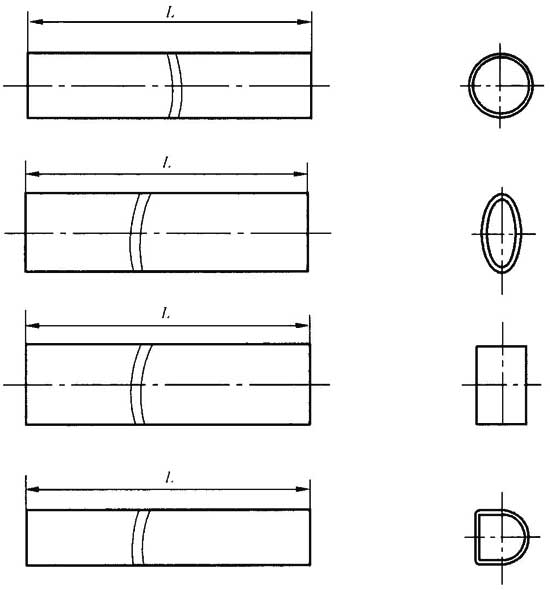

圖5 鋼管示意圖

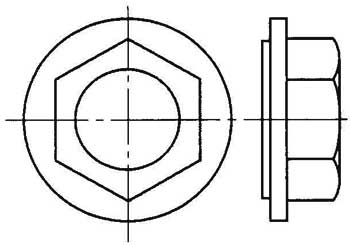

圖6 螺紋管口示意圖

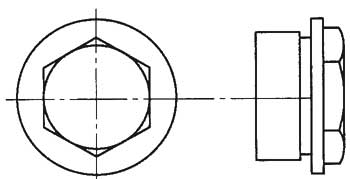

圖7 絲堵示意圖

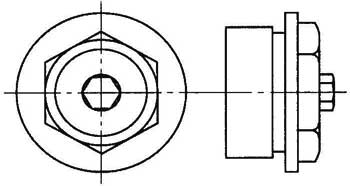

圖8 放氣絲堵示意圖
6 要求
7 試驗方法
8 檢驗規則
8.1 檢驗分類
片頭、鋼管、螺紋管口、絲堵、放氣絲堵檢驗分為出廠檢驗和型式檢驗。
9 合格證、包裝和貯運
9.1 合格證
產品出廠應附產品合格證，應至少包括如下內容：
a) 產品商標；
b) 制造廠名稱和地址；
c) 產品名稱及標記；
d) 出廠日期；
e) 產品執行標準編號。
