GB/T 29580-2013 時間法集中空調分戶計量裝置 （完整版）
1 范圍
1 范圍
本標準規定了時間法集中空調分戶計量裝置（以下簡稱裝置）的術語和定義、要求、試驗方法、檢驗規則、標志、運輸和貯存。
本標準適用于通過計算集中空調系統的末端設備通斷控制的運行時間，來進行分戶計量的裝置。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。
GB/T 191 包裝儲運圖示標志
GB/T 2423.1 電工電子產品環境試驗 第2部分：試驗方法 試驗A：低溫
GB/T 2423.2 電工電子產品環境試驗 第2部分：試驗方法 試驗B：高溫
GB 4793.1 測量、控制和實驗室用電氣設備的安全要求 第1部分：通用要求
GB/T 6388 運輸包裝收發貨標志
GB/T 6587-2012 電子測量?jī)x器 通用規范
GB/T 9969 工業產品使用說明書 總則
GB/T 17626.4-2008 電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗
GB/T 17626.5-2008 電磁兼容 試驗和測量技術 浪涌（沖擊）抗擾度試驗
GB/T 17626.8-2008 電磁兼容 試驗和測量技術 工頻磁場抗擾度試驗
GB/T 17626.11-2008 電磁兼容 試驗和測量技術 電壓暫降、短時中斷和電壓變化的抗擾度試驗
3 術語和定義
3.1 時間法分戶計量 time-based cost-allocation
以集中空調末端設備通斷控制的當量時間為依據對冷（熱）用量分?jǐn)偟姆椒ā?/p>
3.2 時間法集中空調分戶計量裝置 time-based cost-allocation device for central air-conditioning system
在集中空調系統正常運行時，采集末端設備的開關狀態、風速狀態和運行時間等信息，計算不同風速下熱交換累積時間的裝置。分戶計量裝置包括數據采集、傳輸和處理等功能模塊。
末端設備 terminal
在集中空調系統中的風機盤管、組合式空調器、地暖盤管等熱交換設備。
3.3 熱交換時間 heat transmission time
在制冷（熱）系統正常運行的情況下，末端設備在熱交換狀況下的累積運行時間。
3.4 當量時間 equivalent time
將末端設備不同的換熱功率下的熱交換時間折算為統一功率下的時間量。
3.5 采集器 sampler
對末端設備熱交換時間進行采集并存儲的裝置單元，按末端設備的配套電控閥門的數量分為無閥、有閥（單閥或雙閥）采集器，還可分為帶溫控和不帶溫控功能的采集器。
4 要求
4.2 外觀
裝置外殼、標牌、接線柱等應無明顯的擦傷和變形，外殼部分的文字、數字和符號應清晰，無玷污殘缺。裝置應具有人機操作界面，按鍵時應響應良好，顯示無缺畫、重影、模糊等不良現象。
4.4 計時誤差
裝置的計時誤差不應超過±1.0％。
4.5 安全要求
裝置的安全要求應符合GB 4793.1的有關規定。
5 試驗方法
5.1 試驗條件
試驗條件應符合以下規定：
a)環境溫度為15℃～35℃。相對濕度為45％～75％；
b)試驗電源電壓為AC 220V±22V，頻率50Hz±1Hz；
c)除地磁場外，應無其他外磁場影響。
5.2 外觀檢驗
外觀檢驗采用目測方式。
5.5 安全試驗
裝置的安全試驗應按GB 4793.1的有關規定進行。
6 檢驗規則
6.1 檢驗分類
產品檢驗分為出廠檢驗和型式檢驗。
7 標志、運輸和貯存
7.2 運輸
運輸時應輕放輕卸，按箱子箭頭標志堆放，避免激烈震動、撞擊和日曬雨淋。
7.3 貯存
產品應貯存在通風干燥的倉庫內，周?chē)鸁o(wú)腐蝕性氣體，切忌靠近水源和熱源。
附錄A 時間法集中空調分戶計量裝置結構
附錄A
（資料性附錄）
時間法集中空調分戶計量裝置結構
圖A．1中點畫線內部分為時間法集中空調分戶計量裝置示意圖。

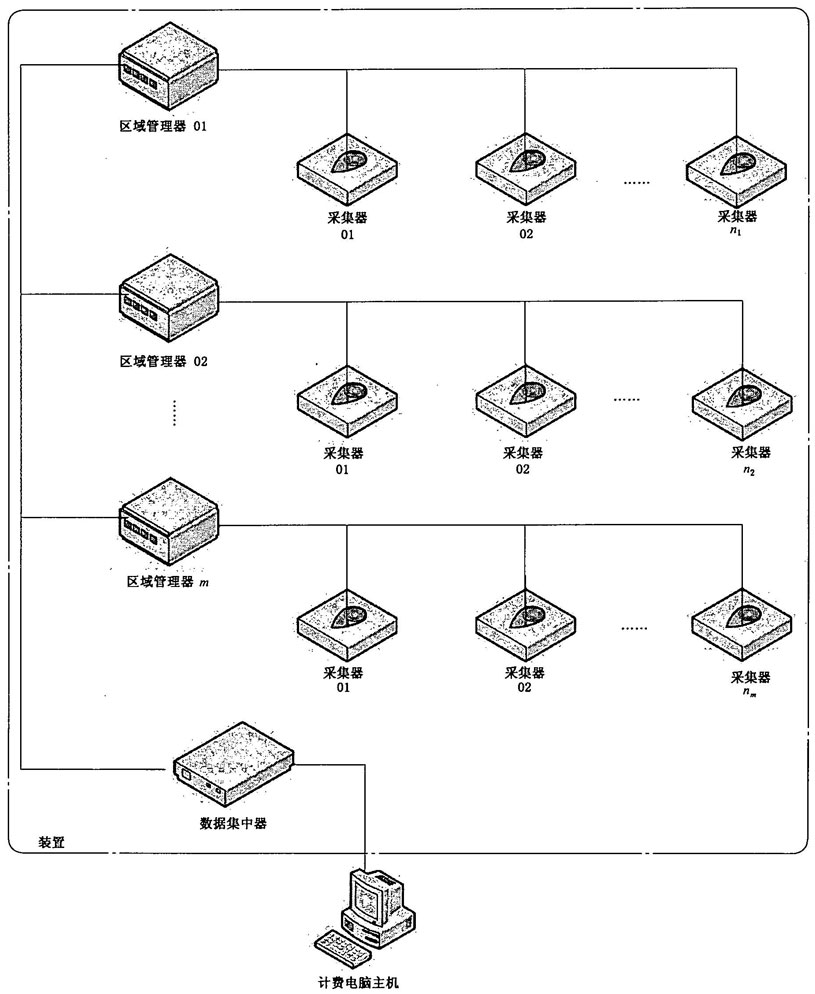

圖A．1 計量裝置示意圖
附錄B 時間法集中空調分戶計量裝置計費方法
B.1 計費方法
時間法集中空調分戶計量裝置檢測末端設備熱交換時間，然后根據當量時間進行冷、熱總費用分?jǐn)偂?br/>計費公式：基本費用＋（某戶當量時間÷總當量時間）×待攤費用總額
B.2 基本費用
按面積大小收取的費用。
B.3 當量時間
當量時間按式(B.1)計算：
式中：
T——當量時間，單位為分；
Ki——末端設備某擋位下的額定熱交換功率與基準功率之比，無量綱；
Ti——與Ki對應的擋位累計熱交換時間，單位為分；
i——某一風速擋位；
n——風速擋位總數。
