GB 50495-2009 太陽能供熱采暖工程技術規范 （完整版）
公告
中華人民共和國住房和城鄉建設部
公 告
第262號
關于發布國家標準《太陽能供熱采暖工程技術規范》的公告
現批準《太陽能供熱采暖工程技術規范》為國家標準，編號為GB 50495 - 2009，自2009年8月1日起實施。其中，第1.0.5、3.1.3、3.4.1(1)、3.6.3(4)、4.1.1條（款）為強制性條文，必須嚴格執行。
本規范由我部標準定額研究所組織中國建筑工業出版社出版發行。
中華人民共和國住房和城鄉建設部
2009年3月19日
前言
前 言
根據原建設部“關于印發《二〇〇二～二〇〇三年度工程建設國家標準制訂、修訂計劃》的通知”（建標[2003] 104號）和“關于印發《2006年工程建設標準規范制訂、修訂計劃（第一批）》的通知”（建標[2006] 77號）的要求，由中國建筑科學研究院會同有關單位共同編制了本規范。
在規范編制過程中，編制組進行了廣泛深入的調查研究，認真總結了工程實踐經驗，參考了國外相關標準和先進經驗，并在廣泛征求意見的基礎上，通過反復討論、修改和完善，制定了本規范。
本規范共分5章和7個附錄。主要內容是：總則，術語，太陽能供熱采暖系統設計，太陽能供熱采暖工程施工，太陽能供熱采暖工程的調試、驗收與效益評估。
本規范中以黑體字標志的條文為強制性條文，必須嚴格執行。
本規范由住房和城鄉建設部負責管理和對強制性條文的解釋，由中國建筑科學研究院負責具體技術內容的解釋。
本規范在執行過程中，請各單位注意總結經驗，積累資料，隨時將有關意見和建議反饋給中國建筑科學研究院(地址：北京北三環東路30號；郵政編碼：100013)，以供修訂時參考。
本規范主編單位： 中國建筑科學研究院
本規范參編單位： 國家住宅與居住環境工程技術研究中心
國際銅業協會（中國）
北京市太陽能研究所有限公司
昆明新元陽光科技有限公司
深圳市嘉普通太陽能有限公司
北京創意博能源科技有限公司
山東力諾瑞特新能源有限公司
皇明太陽能集團有限公司
北京清華陽光能源開發有限責任公司
江蘇太陽雨太陽能有限公司
北京九陽實業公司
艾歐史密斯（中國）熱水器有限公司
默洛尼衛生潔具（中國）有限公司
北京北方賽爾太陽能工程技術有限公司
北京天普太陽能工業有限公司
陜西華夏新能源科技有限公司
本規范主要起草人：鄭瑞澄 路賓 李忠 何濤 張磊 張昕宇 孫寧 朱敦志 朱培世 鄒懷松 劉學真 孫峙峰 倪超 徐志斌 馮愛榮 竇建清 焦青太 趙國華 程兆山 方達龍 趙大山 任杰 霍炳男
主要審查人員名單：李娥飛 羅振濤 殷志強 劉振印 張樹君 何梓年 楊純?nèi)A 宋業輝 賈鐵鷹
1 總則
1.0.1 為規范太陽能供熱采暖工程的設計、施工及驗收，做到安全適用、經濟合理、技術先進可靠，保證工程質量，制定本規范。
1.0.2 本規范適用于在新建、擴建和改建建筑中使用太陽能供熱采暖系統的工程，以及在既有建筑上改造或增設太陽能供熱采暖系統的工程。
1.0.3 太陽能供熱采暖系統應與工程建設項目同步設計、同步施工、統一驗收、同時投入使用。
1.0.4 太陽能供熱采暖系統應做到全年綜合利用，在采暖期為建筑物提供供熱采暖，在非采暖期為建筑物提供生活熱水或其他用熱。
1.0.5 在既有建筑上增設或改造太陽能供熱采暖系統，必須經建筑結構安全復核，滿足建筑結構及其他相應的安全性要求，并經施工圖設計文件審查合格后，方可實施。
1.0.6 設置太陽能供熱采暖系統的新建、改建、擴建和既有供暖建筑物，建筑熱工與節能設計不應低于國家有關建筑節能標準的規定。
1.0.7 太陽能供熱采暖工程設計、施工及驗收除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術語
2.0.1 太陽能供熱采暖系統 solar heating system
將太陽能轉換成熱能，供給建筑物冬季采暖和全年其他用熱的系統，系統主要部件有太陽能集熱器、換熱蓄熱裝置、控制系統、其他能源輔助加熱/換熱設備、泵或風機、連接管道和末端供熱采暖系統等。
2.0.2 短期蓄熱太陽能供熱采暖系統 solar heating system with short-term heat storage
僅設置具有數天貯熱容量設備的太陽能供熱采暖系統。
2.0.3 季節蓄熱太陽能供熱采暖系統 solar heating system with seasonal heat storage
設置的貯熱設備容量，可貯存在非采暖期獲取的太陽能量，用于冬季供熱采暖的太陽能供熱采暖系統。
2.0.4 液體工質太陽能集熱器 solar liquid collector
吸收太陽輻射并將產生的熱能傳遞到液體傳熱工質的裝置。
2.0.5 太陽能空氣集熱器 solar air collector
吸收太陽輻射并將產生的熱能傳遞到空氣傳熱工質的裝置。
2.0.6 液體工質集熱器太陽能供熱采暖系統 solar heating system using solar liquid collector
使用液體工質太陽能集熱器的太陽能供熱采暖系統。
2.0.7 太陽能空氣集熱器供熱采暖系統 solar heating systemusing solar air collector
使用太陽能空氣集熱器的太陽能供熱采暖系統。
2.0.8 太陽能集熱系統 solar collector loop
用于收集太陽能并將其轉化為熱能傳遞到蓄熱裝置的系統，包括太陽能集熱器、管路、泵或風機（強制循環系統）、換熱器（間接系統）、蓄熱裝置及相關附件。
2.0.9 直接式太陽能集熱系統（直接系統） solar direct system
在太陽能集熱器中直接加熱水供給用戶的太陽能集熱系統。
2.0.10 間接式太陽能集熱系統（間接系統） solar indirect system
在太陽能集熱器中加熱液體傳熱工質，再通過換熱器由該種傳熱工質加熱水供給用戶的太陽能集熱系統。
2.0.11 開式太陽能集熱系統（開式系統） solar open system
與大氣相通的太陽能集熱系統。
2.0.12 閉式太陽能集熱系統（閉式系統） solar closed system
不與大氣相通的太陽能集熱系統。
2.0.13 排空系統 drain down system
在可能發生工質被凍結情況時，可將全都工質全部排空以防止凍害的直接式太陽能集熱系統。
2.0.14 排回系統drain back system
在可能發生工質被凍結情況時，可將全部工質排回室內貯液罐以防止凍害的間接式太陽能集熱系統。
2.0.15 防凍液系統 antifreeze system
采用防凍液作為傳熱工質以防止凍害的間接式太陽能集熱系統。
2.0.16 循環防凍系統 prevent freeze with circulation
在可能發生工質被凍結情況時，啟動循環泵使工質循環以防止凍害的直接式太陽能集熱系統。
2.0.17 太陽能保證率 solar fraction
太陽能供熱采暖系統中由太陽能供給的熱量占系統總熱負荷的百分率。
2.0.18 系統費效比 cost/benefit ratio of the system
太陽能供熱采暖系統的增投資與系統在正常使用壽命期內的總節能量的比值(元/kWh)，表示利用太陽能節省每千瓦小時常規能源熱量的投資成本。
2.0.19 建筑物耗熱量 heat loss of building
在計算采暖期室外平均氣溫條件下，為保持室內設計計算溫度，建筑物在單位時間內消耗的、需由室內供暖設備供給的熱量。單位為瓦。
2.0.20 采暖熱負荷 heating load for space heating
在采暖室外計算溫度條件下，為保持室內設計計算溫度，建筑物在單位時間內消耗的、需由供熱設施供給的熱量。單位為瓦。
2.0.21 太陽能集熱器總面積 gross collector area
整個集熱器的最大投影面積，不包括那些固定和連接傳熱工質管道的組成部分。單位為平方米(m 2 )。
2.0.22 太陽能集熱器采光面積 aperture collector area
非會聚太陽輻射進入集熱器的最大投影面積。單位為平方米(m 2 )。
3 太陽能供熱采暖系統設計
4 太陽能供熱采暖工程施工
5 太陽能供熱采暖工程的調試、驗收與效益評估
附錄A 不同地區太陽能集熱器的補償面積比
A.0.1 太陽能集熱器的面積補償應按下式計算：

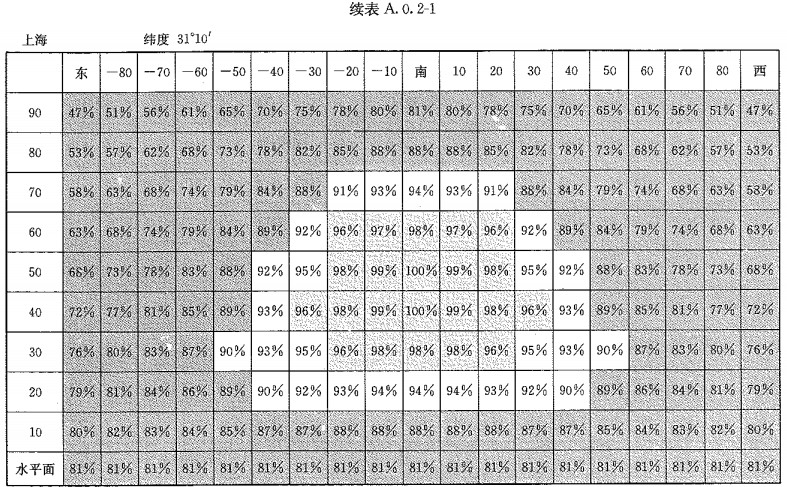

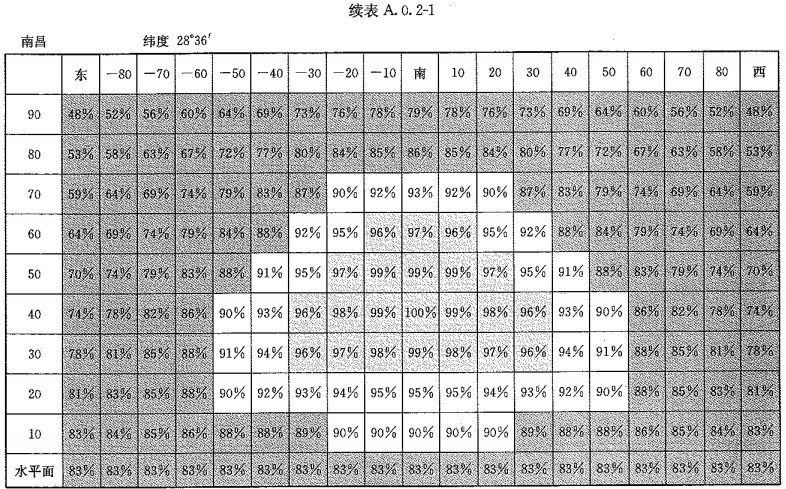

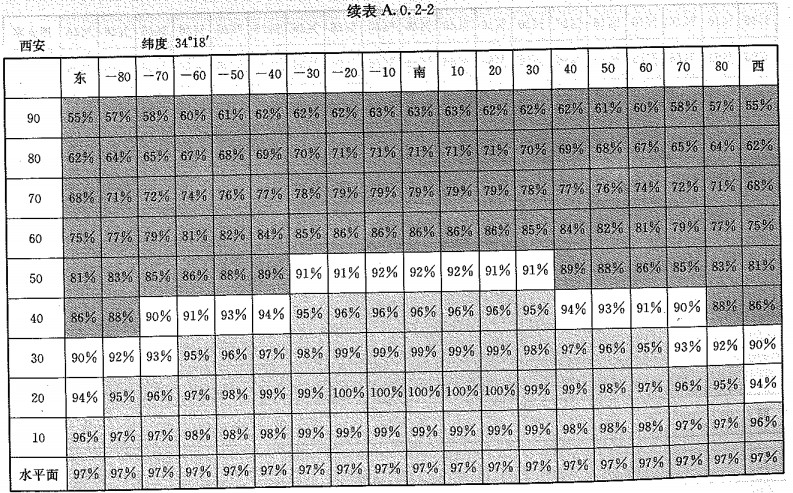

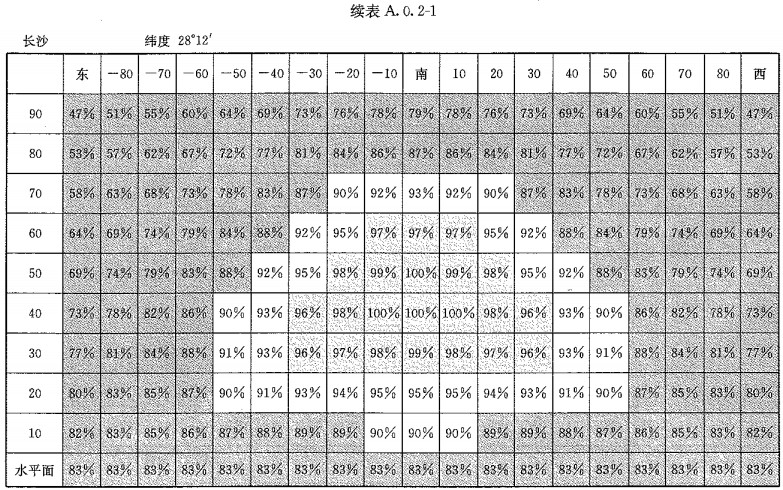

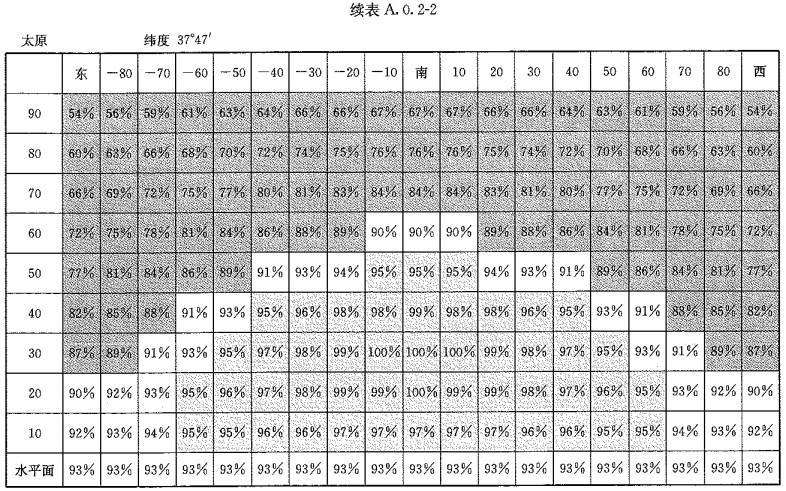

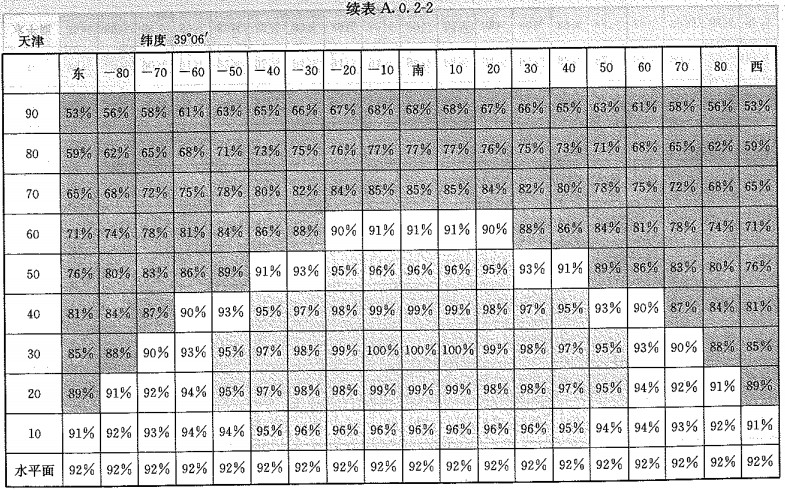

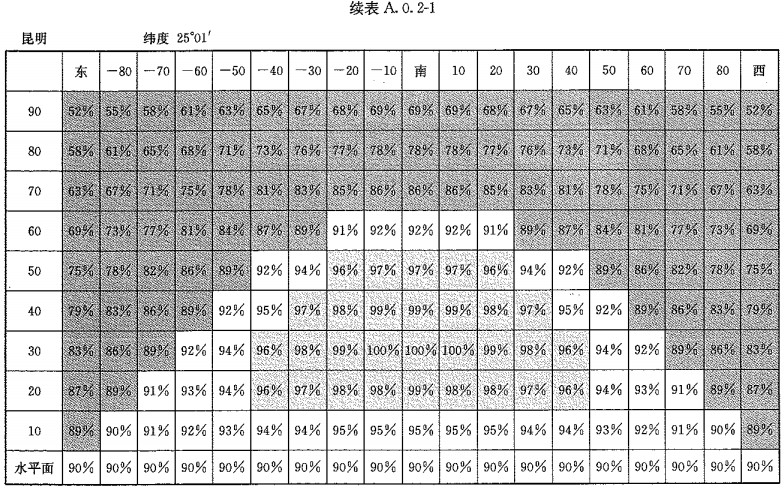

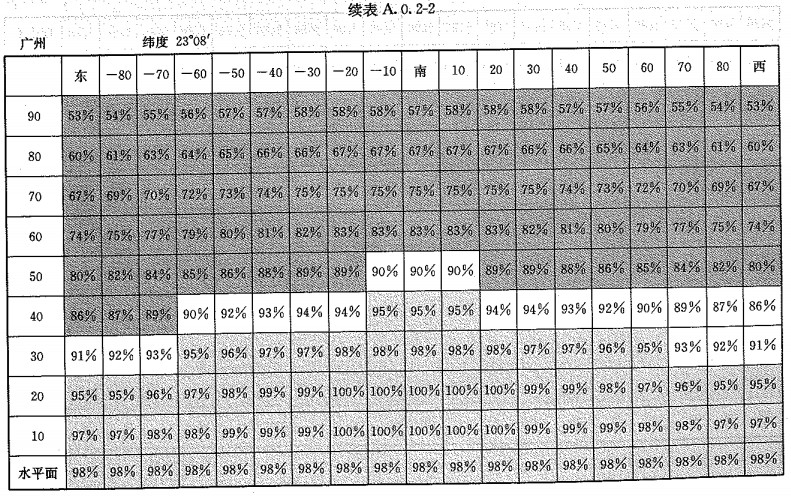

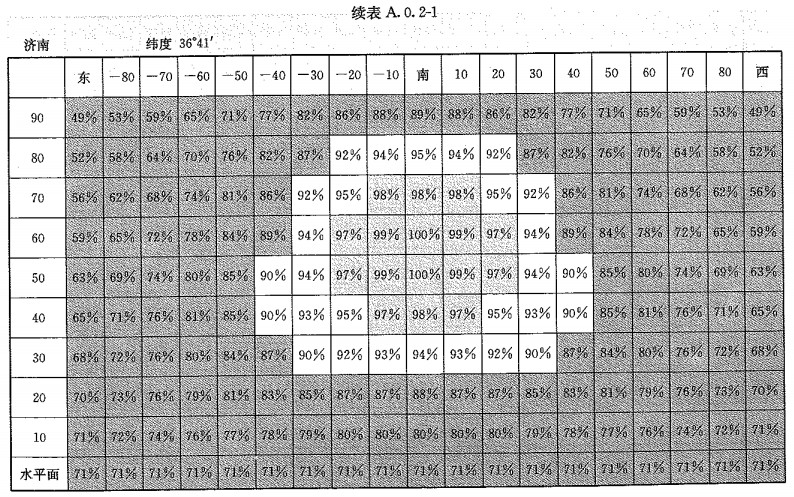

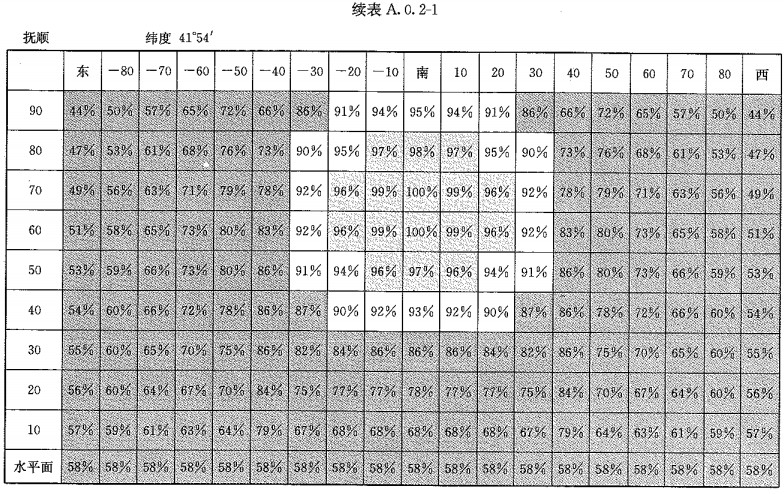

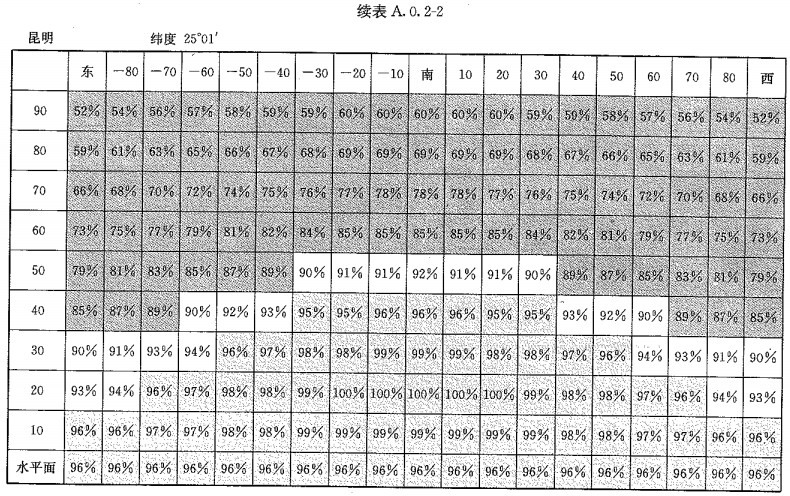

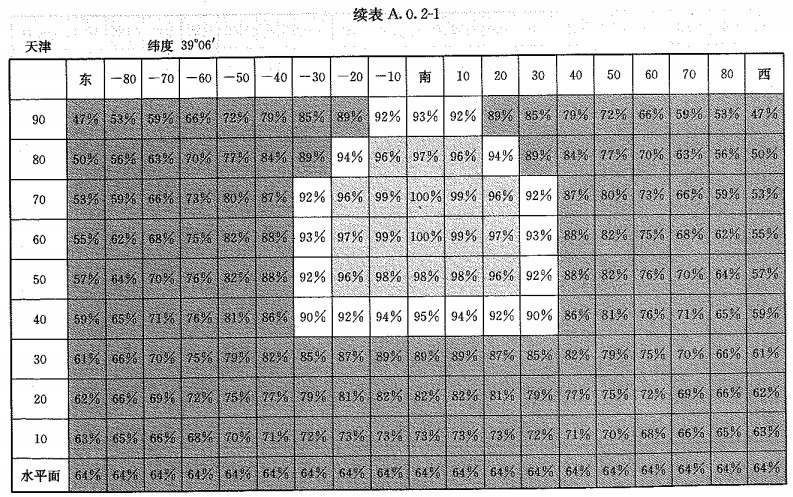

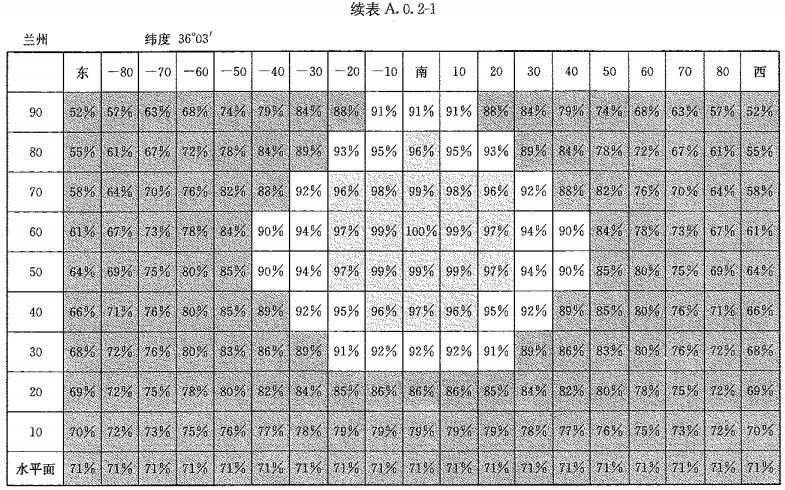

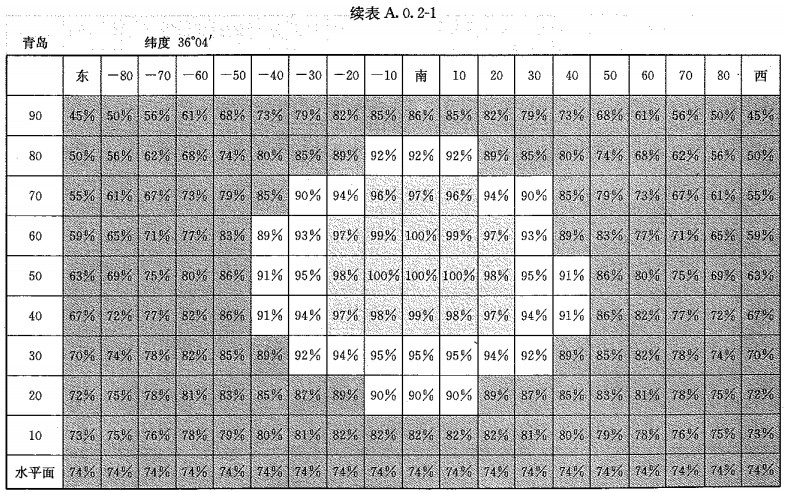

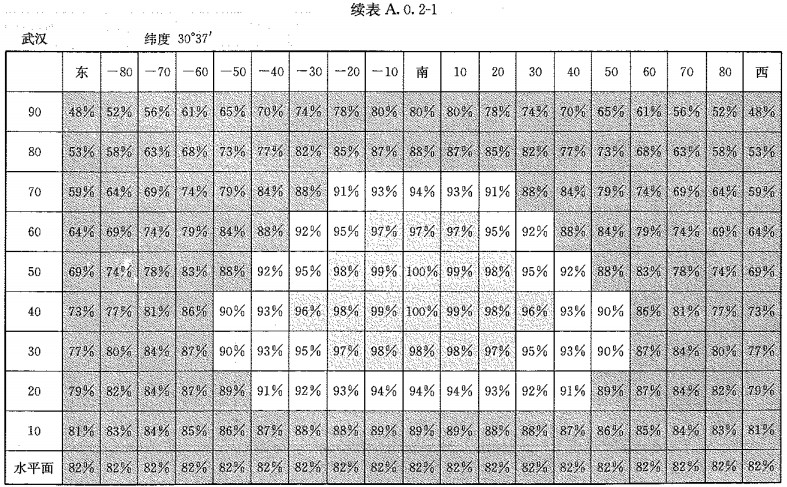

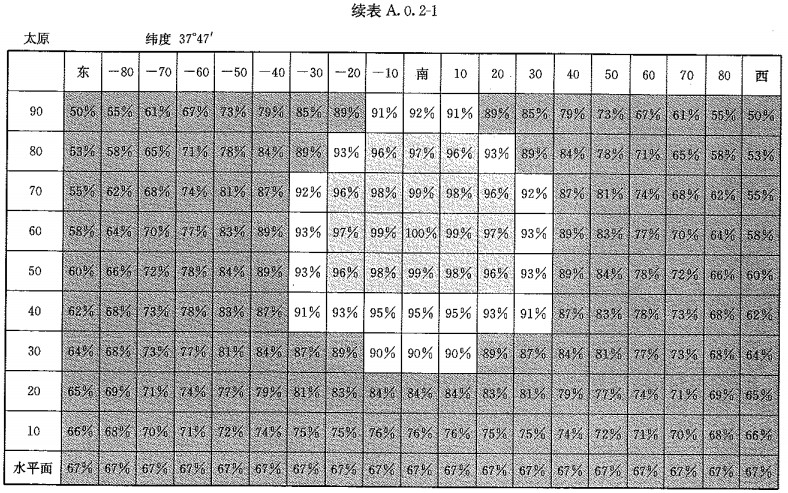

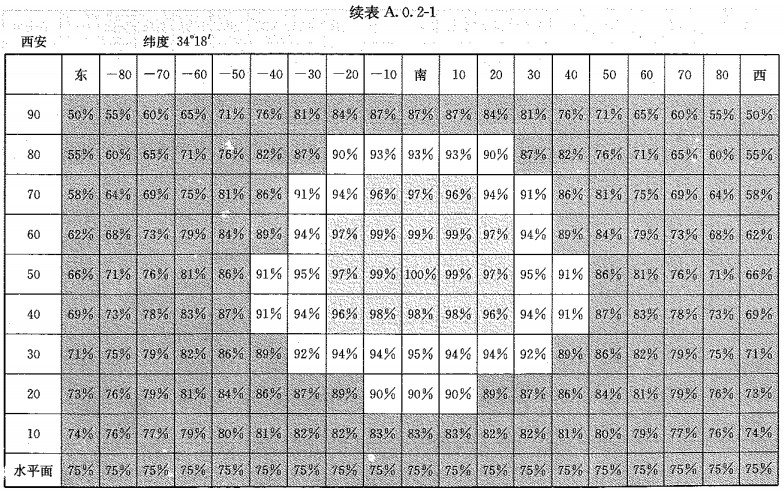

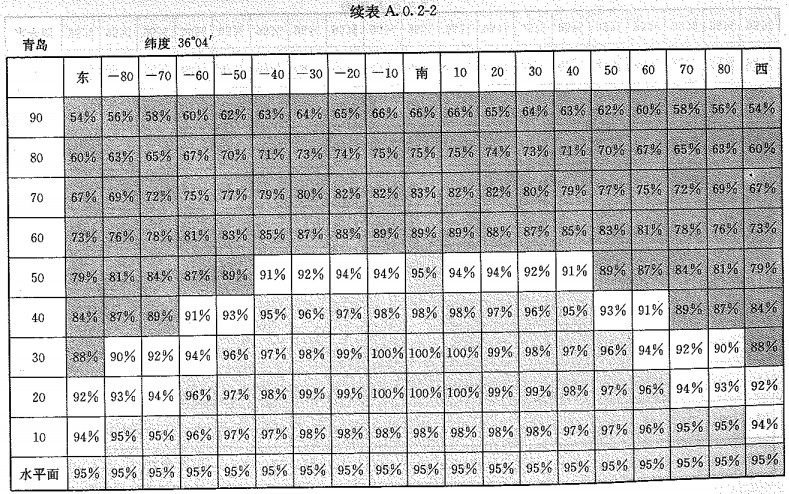

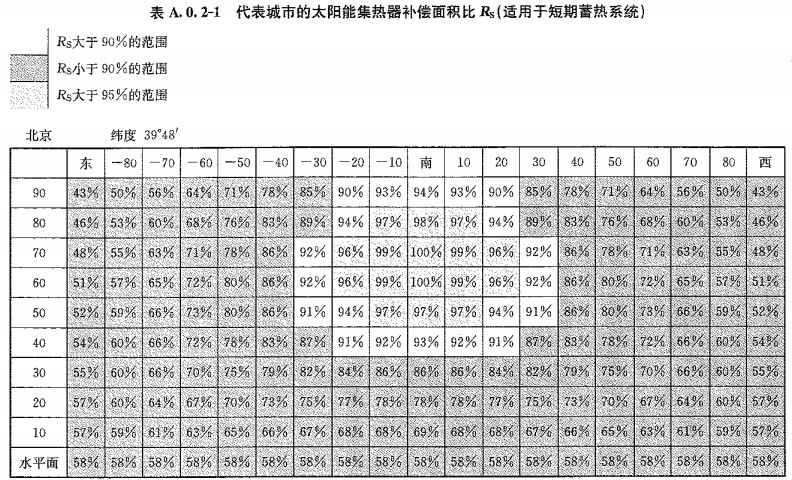

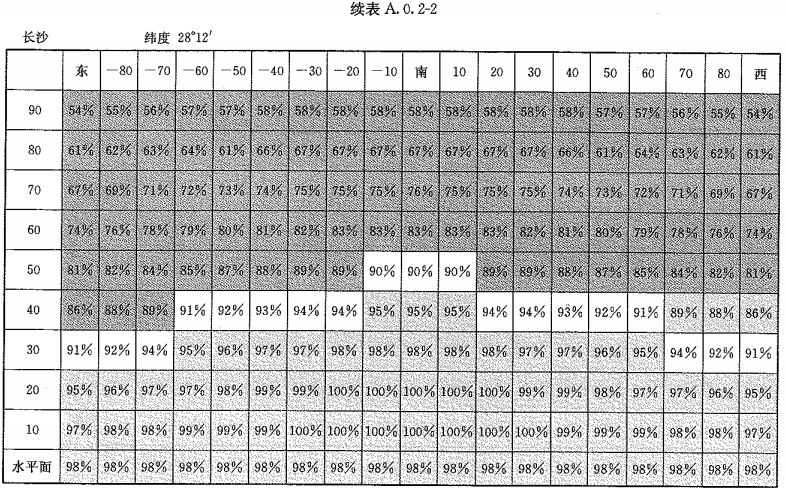

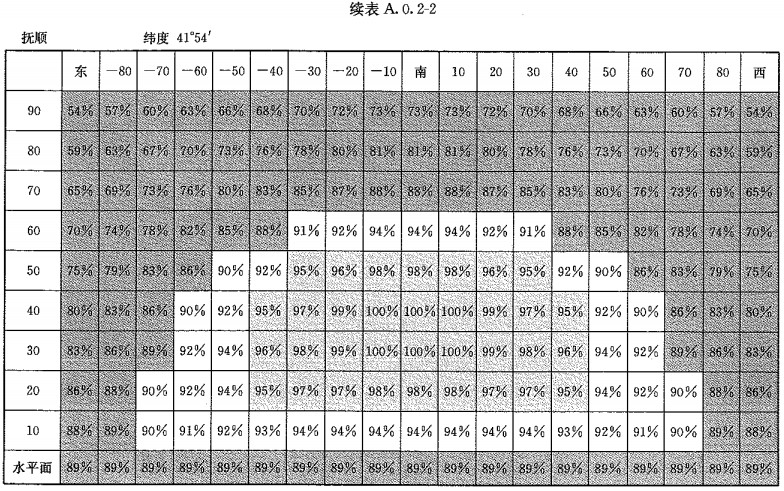

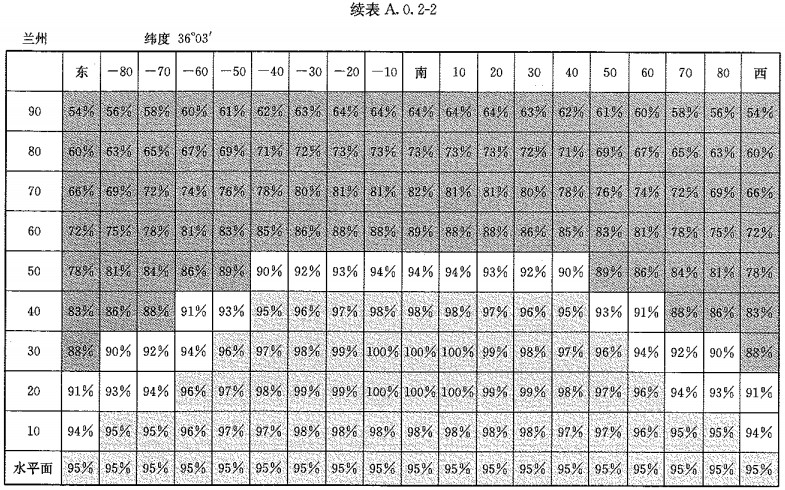

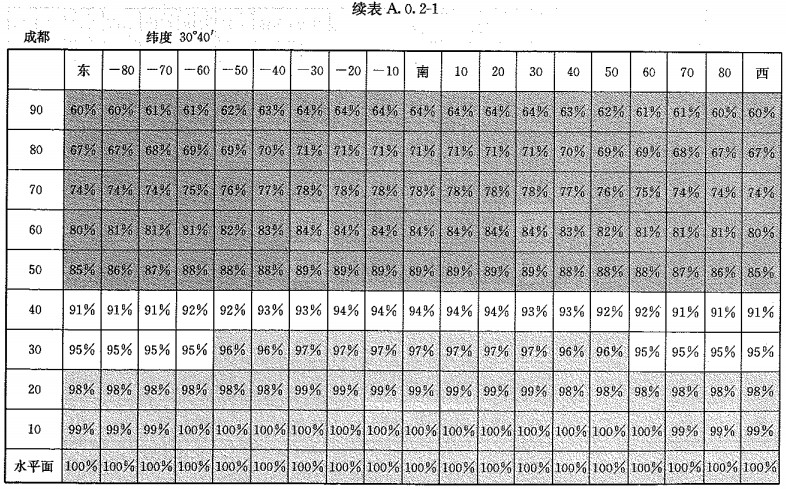

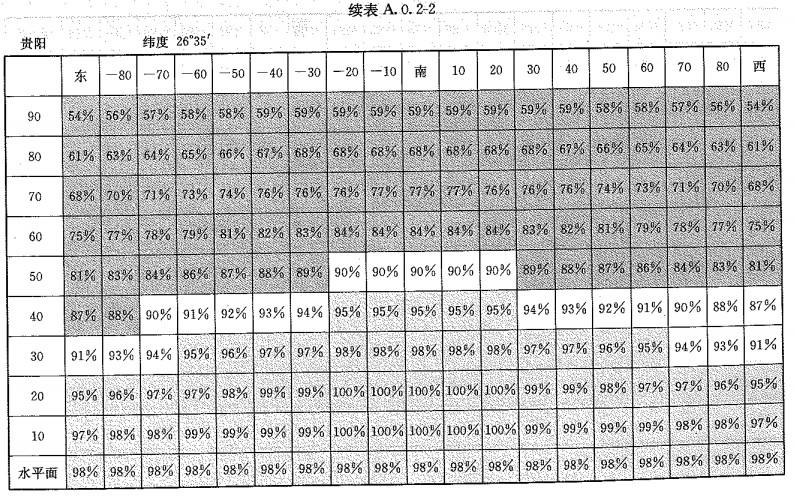

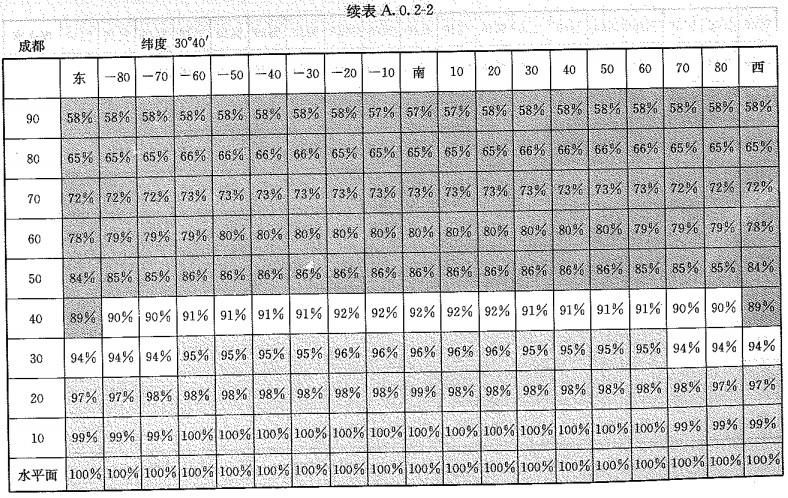

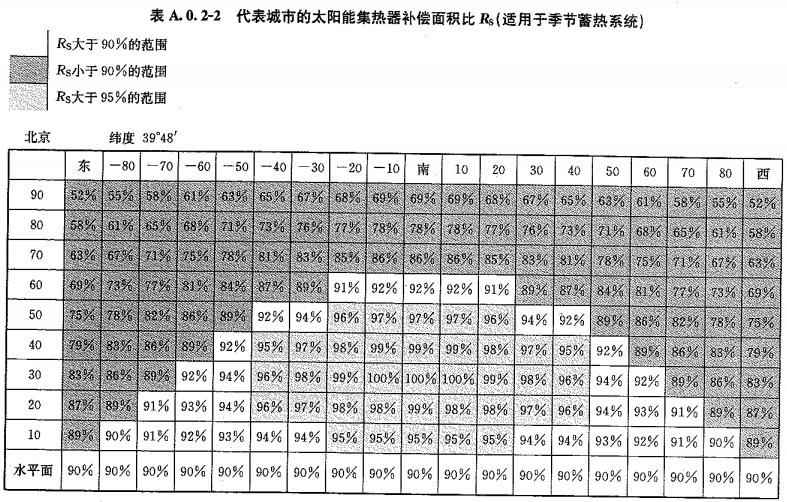

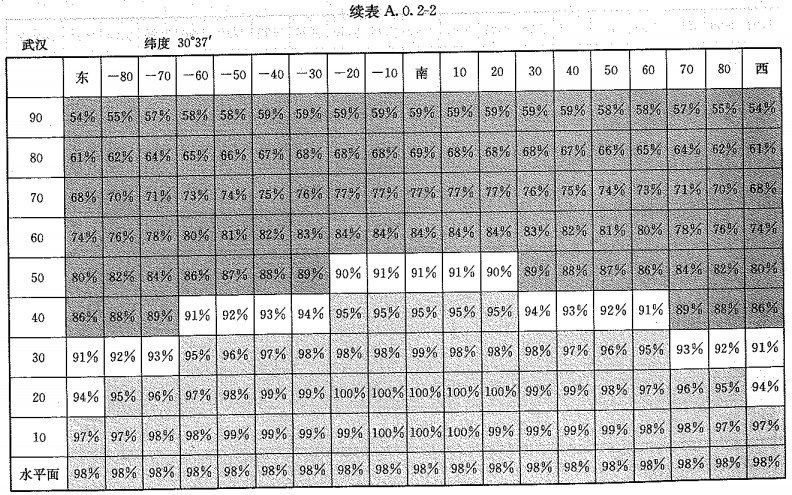

A.0.2 代表城市的太陽能集熱器補償面積比R s 可選用表A.0.2-1和表A.0.2-2中的對應值，表A.0.2-1適用于短期蓄熱系統，表A.0.2-2適用于季節蓄熱系統。表中未列入的城市，可選用與該表中距離最近，而且緯度最接近的城市的R s 對應值。
附錄B 代表城市氣象參數及不同地區太陽能保證率推薦值

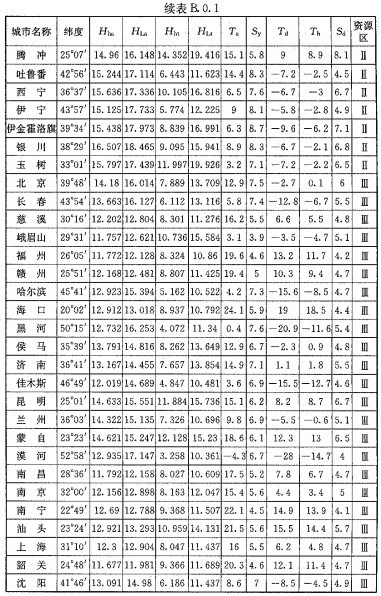

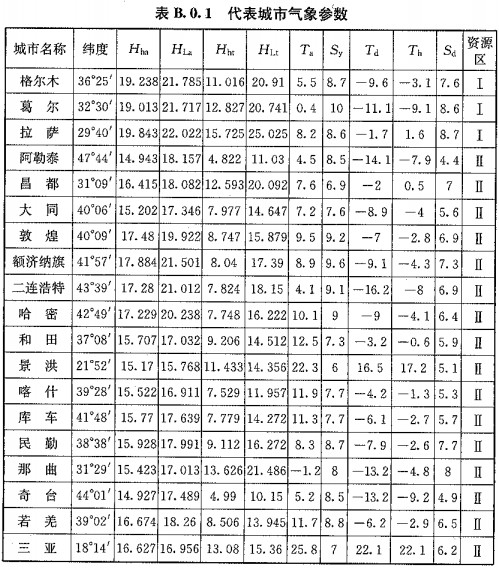

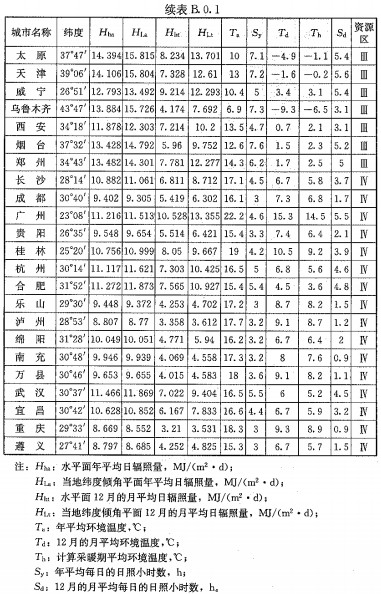

B.0.1 太陽能供熱采暖系統設計采用的氣象參數可按照表B.0.1選取。

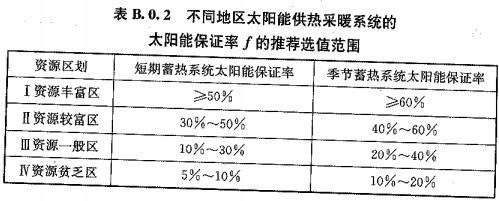

B.0.2 太陽能供熱采暖系統在不同資源區內的太陽能保證率f可按表B.0.2的推薦范圍選取。
附錄C 太陽能集熱器平均集熱效率計算方法

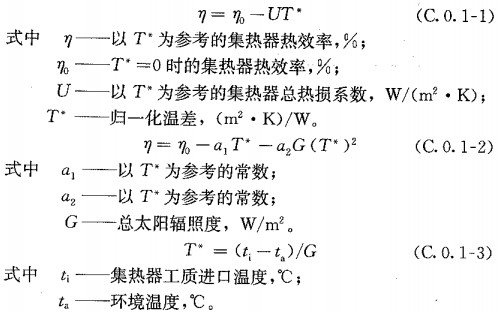

C.0.1 太陽能集熱器的集熱效率應根據選用產品的實際測試效率公式（C.0.1-1）或（C.0.1-2）進行計算。
C.0.2 短期蓄熱太陽能供熱采暖系統計算太陽能集熱器集熱效率時，歸一化溫差計算的參數選擇應符合下列原則：
1 這劫系統的t i 取供暖系統的回水溫度，間接系統的t i 等于供暖系統的回水溫度加換熱器的換熱溫差。
2 t a 取當?shù)?2月的月平均室外環境空氣溫度。

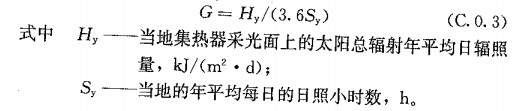

3 總太陽輻射照度G應按下式計算。
C.0.3 季節蓄熱太陽能供熱采暖系統計算太陽能集熱器集熱效率時，歸一化溫差計算的參數選擇應符合下列原則：
1 直接系統的t i 取供暖系統的回水溫度，間接系統的t i 等于供暖系統的回水溫度加換熱器的換熱溫差。
2 t a 取當?shù)氐哪昶骄彝猸h(huán)境空氣溫度。
3 總太陽輻照度G應按下式計算。
附錄D 太陽能集熱系統管路、水箱熱損失率計算方法
D.0.1 管路、水箱熱損失率η L 可按經驗取值估算，η L 的推薦取值范圍為：
短期蓄熱太陽能供熱采暖系統：10％～20％
季節蓄熱太陽能供熱采暖系統：10％～l5％
D.0.2 需要準確計算時，可按D.0.3～D.0.5條給出的公式迭代計算。

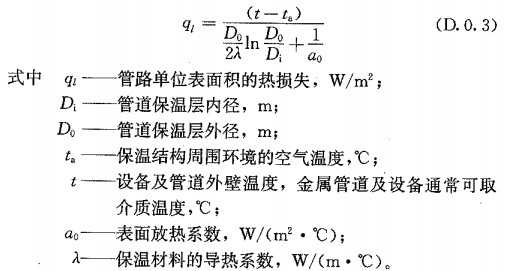

D.0.3 太陽能集熱系統管路單位表面積的熱損失可按下式計算：

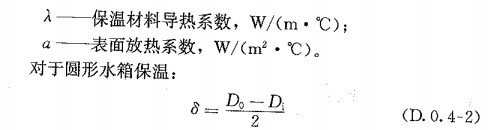

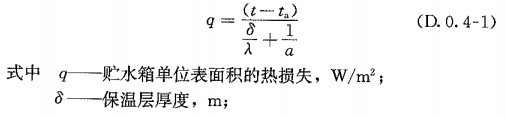

D.0.4 貯水箱單位表面積的熱損失可按下式計算：

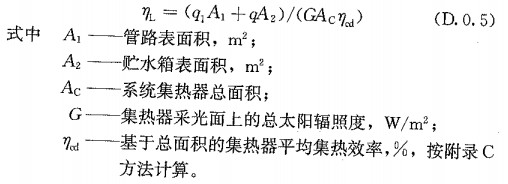

D.0.5 管路及貯水箱熱損失率η L 可按下式計算：
附錄E 間接系統熱交換器換熱面積計算方法

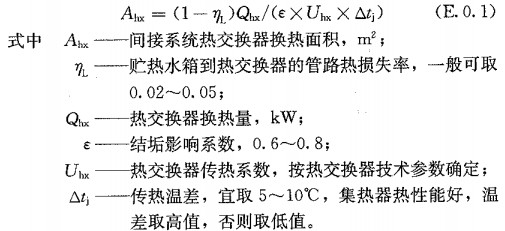

E.0.1 間接系統熱交換器換熱面積可按下式計算：

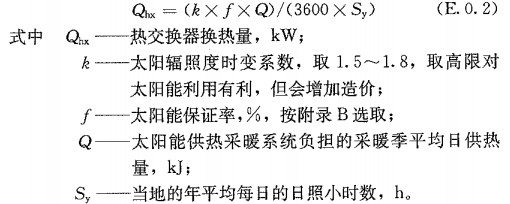

E.0.2 熱交換器換熱量可按下式計算：

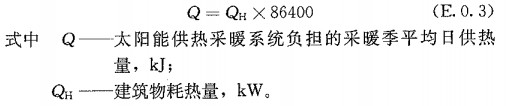

E.0.3 太陽能供熱采暖系統負擔的采暖季平均日供熱量可按下式計算：
附錄F 太陽能供熱采暖系統效益評估計算公式

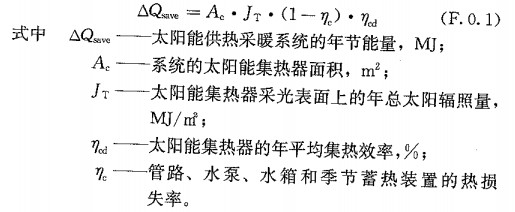

F.0.1 太陽能供熱采暖系統的年節能量可按下式計算：

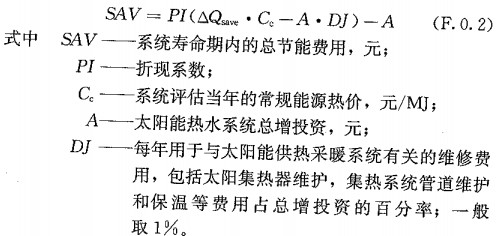

F.0.2 太陽能供熱采暖系統壽命期內的總結能費可按下式計算：

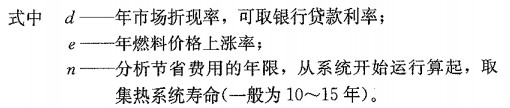

F.0.3 折現系數PI可按下式計算：

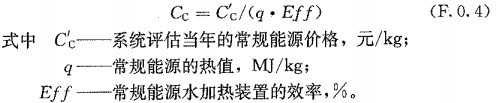

F.0.4 系統評估當年的常規能源熱價C C 可按下式計算：
F.0.5 太陽能供熱采暖系統的費效比可按下式計算：
F.0.6 太陽能供熱采暖系統的二氧化碳減排量可按下式計算：
附錄G 常用相變材料特性
附錄G 常用相變材料特性
