GB/T 18430.1-2007 蒸氣壓縮循環冷水(熱泵)機組 第1部分 （完整版）
1 范圍
1 范圍
本部分規定了電動機驅動的采用蒸氣壓縮制冷循環應用于工業或商業及類似用途的冷水（熱泵）機組（以下簡稱“機組”）的術語和定義、型式與基本參數、要求、試驗方法、檢驗規則、標志、包裝和貯存等。
本部分適用于制冷量為50kW以上的集中空調或工藝用冷水的機組，也適用于為防止因室外氣溫降低而引起凍結、在水中溶解化學藥劑作載冷（熱）的機組。以發動機（柴油機或燃?xì)鈾C(jī)）或透平發動機（蒸汽輪機或燃?xì)廨啓C(jī)）驅動的機組可參照?qǐng)?zhí)行。
本部分不適用于飲用水、飲料及不以水作載冷（熱）劑的工業專用的機組。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過GB／T 18430的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單（不包括勘誤的內容）或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。
GB 4208－1993 外殼防護等級（IP代碼）（eqv IEC 529：1989）
GB 4343．2 電磁兼容 家用電器、電動工具和類似器具的要求 第2部分：抗擾度 產品類標準（GB 4343．2－1999，idt CISPR 14－2：1997）
GB／T 10870－2001 容積式和離心式冷水（熱泵）機組性能試驗方法
GB／T 13306 標牌
GB／T 13384 機電產品包裝通用技術條件
GB／T 17758 單元式空氣調節機
GB 19577 冷水機組能效限定值及能源效率等級
JB／T 4330 制冷空調設備噪聲的測定
JB／T 4750 制冷裝置用壓力容器
JB／T 7249 制冷設備術語
JB 8654 容積式和離心式冷水（熱泵）機組 安全要求
3 術語和定義
3.1 名義工況性能系數（COP） coefficient of performance（COP）
在表2規定的名義工況下，機組以同一單位表示的制冷（熱）量除以總輸入電功率得出的比值。
3.2 部分負荷性能系數 part load value（PLV）
用一個單一數值表示的空氣調節用冷水機組的部分負荷效率指標，它基于機組部分負荷的性能系數值，按照機組在各種負荷下運行時間的加權因素計算得出。
3.2.1 綜合部分負荷性能系數 integrated part load value（IPLV）
用一個單一數值表示的空氣調節用冷水機組的部分負荷效率指標，基于表3規定的IPLV工況下機組部分負荷的性能系數值，按機組在特定負荷下運行時間的加權因素，通過式（1）獲得。
IPLV（或NPLV）＝2.3％×A＋41.5％×B＋46.1％×C＋10.1％×D………（1）
式中：
A——100％負荷時的性能系數COP（kW／kW）；
B——75％負荷時的性能系數COP（kW／kW）；
C——50％負荷時的性能系數COP（kW／kW）；
D——25％負荷時的性能系數COP（kW／kW）。
注1：部分負荷百分?jǐn)?shù)計算基準是指名義制冷量。
注2：部分負荷性能系數IPLV代表了平均的單臺機組的運行工況，可能不代表一個特有的工程安裝實例。
3.2.2 非標準部分負荷性能系數 non-standard part load value（NPLV）
用一個單一數值表示的空氣調節用冷水機組的部分負荷效率指標，基于表3規定的NPLV工況下機組部分負荷的性能系數值，按機組在特定負荷下運行時間的加權因素，通過式（1）獲得。
4 型式與基本參數
4.2 型號
機組型號的編制方法，可由制造商自行編制，但型號中應體現本部分名義工況下機組的制冷量。
5 要求
5 要求
5.1 一般規定
機組應符合JB 8654和本部分的規定，并按經規定程序批準的圖樣和技術文件（或按用戶和制造廠的協議）制造。
5.3 運轉
機組出廠前應進行運轉試驗，機組應無異常。若試驗條件不完備或?qū)τ陬~定電壓3000V及以上的機組，可在使用現場進行運轉試驗。
5.4 名義工況性能
機組在制冷和熱泵制熱名義工況下進行試驗時，其最大偏差應不超過以下規定：
a）制冷量和熱泵制熱量應不小于名義規定值的95％；
b）機組消耗總電功率應不大于機組名義消耗電功率的110％（熱泵制熱消耗總電功率不包括輔助電加熱消耗功率）；
c）名義工況的性能系數COP應符合表4的要求，并應不低于機組的明示值（當機組明示值的92％高于表4規定的值時）的92％；
d）帶有輔助電加熱熱泵制熱機組的輔助電加熱功率消耗應不大于名義消耗電功率的105％；
e）冷（熱）水、冷卻水的壓力損失應不大于機組名義規定值的115％。
5.9 外觀
機組外表面應清潔，涂漆表面應光滑。管路附件安裝一般應橫平豎直、美觀大方。充裝制冷劑前，機組內與制冷劑和潤滑油接觸的表面應保持潔凈、干燥。
5.10 保用期
用戶在遵守機組運輸、保管、安裝、使用和維護規定的條件下，從制造廠發貨之日起18個月內或開機調試運行后12個月內（以兩者中先到者為準），機組因制造質量不良而發生損壞或不能正常工作時，制造廠應免費修理或更換。
6 試驗方法
7 檢驗規則
7 檢驗規則
7.1 檢驗項目
機組的檢驗分為出廠檢驗和型式檢驗。
7.2 出廠檢驗
每臺機組均應做出廠檢驗，檢驗項目、要求及試驗方法按表10的規定。
8 標志、包裝和貯存
8.3 防銹
機組外露的不涂漆加工表面應采取防銹措施，螺紋接頭用螺塞堵住，法蘭孔用盲板封蓋。
8.4 包裝
機組的包裝應符合GB／T 13384的規定。
附錄A 機組空氣干、濕球溫度的測量（取樣法）
A.1 適用范圍
本附錄規定了風冷冷水（熱泵）機組空氣干、濕球溫度的測量（取樣法）。
附錄B 機組水側壓力損失的測量
B.1 適用范圍
本附錄規定了蒸氣壓縮循環冷水（熱泵）機組水側壓力損失的測量。
附錄C 模擬機組水側污垢系數修正溫差的確定
C.1 蒸發器、冷凝器的對數平均溫差
按下列公式求得在相應污垢系數（ffsp）時蒸發器、冷凝器的對數平均溫差（LMTD）：
式中：
R——進出水溫差＝（twl—twe）的絕對值，單位為攝氏度（℃）；
S——小溫差＝（ts—twl）的絕對值，單位為攝氏度（℃）。
C.2 對數平均溫差（LMTD）
對數平均溫差（LMTD）按以下規定推導：
由于水側污垢系數（ffsp）導致對數平均溫差的增量（ILMTD）等于：
ILMTD＝ffsp（q／A）
C.3 模擬水側污垢系數增加后的水側修正溫差TDa
模擬水側污垢系數增加后的水側修正溫差TDa按下列公式計算：
式中：
Ssp——指定的小溫差；
Sc——在清潔工況下測試時的小溫差。
按式C.3、式C.4計算出模擬水側污垢系數的修正溫差TDa須加到冷凝器冷卻水進水溫度和／或從蒸發器冷水出水溫度中減去，以模擬增加水側污垢后對機組運行工況的影響來測試機組的性能。
附錄D 冷卻水水質
D.1 冷卻水水質
見表D.1。

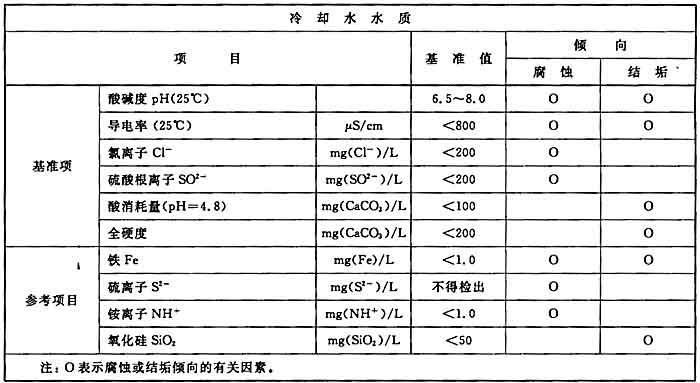

表D.1 冷卻水水質
附錄E 部分負荷性能系數計算示例
E.1 部分負荷性能系數的計算示例
一臺機組，滿負荷名義制冷量為400kW，其測試數據如表E.1。

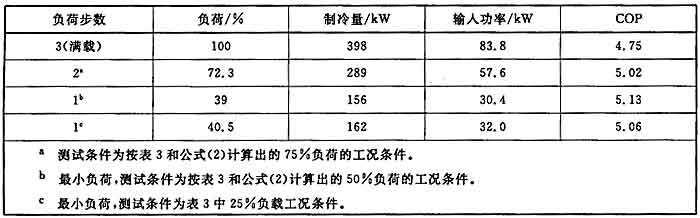

表E.1 部分負荷測試數據

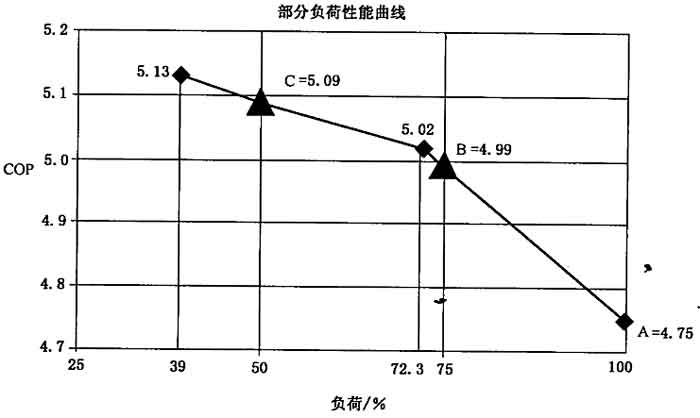

根據5.5.1.1，按照表中的數據繪制曲線如下圖，按內插法計算B和C點的性能系數見表E.2。

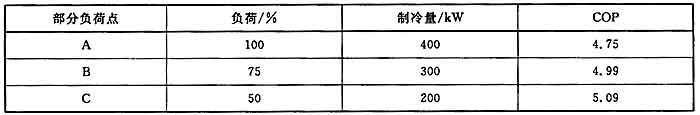

表E.2 部分負荷性能計算值
因?yàn)闄C(jī)組無法卸載到25％，按5.5.1.2計算D點的性能系數：
根據A、B、C、D點的性能系數計算部分負荷性能系數如下：
IPLV／NPLV＝2.3％×4.75＋41.5％×4.99＋46.1％×5.09＋10.1％×4.82＝5.01
