GB 50982-2014 建筑與橋梁結構監測技術規范 （完整版）
1 總 則
1.0.1 為規范建筑與橋梁結構監測技術及相應分析預警，做到技術先進、數據可靠、經濟合理，制定本規范。
1.0.2 本規范適用于高層與高聳、大跨空間、橋梁、隔震等工程結構監測以及受穿越施工影響的既有結構的監測。
1.0.3 建筑與橋梁結構的監測，除應符合本規范的規定外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符 號
fn——n階自振頻率；
l——長度或跨度；
n——振型階數；
P——推力；
r——導線電阻；
T——索力；
δ——相對變形量；
ε——應變；
ρ——單位長度質量。
3 基本規定
4 監測方法
5 高層與高聳結構
6 大跨空間結構
7 橋梁結構
8 其他結構
附錄A 監測設備主要技術指標
A.0.1 加速度傳感器的主要技術指標應符合表A.0.1規定。
表A.0.1 加速度傳感器的主要技術指標
A.0.2 速度傳感器的主要技術指標應符合表A.0.2規定。
表A.0.2 速度傳感器主要技術指標

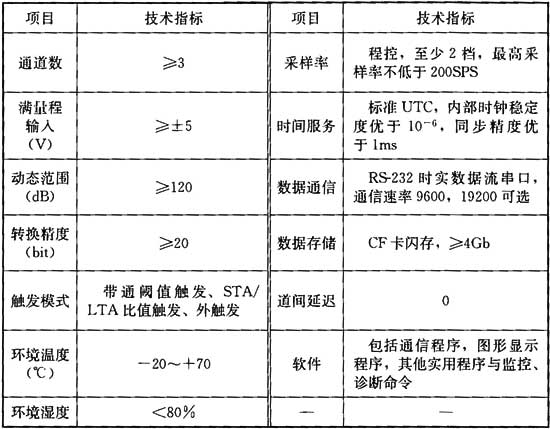

A.0.3 地震動及地震動響應監測儀器主要由力平衡加速度計和記錄器兩部分組成。力平衡加速度計主要技術指標應符合表A.0.1的規定，記錄器的主要技術指標應符合表A.0.3規定。
表A.0.3 記錄器主要技術指標

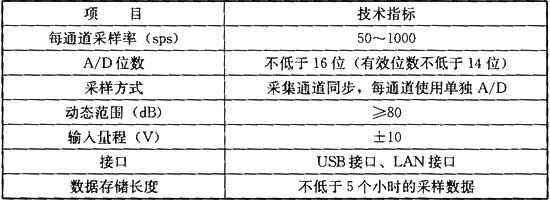

A.0.4 信號采集分析儀由采集卡和分析軟件組成，信號采集分析儀的采集卡技術應符合表A.0.4的規定。
表A.0.4 信號采集分析儀采集卡技術指標
A.0.5 隔震支座水平位移監測傳感器技術指標宜符合表A.0.5的規定。
表A.0.5 位移傳感器技術指標
附錄B 不同類型橋梁使用期間監測要求
B.0.1 梁式橋使用期間監測應符合下列規定：
1 荷載監測項目可包括溫濕度、地震動及船撞響應、動態交通荷載；結構響應監測項目可包括主梁撓度、主梁水平位移、結構動力響應及關鍵截面應力。
2 梁式橋撓度可利用連通管原理采用靜力水準儀或液壓傳感器進行監測，雙向6車道及以上的梁橋應進行主梁扭轉監測；梁端部縱向位移宜采用拉繩式位移計進行監測。
3 體外預應力宜采用壓力式傳感器或磁通量傳感器進行監測。
B.0.2 拱橋使用期間監測應符合下列規定：
1 荷載監測項目可包括風荷載、溫濕度、地震動及船撞響應、動態交通荷載；結構響應監測項目可包括拱肋變形、橋面系水平位移、結構動力響應、關鍵截面應力、吊索力及吊桿力。
2 結構空間變形監測應選用合適的監測設備，跨度大于300m的鋼拱橋宜在拱頂采用GPS法監測空間變位，橋面撓度宜利用連通管原理采用靜力水準儀或液壓傳感器進行監測；梁端部縱向位移宜采用拉繩式位移計進行監測。
3 系桿拱橋的系桿拉力可采用壓力傳感器或磁通量傳感器進行監測。傳感器應在安裝前進行校準，并在施工期間完成安裝。
4 代表性吊桿力可采用振動傳感器或磁通量傳感器進行監測。
B.0.3 斜拉橋使用期間監測應符合下列規定：
1 荷載監測項目可包括風荷載、溫濕度、地震動及船撞響應、動態交通荷載；結構響應監測項目可包括主梁撓度、主梁水平位移、結構動力特性、索塔變形、關鍵截面應力、疲勞應力及斜拉索索力。
2 結構空間變形監測應選用合適的監測設備，索塔塔頂變形監測宜采用傾斜儀或GPS法；跨度大于600m的鋼主梁斜拉橋或跨度大于400m的混凝土主梁斜拉橋宜在主梁跨中采用GPS法監測整個截面豎向、橫向、縱向及扭轉位移，撓度可利用連通管原理采用靜力水準儀或液壓傳感器進行監測，雙向6車道及以上的斜拉橋應進行主梁扭轉監測；主梁端部縱向位移宜采用拉繩式位移計進行監測。
3 斜拉索索力宜采用壓力傳感器或振動傳感器進行監測。壓力傳感器應在安裝前進行校準，壓力傳感器應在斜拉索張拉前進行安裝。
B.0.4 懸索橋使用期間監測應符合下列規定：
1 荷載監測項目可包括風荷載、溫濕度、地震動及船撞響應、動態交通荷載；結構響應監測項目可包括主纜變形、主梁水平位移、結構動力特性、關鍵截面應力、疲勞應力、纜索索力及吊索索力。
2 結構空間變形監測應選用合適的監測設備，主纜變形監測宜采用GPS法，索塔塔頂變形監測宜采用傾斜儀監測或GPS法；跨度大于600m的懸索橋宜在主梁跨中采用GPS法監測整個截面豎向、橫向、縱向及扭轉位移，撓度可利用連通管原理采用靜力水準儀或液壓傳感器進行監測，雙向6車道及以上的懸索橋應進行主梁扭轉監測；主梁端部縱向位移可采用拉繩式位移計進行監測。
3 主纜索力可采用壓力傳感器或磁通量傳感器進行監測。傳感器應在安裝前進行校準，并在施工期間完成安裝。
4 代表性吊索、吊桿力可采用振動傳感器或磁通量傳感器進行監測。
B.0.5 鐵路橋使用期間監測系統應具備自動觸發功能，能完整記錄并存儲整列車從上橋到出橋全過程的各項數據。鐵路橋使用期間監測可根據實際情況選擇下列監測項目：
1 主梁關鍵構件或部位的應力、變形，支座橫向和縱向位移，支座反力；
2 主梁橫向和豎向振幅及振動加速度，動撓度，動應力；
3 橋墩橫向和縱向振幅；
4 索力；
5 輪軌力，包括脫軌系數、減載率；
6 列車動軸重、速度。
