GB 50219-2014 水噴霧滅火系統技術規范 （完整版）
1 總則
1.0.1 為了合理地設計水噴霧滅火系統（或簡稱系統），保障其施工質量和使用功能，減少火災危害，保護人身和財產安全，制定本規范。
1.0.2 本規范適用于新建、擴建和改建工程中設置的水噴霧滅火系統的設計、施工、驗收及維護管理。
本規范不適用于移動式水噴霧滅火裝置或交通運輸工具中設置的水噴霧滅火系統。
1.0.3 水噴霧滅火系統可用于撲救固體物質火災、丙類液體火災、飲料酒火災和電氣火災，并可用于可燃?xì)怏w和甲、乙、丙類液體的生產、儲存裝置或裝卸設施的防護冷卻。
1.0.4 水噴霧滅火系統不得用于撲救遇水能發生化學反應造成燃燒、爆炸的火災，以及水霧會對保護對象造成明顯損害的火災。
1.0.5 水噴霧滅火系統的設計、施工、驗收及維護管理除應符合本規范規定外，尚應符合國家現行有關標準的規定。
2 術語和符號
2.2 符號
B——水霧噴頭的噴口與保護對象之間的距離；
Ch——海澄-威廉系數；
dj——管道的計算內徑；
dg——節流管的計算內徑；
g——重力加速度；
H——消防水泵的揚程或系統入口的供給壓力；
Hk——減壓孔板的水頭損失；
Hg一一節流管的水頭損失；
hz——最不利點水霧噴頭與系統管道入口或消防水池最低水位之間的高程差；
∑h——系統管道沿程水頭損失與局部水頭損失之和；
i——管道的單位長度水頭損失；
K——水霧噴頭的流量系數；
k——安全系數；
L——節流管的長度；
N——保護對象所需水霧噴頭的計算數量；
n——系統啟動后同時噴霧的水霧噴頭的數量；
P——水霧噴頭的工作壓力；
P0——最不利點水霧噴頭的工作壓力；
Q——雨淋報警閥的流量；
q——水霧噴頭的流量；
qi——水霧噴頭的實際流量；
qg——管道內水的流量；
Qj——系統的計算流量；
Qs——系統的設計流量；
R——水霧錐底圓半徑；
S——保護對象的保護面積；
V——管道內水的流速；
Vk——減壓孔板后管道內水的平均流速；
Vg——節流管內水的平均流速；
W——保護對象的設計供給強度；
θ——水霧噴頭的霧化角；
ξ——減壓孔板的局部阻力系數；
ζ——節流管中漸縮管與漸擴管的局部阻力系數之和。
3 基本設計參數和噴頭布置
4 系統組件
4.0.1 系統所采用的產品及組件應符合國家現行相關標準的規定。依法實行強制認證的產品及組件應具有符合市場準入制度要求的有效證明文件。
4.0.2 水霧噴頭的選型應符合下列要求：
1 撲救電氣火災，應選用離心霧化型水霧噴頭；
2 室內粉塵場所設置的水霧噴頭應帶防塵帽，室外設置的水霧噴頭宜帶防塵帽；
3 離心霧化型水霧噴頭應帶柱狀過濾網。
4.0.3 按本規范表3.1.2的規定，響應時間不大于120s的系統，應設置雨淋報警閥組，雨淋報警閥組的功能及配置應符合下列要求：
1 接收電控信號的雨淋報警閥組應能電動開啟，接收傳動管信號的雨淋報警閥組應能液動或氣動開啟；
2 應具有遠程手動控制和現場應急機械啟動功能；
3 在控制盤上應能顯示雨淋報警閥開、閉狀態；
4 宜驅動水力警鈴報警；
5 雨淋報警閥進出口應設置壓力表；
6 電磁閥前應設置可沖洗的過濾器。
4.0.4 當系統供水控制閥采用電動控制閥或氣動控制閥時，應符合下列規定：
1 應能顯示閥門的開、閉狀態；
2 應具備接收控制信號開、閉閥門的功能；
3 閥門的開啟時間不宜大于45s；
4 應能在閥門故障時報警，并顯示故障原因；
5 應具備現場應急機械啟動功能；
6 當閥門安裝在閥門井內時，宜將閥門的閥桿加長，并宜使電動執行器高于井頂；
7 氣動閥宜設置儲備氣罐，氣罐的容積可按與氣罐連接的所有氣動閥啟閉3次所需氣量計算。
4.0.5 雨淋報警閥前的管道應設置可沖洗的過濾器，過濾器濾網應采用耐腐蝕金屬材料，其網孔基本尺寸應為0.600mm～0.710mm。
4.0.6 給水管道應符合下列規定：
1 過濾器與雨淋報警閥之間及雨淋報警閥后的管道，應采用內外熱浸鍍鋅鋼管、不銹鋼管或銅管；需要進行彎管加工的管道應采用無縫鋼管；
2 管道工作壓力不應大于1.6MPa；
3 系統管道采用鍍鋅鋼管時，公稱直徑不應小于25mm；采用不銹鋼管或銅管時，公稱直徑不應小于20mm；
4 系統管道應采用溝槽式管接件（卡箍）、法蘭或絲扣連接，普通鋼管可采用焊接；
5 溝槽式管接件（卡箍），其外殼的材料應采用牌號不低于QT 450-12的球墨鑄鐵；
6 防護區內的溝槽式管接件（卡箍）密封圈、非金屬法蘭墊片應通過本規范附錄A規定的干燒試驗；
7 應在管道的低處設置放水閥或排污口。
5 給水
6 操作與控制
6.0.1 系統應具有自動控制、手動控制和應急機械啟動三種控制方式；但當響應時間大于120s時，可采用手動控制和應急機械啟動兩種控制方式。
6.0.2 與系統聯動的火災自動報警系統的設計應符合現行國家標準《火災自動報警系統設計規范》GB 50116的規定。
6.0.3 當系統使用傳動管探測火災時，應符合下列規定：
1 傳動管宜采用鋼管，長度不宜大于300m，公稱直徑宜為15mm～25mm，傳動管上閉式噴頭之間的距離不宜大于2.5m；
2 電氣火災不應采用液動傳動管；
3 在嚴寒與寒冷地區，不應采用液動傳動管；當采用壓縮空氣傳動管時，應采取防止冷凝水積存的措施。
6.0.4 用于保護液化烴儲罐的系統，在啟動著火罐雨淋報警閥的同時，應能啟動需要冷卻的相鄰儲罐的雨淋報警閥。
6.0.5 用于保護甲B、乙、丙類液體儲罐的系統，在啟動著火罐雨淋報警閥（或電動控制閥、氣動控制閥）的同時，應能啟動需要冷卻的相鄰儲罐的雨淋報警閥（或電動控制閥、氣動控制閥）。
6.0.6 分段保護輸送機皮帶的系統，在啟動起火區段的雨淋報警閥的同時，應能啟動起火區段下游相鄰區段的雨淋報警閥，并應能同時切斷皮帶輸送機的電源。
6.0.7 當自動水噴霧滅火系統誤動作會對保護對象造成不利影響時，應采用兩個獨立火災探測器的報警信號進行聯鎖控制；當保護油浸電力變壓器的水噴霧滅火系統采用兩路相同的火災探測器時，系統宜采用火災探測器的報警信號和變壓器的斷路器信號進行聯鎖控制。
6.0.8 水噴霧滅火系統的控制設備應具有下列功能：
1 監控消防水泵的啟、停狀態；
2 監控雨淋報警閥的開啟狀態，監視雨淋報警閥的關閉狀態；
3 監控電動或氣動控制閥的開、閉狀態；
4 監控主、備用電源的自動切換。
6.0.9 水噴霧滅火系統供水泵的動力源應具備下列條件之一：
1 一級電力負荷的電源；
2 二級電力負荷的電源，同時設置作備用動力的柴油機；
3 主、備動力源全部采用柴油機。
7 水力計算
8 施工
9 驗收
9.0.1 系統竣工后，必須進行工程驗收，驗收不合格不得投入使用。
9.0.2 系統的驗收應由建設單位組織監理、設計、供貨、施工等單位共同進行。
9.0.3 系統驗收時，應提供下列資料，并應按本規范表E填寫質量控制資料核查記錄：
1 經審核批準的設計施工圖、設計說明書、設計變更通知書；
2 主要系統組件和材料的符合市場準入制度要求的有效證明文件和產品出廠合格證，材料和系統組件進場檢驗的復驗報告；
3 系統及其主要組件的安裝使用和維護說明書；
4 施工單位的有效資質文件和施工現場質量管理檢查記錄；
5 系統施工過程質量檢查記錄；
6 系統試壓記錄、管網沖洗記錄和隱蔽工程驗收記錄；
7 系統施工過程調試記錄；
8 系統驗收申請報告。
9.0.4 系統的驗收應符合下列規定：

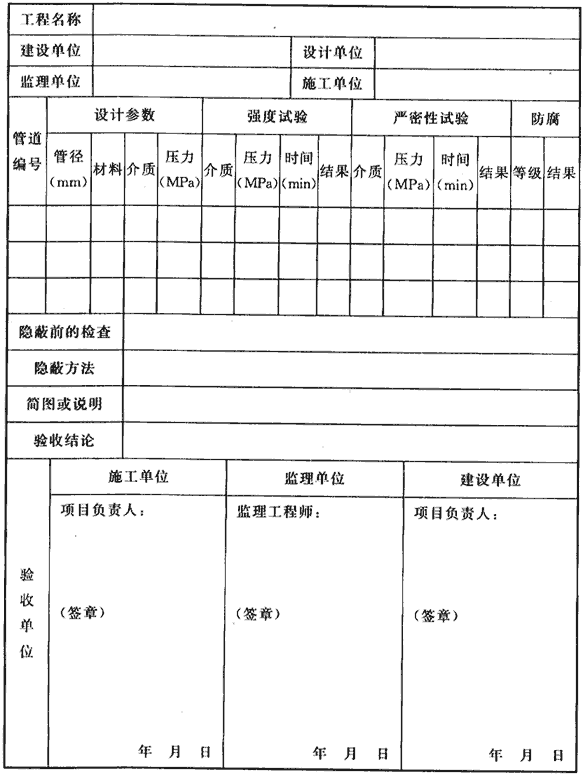

1 隱蔽工程在隱蔽前的驗收應合格，并應按本規范表D.0.7記錄；

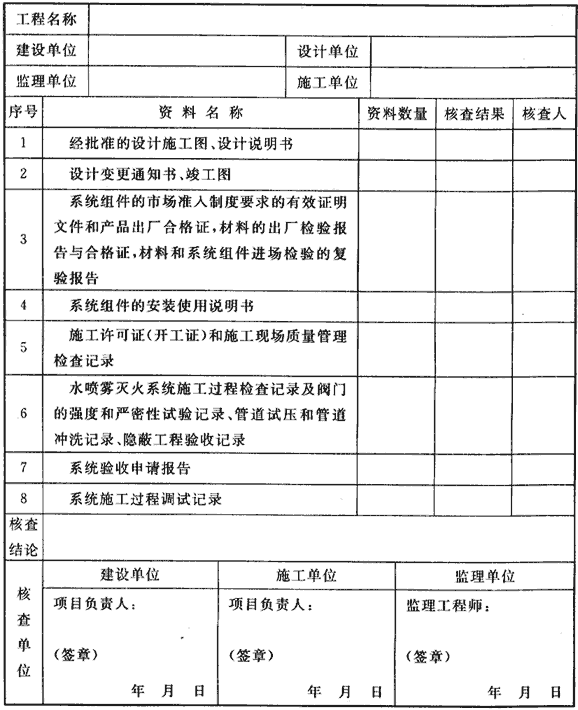

2 質量控制資料核查應全部合格，并應按本規范表E記錄；
3 系統施工質量驗收和系統功能驗收應合格，并應按本規范表F記錄。
9.0.5 系統驗收合格后，施工單位應向建設單位提供下列文件資料：
1 系統竣工圖；
2 系統施工過程檢查記錄；
3 隱蔽工程驗收記錄；
4 系統質量控制資料核查記錄；
5 系統驗收記錄；
6 其他相關文件、記錄、資料清單等。
9.0.6 系統的管道、閥門及支、吊架的驗收，除應符合本規范的規定外，尚應符合現行國家標準《工業金屬管道工程施工質量驗收規范》GB 50184和《現場設備、工業管道焊接工程施工質量驗收規范》GB 50683中的有關規定。
9.0.7 系統水源的驗收應符合下列要求：
1 室外給水管網的進水管管徑及供水能力、消防水池（罐）和消防水箱容量均應符合設計要求；
2 當采用天然水源作為系統水源時，其水量應符合設計要求，并應檢查枯水期最低水位時確保消防用水的技術措施；
3 過濾器的設置應符合設計要求。
檢查數量：全數檢查。
檢查方法：對照設計資料采用流速計、尺等測量和直觀檢查。
9.0.8 動力源、備用動力源及電氣設備應符合設計要求。
檢查數量：全數檢查。
檢查方法：試驗檢查。
9.0.9 消防水泵的驗收應符合下列要求：
1 工作泵、備用泵、吸水管、出水管及出水管上的泄壓閥、止回閥、信號閥等的規格、型號、數量應符合設計要求；吸水管、出水管上的控制閥應鎖定在常開位置，并有明顯標記。
檢查數量：全數檢查。
檢查方法：對照設計資料和產品說明書核查。
2 消防水泵的引水方式應符合設計要求。
檢查數量：全數檢查。
檢查方法：直觀檢查。
3 消防水泵在主電源下應能在規定時間內正常啟動。
檢查數量：全數檢查。
檢查方法：打開消防水泵出水管上的手動測試閥，利用主電源向泵組供電；關掉主電源，檢查主、備電源的切換情況，用秒表等檢查。
4 當自動系統管網中的水壓下降到設計最低壓力時，穩壓泵應能自動啟動。
檢查數量：全數檢查。
檢查方法：使用壓力表檢查。
5 自動系統的消防水泵啟動控制應處于自動啟動位置。
檢查數量：全數檢查。
檢查方法：降低系統管網中的壓力，直觀檢查。
9.0.10 雨淋報警閥組的驗收應符合下列要求：
1 雨淋報警閥組的各組件應符合國家現行相關產品標準的要求。
檢查數量：全數檢查。
檢查方法：直觀檢查。
2 打開手動試水閥或電磁閥時，相應雨淋報警閥動作應可靠。
3 打開系統流量壓力檢測裝置放水閥，測試的流量、壓力應符合設計要求。
檢查數量：全數檢查。
檢查方法：使用流量計、壓力表檢查。
4 水力警鈴的安裝位置應正確。測試時，水力警鈴噴嘴處壓力不應小于0.05MPa，且距水力警鈴3m遠處警鈴的響度不應小于70dB(A)。
檢查數量：全數檢查。
檢查方法：打開閥門放水，使用壓力表、聲級計和尺量檢查。
5 控制閥均應鎖定在常開位置。
檢查數量：全數檢查。
檢查方法：直觀檢查。
6 與火災自動報警系統和手動啟動裝置的聯動控制應符合設計要求。
9.0.11 管網驗收應符合下列規定：
1 管道的材質與規格、管徑、連接方式、安裝位置及采取的防凍措施應符合設計要求和本規范第8.3.14條的相關規定。
檢查數量：全數檢查。
檢查方法：直觀檢查和核查相關證明材料。
2 管網放空坡度及輔助排水設施應符合設計要求。
檢查數量：全數檢查。
檢查方法：水平尺和尺量檢查。
3 管網上的控制閥、壓力信號反饋裝置、止回閥、試水閥、泄壓閥等，其規格和安裝位置均應符合設計要求。
檢查數量：全數檢查。
檢查方法：直觀檢查。
4 管墩、管道支、吊架的固定方式、間距應符合設計要求。
檢查數量：按總數抽查20％，且不得少于5處。
檢查方法：尺量檢查和直觀檢查。
9.0.12 噴頭的驗收應符合下列規定：
1 噴頭的數量、規格、型號應符合設計要求。
檢查數量：全數檢查。
檢查方法：直觀檢查。
2 噴頭的安裝位置、安裝高度、間距及與梁等障礙物的距離偏差均應符合設計要求和本規范第8.3.18條的相關規定。
檢查數量：抽查設計噴頭數量的5％，總數不少于20個，合格率不小于95％時為合格。
檢查方法：對照圖紙尺量檢查。
3 不同型號、規格的噴頭的備用量不應小于其實際安裝總數的1％，且每種備用噴頭數不應少于5只。
檢查數量：全數檢查。
檢查方法：計數檢查。
9.0.13 水泵接合器的數量及進水管位置應符合設計要求，水泵接合器應進行充水試驗，且系統最不利點的壓力、流量應符合設計要求。
檢查數量：全數檢查。
檢查方法：使用流量計、壓力表檢查。
9.0.14 每個系統應進行模擬滅火功能試驗，并應符合下列要求：
1 壓力信號反饋裝置應能正常動作，并應能在動作后啟動消防水泵及與其聯動的相關設備，可正確發出反饋信號。
檢查數量：全數檢查。
檢查方法：利用模擬信號試驗檢查。
2 系統的分區控制閥應能正常開啟，并可正確發出反饋信號。
檢查數量：全數檢查。
檢查方法：利用模擬信號試驗檢查。
3 系統的流量、壓力均應符合設計要求。
檢查數量：全數檢查。
檢查方法：利用系統流量、壓力檢測裝置通過泄放試驗檢查。
4 消防水泵及其他消防聯動控制設備應能正常啟動，并應有反饋信號顯示。
檢查數量：全數檢查。
檢查方法：直觀檢查。
5 主、備電源應能在規定時間內正常切換。
檢查數量：全數檢查。
檢查方法：模擬主、備電源切換，采用秒表計時檢查。
9.0.15 系統應進行冷噴試驗，除應符合本規范第9.0.14條的規定外，其響應時間應符合設計要求，并應檢查水霧覆蓋保護對象的情況。
檢查數量：至少1個系統、1個防火區或1個保護對象。
檢查方法：自動啟動系統，采用秒表等檢查。

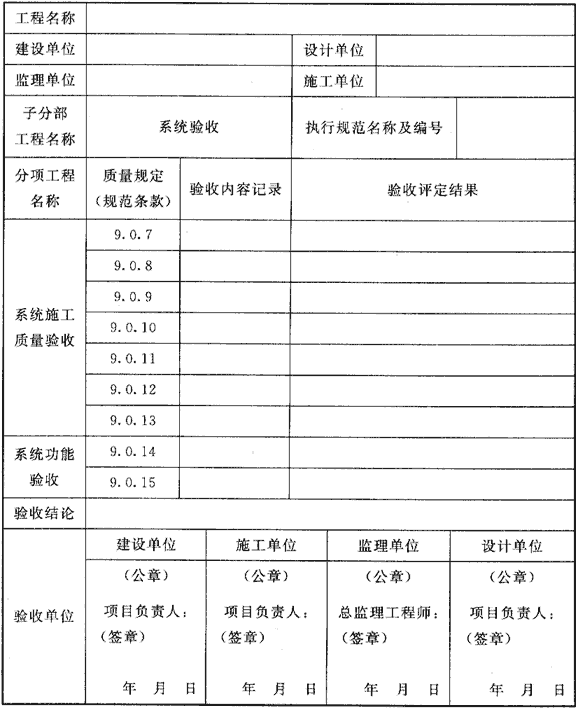

9.0.16 系統驗收應按本規范表F記錄，系統工程質量驗收判定條件應符合下列要求：
1 系統工程質量缺陷應按表9.0.16的規定劃分為嚴重缺陷項、重要缺陷項和輕微缺陷項；

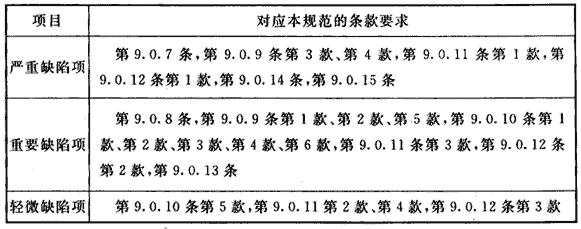

表9.0.16 水噴霧滅火系統驗收缺陷項目劃分
2 當無嚴重缺陷項、重要缺陷項不多于2項，且重要缺陷項與輕微缺陷項之和不多于6項時，可判定系統驗收為合格；其他情況，應判定為不合格。
9.0.17 系統驗收合格后，應用清水沖洗放空，復原系統，并應向建設單位移交本規范第9.0.5條列出的文件資料。
10 維護管理
10.0.1 水噴霧滅火系統應具有管理、檢測、操作與維護規程，并應保證系統處于準工作狀態。維護管理工作應按本規范附錄G的規定進行記錄。
10.0.2 維護管理人員應經過消防專業培訓，應熟悉水噴霧滅火系統的原理、性能和操作與維護規程。

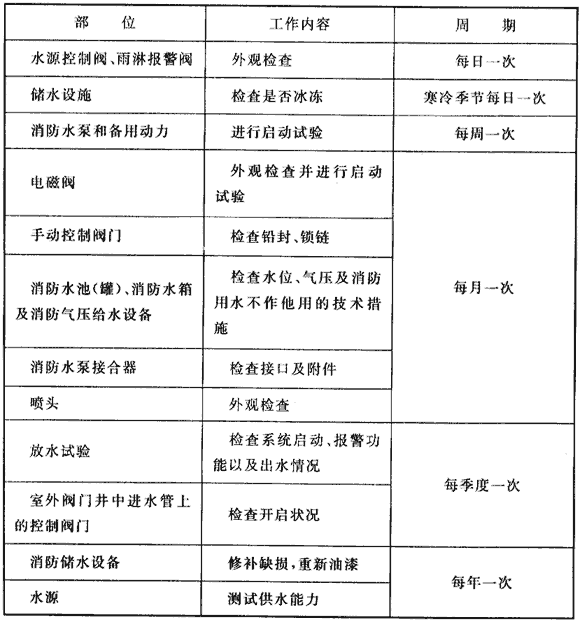

10.0.3 系統應按本規范要求進行日檢、周檢、月檢、季檢和年檢，檢查中發現的問題應及時按規定要求處理。
10.0.4 每日應對系統的下列項目進行一次檢查：
1 應對水源控制閥、雨淋報警閥進行外觀檢查，閥門外觀應完好，啟閉狀態應符合設計要求；
2 寒冷季節，應檢查消防儲水設施是否有結冰現象，儲水設施的任何部位均不得結冰。
10.0.5 每周應對消防水泵和備用動力進行一次啟動試驗。當消防水泵為自動控制啟動時，應每周模擬自動控制的條件啟動運轉一次。
10.0.6 每月應對系統的下列項目進行一次檢查：
1 應檢查電磁閥并進行啟動試驗，動作失常時應及時更換；
2 應檢查手動控制閥門的鉛封、鎖鏈，當有破壞或損壞時應及時修理更換。系統上所有手動控制閥門均應采用鉛封或鎖鏈固定在開啟或規定的狀態；
3 應檢查消防水池（罐）、消防水箱及消防氣壓給水設備，應確保消防儲備水位及消防氣壓給水設備的氣體壓力符合設計要求；
4 應檢查保證消防用水不作他用的技術措施，發現故障應及時進行處理；
5 應檢查消防水泵接合器的接口及附件，應保證接口完好、無滲漏、悶蓋齊全；
6 應檢查噴頭，當噴頭上有異物時應及時清除。
10.0.7 每季度應對系統的下列項目進行一次檢查：
1 應對系統進行一次放水試驗，檢查系統啟動、報警功能以及出水情況是否正常；
2 應檢查室外閥門井中進水管上的控制閥門，核實其處于全開啟狀態。
10.0.8 每年應對系統的下列項目進行一次檢查：
1 應對消防儲水設備進行檢查，修補缺損和重新油漆；
2 應對水源的供水能力進行一次測定。
10.0.9 消防水池（罐）、消防水箱、消防氣壓給水設備內的水，應根據當?shù)丨h(huán)境、氣候條件及時更換。
10.0.10 鋼板消防水箱和消防氣壓給水設備的玻璃水位計兩端的角閥在不進行水位觀察時應關閉。
10.0.11 系統發生故障，需停水進行修理前，應向主管值班人員報告，取得維護負責人的同意，且應臨場監督，加強防范措施后方能動工。
附錄A 管道連接件干燒試驗方法
A.0.1 管道連接件干燒試驗應符合下列規定：
1 試驗應在無風的環境下進行；
2 試驗裝置（圖A.0.1）組件應包括2段約500mm長的配套管道、3套管道連接件、1個帶嘴盲板、1個普通盲板、3個閥門及1個壓力表；

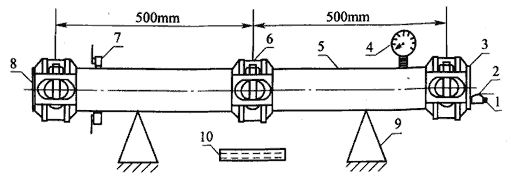

圖A.0.1 試驗裝置
1-打壓接頭；2-閥門；3-帶嘴盲板；4-壓力表；
5-鋼管；6-試驗樣品；7-進水口及排氣閥；
8-盲板；9-支架；10-燃燒盤
3 干燒前應對試驗組件進行嚴密性試驗，保證各連接部位無泄漏，試驗完成后，應將水排凈；
4 水噴霧滅火系統用于液化烴儲罐時，干燒試驗應采用汽油火源；用于其他場所時，可采用甲醇火源；
5 試驗燃燒盤面積不應小于0.08m2，燃燒盤上沿距連接件宜為200mm，干燒時間不應小于5min。
A.0.2 干燒結束后，應將組件上的被火燒連接件處澆水冷卻，冷卻時間不應少于3min；冷卻結束后，向組件內充水并加壓至工作壓力，管道連接部位不應出現射流狀泄漏。
附錄B 水噴霧滅火系統工程劃分
附錄B 水噴霧滅火系統工程劃分

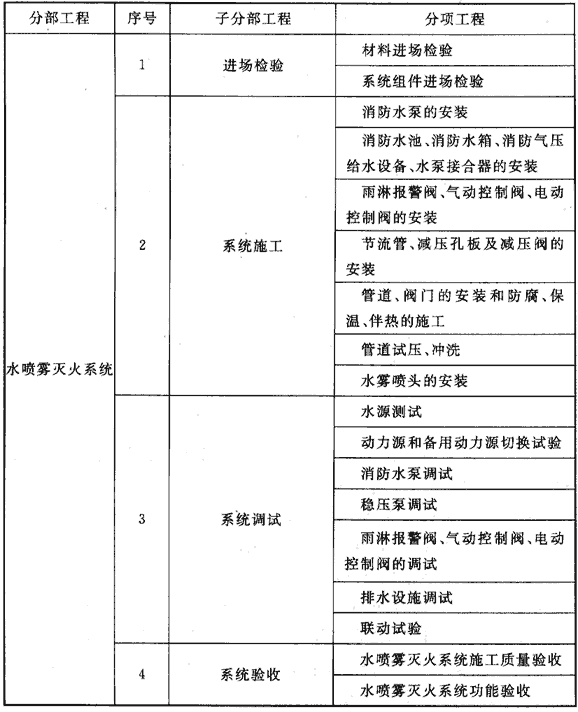

表B 水噴霧滅火系統工程劃分
附錄C 水噴霧滅火系統施工現場質量管理檢查記錄
附錄C 水噴霧滅火系統施工現場質量管理檢查記錄

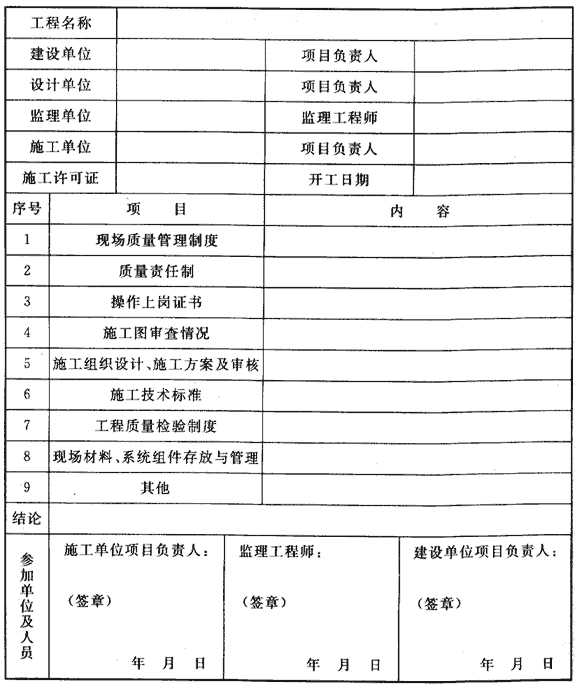

表C 水噴霧滅火系統施工現場質量管理檢查記錄
附錄D 水噴霧滅火系統施工過程質量檢查記錄
D.0.1 系統施工過程進場檢驗應由施工單位按表D.0.1填寫，監理工程師進行檢查，并作出檢查結論。

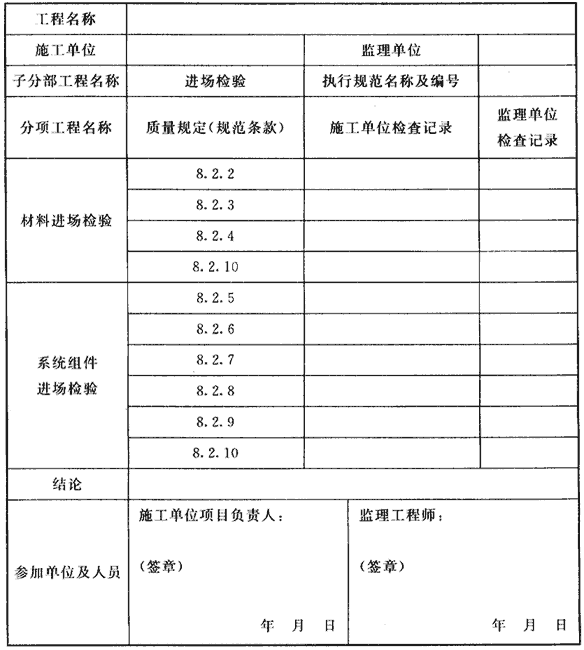

表D.0.1 系統施工過程進場檢驗記錄

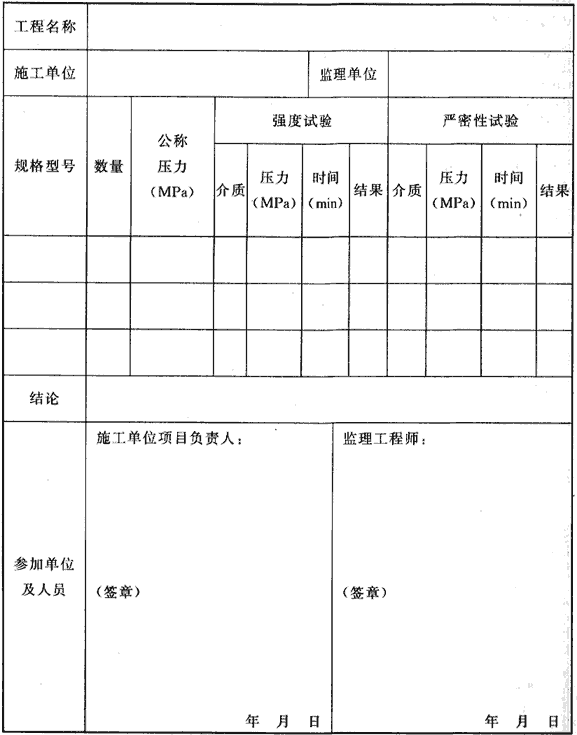

D.0.2 閥門的強度和嚴密性試驗應由施工單位按表D.0.2填寫，監理工程師進行檢查，并作出檢查結論。
表D.0.2 閥門的強度和嚴密性試驗記錄

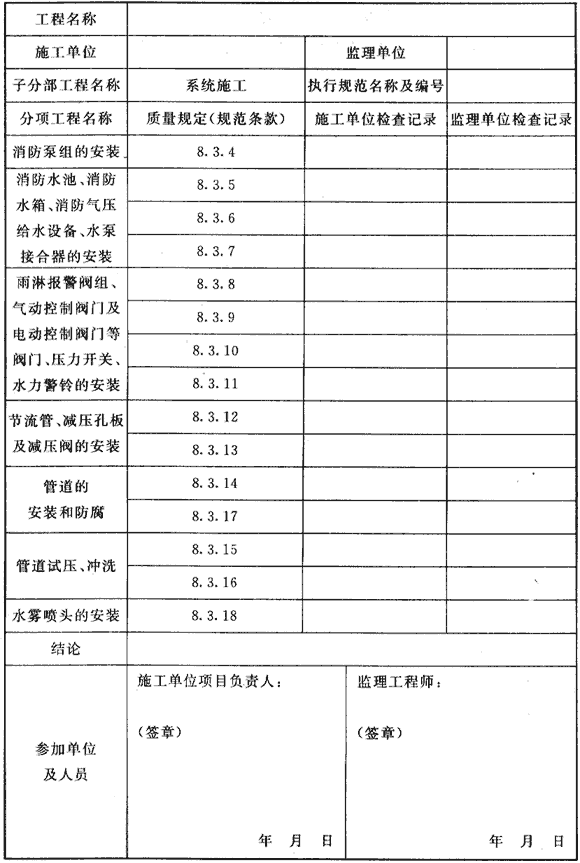

D.0.3 系統施工過程中的安裝質量檢查應由施工單位按表D.0.3填寫，監理工程師進行檢查，并作出檢查結論。
表D.0.3 系統施工過程中的安裝質量檢查記錄

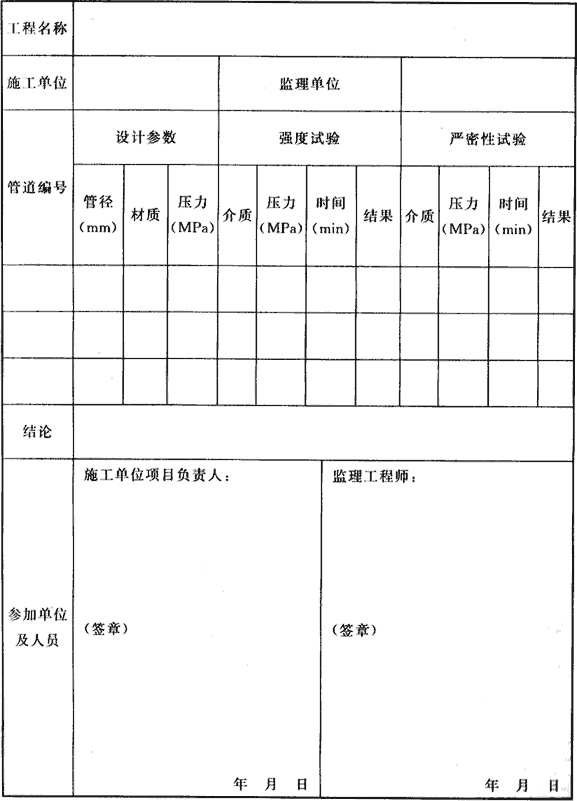

D.0.4 系統施工過程中的管道試壓應由施工單位按表D.0.4填寫，監理工程師進行檢查，并作出檢查結論。
表D.0.4 系統施工過程中的管道試壓記錄

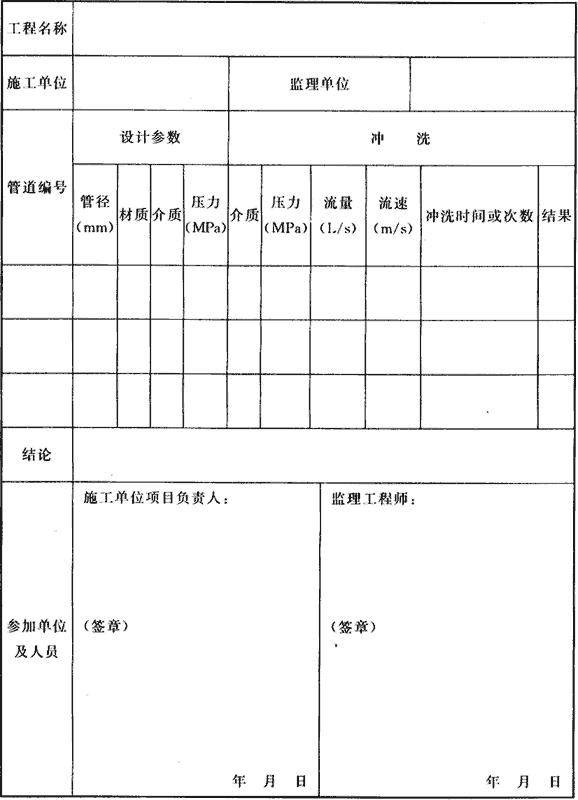

D.0.5 系統施工過程中的管道沖洗應由施工單位按表D.0.5填寫，監理工程師進行檢查，并作出檢查結論。
表D.0.5 系統施工過程中的管道沖洗記錄

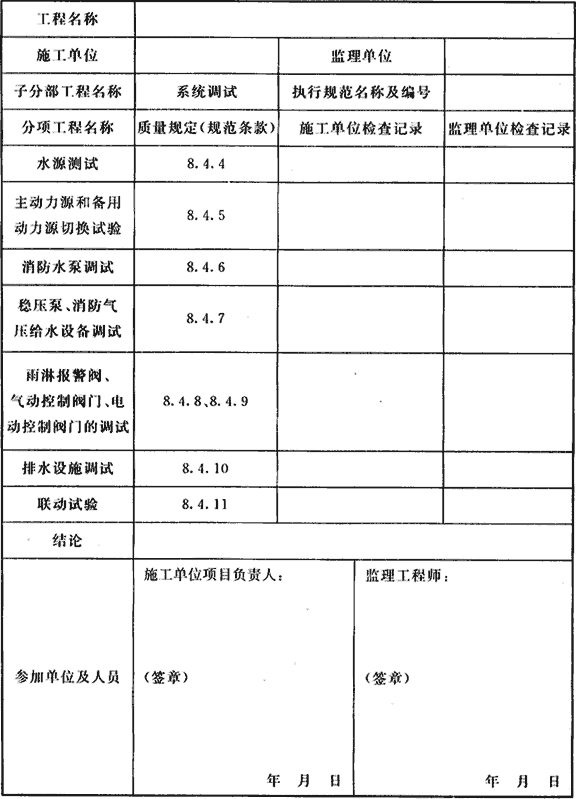

D.0.6 系統施工過程中的調試檢查應由施工單位按表D.0.6填寫，監理工程師進行檢查，并作出檢查結論。
表D.0.6 系統施工過程中的調試檢查記錄
D.0.7 系統施工過程中的隱蔽工程驗收應由施工單位按表D.0.7填寫，隱蔽前應由施工單位通知建設、監理等單位進行驗收，并作出驗收結論，由監理工程師填寫。
表D.0.7 系統施工過程中的隱蔽工程驗收記錄
附錄E 水噴霧滅火系統質量控制資料核查記錄
附錄E 水噴霧滅火系統質量控制資料核查記錄
表E 水噴霧滅火系統質量控制資料核查記錄
附錄F 水噴霧滅火系統驗收記錄
附錄F 水噴霧滅火系統驗收記錄
表F 水噴霧滅火系統驗收記錄
附錄G 水噴霧滅火系統維護管理工作檢查項目及記錄
G.0.1 系統的維護管理工作檢查項目宜按表G.0.1的要求進行。
表G.0.1 系統的維護管理工作檢查項目
G.0.2 系統在定期檢查和試驗后宜按表G.0.2的要求填寫維護管理記錄。

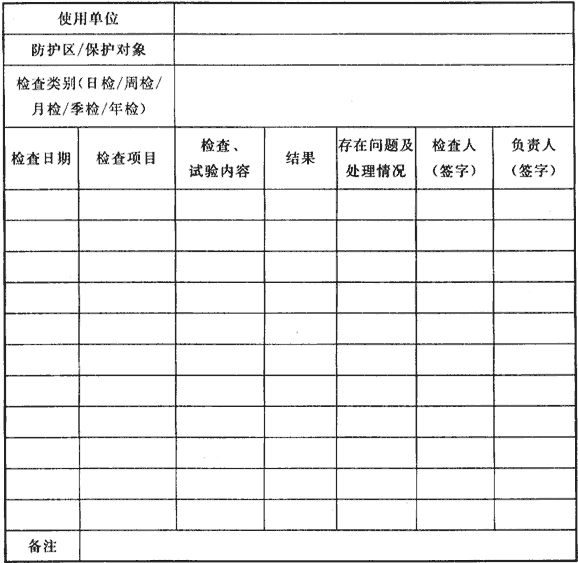

表G.0.2 系統維護管理記錄
注：1 檢查項目欄內應根據系統選擇的具體設備進行填寫；
2 結果欄內填寫合格、部分合格、不合格。
