GB 50350-2015 油田油氣集輸設計規范 （完整版）
1 總 則
1.0.1 為了在油氣集輸工程設計中貫徹執行國家現行的有關法規和方針政策，統一技術要求，保證設計質量，提高設計水平，使工程達到技術先進、經濟合理、安全可靠、節能環保，運行、管理及維護方便，制定本規范。
1.0.2 本規范適用于陸上油田、灘海陸采油田和海上油田陸岸終端油氣集輸工程設計。
1.0.3 油田油氣集輸工程設計除應符合本規范外，尚應符合國家現行有關標準的規定。
2 術 語
2.0.1 油氣集輸 oil-gas gathering and transportation
在油氣田內，將油氣井采出的油、氣、水等加以匯集、處理和輸送的全過程。
2.0.2 輕質原油 light crude
在20℃時，密度小于或等于0.8650g／cm3的原油。
2.0.3 中質原油 middle crude
在20℃時，密度大于0.8650g／cm3小于或等于0.9160g／cm3的原油。
2.0.4 重質原油 heavy crude
在20℃時，密度大于0.9160g／cm3小于或等于0.9960g／cm3的原油。
2.0.5 稠油 viscous crude
溫度在50℃時，動力黏度大于400mPa·s，且溫度為20℃時，密度大于0.9161g／cm3的原油。按黏度大小可分為普通稠油、特稠油、超稠油。
2.0.6 特稠油 extra-viscous crude
溫度為50℃時，動力黏度大于10000mPa·s，且小于或等于50000mPa·s的稠油。
2.0.7 超稠油 extremely-viscous crude
溫度為50℃時，動力黏度大于50000mPa·s的稠油。
2.0.8 高凝原油 high solidifying point crude
含蠟量大于30％，且凝固點高于35℃的原油。
2.0.9 起泡原油 foamy crude
由于降壓、升溫等原因，從原油中析出的溶解氣泡上浮至原油液面后不立即消失，在原油液面形成泡沫層，具有這種性質的原油稱起泡原油。
2.0.10 凈化原油 purified crude
經脫除游離和(或)乳化狀態的水、脫鹽、脫酸后，符合產品標準和工藝要求的原油。
2.0.11 老化原油 weathered crude
在油氣集輸過程中，長期積累產生的乳化狀態穩定、采用常規措施無法處理、對原油脫水生產有較大影響的原油乳狀液。
2.0.12 井口回壓 wellhead back pressure
井口出油管道起點的壓力，其數值等于出油管道水力摩阻、位差和第一級油氣分離器壓力的總和。自噴井是指油嘴后的壓力。
2.0.13 采油井場 oil production well sites
設置采油井生產設施的場所。
2.0.14 石油天然氣站場 oil and gas stations
具有石油天然氣收集、凈化處理、儲運功能的站、庫、廠、場的統稱，簡稱油氣站場或站場。
2.0.15 計量站 well-testing stations
油田內完成分井計量油、氣、水的站。日常生產管理中也稱計量間。
2.0.16 交接計量站 lease custody metering stations
對外銷售原油、天然氣與用戶進行交接計量的站。也稱外輸計量站。
2.0.17 集油閥組間 oil gathering manifold rooms
設置油氣收集工藝閥組等生產設施，但不進行分井計量的場所，簡稱閥組間。當不建設廠房時，稱為集油閥組。
2.0.18 接轉站 pumping stations
在油田油氣收集系統中，以液體增壓為主的站。日常生產管理中也稱轉油站。
2.0.19 放水站 free water knockout stations
將含水較高的原油預脫除大部分游離水，然后將低含水原油和含油污水分別輸往原油脫水站和含油污水處理站，擔負上述生產任務的站稱為放水站。與接轉站合建的放水站，稱為轉油放水站。
2.0.20 脫水站 dehydration stations
擔負原油脫水和增壓輸送的站。
2.0.21 集中處理站 central processing facilities
油田內部主要對原油、天然氣、采出水進行集中處理的站。也稱聯合站。
2.0.22 礦場油庫 lease oil tank farms
油田內部儲存和外輸(運)原油的油庫。
2.0.23 出油管道 crude flow lines
自井口裝置至計量站或集油閥組間的管道。
2.0.24 集油管道 crude gathering lines
油田內部自計量站或集油閥組間至有關站和有關站間輸送氣液兩相的管道，或未經脫水處理的液流管道。
2.0.25 集輸流程 gathering process
在計量站或集油閥組間之前，實現油氣收集的工藝過程。
2.0.26 油氣分輸 oil and gas respective transportation
對油氣進行分離后，將原油和天然氣分別用管道輸送的方式。
2.0.27 摻液集輸 liquid-blended crude transportation
向輸送原油的管道中摻入一定量的水或加熱后的原油等液體，以降低流體在管內流動摩阻的輸送方式。
2.0.28 伴熱集輸 flow line with heat tracing transportation
在外部熱源的伴隨下，保持出油管道內流體所需輸送溫度的輸送方式。
2.0.29 水力沖砂 hydroblasting
用帶壓的水，清除容器內在生產過程中積存的沉積物的一種方法。
2.0.30 原油穩定 crude stabilization
從原油中分離出輕質組分，降低原油蒸發損失的工藝過程。
2.0.31 油罐烴蒸氣回收 hydrocarbon vapor recovery from tank
回收油罐中油品蒸發形成的氣態烴的工藝過程。
2.0.32 事故油罐 emergency crude storage tanks
在事故狀態下用于儲存原油的作業罐，正常生產時應保持空閑狀態。
2.0.33 沉降脫水罐 settling tanks
油田站場用于沉降脫水的作業罐。
2.0.34 污水沉降罐 sewage water settling tanks
在油田原油脫水站或放水站中，用于提高外輸污水水質的作業罐。
2.0.35 原油外輸 crude exportation
油田對外銷售原油，向用戶提供商品原油的輸送過程。
2.0.36 灘海陸采油田 shallow water coastal oilfields(ter-restrial development mode)
距岸較近、有路堤與岸邊相連，并采用陸地油田開發方式的灘海油田。
2.0.37 含硫酸性天然氣 sour gas
氣體總壓大于或等于0.45MPa(絕)，氣體中的硫化氫分壓大于或等于0.00035MPa(絕)的含有水和硫化氫的天然氣。
2.0.38 天然氣凝液 natural gas liquid(NGL)
從天然氣中回收的且未經穩定處理的液態烴類混合物的總稱，一般包括乙烷、液化石油氣和穩定輕烴成分，也稱混合輕烴。
2.0.39 液化石油氣 liquefied petroleum gas(LPG)
在常溫常壓下為氣態，經壓縮或冷卻后為液態的以C3、C4為主要成分的烴類混合物。
2.0.40 穩定輕烴 natural gasoline
從天然氣凝液或原油中提取的，以戊烷及更重的烴類為主要成分的液態石油產品，其終餾點不高于190℃，在規定的蒸氣壓下，允許含有少量丁烷。也稱天然汽油。
2.0.41 天然氣水合物 gas hydrate
在一定的溫度和壓力下，天然氣中的甲烷、乙烷、丙烷、丁烷、二氧化碳等和水形成的冰雪狀晶體。也稱可燃冰。
2.0.42 增壓站 booster stations
在礦場或輸氣管道上，用壓縮機對天然氣增壓的站。
2.0.43 天然氣凝液回收 NGL recovery
從天然氣中回收天然氣凝液。
2.0.44 集氣管道 gas gathering lines
油田內部自一級油氣分離器至天然氣處理廠之間的氣管道。
2.0.45 清管設施 pigging systems
為提高管道輸送效率而設置的清除管內凝聚物和沉積物的全套設備。包括清管器、清管器收發筒或清管閥、清管器指示器及清管器示蹤儀。
2.0.46 監控和數據采集系統 supervisory control and data acquisition systems(SCADA)
一種以多個遠程終端監控單元通過有線或無線網絡連接起來，具有遠程監測控制功能的分布式計算機控制系統。
2.0.47 分散控制系統 distributed control systems(DCS)
一種控制功能分散、操作顯示集中、采用分級結構的計算機控制系統，也稱為分布式控制系統，或集散控制系統。
2.0.48 可編程序控制器 programmable logic controllers(PLC)
一種數字運算操作的電子系統，專為在工業環境下應用而設計。它采用了可編程序的存儲器，用于在其內部存儲執行邏輯運算、順序控制、定時、計數和算術運算等操作的指令，并通過數字或模擬式的輸入和輸出操作，來控制各種類型的機械或生產過程。
2.0.49 遠程終端裝置 remote terminal units(RTU)
一種針對通信距離較長和工業現場惡劣環境而設計的具有模塊化結構的特殊計算機控制系統，它將末端檢測儀表和執行機構與遠程主計算機連接起來，具有數據采集、控制和通信功能，它能接收主計算機的操作指令，控制末端的執行機構動作。
3 基本規定
3.0.1 油氣集輸工程設計應依據批準的油田開發方案和設計委托書或設計合同規定的內容、范圍和要求進行。
3.0.2 油氣集輸工程設計應與油藏工程、鉆井工程、采油工程緊密結合，根據油田開發分階段的具體要求，統一論證，綜合優化，總體規劃，分期實施。
3.0.3 油氣集輸工程總體布局應根據油田開發方式、生產井分布及自然條件等情況，并應統籌考慮注入、采出水處理、給排水及消防、供配電、通信、道路等公用工程，經技術經濟分析確定。各種管道、電力線、通信線等宜與道路平行敷設，形成線路走廊帶。
3.0.4 油氣集輸工藝流程應根據油藏工程和采油工程方案、油氣物理性質及化學組成、產品方案、地面自然條件等，通過技術經濟分析確定，并應符合下列規定：
1 工藝流程宜密閉；
2 應充分收集與利用油井產出物，生產符合產品標準的原油、天然氣、液化石油氣、穩定輕烴等產品；
3 應合理利用油井流體的壓力能，適當提高集輸系統壓力，優化設計集輸半徑，減少油氣中間接轉，降低集輸能耗；
4 應合理利用熱能，做好設備和管道保溫，降低油氣處理和輸送溫度，減少熱耗；
5 應結合實際情況簡化工藝流程，選用高效設備。
3.0.5 油氣集輸工程分期建設的規模，應根據開發方案提供的不低于10年的開發指標預測資料確定，工程適應期不宜少于10年。相關設施在按所確定規模統籌考慮的基礎上，可根據具體情況分階段配置。
3.0.6 實施滾動勘探開發的油田，工程分期和設備配置應兼顧近期和遠期的需求，早期生產系統應先建設簡易設施再酌情完善配套。
3.0.7 沙漠、戈壁地區油氣集輸工程設計應適合沙漠、戈壁地區惡劣的環境條件，站場、線路等的設計應采取有效的防沙措施。應充分利用沙漠地區的太陽能、風力等天然資源，并進行綜合規劃、有效利用。
3.0.8 灘海陸采油田的開發建設應充分依托陸上油田已有設施，簡化灘海陸采平臺油氣生產及配套設施。
3.0.9 低滲透低產油田的開發建設，應簡化地面設施，采用短流程、小裝置，降低工程投資。
3.0.10 油氣集輸站場的工藝設計應滿足油氣集輸生產過程對站場的功能要求，并應設計事故流程。
3.0.11 對于重復性強的油氣集輸站場或工藝單元，宜采用標準化設計。
3.0.12 油氣集輸設計應符合現行行業標準《油田地面工程設計節能技術規范》SY／T 6420及國家現行相關節能標準的規定。
3.0.13 油氣集輸設計應符合職業健康、安全與環境保護的要求。
4 油氣收集
5 原油處理
6 天然氣處理
6.0.1 天然氣處理總流程應根據原料氣性質、下游用戶對氣質和產品的要求確定。天然氣處理裝置宜集中布置。
6.0.2 天然氣處理裝置的設計能力應與所轄區塊的產氣量相適應，處理裝置允許氣量波動范圍宜取60％～120％，裝置的年運行時數宜取8000h。
6.0.3 工藝計算應選擇具有代表性的天然氣組成作為依據，宜按一定的組成波動范圍進行設計。
6.0.4 產品指標應符合下列規定：
1 天然氣應符合現行國家標準《天然氣》GB 17820的有關規定，進入輸氣管道的天然氣尚應符合現行國家標準《輸氣管道工程設計規范》GB 50251的有關規定；
2 液化石油氣應符合現行國家標準《液化石油氣》GB 11174的有關規定；
3 穩定輕烴應符合現行國家標準《穩定輕烴》GB 9053的有關規定；
4 天然氣凝液及其他產品應符合設計合同(設計委托書)的要求或企業間的協議標準。
6.0.5 天然氣處理裝置入口應設具有除油、液體緩沖功能的分離器，天然氣含有固體粉塵雜質時，還應設除塵凈化設施。
6.0.6 天然氣處理裝置的進氣總管應設有自動緊急關斷閥。裝置上游管道上應設泄壓放空閥。
6.0.7 天然氣增壓的設計應符合本規范第4.4節的規定。
6.0.8 氣液分離宜采用重力分離器，重力分離器型式選擇應符合本規范第5.1.2條的規定。重力分離器的設計應符合現行行業標準《油氣分離器規范》SY／T 0515的有關規定。重力分離器可按本規范附錄A的公式計算。
6.0.9 天然氣脫水工藝應根據天然氣處理總流程、氣量、氣質、操作條件和脫水深度要求合理確定。
6.0.10 天然氣脫水裝置的設計，應符合現行行業標準《天然氣脫水設計規范》SY／T 0076的有關規定。
6.0.11 當天然氣中硫化氫、二氧化碳及總硫的含量不符合現行國家標準《天然氣》GB 17820的要求時，應按現行行業標準《天然氣凈化廠設計規范》SY／T 0011的有關規定進行處理。
6.0.12 天然氣凝液回收的工藝方法應根據天然氣的氣量、氣質、壓力、產品規格及收率，經技術經濟對比后確定。
6.0.13 天然氣凝液回收裝置的收率應通過技術經濟對比確定?；厥找彝榧案?zé)N類的裝置，乙烷收率宜為50％～85％。回收丙烷及更重?zé)N類的裝置，丙烷收率宜為70％～90％。
6.0.14 天然氣凝液回收裝置原料氣脫水后的水露點應比最低制冷溫度至少低5℃；當采用注入水合物抑制劑的方法同時進行烴水露點控制時，水合物抑制劑注入量應保證在操作壓力下的水合物形成溫度比最低制冷溫度至少低3℃。
6.0.15 天然氣凝液回收裝置的設計，應符合現行行業標準《天然氣凝液回收設計規范》SY／T 0077的有關規定。
6.0.16 天然氣處理裝置產生的污水應收集后集中處理。
7 原油及天然氣凝液儲運
8 油氣集輸管道
9 自動控制及油氣計量
10 站場總圖
11 配套設施及公用工程
附錄A 重力分離器的計算公式
A.0.1 立式重力分離器的直徑可按下式計算：
式中：D——分離器內徑；
qv——標準參比條件下氣體流量(m3／h)；
T——操作溫度(K)；
Z——?dú)怏w壓縮因子；
P——操作壓力(絕)(MPa)；
Wo——液滴沉降速度[按本規范公式A.0.3-1計算](m／s)；
K1——立式分離器修正系數，一般取K1＝0.8。
A.0.2 臥式重力分離器的直徑可按下式計算：
式中：K2——?dú)怏w空間占有的空間面積分率，按表A.0.2取值；
K3——?dú)怏w空間占有的高度分率，按表A.0.2取值；
K4——長徑比。當P≤1.8MPa時，K4取3.0；1.8MPa＜P≤3.5MPa時，K4取4.0；P＞3.5MPa時，K4取5.0。
式中其他符號意義與本規范公式A.0.1中相同。

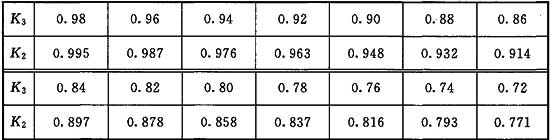

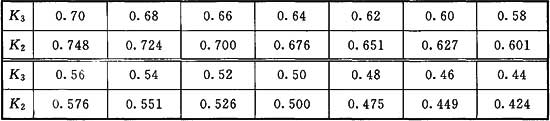

表A.0.2 氣體空間占有的空間面積分率K2和高度分率K3的關系表

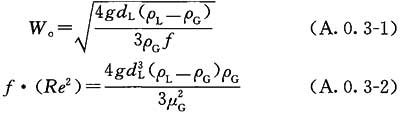

A.0.3 液滴在分離器中的沉降速度可按下列公式計算：
式中：Wo——液滴在分離器中的沉降速度(m／s)；
g——重力加速度，g＝9.81m／s2；
dL——液滴直徑，取60×10-6m～100×10-6m；
ρL——液體的密度(kg／m3)；
ρG——?dú)怏w在操作條件下的密度(kg／m3)；
f——阻力系數。用公式A.0.3-2計算f·(Re2)，再查本規范附錄B得出f值。
μG——?dú)怏w在操作條件下的黏度(Pa·s)。
A.0.4 分離器內通過絲網捕霧器的設計速度，宜取絲網最大允許速度的75％。氣體通過絲網最大允許速度可按下式計算：
式中：vmax——?dú)怏w通過絲網最大允許速度(m／s)；
KSB——桑得斯-布朗(Souders-Brown)系數，KSB可按現行行業標準《油氣分離器規范》SY／T 0515取值。
式中其他符號的意義與本規范公式A.0.3-1中相同。
附錄B 液滴在氣體中的阻力系數計算列線圖
附錄B 液滴在氣體中的阻力系數計算列線圖

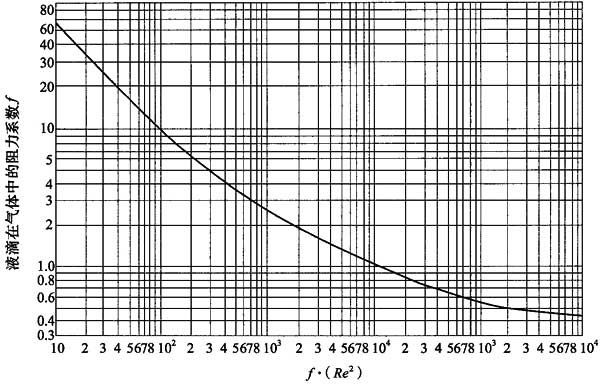

圖B 液滴在氣體中的阻力系數計算列線圖
附錄C 油氣混輸?shù)膲航涤?jì)算公式
C.0.1 當采用杜克勒Ⅱ法時，水平管道油氣混輸?shù)膲航涤?jì)算應符合下列規定：
1 油氣混輸管道的壓降可按下式計算：
式中：△p——油氣混輸管道壓降(MPa)；
λm——混輸阻力系數，見式C.0.1-2；
ρm——?dú)庖夯旌衔锏钠骄芏?kg／m3)，見式C.0.1-6；
vm——?dú)庖夯旌衔锲骄魉?m／s)，見式C.0.1-7；
L——管道長度；
d——管道內徑。
2 混輸阻力系數可按下列公式計算：
式中：Φ——混輸阻力系數與液相阻力系數的比值，可由無滑脫時的含液率RL查圖C.0.1-1確定；

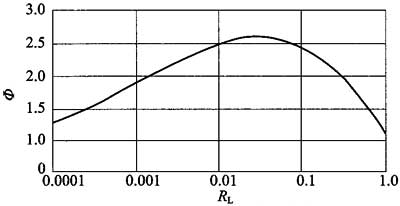

圖C.0.1-1 Φ-RL關系曲線
Rem——混輸雷諾數；
μm——?dú)庖夯旌衔锏膭恿︷ざ?Pa·s)，見式C.0.1-4。
式中其他符號意義與式C.0.1-1中相同。
3 氣液混合物的動力黏度可按下列公式計算：
式中：μL、μg——液相、氣相的動力黏度(Pa·s)；
RL——體積含液率；
qL——液相的體積流量(m3／s)；
qm——?dú)庖夯旌衔锏捏w積流量(m3／s)。
4 氣液混合物的平均密度可按下式計算：
式中：ρL、ρg——液相、氣相的密度(kg／m3)；
RL——體積含液率；
HL——截面含液率，即考慮氣液相滑脫時的含液率，可根據RL和Rem查圖C.0.1-2確定。

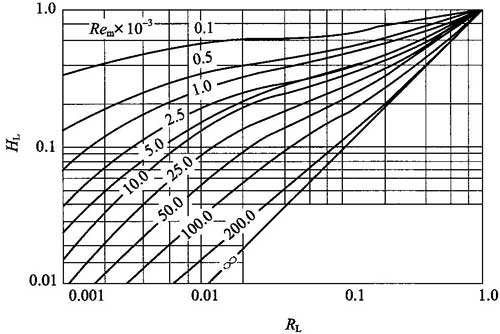

圖C.0.1-2 RL-HL關系曲線
5 氣液混合物的平均流速可按下式計算：
式中：qm——?dú)庖夯旌衔锏捏w積流量(m3／s)；
d——管道內徑。
C.0.2 當采用貝格斯-布里爾法時，油氣混輸?shù)膲航涤?jì)算應符合下列規定：
1 油氣混輸管道的壓降可按下式計算：
式中：△p——油氣混輸管道壓降(Pa)；
HL——截面含液率，無因次，其值可按流態(分離流、過渡流、間歇流和分散流)由計算確定，見本條第2款；
g——重力加速度，g＝9.81m／s2；
θ——管道傾角，度或弧度(流體上坡θ為正，下坡為負，水平管θ＝0)；
λm——混輸摩阻系數，可根據無滑脫水力摩阻系數λo、含液率HL、無滑脫含液率RL，經計算確定，見本條第4款；
Gm——?dú)庖夯旌衔镔|(zhì)量流量(kg／s)；
vsg——?dú)庀嗾鬯懔魉?m／s)；
p——管道內介質的平均絕對壓力(Pa)。
式中其他符號意義與公式C.0.1-1中相同。
2 截面含液率HL計算應符合下列規定：
1)水平管分離流、間歇流、分散流的截面含液率可按下式計算：
式中：HL(0)——水平管截面含液率；
RL——體積含液率，見公式C.0.1-5；
Fr——弗勞德準數，見公式C.0.2-11；
a、b、c——系數，取決于流型，見表C.0.2-1。
表C.0.2-1 a、b、c與流型的關系
| 流型 | a | b | c |
| 分離流 | 0.980 | 0.4868 | 0.0868 |
| 間歇流 | 0.845 | 0.5351 | 0.0173 |
| 分散流 | 1.065 | 0.5824 | 0.0609 |
2)水平管過渡流的截面含液率HL(0)T可按下列公式計算：
式中：T、S、I——分別表示過渡流、分離流和間歇流；
L2、L3——按表C.0.2-3中所列計算式計算。
3)對于傾斜管截面含液率HL(θ)可按下列公式計算：
式中：HL(θ)——傾角為θ的管路截面含液率；
d、e、f、h——與流型有關的系數，應按表C.0.2-2選??；
vs1——液相折算速度(m／s)；
σ——液相表面張力(N／m)。

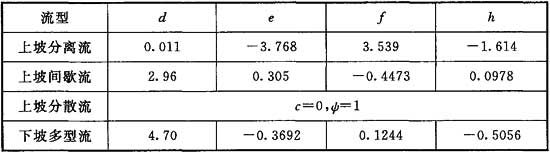

表C.0.2-2 與流型有關的其他系數
對于θ＝90°的垂直管路：
3 兩相管路流型判別準則應按表C.0.2-3確定，弗勞德準數應按下式計算：
式中符號意義與公式C.0.1-1、公式C.0.2-2中相同。

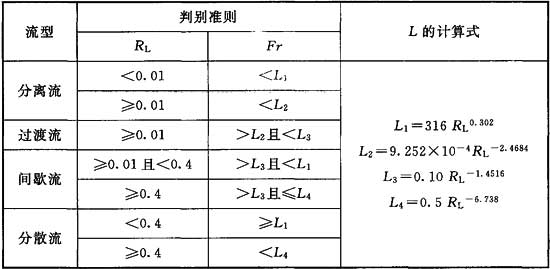

表C.0.2-3 兩相管路流型判別準則
4 兩相流水力摩阻系數可按下列公式計算：
式中：λm——兩相流管路的水力摩阻系數；
λo——相同條件下兩相均勻混合、相間無滑脫的水力摩阻系數。

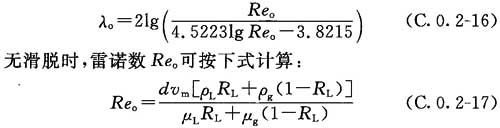

對于水力光滑管，無滑脫時水力摩阻系數λo可由穆迪(Moody)圖中查得，也可由下式計算：
式中符號意義與公式C.0.1-1、公式C.0.1-5、公式C.0.1-6中相同。
附錄D 埋地瀝青絕緣集輸油管道總傳熱系數K選用表
附錄D 埋地瀝青絕緣集輸油管道總傳熱系數K選用表

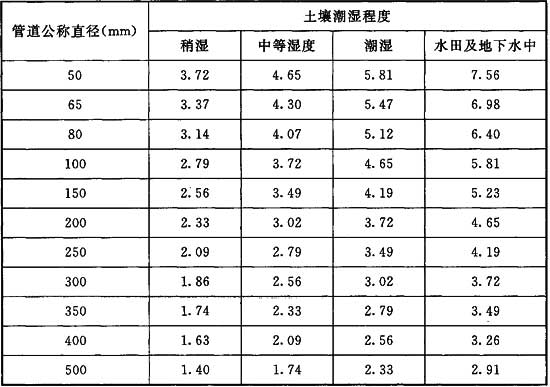

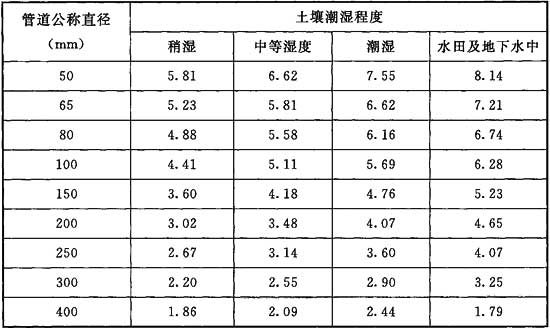

表D 埋地瀝青絕緣集輸油管道總傳熱系數K[W／(m2·℃)]
注：表中所列總傳熱系數以鋼管外表面為基準傳熱面。
附錄E 埋地硬質聚氨酯泡沫塑料保溫集輸油管道總傳熱系數K選用表
附錄E 埋地硬質聚氨酯泡沫塑料保溫集輸油管道總傳熱系數K選用表

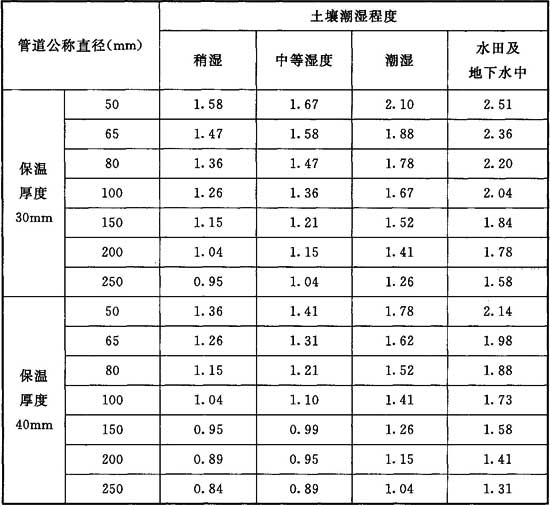

表E 埋地硬質聚氨酯泡沫塑料保溫集輸油管道總傳熱系數K[W／(m2·℃)]
注：表中所列總傳熱系數以鋼管外表面為基準傳熱面。
附錄F 集油管道伴熱輸送雙管管組[(D2／D1)≤3]熱力近似計算公式
F.0.1 集油管道伴熱輸送雙管管組的總耗熱量可按下式計算：
式中：Φ——管組總耗熱量(散熱流量)(W)；
L——集油管道長度；
K——保溫殼內管道向外界的總傳熱系數(按鋼管外表面作為基準傳熱面取值)[W／(m2·℃)]；
D1——伴熱管外徑；
D2——集油管外徑；
△t1——伴熱管平均溫度與外界溫度之差(℃)；
△t2——集油管平均溫度與外界溫度之差(℃)；
qm——集油管設計流量(含水原油)(kg／s)；
C——原油(含水原油)比熱容[J／(kg·℃)]；
△t——原油(含水原油)的溫升(℃)。
F.0.2 當集油管長度小于原油升溫所需要的熱伴隨長度時，在井口應設換熱器。集油管路伴熱輸送保證升溫的熱伴隨長度，可按下式計算(雙管管組)：
式中：K′——伴熱管對油管的總傳熱系數[W／(m2·℃)]；
△t′——伴熱管與油管的對數平均溫差(℃)。
式中其他符號意義與公式F.0.1中相同。
附錄G 埋地瀝青絕緣集氣管道總傳熱系數K選用表
附錄G 埋地瀝青絕緣集氣管道總傳熱系數K選用表
表G 埋地瀝青絕緣集氣管道總傳熱系數K[W／(m2·℃)]
附錄H 站內架空油氣管道與建(構)筑物之間最小水平間距
附錄H 站內架空油氣管道與建(構)筑物之間最小水平間距

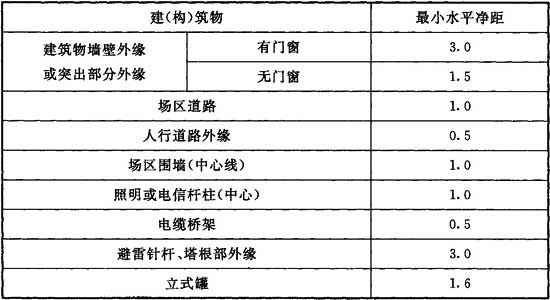

表H 站內架空油氣管道與建(構)筑物之間最小水平間距
注：1 表中尺寸均自管架、管墩及管道最突出部分算起。道路為城市型時，自路面外緣算起；為公路型時，自路肩外緣算起。
2 架空油氣管道與立式罐之間的距離，是指立式罐與其圓周切線方向平行的管架、管墩及管道最突出部分的距離。
附錄J 站內埋地管道與電纜、建(構)筑物平行的最小間距
附錄J 站內埋地管道與電纜、建(構)筑物平行的最小間距

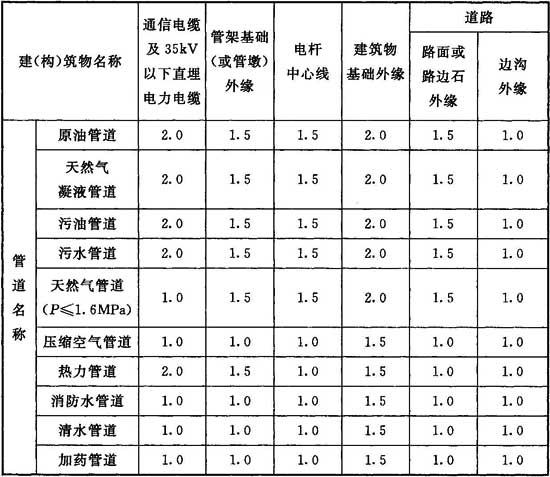

表J 站內埋地管道與電纜、建(構)筑物平行的最小間距
注：1 表中所列凈距應自管壁或防護設施外緣算起。
2 當管道埋深大于鄰近建(構)筑物的基礎埋深時，應采用土壤安息角校正表中所列數值。
3 當有可靠根據或措施時，可減小表中所列數值。
附錄K 通信電纜管道和直埋電纜與地下管道或建(構)筑物的最小間距
附錄K 通信電纜管道和直埋電纜與地下管道或建(構)筑物的最小間距

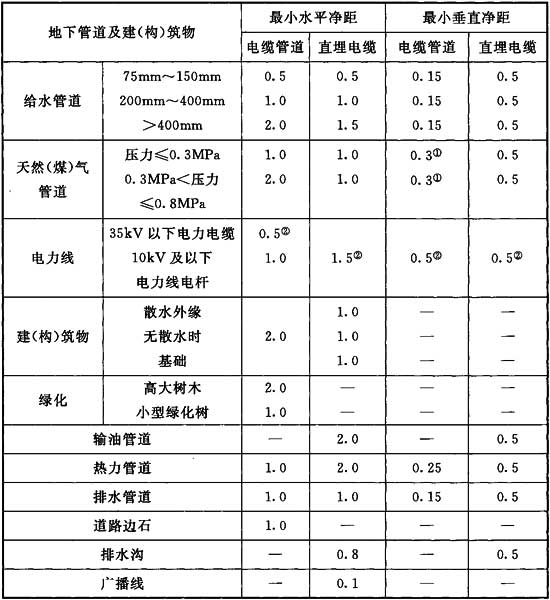

表K 通信電纜管道和直埋電纜與地下管道和建(構)筑物的最小間距
注：①交越處2m之內天然(煤)氣管道不得有接口，否則電纜及電纜管道應加包封。
②電力電纜加有保護套管時，凈距可減至0.15m。
附錄L 通信架空線路與其他設備或建(構)筑物的最小間距
附錄L 通信架空線路與其他設備或建(構)筑物的最小間距

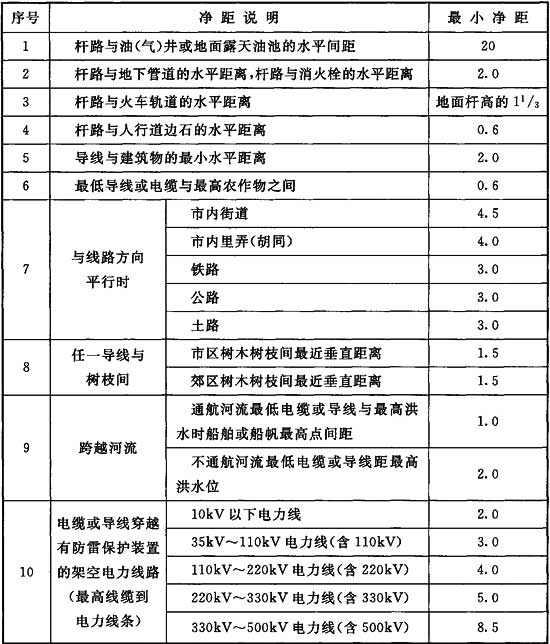

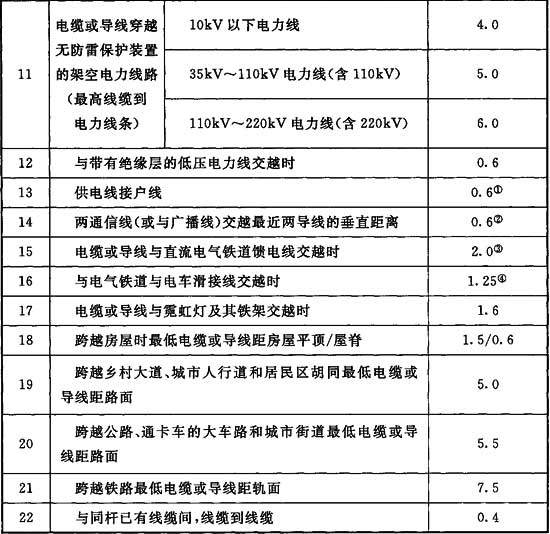

表L 通信架空線路與其他設備或建(構)筑物的最小間距
注：①供電線為被覆線時，光(電)纜也可以在供電線上方交越。
②兩通信線交越時，一級線路應在二級線路上面通過，且交越角不得小于30°，廣播線路為三級線路。
③通信線路與25kV交流電氣鐵道的饋電線不允許跨越，必要時應采用直埋電纜穿過。
④光(電)纜必須在上方交越時，跨越檔兩側電桿及吊線安裝應做加強保護裝置。
附錄M 站場內建筑物的通風方式及換氣次數
附錄M 站場內建筑物的通風方式及換氣次數

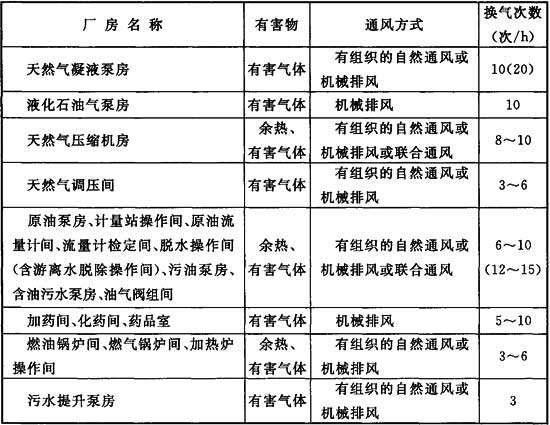

表M 站場內建筑物的通風方式及換氣次數
注：1 有組織的自然通風可采用筒形風帽、旋轉風帽、球形風帽或通風天窗等方式。
2 計算通風量時，房間高度大于6m時應按6m計算，事故通風應按房間實際高度計算。
3 括號內的換氣次數為含硫的數據。
4 對于同時散發有害氣體和余熱的建筑物，室內的全面通風量應按消除有害氣體或余熱中所需的最大空氣量計算。當建筑物內散發的有害氣體或余熱量不能確定時，通風量可按表中的換氣次數計算。
5 當采用聯合通風方式時，自然通風的換氣次數取3次／h～6次／h，機械排風按全部換氣次數計算。
