GB 19576-2004 單元式空氣調節機能效限定值及能源效率等級 （完整版）
1 范圍
1 范圍
本標準規定了單元式空氣調節機能源效率限定值、節能評價值、能源效率等級、試驗方法和檢驗規則。
本標準適用于名義制冷量大于7 100 W、采用電機驅動壓縮機的單元式空氣調節機、風管送風式和屋頂式空調機組(以下簡稱空調機)。本標準不包括多聯式空調(熱泵)機組和變頻空調機。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修訂單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新的版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB／T 177j8 單元式空氣調節機
GB／T 18836 風管送風式空調(熱泵)機組
JB／T 8072 屋頂式空調機組
3 術語和定義
3.1
空調機能源效率限定值 the minimum allowable value of energy efficiency for unitary air condi-tioners
空凋機在名義制冷工況和規定條件下，能效比的最小允許值.簡稱能效限定值。
3.2
空調機節能評價值 the evaluating values of energy conservation for unitary air conditioners
空調機在名義制冷工況和規定條件下，節能型空調機應達到的能效比最小值。
3.3
能源效率等級 energy efficiency grade
能源效率等級(簡稱能效等級)是表示產品能源效率高低差別的一種分級方法，依據能效比(或性能系數)的大小確定，依次分成1、2、3、4、5五個等級，1級表示能源效率最高。
3.4
空調機額定能源效率等級 rated energy efficiency grade for unitary air conditioners
由生產廠家在產品上標注的空調機能源效率等級。
4 能源效率限定值
4 能源效率限定值
空調機的能效比實測值應大于等于表1的規定值。

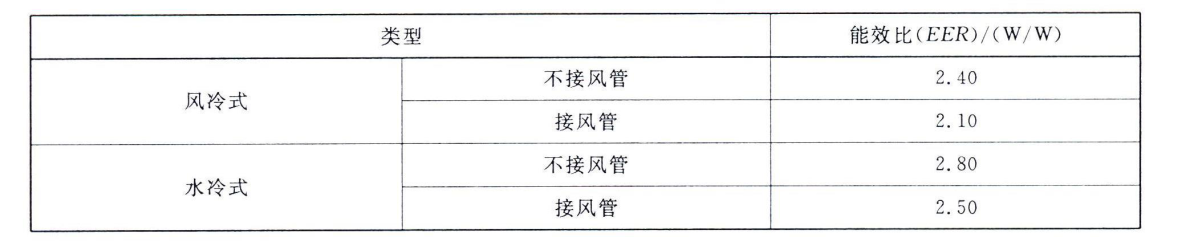

表1 空調機能源效率限定值
5 能源效率評定方法
5.1 能源效率等級判定方法
根據產品的能效比測試結果，依據表2，判定該產品的額定能源效率等級。
產品的能效比測試值和標注值應不小于表2中其額定能源效率等級所對應指標規定值。

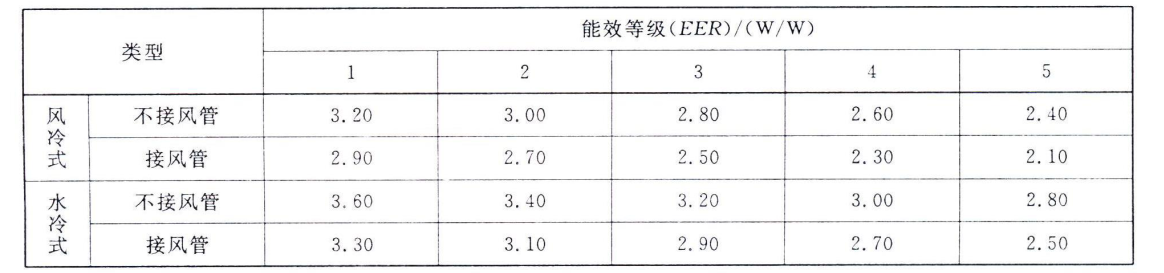

表2 能源效率等級指標
5.2 節能評價值
空調機的節能評價值為表2中能效等級2級。
6 能源效率的試驗方法
6 能源效率的試驗方法
能源效率的測試方法按照表3進行。

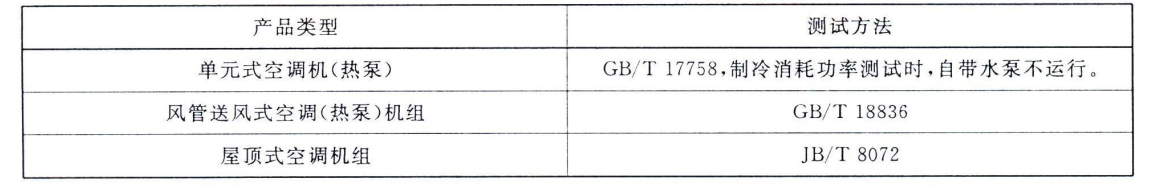

表3 能源效率的測試方法
7 檢驗規則
7 檢驗規則
在一批產品中，抽取一臺樣品，測試產品的能效比；若不滿足規定要求，再抽取兩臺樣品，實測值均應滿足規定要求，否則判定該批產品為不合格。
8 能源效率等級標注
8.1 生產廠家應根據本標準的要求和測試結果，確定產品的額定能源效率等級。
8.2 生產廠家應在其產品的出廠文件上注明該產品的額定能源效率等級、所依據的標準號。
