GB/T 19473.3-2004 冷熱水用聚丁烯(PB)管道系統 第3部分：管件 （完整版）
1 范圍
1 范圍
GB／T 19473的本部分規定了聚丁烯(PB)管件(以下簡稱管件)的定義、符號和縮略語、材料、產品分類、技術要求、試驗方法、檢驗規則和標志、包裝、運輸、貯存。
本部分與1、2部分一起適用于建筑冷熱水管道系統，包括工業及民用冷熱水、飲用水和采暖系統等。
GB／T 19473不適用于滅火系統和非水介質的流體輸送系統。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過GB／T 19473的本部分的引用而成為本部分的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本部分，然而，鼓勵根據本部分達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本部分。
GB／T 2828―1987 逐批檢查計數抽樣程序及抽樣表(適用于連續批的檢查)
GB／T 2918―1998 塑料試樣狀態調節和試驗的標準環境(idt ISO 291：1997)
GB／T 3682―2000 熱塑性塑料熔體質量流動速率和熔體體積流動速率試驗方法(idt ISO 1133：1997)
GB／T 6111―2003 流體輸送用熱塑性塑料管材耐內壓試驗方法(idt IS()1167：1996)
GB／T 7306―2000 55°密封管螺紋(eqv ISO7-1：1994)
GB／T 8806―1988 塑料管材尺寸測量方法(idt ISO 3126：1974)
GB／T 15820―1995 聚乙烯壓力管材與管件連接的耐拉拔試驗(eqv ISO：3501：1976)
GB／T 17219 生括飲用水輸配水設備及防護材料的安全性評價標準
GB／T 18991―2003 冷熱水系統用熱塑性塑料管材和管件(idt ISO 10508：1995)
GB／T 19473.1―2004 冷熱水用聚丁烯(PB)管道系統 第1部分；總則
GB／T 19473.2―2004 冷熱水用聚丁烯(PB)管道系統 第2部分：管材
3 定義、符號和縮略語
3 定義、符號和縮略語
本部分有關的定義、符號和縮略語在第1部分中規定。
4 材料
4 材料
用于生產管件的聚丁烯(PB)材料應符合GB／T 19473.1―2004的要求。
5 產品分類
5.1 管件分為熔接管件和機械連接管件。熔接管件按熔接方式的不同分為熱熔承插連接管件和電熔連接管件。
5.2 管件按管系列s分類與管材相同，按GB／T 19473.2―2004的規定。管件的主體壁厚應不小于相同管系列S的管材的壁厚。
6 技術要求
6.1 顏色
由供需雙方協商確定。
6.2 外觀
管件表面應光滑、平整，不應有裂紋、氣泡、脫皮和明顯的雜質、嚴重的冷斑以及色澤不勻、分解變色等缺陷。
6.3 不透光性
給水用管件應不透光。
6.5 力學性能
管件的力學性能應符合表3的規定。

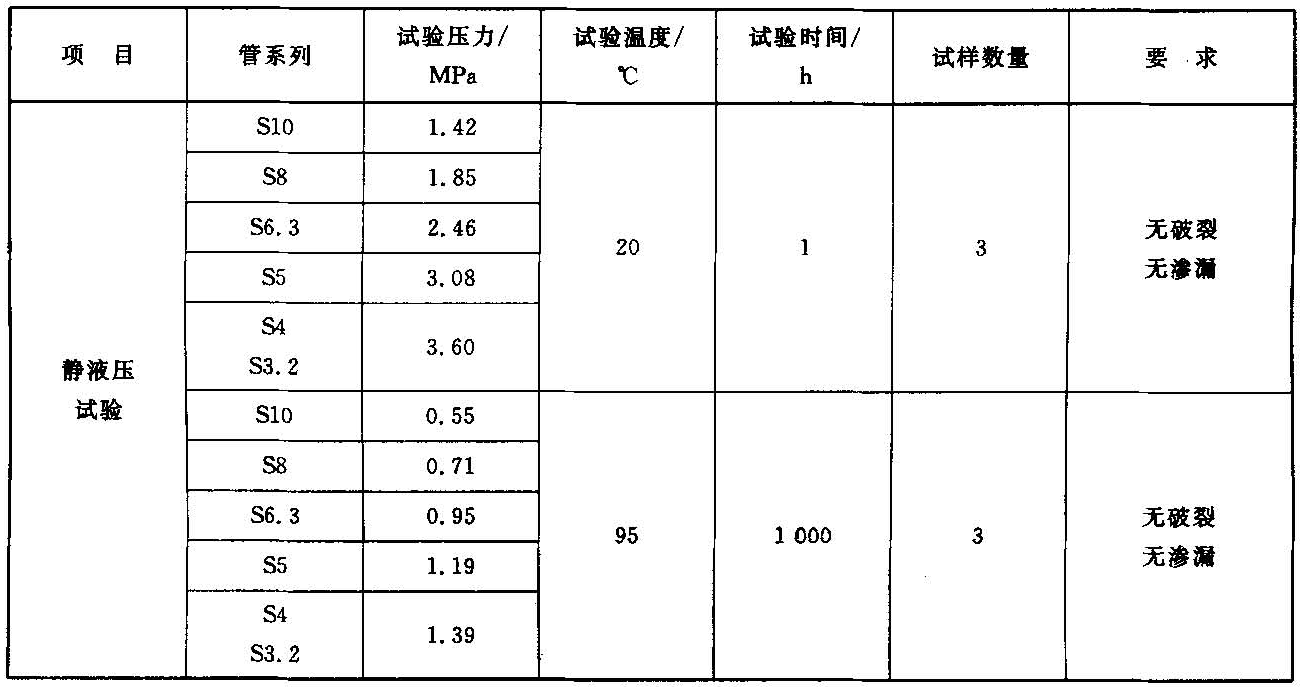

表3 管件的力學性能
6.6 物理和化學性能
管件的物理和化學性能應符合表4的規定。

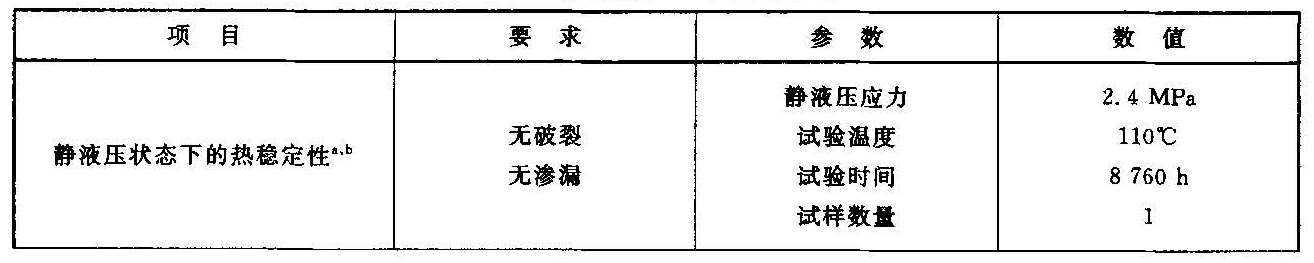

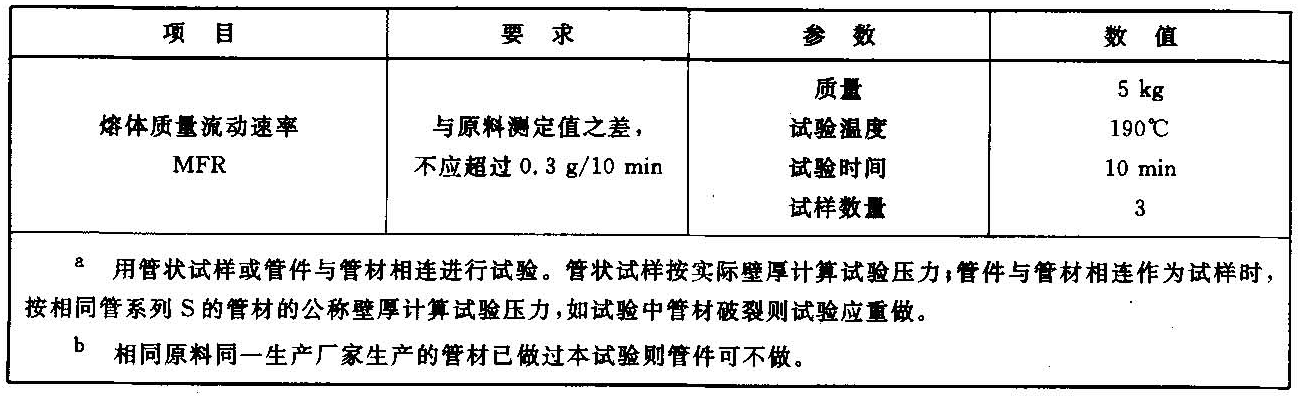

表4 管件的物理和化學性能
表4(續)
6.7 管件的衛生性能
給水用管件衛生性能應符合GB／T 17219的規定。
7 試驗方法
7.1 試樣狀態調節
管件生產10天后方可進行試驗。
除非另有規定外，試樣應按GB／T 2918規定，在溫度為(23±2>℃下進行狀態調節至少24 h。
7.2 顏色及外觀檢查
用肉眼觀察。
7.3 不透光性
管材與管件相連，按GB／T 19473.2―2004的7.3進行。
7.4 尺寸測量
管件的承口深度用精度為0.02 mm的游標卡尺測量；用精度為0.001 mm的內徑量表測量圖1、圖2規定部位承口的兩個相互垂直的內徑，計算它們的算術平均值，為平均內徑。
用精度為0.001 mm的內徑量表測量同一斷面的最大內徑和最小內徑，用最大內徑減最小內徑為不圓度。
7.7 熔體質量流動速率
按GB／T 3682―2000進行試驗。
7.8 衛生性能
按GB／T 17219進行試驗。
8 檢驗規則
8.1 檢驗分類
檢驗分為定型檢驗、出廠檢驗和型式檢驗。
8.2 組批
用同一原料和工藝連續生產的同一規格的管件作為一批。dn≤32 mm規格的管件每批不超過1 0000件，dn＞32 mm規格的管件每批不超過5 000件。如果生產7天仍不足上述數量，則以7天為一批。一次交付可由一批或多批組成。交付時注明批號，同一交付批號產品為一個交付檢驗批。
8.3 定型檢驗
定型檢驗的項目為第6章規定的全部技術要求。同一設備制造廠的同類型設備首次投產或原料發生重大變化可能嚴重影響產品性能時，進行定型檢驗。
8.6 判定規則
外觀、尺寸按照表11進行判定。給水用管件的衛生指標有一項不合格則判該批為不合格批。其他指標有一項達不到規定時，則隨機抽取雙倍樣品進行該項復檢，如仍不合格，則判該批為不合格批。
9 標志、包裝、運輸、貯存
9.2 包裝
一般情況下，每個包裝箱內應裝相同品種和規格的管件，包裝箱應有內襯袋，每個包裝箱重量不超過25kg。
9.3 運輸
管件在運輸時，不得曝曬、沾污、重壓、拋摔和損傷。
9.4 貯存
管件應貯存在室內，遠離熱源，合理放置。
