GB/T 17428-2009 通風管道耐火試驗方法 （完整版）
1 范圍
1 范圍
本標準規定了水平通風管道在標準火條件下的耐火性能試驗方法，用來檢驗通風管道承受外部火(管道A)和內部火(管道B)作用時的耐火性能。垂直管道的耐火試驗可參照本標準執行。
本標準不適用于：
a) 耐火性能取決于吊頂耐火性能的管道；
b) 帶檢修門的管道，除非將檢修門納入到管道中一起試驗；
c) 兩面或三面的管道；
d) 排煙管道；
e) 與墻或樓板連接的吊掛固定件。
2 規范性引用文件
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB／T 5907 消防基本術語 第一部分1’
GB／T 9978.1 建筑構件耐火試驗方法 第1部分：通用要求(GB／T 9978.1―2008，ISO 834-1：1999，MOD)
3 術語和定義
3.1
吊掛固定件 suspending element
用來將管道吊掛在梁板上或固定到墻體上的部件。
3.2
支承結構 supporting element
試驗中管道穿越的墻體或隔墻。
1) 該標準將在整合修訂GB／T 5907～1986、GB／T 14107―1993和GB／T 16283～1996的基礎上，以《消防詞匯》為總標題，分為5個部分；其中，GB／T 5907.2《消防詞匯 第2部分：火災安全詞匯》，將修改采用ISO 13943：2000。
4 試驗裝置
4.1 總則
除了GB／T 9978.1規定的試驗裝置外，本試驗還需要以下裝置。
4.2 試驗爐

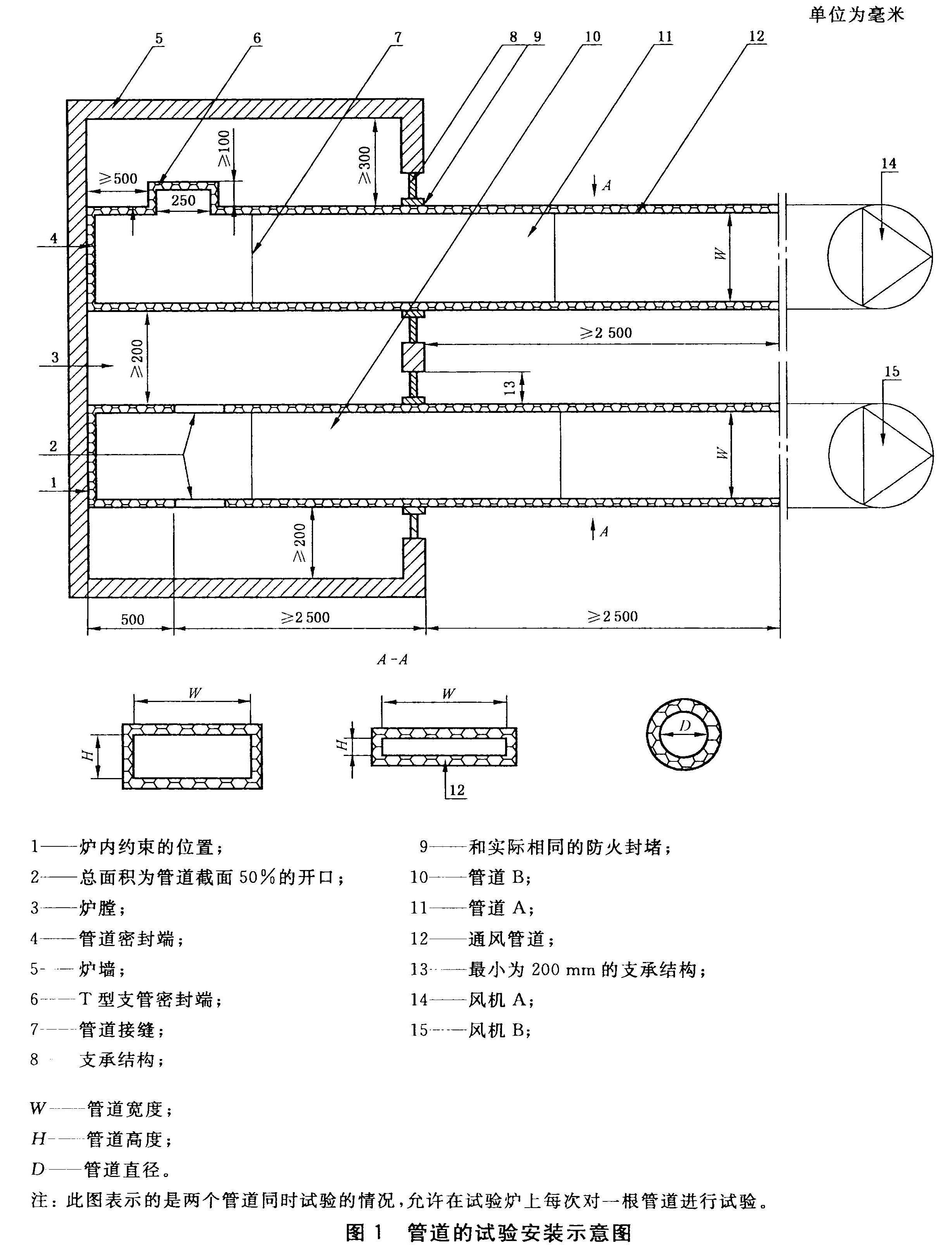

滿足GB／T 9978.1規定的標準升溫和壓力條件，并適合水平方向安裝管道，見圖1。
4.3 風機A
在試驗開始和整個試驗過程中能使管道A內保持(300±15)Pa的壓差，可以直接或通過適當長度的管道與試件相連接。壓力測量?jī)x表的準確度為±3 Pa。
4.4 風機B
試驗開始前，在環境溫度下，使管道B內保持(3±0.45)m／s的空氣流速?？梢灾苯踊蛲ㄟ^適當長度的管道與試件相連接。風機應設置一個旁通風口，可以在4.5中描述的截止閥關閉前打開。流速測量?jī)x表的準確度為±5％。
4.5 截止閥
截止閥應安裝在風機B和試件之間。在風機B處于“停止”狀態下，通過隔斷管道B內的空氣流動來評價管道B的耐火完整性。
5 試驗條件
5 試驗條件
試驗爐內加熱條件和壓力條件應滿足GB／T 9978.1的規定。
試驗過程中，管道承受的試驗條件應滿足10.2的規定。
6 試件
6.2 數量
管道A和管道B各需一個試件進行試驗。
7 試件的安裝
7.1 總則
試件應盡可能按實際使用情況安裝。
支承結構可以是實際使用的墻，并且比將要進行試驗的管道具有更長的耐火時間。
當管道穿過爐墻時，開口應足夠大，保證管道表面到開口的距離至少為200 mm。
7.2 標準支承結構
當實際使用的支承結構類型不能確定時，應使用表3和表4給出的標準支承結構。

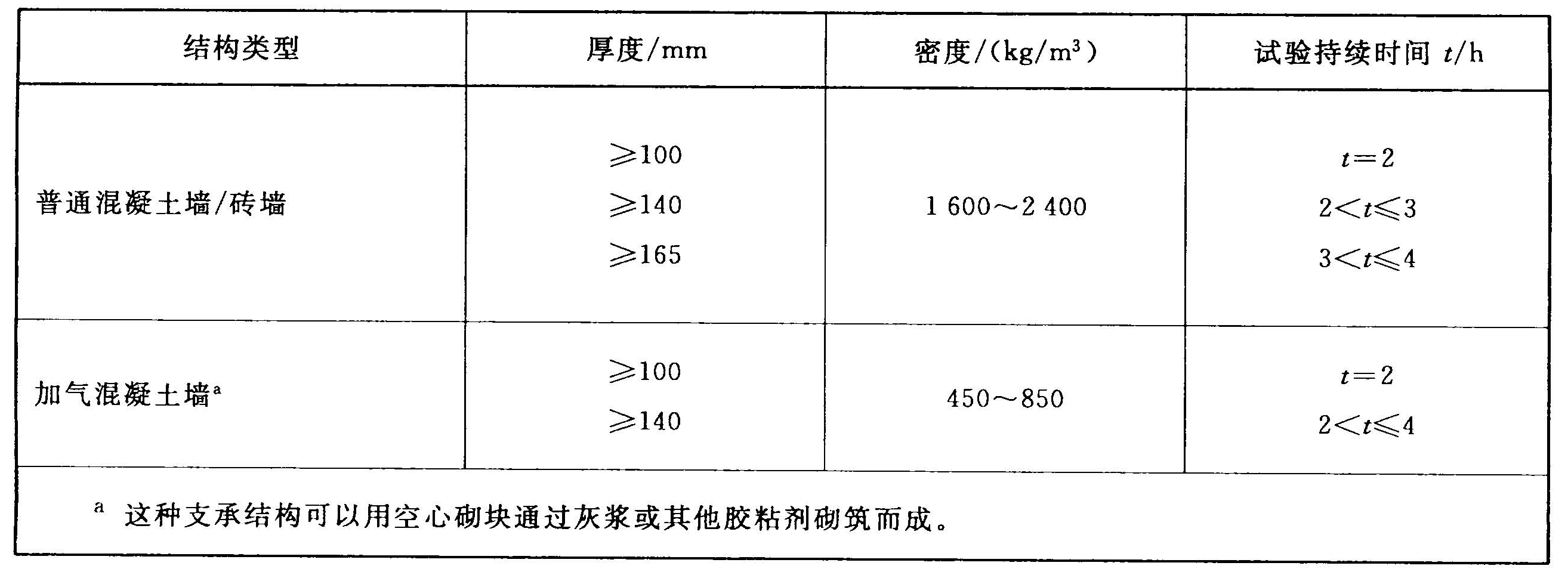

表3 標準剛性墻體結構

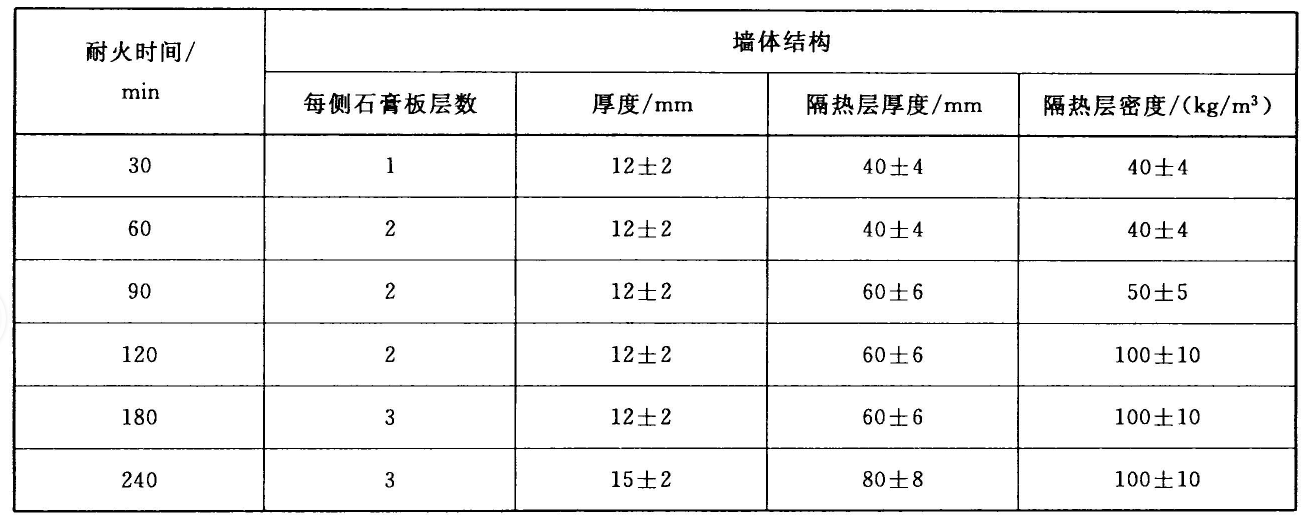

表4 標準柔性墻體結構(石膏板墻)
7.3 非標準支承結構
當試件實際使用的支承結構不是上述標準支承結構時，試件應安裝在與實際情況相同的支承結構中進行試驗。
8 養護
8.1 總則
試驗結構的養護應滿足GB／T 9978.1的規定。
8.2 吸濕性封堵材料
當使用吸濕性材料來封堵支承結構和管道之間小于10 mm的縫隙時，應在試驗前對其養護7 d。
當使用吸濕性材料來封堵支承結構和管道之間大于10 mm的縫隙時，應在試驗前對其養護28 d。
9 儀器使用
9.2 壓力傳感器
爐內壓力傳感器應放置在爐頂以下100 mm處。爐內壓力按GB／T 9978.1的規定進行測量。
10 試驗程序
10.1 總則
應按GB／T 9978.1規定的裝置和方法進行試驗。同時還應滿足10.2、10.3和10.4的規定。
10.4 試驗終止
當管道不滿足第11章的判定準則或委托方提出要求時，試驗可終止。
11 判定準則
11.1 完整性
按GB／T 9978.1的規定，爐外管道段喪失完整性。
當管道A內不能保持(300±1 5)Pa的壓差時，也可判定管道A喪失完整性。
12 試驗結果表述
12 試驗結果表述
通風管道的耐火性能以耐火完整性和耐火隔熱性表示。
13 試驗報告
13 試驗報告
除了GB／T 9978.1要求的內容外，試驗報告還應包括以下內容：
a) GB／T 9978.1是試驗依據之一；
b) 試件在爐內受火的面數；
c) 與試件類型相適應的固定、支承和安裝方法；
d) 為安裝管道，需在爐墻開口，應對開口與管道之間的填充材料和填充方法進行描述；
e) 支承結構的細節；
f) 試驗期間按10.3.3所做的觀察；
g) 對鋼管道而言，鋼板的厚度以及是否安裝有外部或內部加強件。
14 試驗結果的直接應用范圍
14.2 管道的尺寸
按表1和表2規定的尺寸進行試驗的管道A和管道B所獲得的試驗結果適用于所有尺寸不大于試驗管道的情況，并可按表5的規定適當擴大。

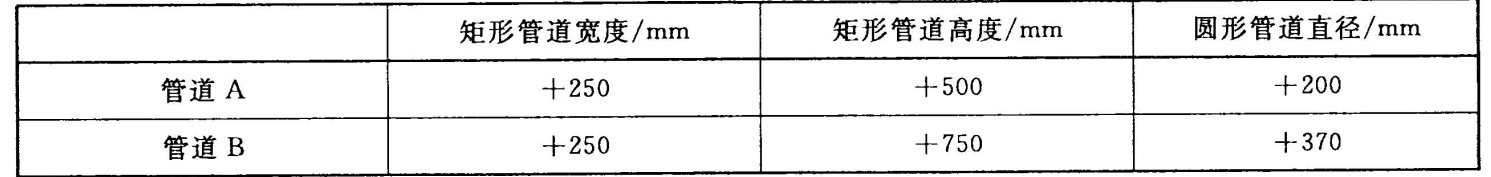

表5 管道在直接應用時允許增加的尺寸
對于不是按第6章規定的尺寸進行試驗的其他的管道，其試驗結果不應用于尺寸更大的管道，但可用于尺寸較小的管道。
如果試驗管道的尺寸大于外推上限尺寸時，其試驗結果不應應用于比其尺寸更大的管道。
如果管道使用了獨立的防火保護層，應把防火保護層的內部尺寸作為直接應用領域的有效尺寸。
14.5 支承結構
管道穿過標準支承結構(見表3和表4)進行試驗所獲得的試驗結果適用于耐火時間等于或大于試驗用標準支承結構的支承結構。
14.6 鋼制管道
有加強筋的鋼制管道，其試驗結果僅適用于有類似加強筋的鋼制管道。
參考文獻
參考文獻
[1] GB／T 14107―1993 消防基本術語 第二部分
[2] GB／T 16283―1996 固定滅火系統基本術語
[3] ISO 13943：2000 Fire safety―Vocabulary
