GB/T 3287-2011 可鍛鑄鐵管路連接件 （完整版）
1 范圍
1 范圍
本標準規定了可鍛鑄鐵管路連接件（以下簡稱“管件”）的產品分類、要求、試驗方法、檢驗規則、標志、包裝、運輸和貯存。
本標準適用于公稱尺寸（DN）6～150輸送水、油、空氣、煤氣、蒸汽用的一般管路上連接的管件。指定與符合GB/T 7306.1或GB/T 7306.2規定的螺紋相連接。
2 規范性引用文件
2 規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件，凡是不注日期的引用文件，其最新版本（包括所有修改單）適用于本文件。
GB/T 192 普通螺紋 基本牙型
GB/T 193 普通螺紋 直徑與螺距系列（直徑1～600mm）
GB/T 196 普通螺紋 基本尺寸（1～600mm）
GB/T 197 普通螺紋 公差與配合（直徑1～355mm）
GB/T 2828.1 計數抽樣檢驗程序 第1部分：按接收質量限（AQL）檢索的逐批檢驗抽樣計劃
GB/T 2829 周期檢查計數抽樣程序及表（適用于對過程穩定性的檢驗）
GB/T 4956 磁性金屬基體上非磁性覆蓋層厚度測量 磁性法
GB/T 7306.1 55°密封管螺紋 第1部分：圓柱內螺紋與圓錐外螺紋（eqvISO 7-1：1994）
GB/T 7306.2 55°密封管螺紋 第2部分：圓錐內螺紋與圓錐外螺紋（eqvISO 7-1：1994）
GB/T 7307 非螺紋密封的管螺紋
GB/T 9440 可鍛鑄鐵件
GB/T 13825 金屬覆蓋層 黑色金屬材料熱鍍鋅層 單位面積質量稱量法
3 術語和定義
3.1 管件 fitting
用于連接一個或幾個零（部）件的產品。
3.2 管件規格 fitting size
螺紋尺寸代號 designation of thread size
符合GB/T 7306.1或GB/T 7306.2管螺紋的標記的出口端螺紋代號。
注：管件規格（即螺紋尺寸代號）與公稱尺寸（DN）之間的關系，見表1。
表1
3.3 加強 reinforcement

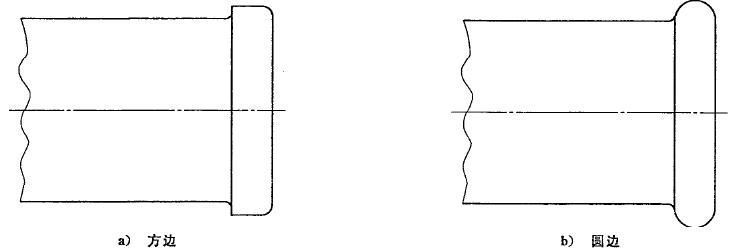

在內螺紋管件外徑的端部，以方邊或圓邊附加的形式（見圖1）。
圖1 加強的形式
3.4 肋 rib
為了有利于安裝在管件外面局部沿軸向附加的材料。3.5
出口 outlet
管件的內螺紋或外螺紋端部。用于連接管子、管件或其他元件，密封管螺紋符合GB/T 7306.1或GB/T 7306.2。
3.5 出口 outlet
管件的內螺紋或外螺紋端部。用于連接管子、管件或其他元件，密封管螺紋符合GB/T 7306.1或GB/T 7306.2。
3.6 主管 run
三通或四通的主軸線上的兩個出口。
3.7 支管 branch
三通或四通的側向出口。
3.8 倒角 chamfer
螺紋入口端切出的錐形部分，便于裝配和防止損壞螺紋始端。
3.9 端面到端面的尺寸 face-to-face dimension
管件出口處同軸兩個平行面之間的距離。
3.10 端面到中心的尺寸 face-to-centre dimension
管件出口處的端面到與其成角度的出口中心軸線之間的距離。
3.11 安裝長度 laying length
安裝后管子端面到管件軸線的平均距離，或兩個管子端面之間的平均距離（見5.5.2）。
4 產品分類
4.1 按表面狀態分
黑品管件符號：Fe；
熱鍍鋅管件符號：Zn。

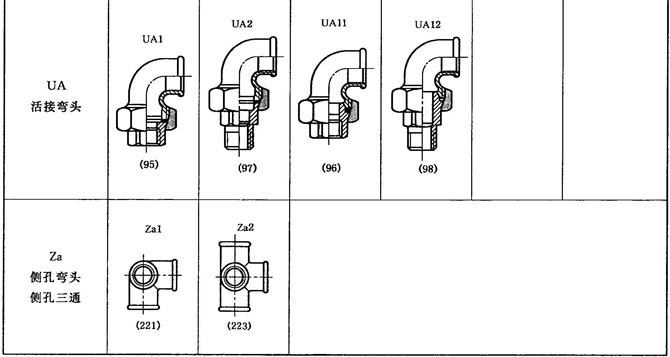

4.2 按結構型式分

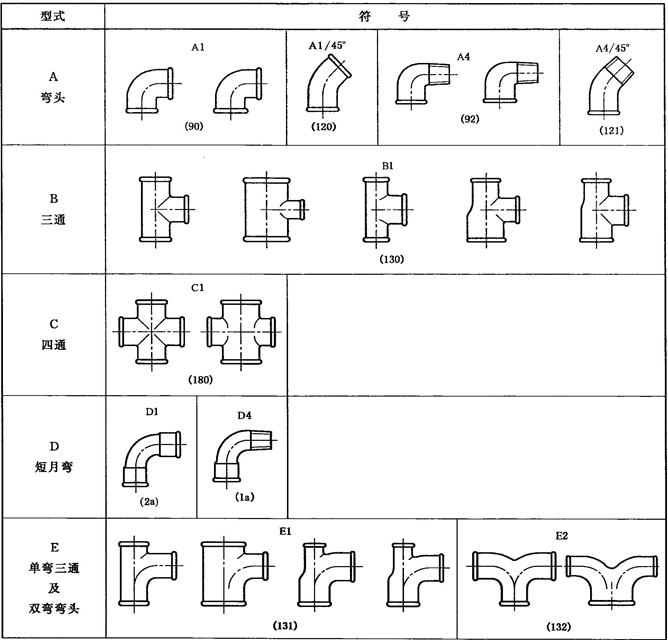

管件型式和符號在表2中給出，這些符號與管路識別有關，可以用于標記（見4.3.1）。
表2
5 要求
5.3 管件表面的防銹處理
管件的表面應作防銹處理，防銹材料不應帶有多環芳香族的碳氫化合物。
5.7 螺紋軸線夾角的極限偏差
管件螺紋的軸線應是精確的，測定角度的偏差不超過±0.5°。
5.8 管螺紋軸線垂直度的極限偏差
螺紋軸線應與管件端面垂直，垂直度偏差不得大于表7的規定。
表7

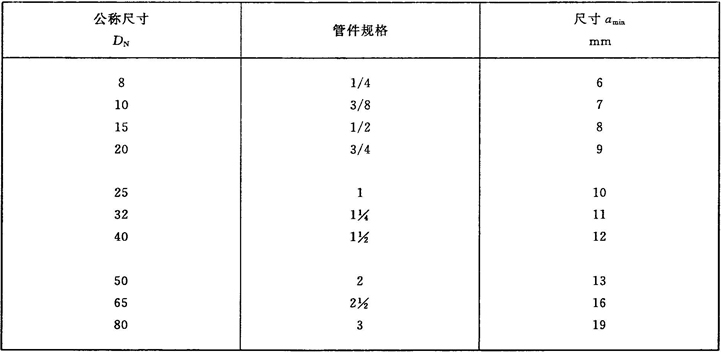

5.9 倒角
管件螺紋端面必須倒角，內螺紋最小夾角為90°端面倒角直徑應大于螺紋的大徑。外螺紋最小夾角為60°，端面倒角的直徑應小于端面螺紋的小徑。端面倒角的軸向長度不得大于1P。
5.10 制造
管件不允許含有對使用有害的材料。管件應光滑，無粘砂、氣孔、裂紋與其他有害的缺陷。不允許含有上述缺陷，加以浸漬以覆蓋故障。
6 試驗方法
6.1 可鍛鑄鐵
制造方應以充分的試驗來保證可鍛鑄鐵滿足5.1.1規定的材料牌號要求，除GB/T 9440的試驗要求外，管件在退火之后機加工之前要進行適當?shù)臋z驗，以保證管件具有良好的韌性。
6.2 熱鍍鋅層
制造方應保證熱鍍鋅層滿足5.2的要求。用分辨試驗法（recognised test method）例如原子吸收分光儀來確定5.2.1規定的元素。鍍層單位面積質量按GB/T 13825的方法確定。鍍層厚度用電子或磁力測厚儀（見GB/T 4956）來檢測，或者用顯微法。在管件的整個表面和長度上至少取散布的10個點來測量，用算術平均值作為計量結果，抽樣方案按GB/T 2828.1要求。目視檢查管件熱鍍鋅層的致密性和連續性。
6.4 管螺紋垂直度偏差的測量
a）將相應管螺紋測頭旋入被測管件擰緊后，用游標卡尺測量測頭平面至管件端面的最大距離（A）和最小距離（B），計算其偏差值（C）計算方法：C＝A－B。
b）或用其他等效的辦法測量。
6.5 密封性要求試驗
所有承受壓力的管件應在機加工之后，涂保護層之前（熱鍍鋅除外），用下列方法之一進行試驗，每個管件都應無泄漏跡象。試壓操作臺必須裝有經確認有效的監測壓力表并與被測管件串通連接，以獲得測試的真實效果。
a）管件內部應能承受不低于2MPa常溫水壓，試驗時除輸入水的通徑口外，封閉其他各端后，按表10要求進行，目測結果；

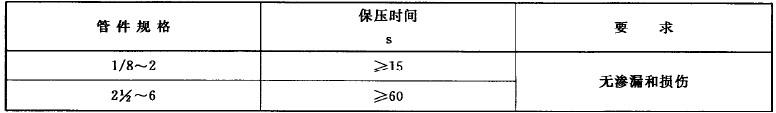

表10
b）管件內部應能承受不低于0.5MPa的空氣壓力，試驗時除輸入空氣的通徑口外，其他各通徑口封閉，待充入的空氣壓力滿足要求后，管件完全浸置于水槽中，目測結果；
c）能保證有等同試驗效果的其他方法。
不能滿足上述所選用的試驗要求的管件，應予以拒收。
6.6 最終外觀檢驗
制造廠采用適當?shù)哪繙y方法檢查，管件應無明顯的鑄造缺陷和螺紋加工缺陷，以保證管件符合5.2.3、5.8、5.9、5.10要求。
6.7 多環芳香族碳氫化合物的分析
本條款的要求（見5.3）應利用氣相層析法或薄層層析法（thin-layer chramatography）或其他等效方法來檢驗。
7 檢驗規則
8 管件尺寸和安裝長度 通則
8 管件尺寸和安裝長度 通則
管件應該具有附錄A中A.1～A.23給出的正確尺寸和安裝長度、公差的數值（見5.5.1）、安裝長度（見5.5.2）。
圓括弧中的管件尺寸為可選擇尺寸，由制造方自行規定，沒有特殊規定，管螺紋應符合GB/T 7306.1或GB/T 7306.2的規定。
9 標志、包裝、運輸、貯存
9.2 包裝不允許用腐蝕性材料包裝，包裝不得破損，并附有合格證，證上應有廠名、檢驗員簽章或代號、檢驗日期。
9.3 運輸
產品在運輸中避免雨淋、受潮及化學腐蝕。
9.4 貯存
產品貯存應置于離地200mm以上，通風良好，干燥的室內，并不得與有腐蝕性的物品共貯一室。
9.5 防銹期限
產品自出廠日期起，防銹期為半年。
附錄A 管路連接件型式尺寸

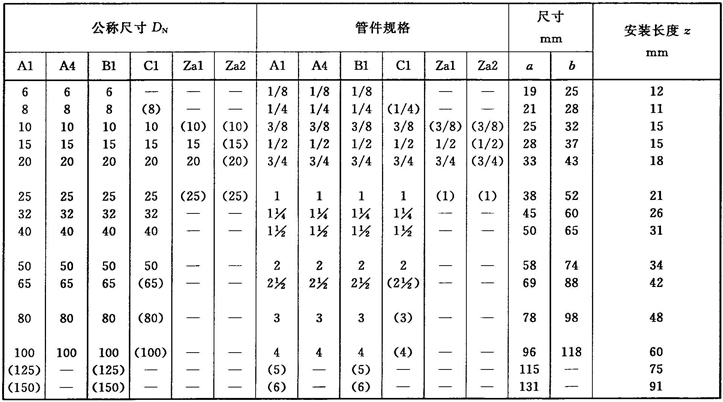

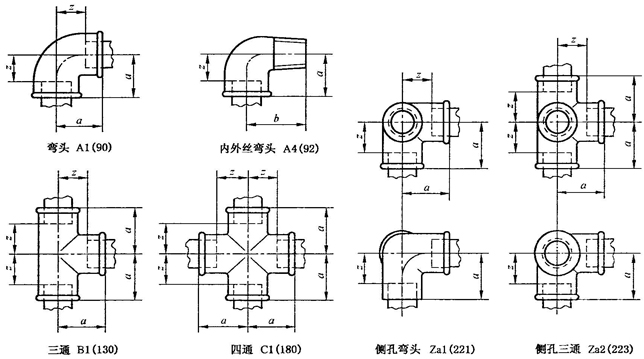

A.1 彎頭、三通、四通型式尺寸應符合圖A.1、表A.1的規定。
圖A.1
表A.1

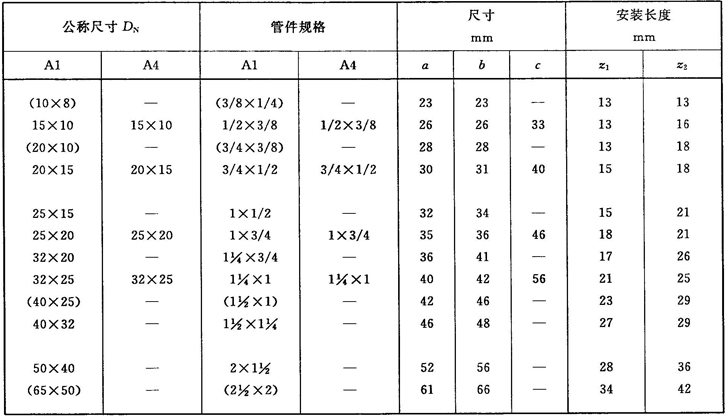

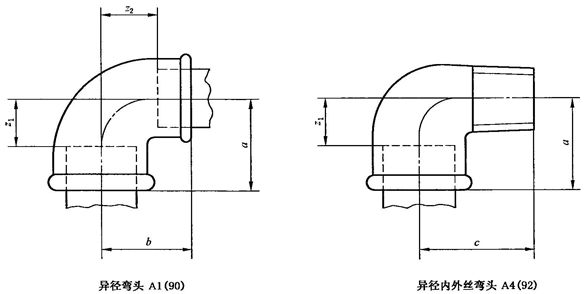

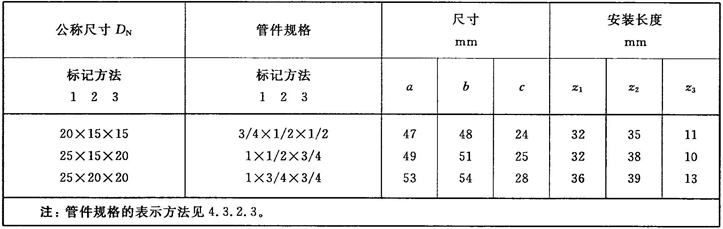

A.2 異徑彎頭型式尺寸應符合圖A.2、表A.2的規定。
圖A.2

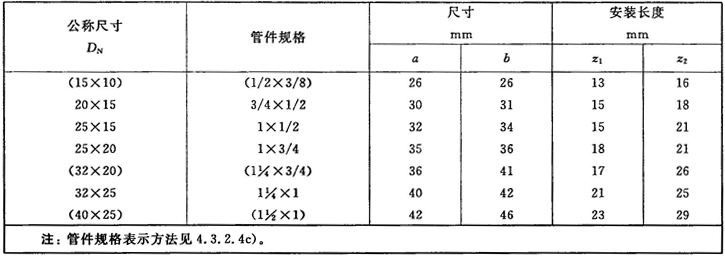

表A.2

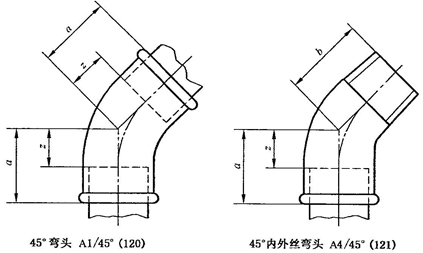

A.3 45°彎頭型式尺寸應符合圖A.3、表A.3的規定。
圖A.3

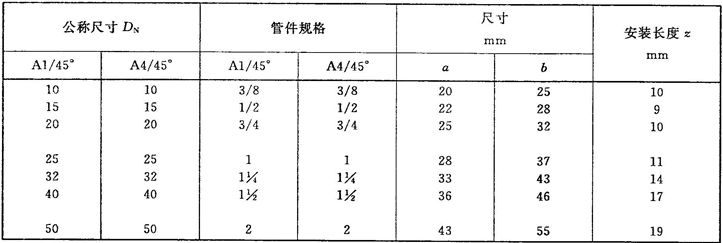

表A.3

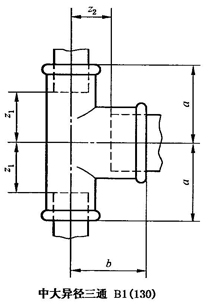

A.4 中大異徑三通型式尺寸應符合圖A.4、表A.4的規定。
圖A.4

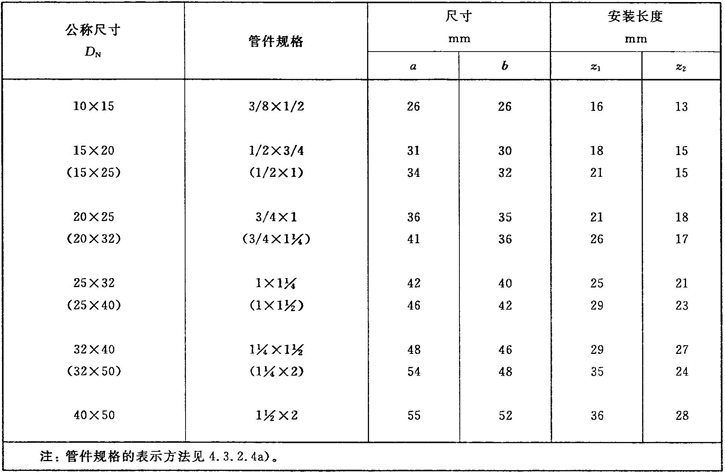

表A.4

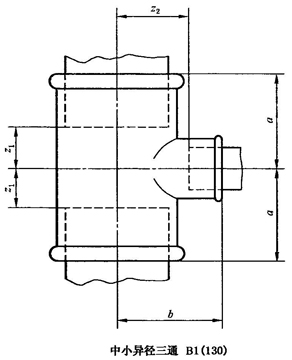

A.5 中小異徑三通型式尺寸應符合圖A.5、表A.5的規定。
圖A.5

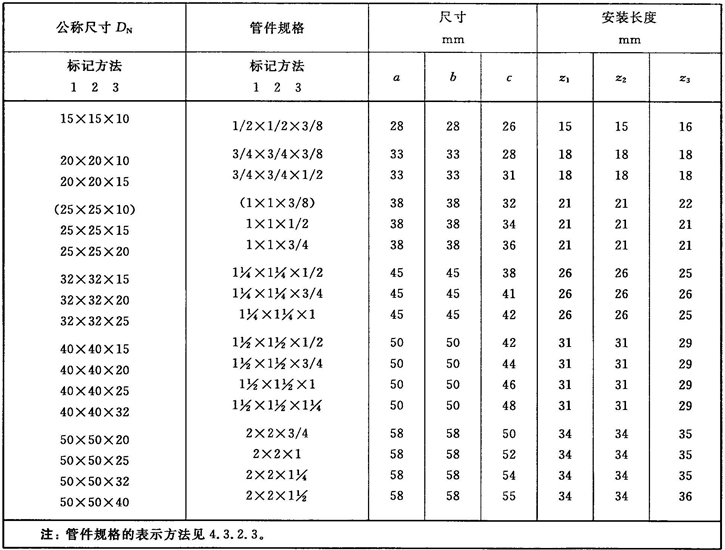

表A.5

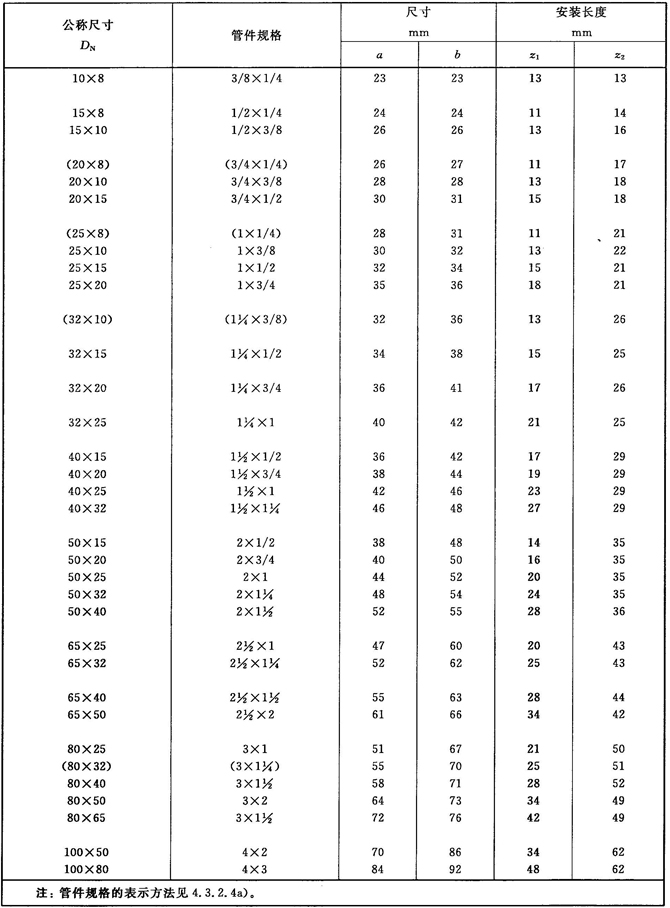

A.6 異徑三通型式尺寸應符合圖A.6、表A.6的規定。
圖A.6

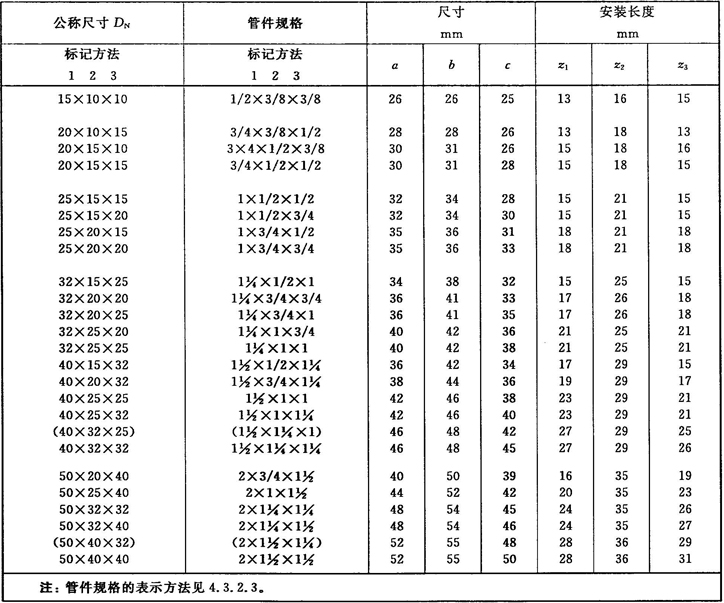

表A.6

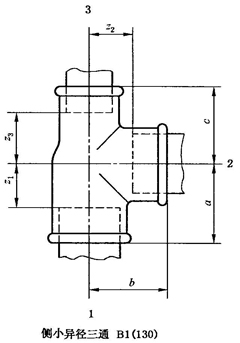

A.7 側小異徑三通型式尺寸應符合圖A.7、表A.7的規定。
圖A.7
表A.7

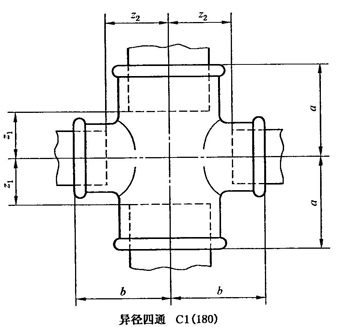

A.8 異徑四通型式尺寸應符合圖A.8、表A.8的規定。
圖A.8
表A.8

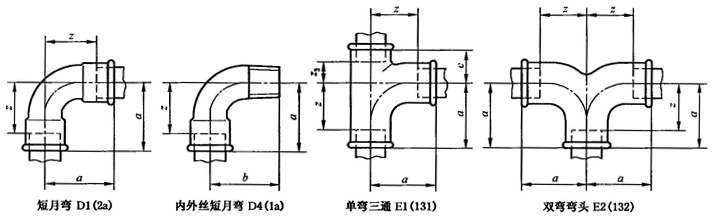

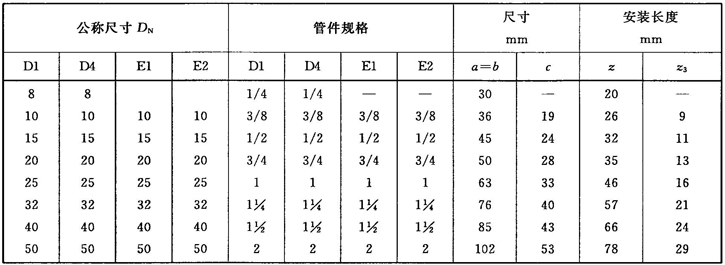

A.9 短月彎、單彎三通、雙彎彎頭型式尺寸應符合圖A.9、表A.9的規定。
圖A.9

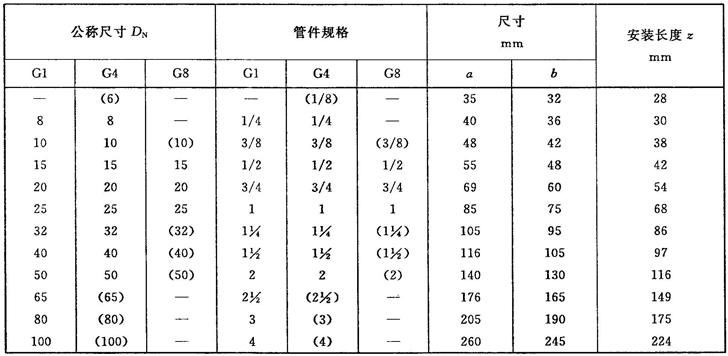

表A.9
A.10 中小異徑單彎三通型式尺寸應符合圖A.10、表A.10的規定。
圖A.10

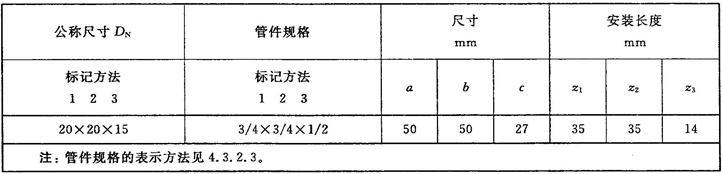

表A.10
A.11 側小異徑單彎三通型式尺寸應符合圖A.11、表A.11的規定。
圖A.11
表A.11

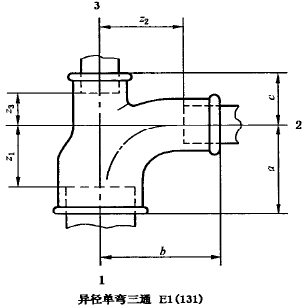

A.12 異徑單彎三通型式尺寸應符合圖A.12、表A.12的規定。
圖A.12
表A.12

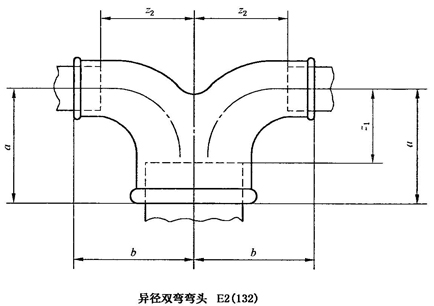

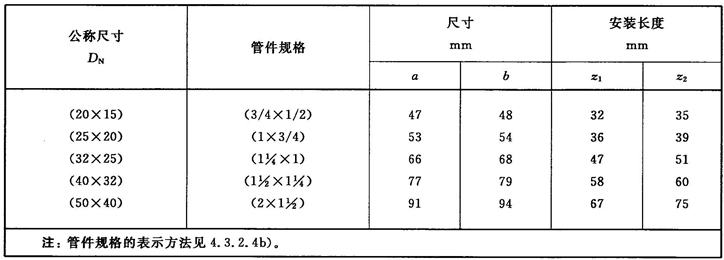

A.13 異徑雙彎彎頭型式尺寸應符合圖A.13、表A.13的規定。
圖A.13

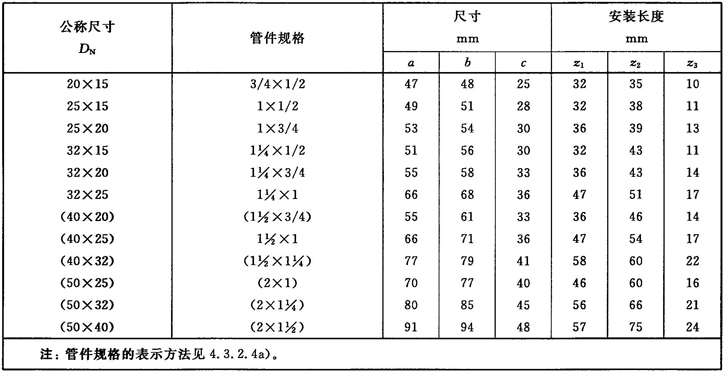

表A.13

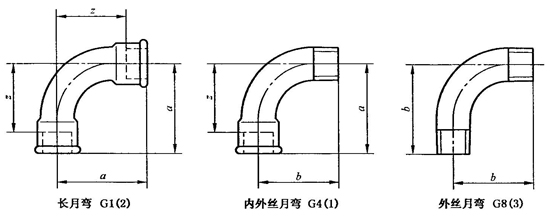

A.14 長月彎型式尺寸應符合圖A.14、表A.14的規定。
圖A.14
表A.14

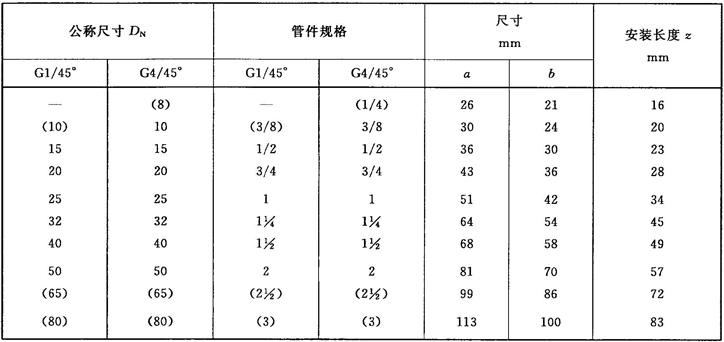

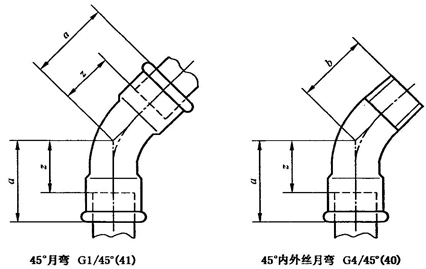

A.15 45°月彎型式尺寸應符合圖A.15、表A.15的規定。
圖A.15
表A.15

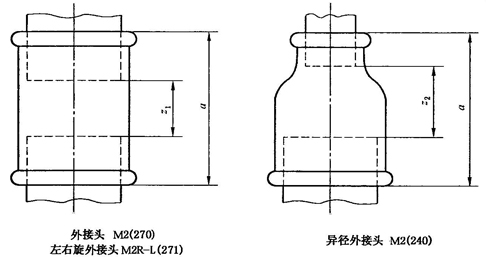

A.16 外接頭型式尺寸應符合圖A.16、表A.16的規定。
圖A.16

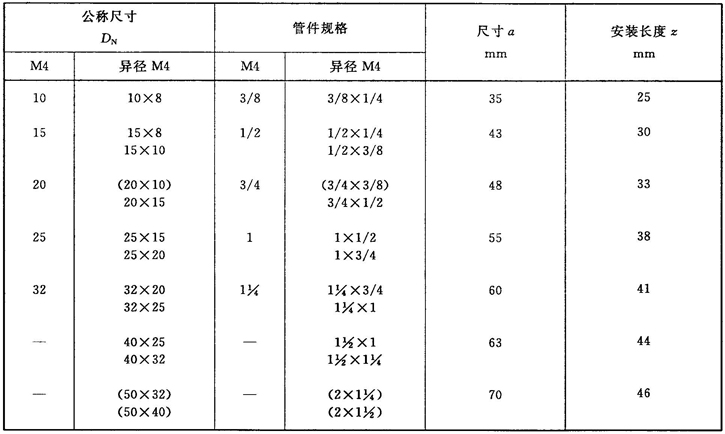

表A.16

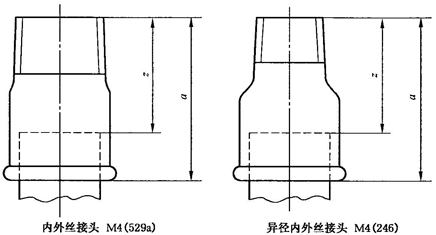

A.17 內外絲接頭型式尺寸應符合圖A.17、表A.17的規定。
圖A.17

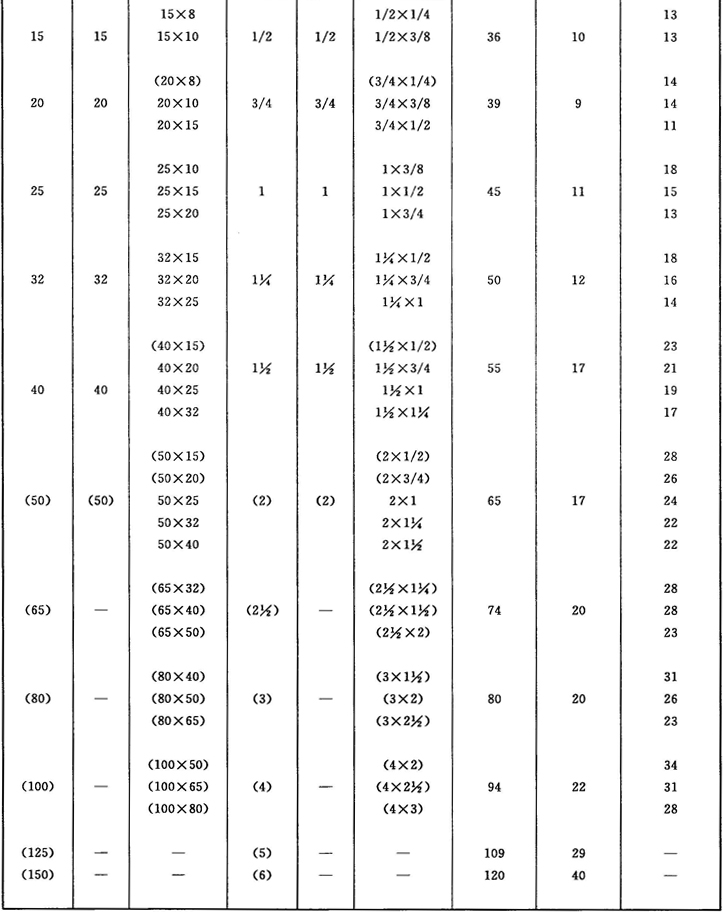

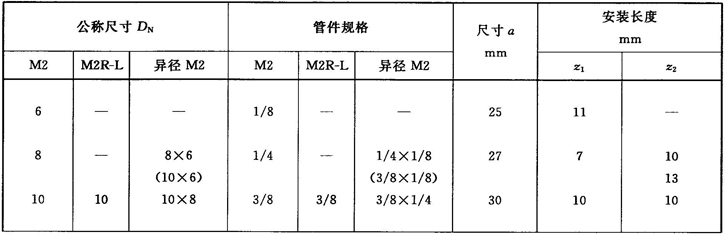

表A.17

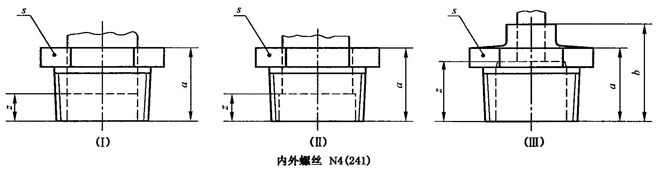

A.18 內外螺絲型式尺寸應符合圖A.18、表A.18的規定。
圖A.18

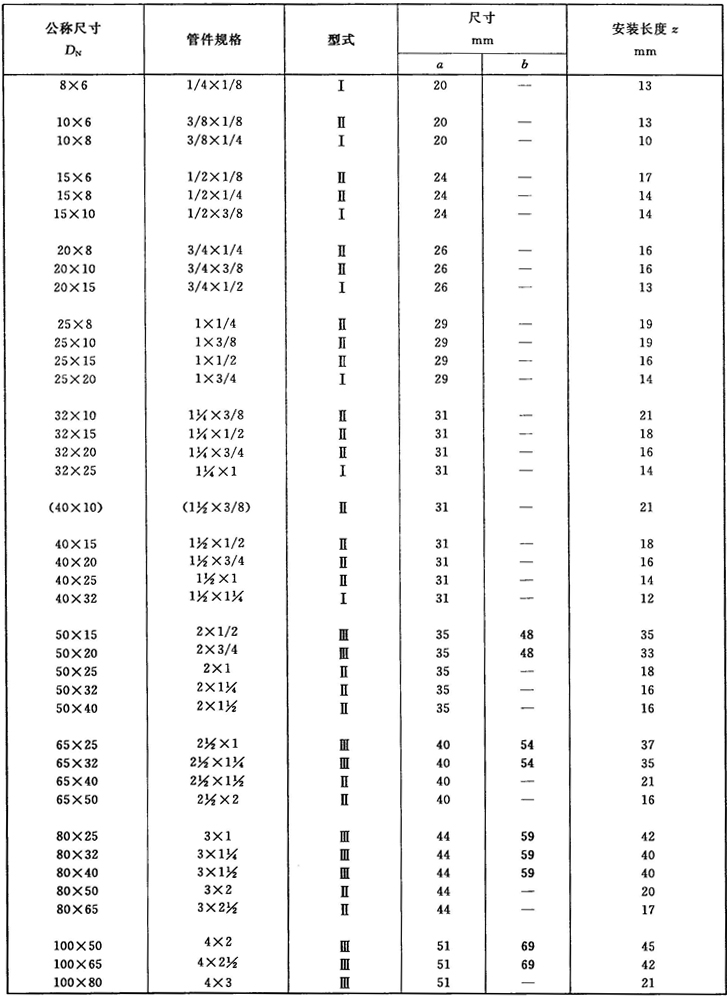

表A.18

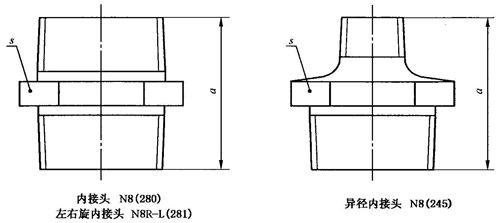

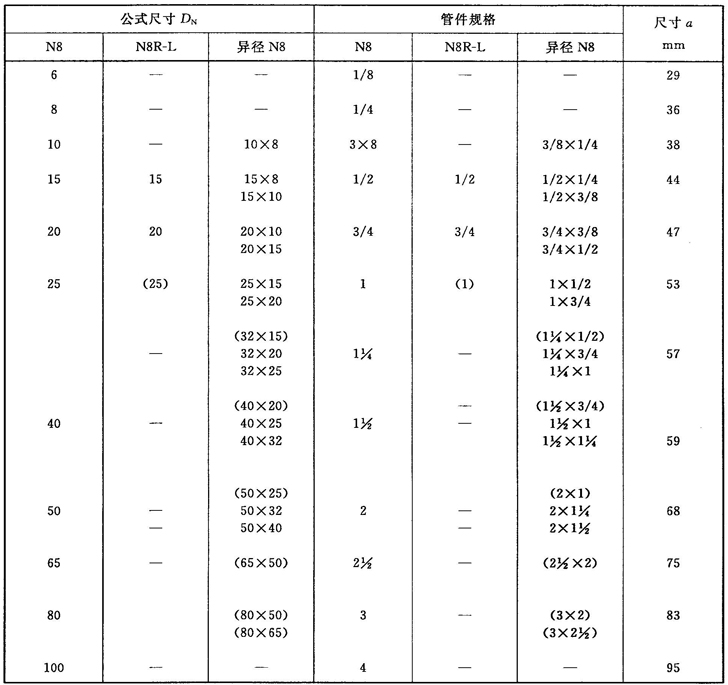

A.19 內接頭型式尺寸應符合圖A.19、表A.19的規定。
圖A.19
表A.19

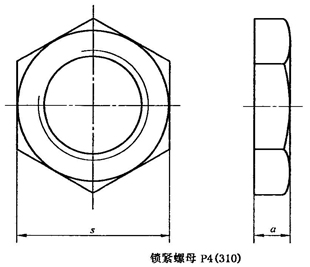

A.20 鎖緊螺母型式尺寸應符合圖A.20、表A.20的規定。
鎖緊螺母可以是平的，或凹入式的，允許加工一個表面。
s尺寸（扳手對邊寬度）由制造商自己決定。
螺紋應符合GB/T 7307的規定。
圖A.20
表A.20

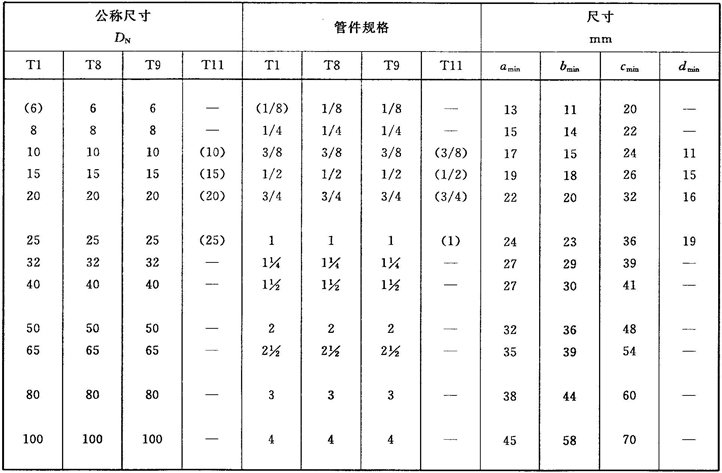

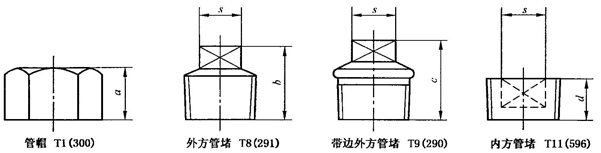

A.21 管帽和管堵型式尺寸應符合圖A.21、表A.21的規定。
管帽可以是六邊形、圓形或其他形狀，由制造方決定。
圖A.21
表A.21

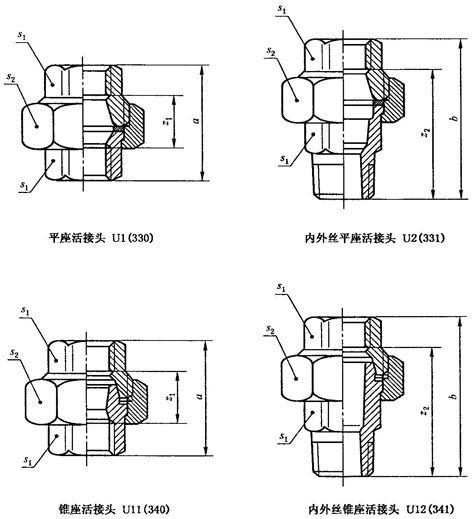

A.22 活接頭的型式尺寸應符合圖A.22、表A.22的規定。
其他類型座的設計和材料應符合本標準給出的尺寸a、b。
墊圈見A.24。
活接頭U1和U2可否同套管一起供應由制造方決定。
注：活接頭（無論是否有適合于閥座設計的墊圈）應作為一個完整組件來使用，因為活接頭的部件可以由不同的制造商來加工，也可以不同類型活接頭的部件由同一個制造商來做，這些部件沒有必要（要求）具有互換性。
圖A.22

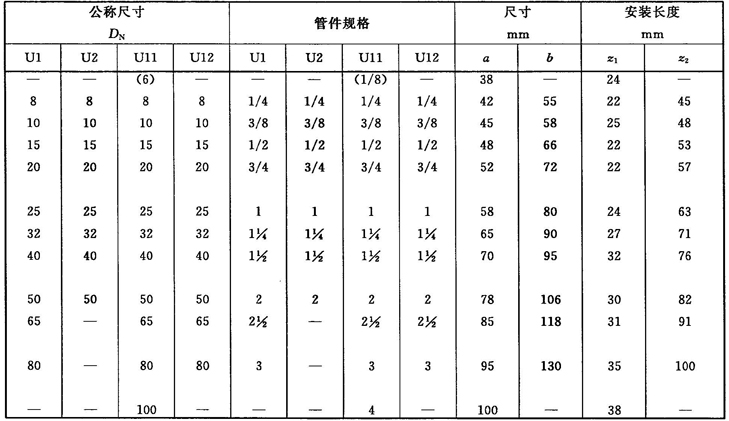

表A.22

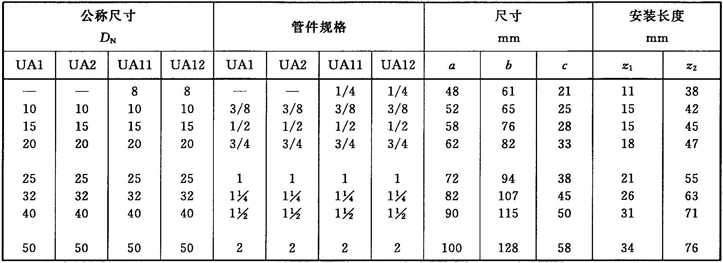

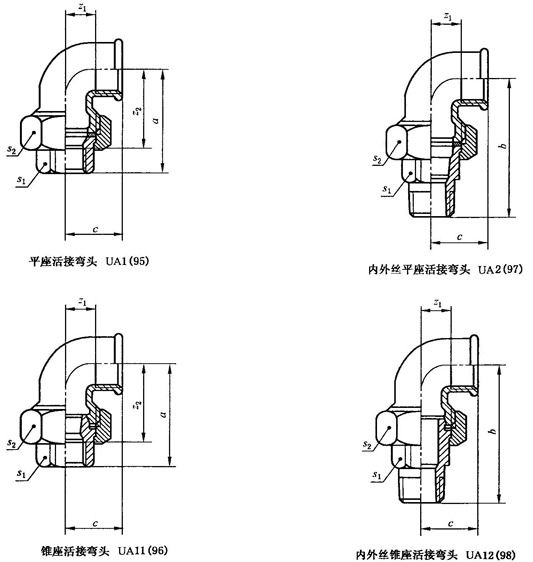

A.23 活接彎頭的型式尺寸應符合圖A.23、表A.23的規定。
其他類型座的設計和材料應符合本標準給出的尺寸a、b和c。
墊圈見A.24。
注：活接頭（無論是否有適合于閥座設計的墊圈）應作為一個完整組件使用，因為活接頭的部件可以由不同的制造商來加工，也可以不同類型活接頭的部件由同一個制造商來做，這些部件沒有必要（要求）具有互換性。
圖A.23
表A.23

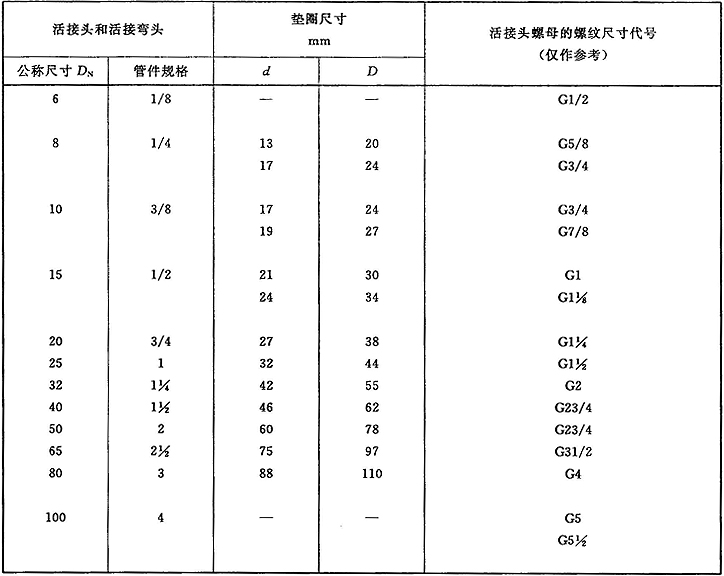

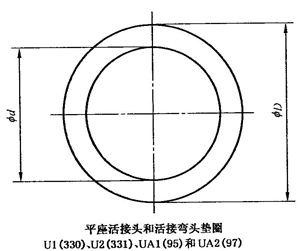

A.24 墊圈的型式尺寸應符合圖A.24、表A.24的規定。
墊片材料和厚度依照用途訂貨時雙方協定。
圖A.24
表A.24
