GB 50884-2013 鋼筒倉技術規范 （完整版）
1 總則
1.0.1 為在鋼筒倉設計中貫徹執行國家的技術經濟政策，做到技術先進、經濟合理、安全適用、確保質量，制定本規范。
1.0.2 本規范適用于符合下列條件的鋼筒倉設計：
1 建材、煤炭、冶金、化工、石化行業；
2 水平平面形狀為圓形或矩形；
3 采用中心裝、卸料方式；
4 貯存的物料為固體散料。
1.0.3 鋼筒倉的設計除應符合本規范外，尚應符合國家現行的有關標準的規定。
2 術語和符號
3 基本規定
4 荷載與荷載效應組合
5 圓形鋼筒倉
6 矩形鋼筒倉
7 支承結構與基礎
7.0.1 倉下支承結構的設計應符合國家現行有關標準的規定，并宜按空間結構進行內力計算。
7.0.2 鋼筒倉基礎計算除應滿足現行國家標準《建筑地基基礎設計規范》GB 50007相關要求外，尚應符合下列規定：
1 鋼筒倉地基承載力取值可不計入寬度修正系數；
2 群倉整體基礎應根據空倉、滿倉及附近大面積堆載的工況設計；
3 基礎底面不宜出現零應力區，基礎底面與地基之間零應力區面積不應超過基礎底面面積的15％；
4 基礎傾斜率不應大于0.002，平均沉降量不應大于200mm。
7.0.3 支承結構的構造宜符合下列規定：
1 倉下支撐結構宜采用混凝土結構；
2 當直徑較小時，可采用鋼柱-支撐體系。
8 內襯與防護
8.0.1 倉壁和斜壁的防護，應根據貯料的重力、密度、粒徑、硬度、落差、進出料方式以及貯料的流動狀態等因素對內壁的磨損，采取相應措施。
8.0.2 倉壁和斜壁受貯料沖磨輕微的部位，在滿足結構受力計算要求的情況下，可增加壁厚作防護措施。
8.0.3 倉壁和斜壁受貯料沖磨嚴重的部位，應選用與鋼板結合牢固、抗沖磨性能好的材料作內襯。
8.0.4 貯料流動對焊縫有較大摩擦的部位，宜設置焊縫防護角鋼或鋼板（圖8.0.4）。
圖8.0.4 焊縫防護大樣示意
1——防護鋼板；2——防護角鋼
8.0.5 鋼筒倉外側防腐蝕應按現行有關國家標準《鋼結構設計規范》GB 50017、《冷彎薄壁型鋼結構技術規范》GB 50018和《工業建筑防腐蝕設計規范》GB 50046的有關規定執行。
8.0.6 鋼筒倉外側防火涂料的涂層材料、厚度應按現行有關國家標準《鋼結構防火涂料》GB 14907、《建筑設計防火規范》GB 50016和《有色金屬工程設計防火規范》GB 50630的有關規定執行。
附錄A 常用貯料的物理特性參數
附錄A 常用貯料的物理特性參數
表A 常用貯料的物理特性參數
注：1 表中內摩擦角和摩擦系數指散料外在含水量小于12％的值；當超過時，需另行考慮；
2 表中的重力密度為干密度，設計時應按貯料的實際含水量進行修正。
附錄B 淺圓倉貯料壓力計算公式
B.0.1 當倉壁頂面以上的貯料為錐體、破裂面通過倉的中線（圖B.0.1）時，貯料作用于淺圓倉倉壁上的側壓力可按下列公式計算：
圖B.0.1 倉壁頂面以上的貯料為錐體的破裂面示意
式中：
E——側壓力總值（N）；
λk1——貯料作用于倉壁上的側壓力系數；
δ——戰圓倉的高徑比；
θ——貯料的破裂角。
B.0.2 當倉壁頂面以上的貯料為截錐體、破裂面不通過倉中線（圖B.0.2）時，貯料作用于倉壁上的側壓力按下列公式計算：
圖B.0.2 倉壁頂面以上貯料為截錐體的破裂面及側壓力示意
式中：
s——圖B.0.2中E至底邊的距離；
E——側壓力總值（N）；
a、b——倉壁頂面以上貯料錐體的尺寸；
λk2——貯料作用于倉壁上的側壓力系數；
η1——修正系數；
r——鋼筒倉的半徑。
B.0.3 當倉壁頂面以上貯料為錐體、破裂面不通過倉中線時（圖B.0.3），貯料作用于倉壁上的側壓力按下列公式計算：
圖B.0.3 倉壁頂面以上貯料為錐體的破裂面及側壓力示意
式中：
θ0——破裂面交于倉頂錐體貯料錐頂時的破裂角；
λk3——貯料作用于倉壁上的側壓力系數；
δ——淺圓倉的高徑比；
η2——修正系數。
附錄C 貯料荷載計算系數
附錄C 貯料荷載計算系數

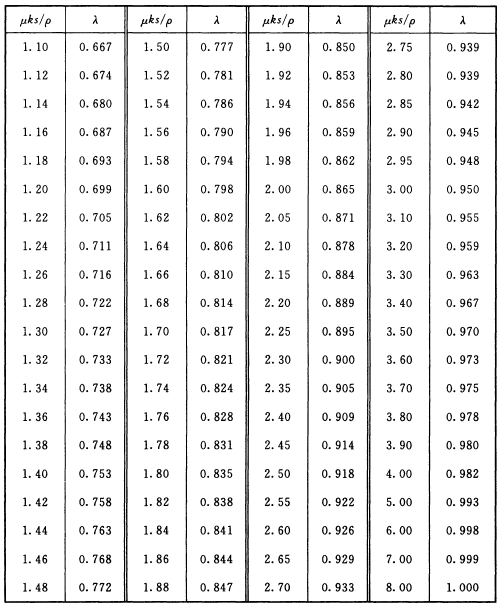

表C-2 λ＝（1-e-μks/p）的值
附錄D 旋轉殼體在對稱荷載下的薄膜內力
附錄D 旋轉殼體在對稱荷載下的薄膜內力

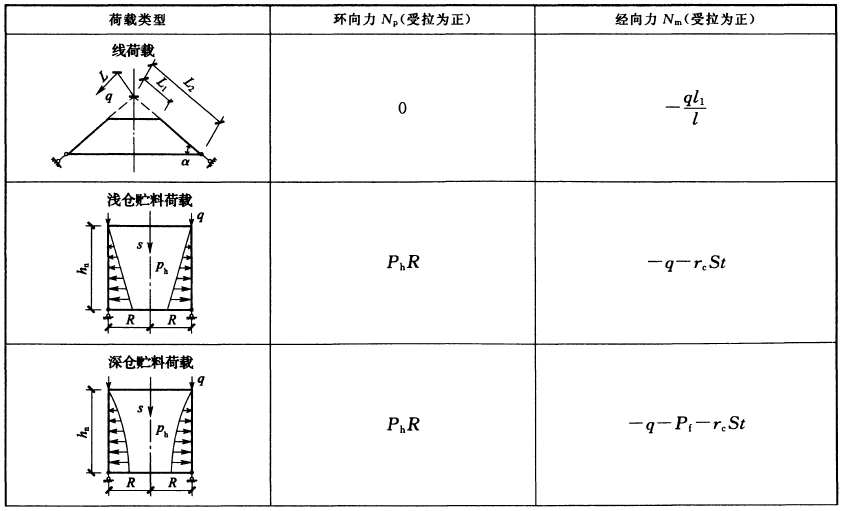

表D 旋轉殼體在對稱荷載下的薄膜內力
注：1 yc——倉壁材料重力密度（kN/m3）；
——系數，
＝cos2α＋k sin2α；
n——系數，n＝l1/l2；
Pv1、Pv2——分別為貯料作用于漏斗底部及頂部單位面積上的豎向壓力（kPa）；
t——旋轉殼的厚度。
2 各項荷載均以圖示方向?yàn)檎?/p>
